FPGA入门
创始人
2025-05-29 03:24:56
0次

FPGA入门

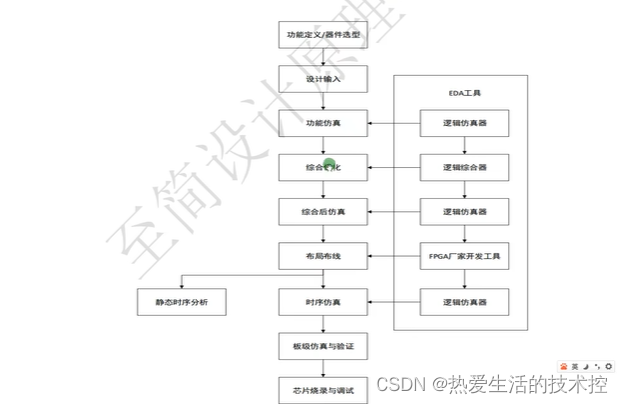

EDA软件

可以编程A，B，C的关系
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

第三章 硬件描述语言 verilog

HDL硬件描述语言

语言——》原理图——》实现

语言-》综合器-》电路

测试文件;使用激励

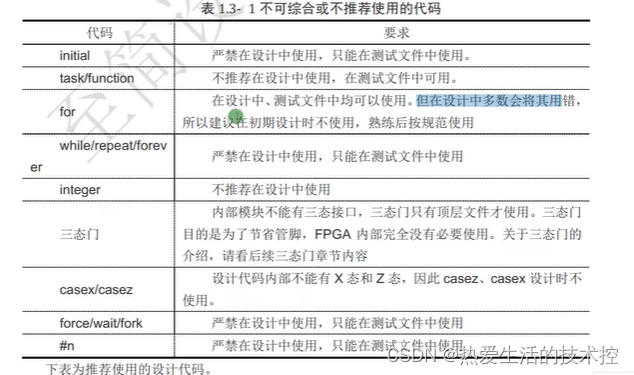

不可综合语法:不能在电路实现

在这里插入图片描述

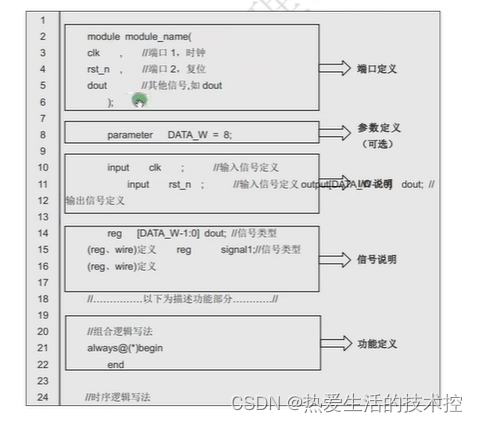

3节 模块结构

模块类似函数（自顶向下)
在这里插入图片描述
模块;
模块类：{

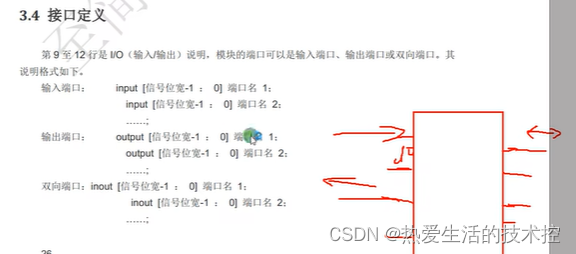

接口名

参数定义：
输入管脚
输出管脚
在这里插入图片描述
信号类型定义
在这里插入图片描述

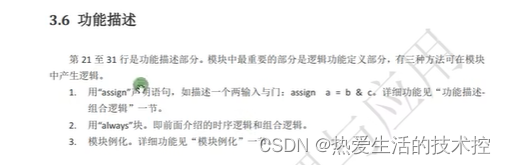

功能描述：
在这里插入图片描述

}

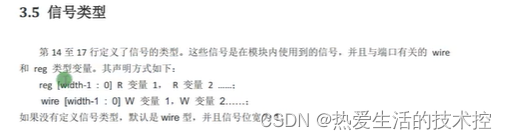

4节 信号类型

线网类型：net type wire
寄存器类型; reg type reg

在这里插入图片描述

4.2

在这里插入图片描述
用于结构化器件之间的物理连线的建模

assign a= A ^B
在这里插入图片描述

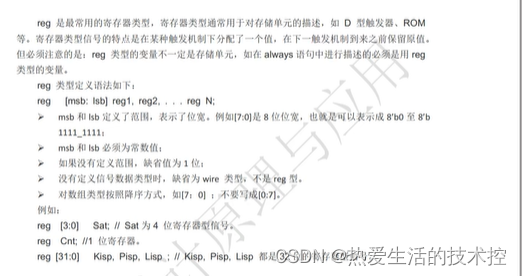

4.3 寄存器类型 reg

在这里插入图片描述

4.4 寄存器类型与线性类型区别

reg型信号并不一定生成寄存器。针对什么时候使用wire类型，什么时候用reg类型这一
问题，本转总结出一能解决方法:在本模块中使用always设计的信号都定义为reg型，其他信
号都定义为wire型。
在这里插入图片描述

5节 程序语句

5.1.1 寄存器类型与线性类型区别

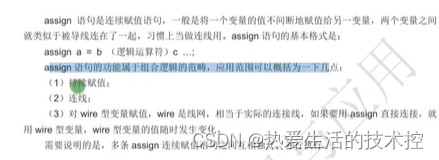

assign ：类似·1连线
在这里插入图片描述

5.1.2 always条件循环

在这里插入图片描述

在这里插入图片描述

5.2节 数字进制

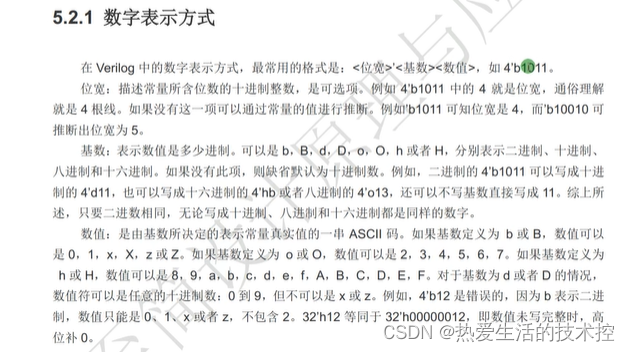

5.1.2 数字表示方式

<位宽><基数><数值>

在这里插入图片描述

5.2.2 二进制是基础

在这里插入图片描述

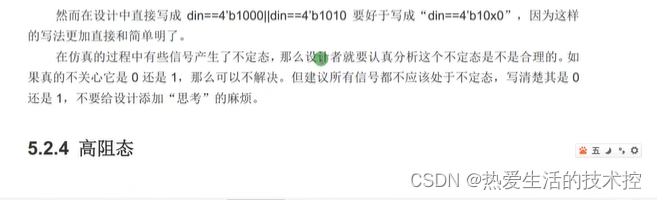

5.2.3 不定态

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

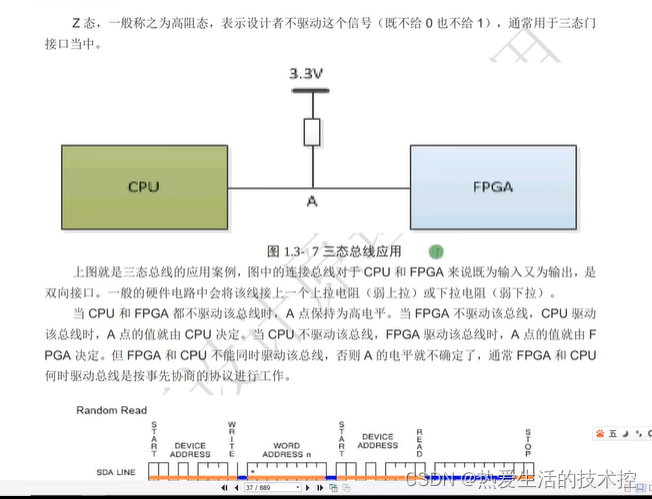

5.2.4 高阻态

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

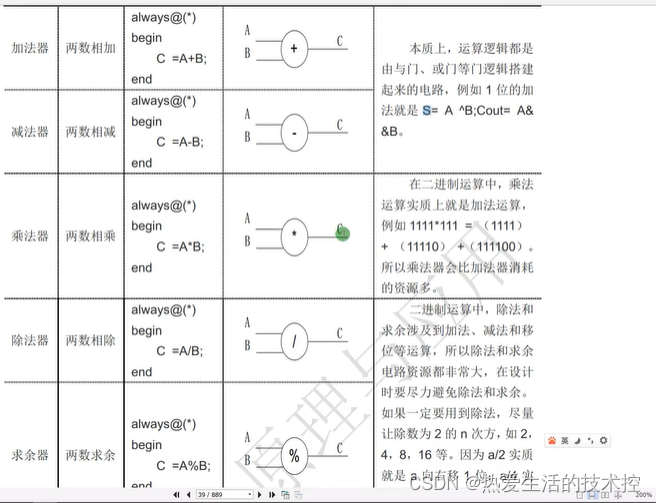

5.3节 数学运算符

在这里插入图片描述

5.3.1节 加法运算符

在这里插入图片描述

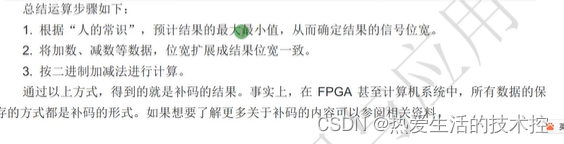

5.3.5节 经验总结

“1”默认32位
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

5.4.4节 经验总结

在这里插入图片描述
在这里插入图片描述

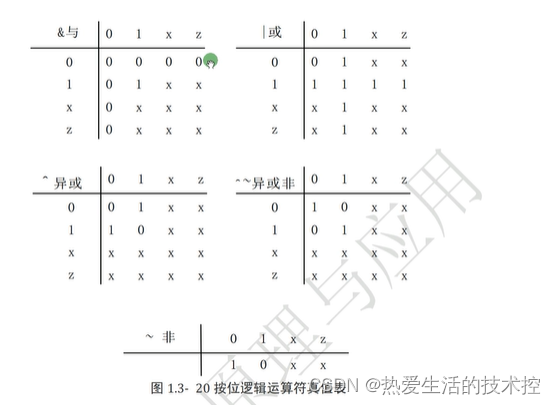

5.5 按位运算符

在这里插入图片描述

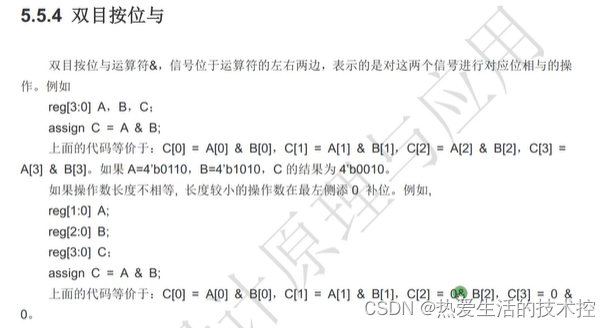

5.5.1 单位按位与

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

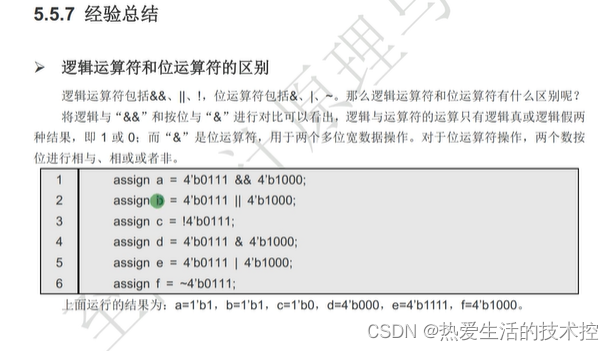

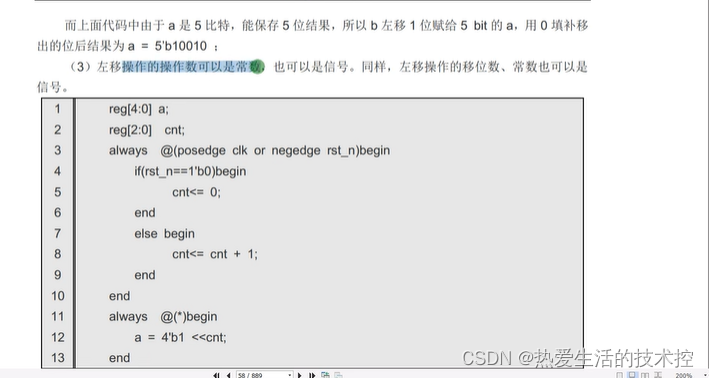

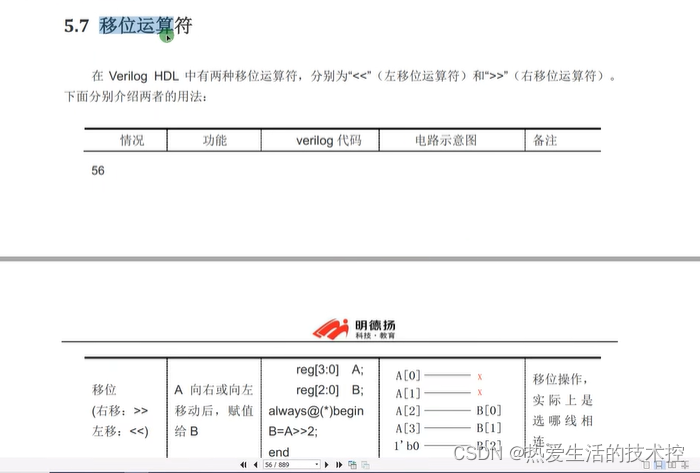

5.7 移位符

在这里插入图片描述

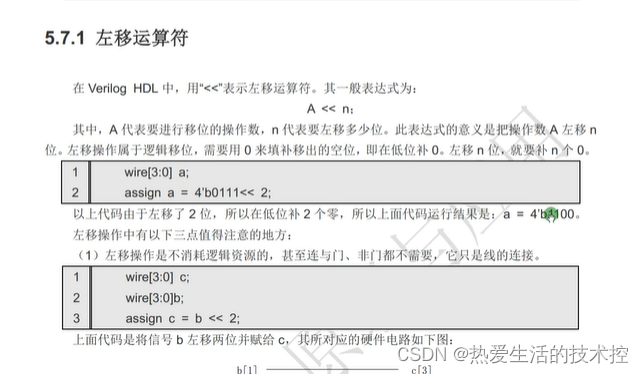

5.7.1 移位符

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

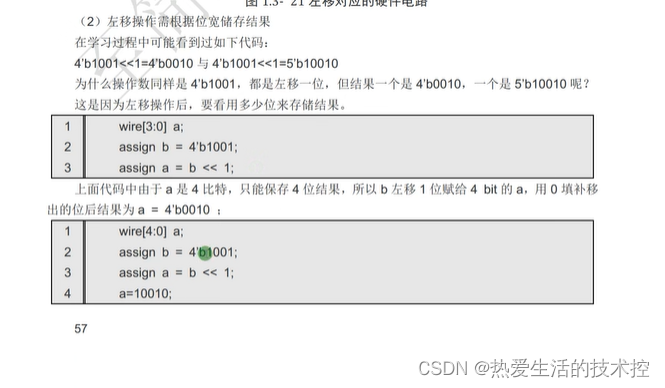

5.7.3 经验总结

在这里插入图片描述

5.8 条件运算符

在这里插入图片描述
在这里插入图片描述

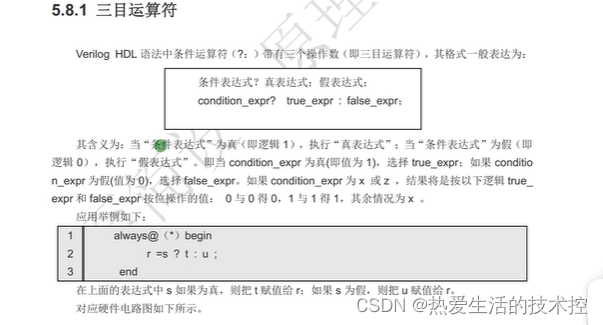

5.8.1 三目运算符

在这里插入图片描述

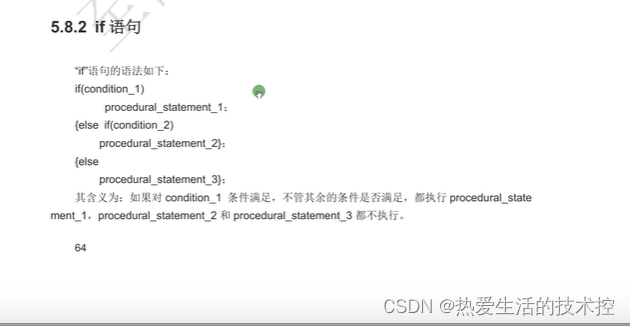

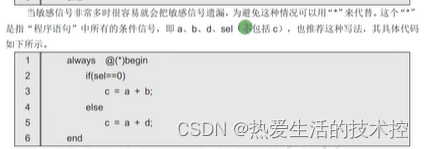

5.8.2 if语句

在这里插入图片描述

5.8.3 case语句

在这里插入图片描述

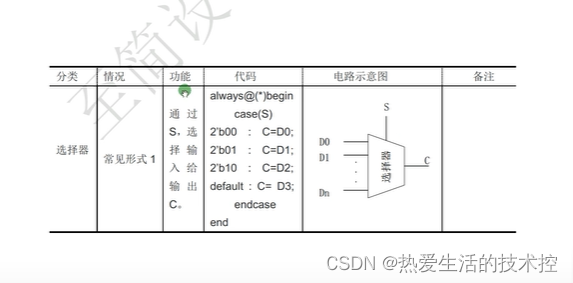

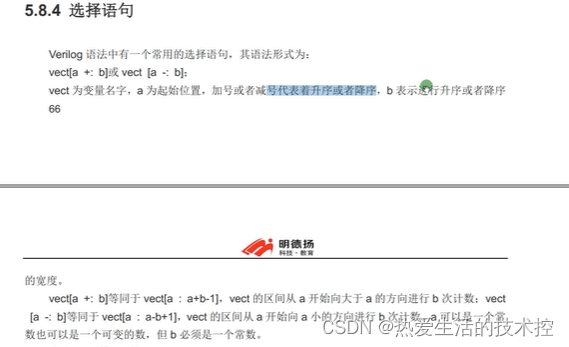

5.8.4 选择语句

在这里插入图片描述

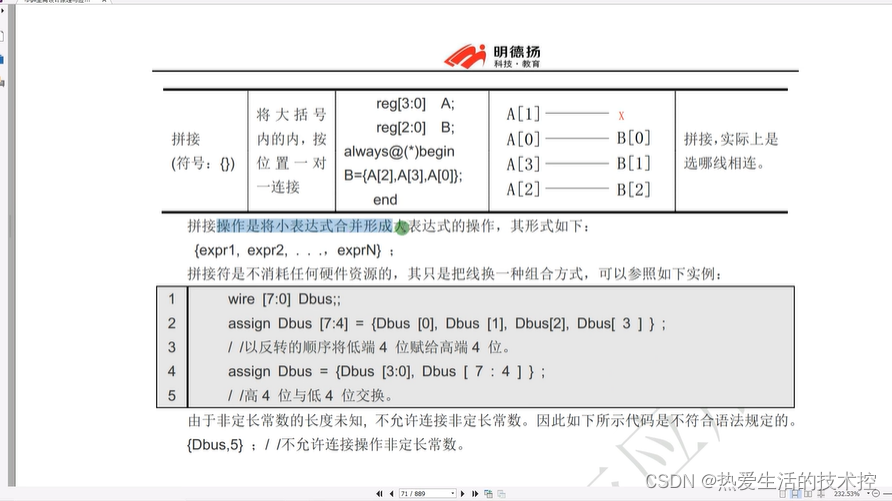

5.8.5 拼接运算符

在这里插入图片描述

6节 功能描述-时序逻辑

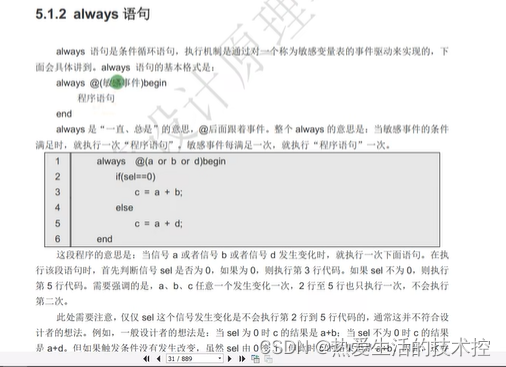

6.1 always语句

在这里插入图片描述

6.2 D触发器

在这里插入图片描述

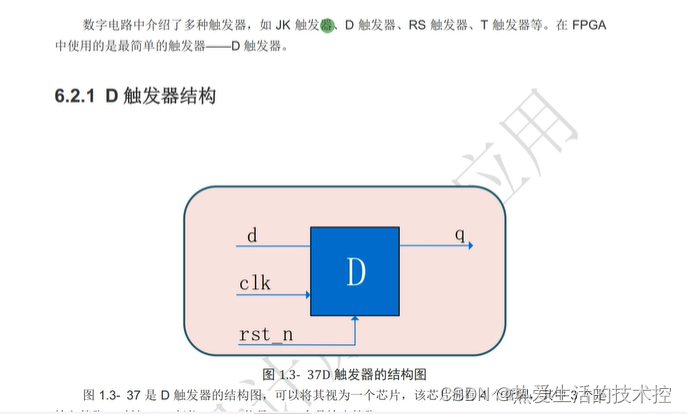

图1.3- 37是D触发器的结构图，可以将其视为一一个芯片，该芯片拥有4个管脚，其中3个是输入管脚:时钟clk、复位rst n.信号d:1个是输出管脚: q。
该芯片的功能如下:当给管脚rst n给低电平(复位有效)，即赋值为0时，输出管脚q处于低电平状态。如果管脚rst _n 为高电平，则观察管脚clk 的状态，当clk信号由0变1即处于上升沿的时候，将此时d的值赋给q。若d是低电平，则q也是低电平:若d是高电平，则q也是高电平。

在这里插入图片描述

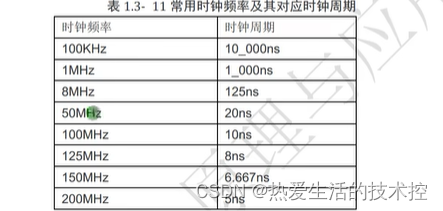

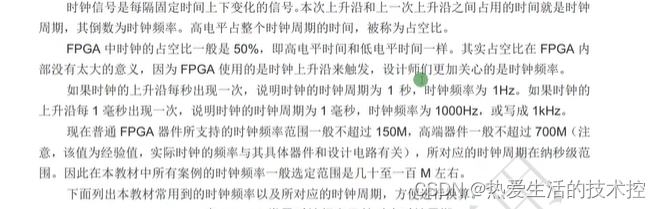

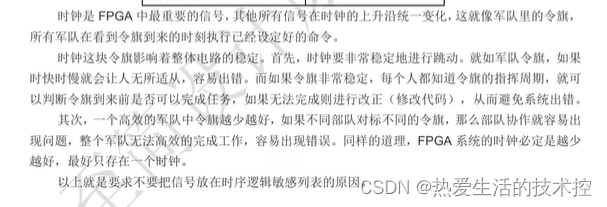

6.3 时钟

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

6.3 阻塞赋值和非阻塞赋值

在这里插入图片描述
