核心组件原理

1、RC[控制器]

ReplicationController

​ 用来确保容器应用的副本数始终保持在用户定义的副本数，即如果有容器异常退出，会自动创建新的Pod来替代，而如果异常多出的容器也会自动回收。

​ 在新版本的 Kubernetes 中建议使用ReplicaSet 来取代ReplicationController

2、RS[控制器]

​ ReplicaSet

​ ReplicaSet跟ReplicationController没有本质的不同，只是名字不一样，并且ReplicaSet支持集合式的selector

​

​ 虽然ReplicaSet可以独立使用，但一般还是建议使用Deployment来自动管理ReplicaSet,这样就无需担心跟其他机制的不兼容问题（比如 ReplicaSet 不支持 rolling-update 但 Deployment支持）

3、Deployment

​ Deployment为Pod和ReplicaSet 提供了一个 声明式定义方法，用来替代以前的 ReplicationController 来方便的管理应用。

​ 典型的应用场景：

​ （1）、定义Deployment 来创建 Pod 和 ReplicaSet

​ （2）、滚动升级和回滚应用

​ （3）、扩容和索容

​ （4）、暂停和继续 Deployment

​ Deployment不仅仅可以滚动更新，而且可以进行回滚，如果发现升级到V2版本后，发现服务不可用，可以回滚到V1版本。

4、HPA

HPA(HorizontalPodAutoScale)

Horizontal Pod Autoscaling 仅适用于 Deployment 和 ReplicaSet,在V1版本中仅支持根据Pod的CPU利用率扩容，在vlalpha版本中，支持根据内存和用户自定义的metric扩缩容

5、StatefullSet

StatefullSet 是为了解决有状态服务的问题（对应Deployments 和 ReplicaSets 是为无状态服务而设计），其应用场景包括：

（1） 稳定的持久化存储，即Pod重新调度后还是能访问的相同持久化数据，基于PVC来实现

（2）稳定的网络标志，及Pod重新调度后其 PodName 和 HostName 不变，基于Headlesss Service（即没有 Cluster IP 的 Service）来实现。

（3）有序部署，有序扩展，即Pod是有顺序的，在部署或者扩展的时候要依据定义的顺序依次进行（即从 0 到 N-1,在下一个Pod运行之前所有之前的Pod必须都是Running 和 Ready 状态），基于 init containers 来实现。

（4）有序收缩，有序删除（即从N-1 到 0）

6、DaemonSet

​ DaemonSet确保全部（或者一些 [ node打上污点（可以想象成一个标签）,pod如果不定义容忍这个污点，那么pod就不会被调度器分配到这个node ]）

​ Node上运行一个Pod的副本。当有Node加入集群时，也会为他们新增一个Pod。当有Node从集群移除时，这些Pod也会被回收。删除DaemonSet将会删除他创建的所有Pod,使用DaemonSet 的一些典型用法：

（1） 运行集群存储daemon,例如在每个Node上运行glustered,ceph

（2）在每个Node上运行日志收集Daemon,例如：fluentd、logstash.

（3）在每个Node上运行监控Daemon,例如：Prometheus Node Exporter

Job 负责批处理任务，即仅执行一次的任务，它保证批处理任务的一个或多个Pod成功结束

Cron Job管理基于时间Job,即：

• 在给定时间点只运行一次
• 周期性地在给定时间点运行

7、Volume

数据卷，共享Pod中容器使用的数据。

8、Label

标签用于区分对象（比如Pod、Service），键/值对存在；每个对象可以有多个标签，通过标签关联对象。

​ Kubernetes中任意API对象都是通过Label进行标识，Label的实质是一系列的Key/Value键值对，其中key于value由用户自己指定。

​ Label可以附加在各种资源对象上，如Node、Pod、Service、RC等，一个资源对象可以定义任意数量的Label，同一个Label也可以被添加到任意数量的资源对象上去。

​ Label是Replication Controller和Service运行的基础，二者通过Label来进行关联Node上运行的Pod。

我们可以通过给指定的资源对象捆绑一个或者多个不同的Label来实现多维度的资源分组管理功能，以便于灵活、方便的进行资源分配、调度、配置等管理工作。
一些常用的Label如下：

版本标签：“release”:“stable”,“release”:“canary”…

环境标签：“environment”:“dev”,“environment”:“qa”,“environment”:“production”

架构标签：“tier”:“frontend”,“tier”:“backend”,“tier”:“middleware”

分区标签：“partition”:“customerA”,“partition”:“customerB”

质量管控标签：“track”:“daily”,“track”:“weekly”

Label相当于我们熟悉的标签，给某个资源对象定义一个Label就相当于给它大了一个标签，随后可以通过Label Selector（标签选择器）查询和筛选拥有某些Label的资源对象，Kubernetes通过这种方式实现了类似SQL的简单又通用的对象查询机制。

Label Selector在Kubernetes中重要使用场景如下:
-> kube-Controller进程通过资源对象RC上定义Label Selector来筛选要监控的Pod副本的数量，从而实现副本数量始终符合预期设定的全自动控制流程;
-> kube-proxy进程通过Service的Label Selector来选择对应的Pod，自动建立起每个Service岛对应Pod的请求转发路由表，从而实现Service的智能负载均衡;
-> 通过对某些Node定义特定的Label，并且在Pod定义文件中使用Nodeselector这种标签调度策略，kuber-scheduler进程可以实现Pod”定向调度“的特性;

服务发现

1、service

1.1、什么是Service

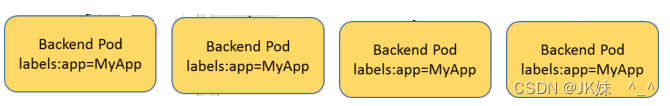

​ Service是一个抽象的概念。它通过一个虚拟的IP的形式(VIPs)，映射出来指定的端口，通过代理客户端发来的请求转发到后端一组Pods中的一台（也就是endpoint）

​ Service定义了Pod逻辑集合和访问该集合的策略，是真实服务的抽象。Service提供了统一的服务访问入口以及服务代理和发现机制，关联多个相同Label的Pod，用户不需要了解后台Pod是如何运行。
外部系统访问Service的问题:
-> 首先需要弄明白Kubernetes的三种IP这个问题
​ - Node IP：Node节点的IP地址
　 - Pod IP： Pod的IP地址
　 - Cluster IP：Service的IP地址

-> 首先,Node IP是Kubernetes集群中节点的物理网卡IP地址，所有属于这个网络的服务器之间都能通过这个网络直接通信。这也表明Kubernetes集群之外的节点访问Kubernetes集群之内的某个节点或者TCP/IP服务的时候，必须通过Node IP进行通信

-> 其次，Pod IP是每个Pod的IP地址，他是Docker Engine根据docker0网桥的IP地址段进行分配的，通常是一个虚拟的二层网络。

最后Cluster IP是一个虚拟的IP，但更像是一个伪造的IP网络，原因有以下几点:
-> Cluster IP仅仅作用于Kubernetes Service这个对象，并由Kubernetes管理和分配P地址
-> Cluster IP无法被ping，他没有一个“实体网络对象”来响应
-> Cluster IP只能结合Service Port组成一个具体的通信端口，单独的Cluster IP不具备通信的基础，并且他们属于Kubernetes集群这样一个封闭的空间。
-> Kubernetes集群之内，Node IP网、Pod IP网于Cluster IP网之间的通信，采用的是Kubernetes自己设计的一种编程方式的特殊路由规则。

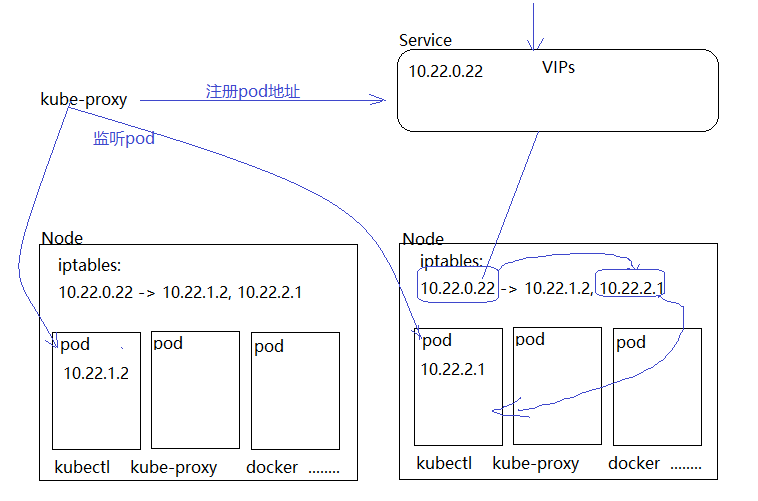

1.2、service原理

2、IPTables

Iptables模式为Services的默认代理模式。在iptables 代理模式中，kube-proxy不在作为反向代理的在VIPs 和backend Pods之间进行负载均衡的分发。这个工作放给工作在四层的iptables来实现。iptables 和netfilter紧密集成，密切合作，都在kernelspace 就实现了包的转发。

在这个模式下，kube-proxy 主要有这么几步来实现实现报文转发：

• 通过watching kubernetes集群 cluster API， 获取新建、删除Services或者Endpoint Pod指令。
• kube-proxy 在node上设置iptables规则，当有请求转发到Services的 ClusterIP上后，会立即被捕获，并重定向此Services对应的一个backend的Pod。
• kube-proxy会在node上为每一个Services对应的Pod设置iptables 规则，选择Pod默认算法是随机策略。

在iptables模式中，kube-proxy把流量转发和负载均衡的策略完全委托给iptables/netfiter 来做，这些转发操作都是在kernelspace 来实现，比userspace 快很多。

在iptables 中kube-proxy 只做好watching API 同步最新的数据信息这个角色。路由规则信息和转发都放在了kernelspace 的iptables 和netfiter 来做了。但是，这个这个模式不如userspace模式的一点是，在usersapce模式下，kube-proxy做了负载均衡，如果选择的backend 一台Pod没有想要，kube-proxy可以重试，在iptables模式下，就是一条条路由规则，要转发的backend Pod 没有响应，且没有被K8S 摘除，可能会导致转发到此Pod请求超时，需要配合K8S探针一起使用。

2.1、负载均衡的方式

在Linux中使用iptables完成tcp的负载均衡有两种模式：随机、轮询

The statistic module support two different modes:random:(随机)
the rule is skipped based on a probability
nth:（轮询）
the rule is skipped based on a round robin algorithm

2.2、随机方式

下面以一个example说明iptables两种LB方式的具体实现：

系统中提供3个servers，下面我们通过配置iptables使流量均衡访问这3台server。

# 随机：(Random balancing)
iptables -A PREROUTING -t nat -p tcp -d 192.168.1.1 --dport 27017 -m statistic --mode random --probability 0.33  -j DNAT --to-destination 10.0.0.2:1234
iptables -A PREROUTING -t nat -p tcp -d 192.168.1.1 --dport 27017 -m statistic --mode random --probability 0.5 -j DNAT --to-destination 10.0.0.3:1234
iptables -A PREROUTING -t nat -p tcp -d 192.168.1.1 --dport 27017  -j DNAT --to-destination 10.0.0.4:1234

rules说明：

第一条规则中，指定–probability 0.33 ，则说明该规则有33%的概率会命中，

第二条规则也有33%的概率命中，因为规则中指定 --probability 0.5。 则命中的概率为：50% * （1 - 33%）=0.33

第三条规则中，没有指定 --probability 参数，因此意味着当匹配走到第三条规则时，则一定命中，此时走到第三条规则的概率为：1 - 0.33 -0.33 ≈ 0.33。

由上可见，三条规则命中的几率一样的。此外，如果我们想修改三条规则的命中率，可以通过 --probability 参数调整。

假设有n个server，则可以设定n条rule将流量均分到n个server上，其中 --probability 参数的值可通过以下公式计算得到：

其中 i 代表规则的序号（第一条规则的序号为1）n 代表规则/server的总数p 代表第 i 条规则中 --probability 的参数值p=1/(n−i+1)

注意：因为iptables中，规则是按顺序匹配的，由上至下依次匹配，因此设计iptables规则时，要严格对规则进行排序。因此上述三条规则的顺序也不可以调换，不然就无法实现LB均分了。

2.3、轮询方式

轮询算法中有两个参数：

 n： 指每 n 个包p：指第 p 个包

在规则中 n 和 p 代表着： 从第 p 个包开始，每 n 个包执行该规则。

这样可能有点绕口，直接看栗子吧：

还是上面的例子，有3个server，3个server轮询处理流量包，则规则配置如下：

#every：每n个包匹配一次规则
#packet：从第p个包开始
iptables -A PREROUTING -t nat -p tcp -d 192.168.1.1 --dport 27017 -m statistic --mode nth --every 3 --packet 0 -j DNAT --to-destination 10.0.0.2:1234
iptables -A PREROUTING -t nat -p tcp -d 192.168.1.1 --dport 27017 -m statistic --mode nth --every 2 --packet 0  -j DNAT --to-destination 10.0.0.3:1234
iptables -A PREROUTING -t nat -p tcp -d 192.168.1.1 --dport 27017 -j DNAT --to-destination 10.0.0.4:1234

3、IPVS

3.1、什么是IPVS

IPVS（IP虚拟服务器）实现传输层负载平衡，通常称为第4层LAN交换，是Linux内核的一部分。

IPVS在主机上运行，在真实服务器集群前充当负载均衡器。 IPVS可以将对基于TCP和UDP的服务的请求定向到真实服务器，并使真实服务器的服务在单个IP地址上显示为虚拟服务。

3.2、IPVS vs. IPTABLES

IPVS模式在Kubernetes v1.8中引入，并在v1.9中进入了beta。 IPTABLES模式在v1.1中添加，并成为自v1.2以来的默认操作模式。 IPVS和IPTABLES都基于netfilter。 IPVS模式和IPTABLES模式之间的差异如下：

• IPVS为大型集群提供了更好的可扩展性和性能。
• IPVS支持比iptables更复杂的负载平衡算法（最小负载，最少连接，位置，加权等）。
• IPVS支持服务器健康检查和连接重试等。

我们都知道，在Linux 中iptables设计是用于防火墙服务的，对于比较少规则的来说，没有太多的性能影响。但是对于，一个K8S集群来说，会有上千个Services服务，当然也会转发到Pods，每个都是一条iptables规则，对集群来说，每个node上会有大量的iptables规则，简直是噩梦。

同样IPVS可以解决可能也会遇见这样大规模的网络转发需求，但是IPVS用hash tabels来存储网络转发规则，比iptables 在这上面更有优势，而且它主要工作在kernelspace，减少了上下文切换带来的开销。

3.3、IPVS负载步骤

kube-proxy和IPVS在配置网络转发中，有这么几步：

• 通过watching kubernetes集群 cluster API， 获取新建、删除Services或者Endpoint Pod指令，有新的Service建立，kube-proxy回调网络接口，构建IPVS规则。
• 同时，kube-proxy会定期同步 Services和backend Pods的转发规则，确保失效的转发能被更新修复。
• 有请求转发到后端的集群时，IPVS的负载均衡直接转发到backend Pod。

3.4、IPVS负载算法

IPVS支持的负载均衡算法有这么几种：

• rr: 轮询
• lc: 最小连接数
• dh: 目的地址hash
• sh: 源地址hash
• sed: 最短期望延迟
• nq: 无须队列等待
