Altium Designer(AD)软件使用记录14-PCB布线部分之地址线的拓扑等长处理

链接: PCB走线的拓扑结构及其适用场合

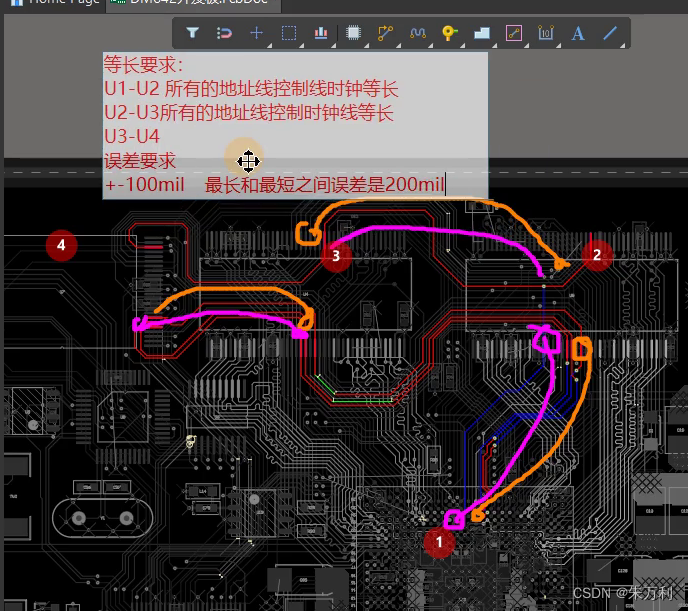

这里采用的是菊花链拓扑结构。

在这里插入图片描述
操作步骤：

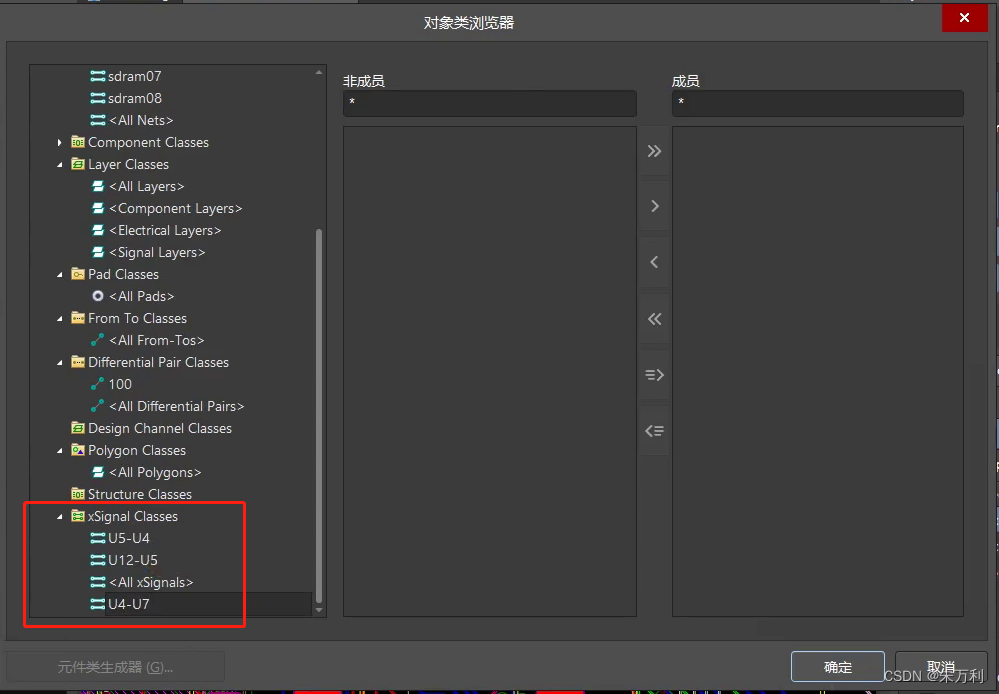

1、创建 xSignal classes
这里创建了三个xSignal Classes
U12-U5
U5-U4
U4-U7

在这里插入图片描述
2、设计–》xSignal–>创建xSignals（快捷键DXX）

这里创建了三个xSignal Classes，所以这里也依次需要创建三组xSignals。

3、对刚才创建的xSignals 进行检查。
查看每一根线，是不是从自己创建的这个器件到哪个器件。如果不是，就可以删掉了

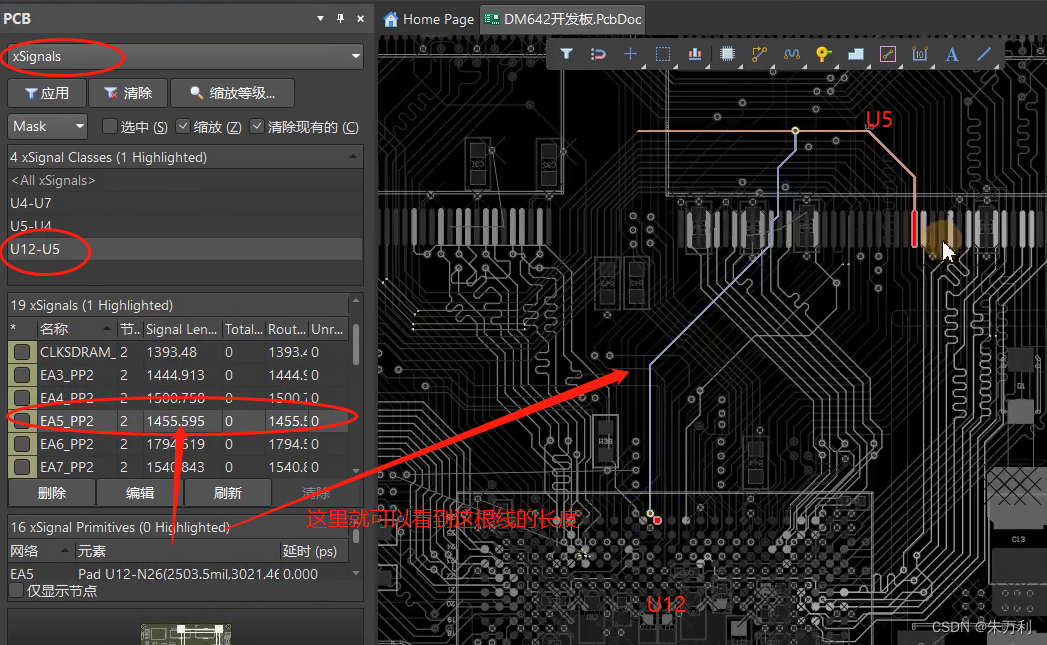

4、观察需要拓扑的线长度
在这里插入图片描述

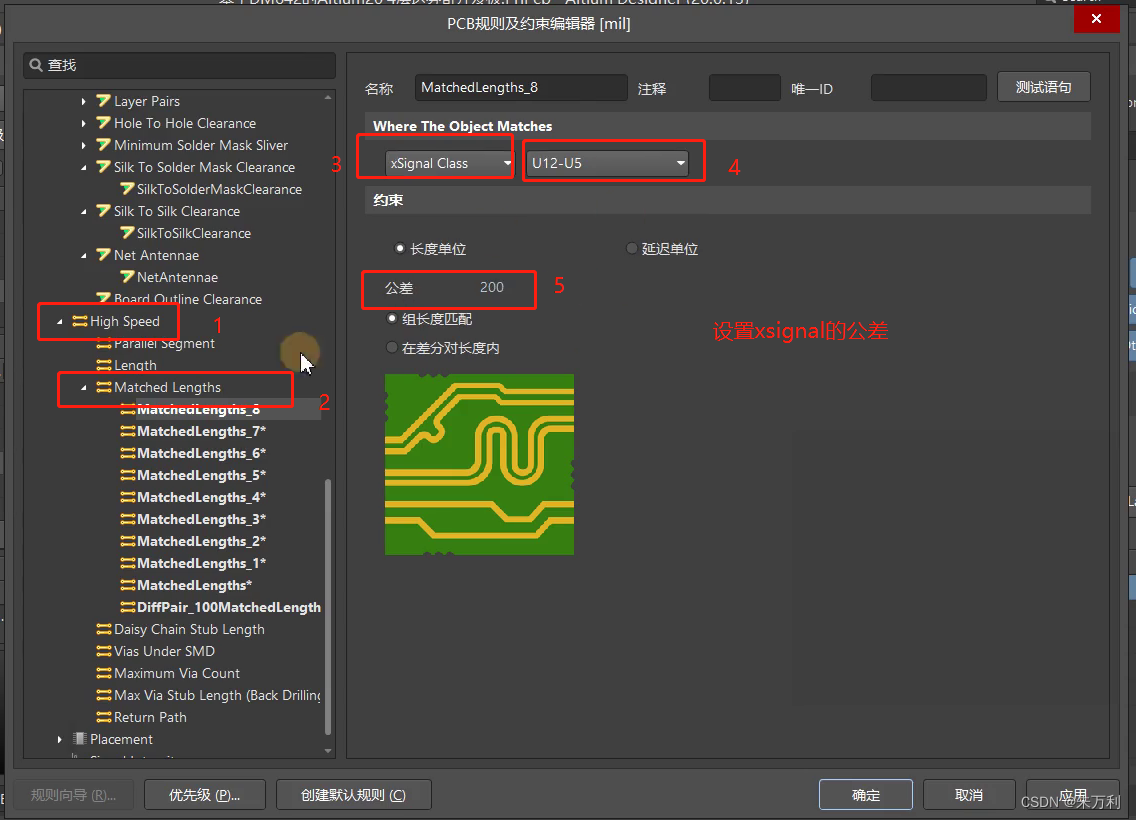

5、设置xsignal的公差长度

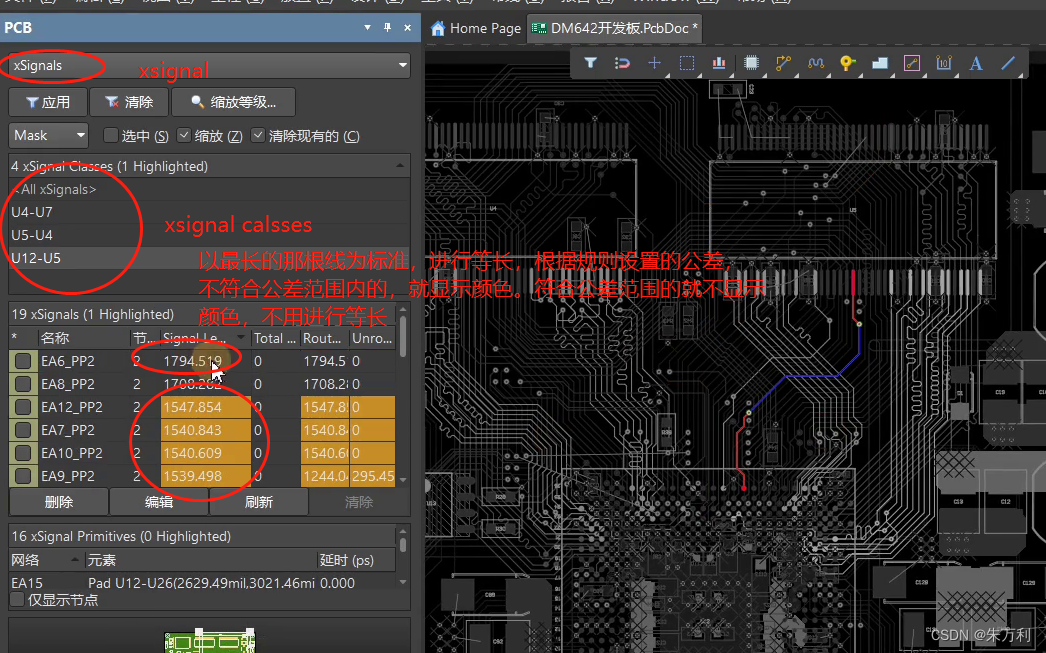

6、设置好xsignal 公差规则后，就可以看到需要等长的线了

在这里插入图片描述

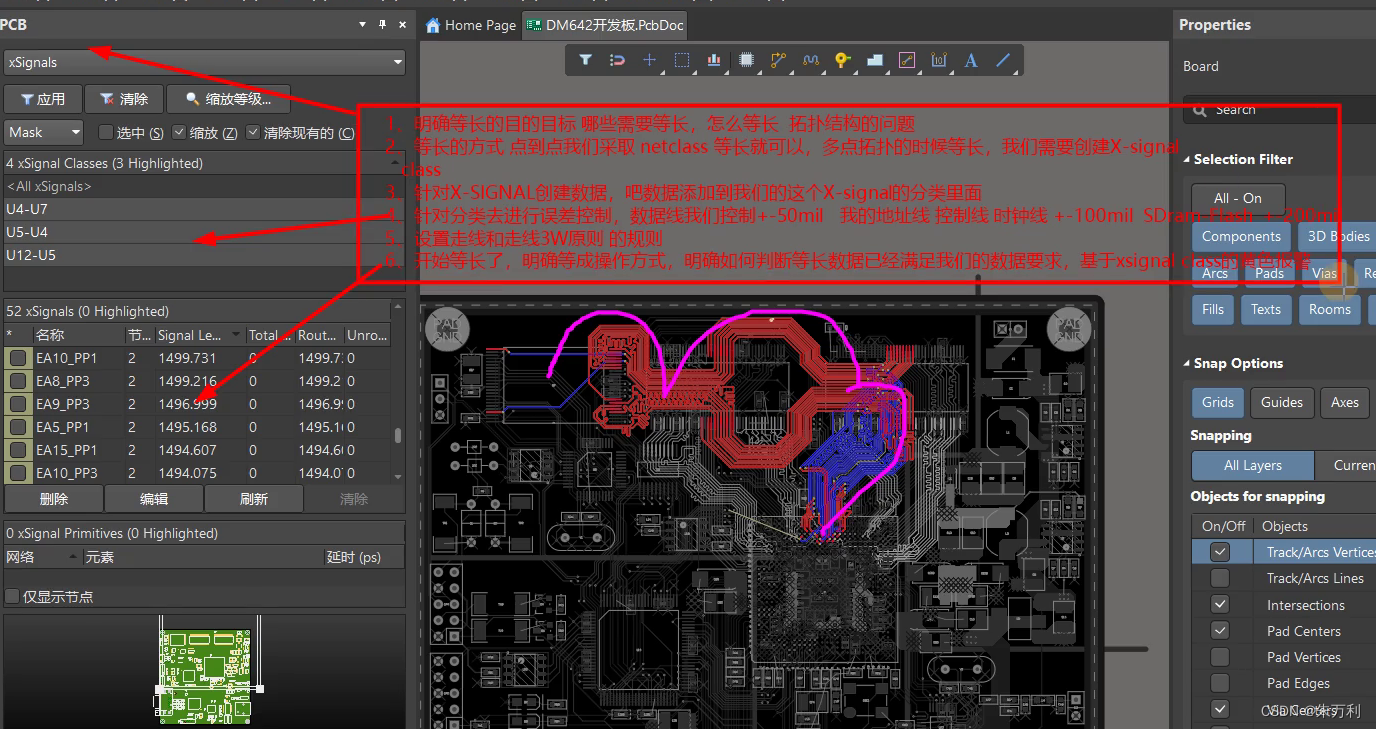

总结；
在这里插入图片描述
