一、说明

        Autoware 是世界领先的自动驾驶开源软件项目。 Autoware 基于机器人操作系统 (ROS) 构建，可在广泛的车辆和应用中实现自动驾驶的商业部署。

二、架构设计要旨

2.1 为什么要新结构

        之前的系统没有具体的架构设计模块
        ● 大量技术短缺
                ○ 之间紧耦合模块
                ○ 责任不明确

2.2 在架构设计期间考虑的实际示例

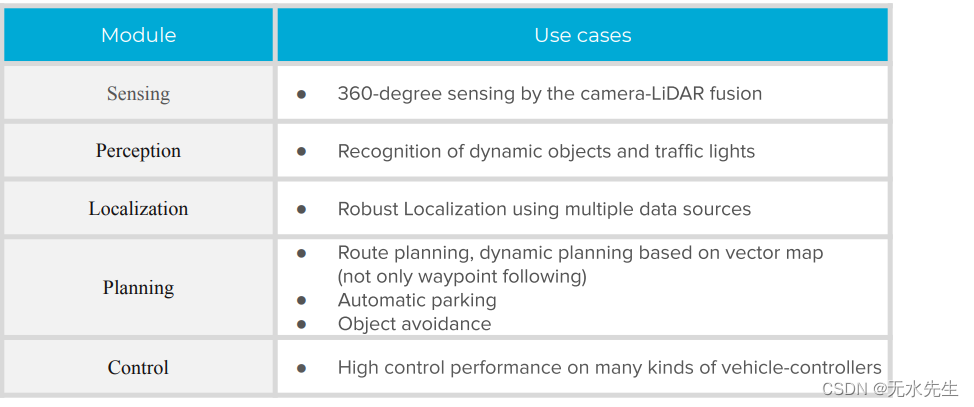

        下表是自动驾驶需要考虑的问题。

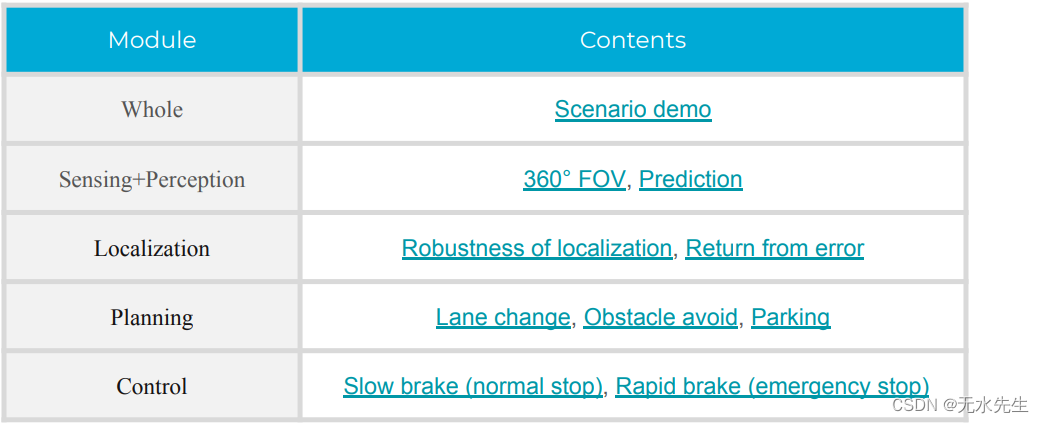

         问题的相关解决路线：

2.3 还没有考虑的特性（为了开发速度）

        ● 实时处理
        ● HMI / 故障安全 / 冗余系统 / 状态监控系统等...
        将在 AWF WG 中考虑这些项目

三、新设计的特点

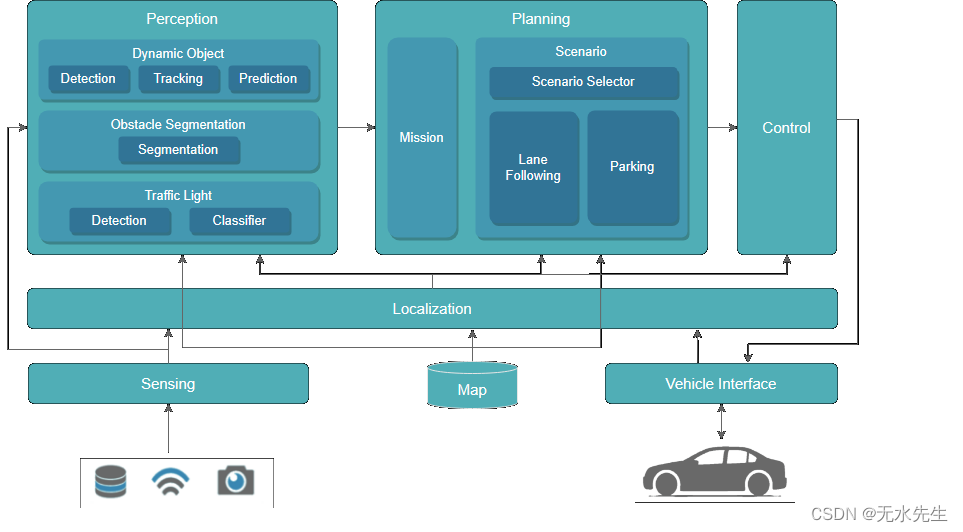

3.1 autoware设计概略

        目前的Autoware定义为分层架构，明确了各个模块的作用，简化了它们之间的接口。通过这样做：

• Autoware 的内部处理变得更加透明。
• 由于模块之间的相互依赖性降低，协作开发变得更加容易。
• 用户可以通过简单地包装他们的软件以适应 Autoware 的界面，轻松地用他们自己的软件组件替换现有模块（例如本地化）。

        请注意，此架构设计的最初重点仅在于驱动能力，因此以下功能留作未来工作：

• 故障安全
• 人机接口
• 实时处理
• 冗余系统
• 状态监控系统

          Autoware 的架构由以下六个堆栈组成。每个链接页面都包含一组更详细的要求和特定于该堆栈的用例：

• Sensing design
• Map design
• Localization design
• Perception design
• Planning design
• Control design
• Vehicle Interface design

3.2 节点图

        可以在节点图表页面上找到显示默认配置中 Autoware 节点的图表。 Autoware Universe 文档中提供了每个节点的详细文档。

        请注意，Autoware 配置是可扩展的/可选择的，并且会根据环境和所需用例而有所不同。

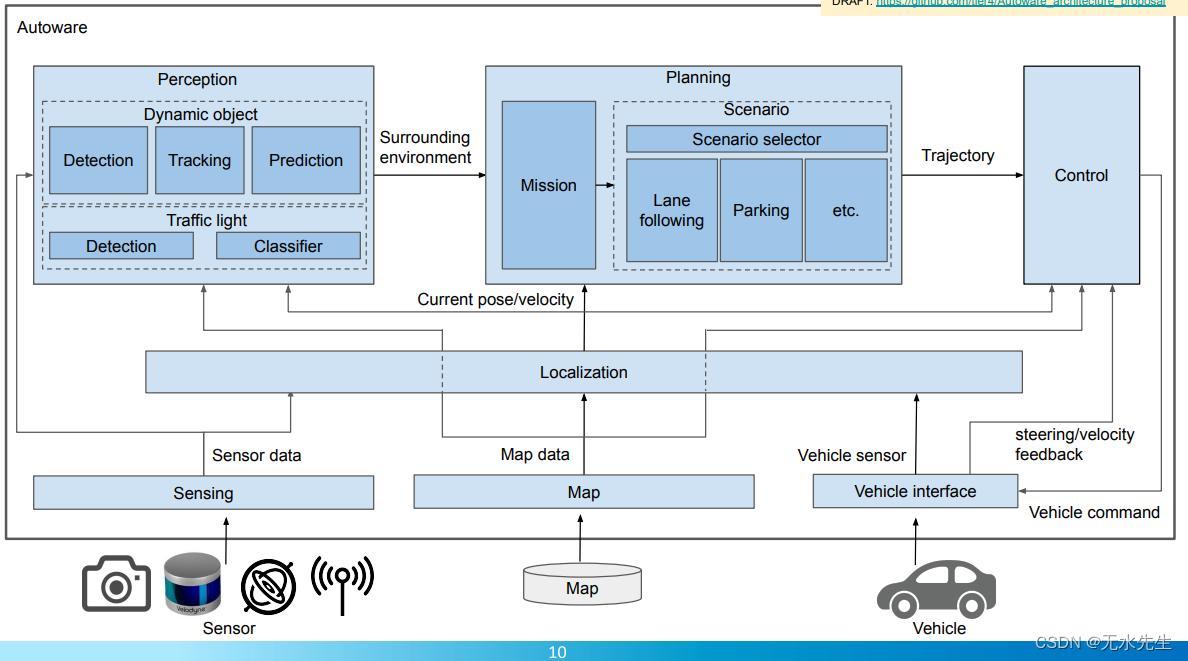

 四、下层设计概要图解

4.1 预测、计划、控制的流程图

         预测、计划、控制的内部模块

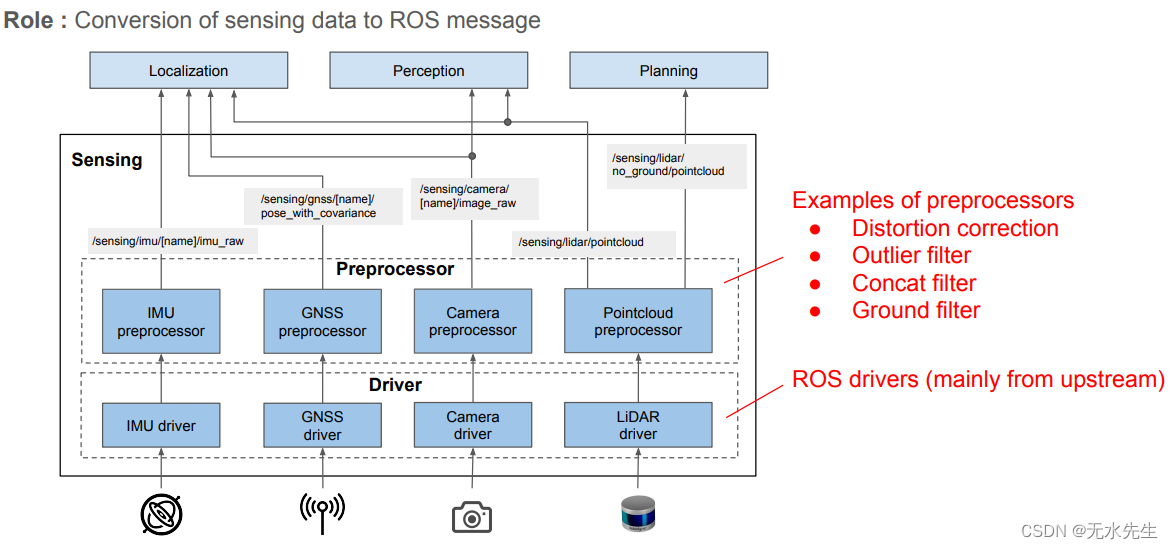

4.2 传感器数据转化成ros消息

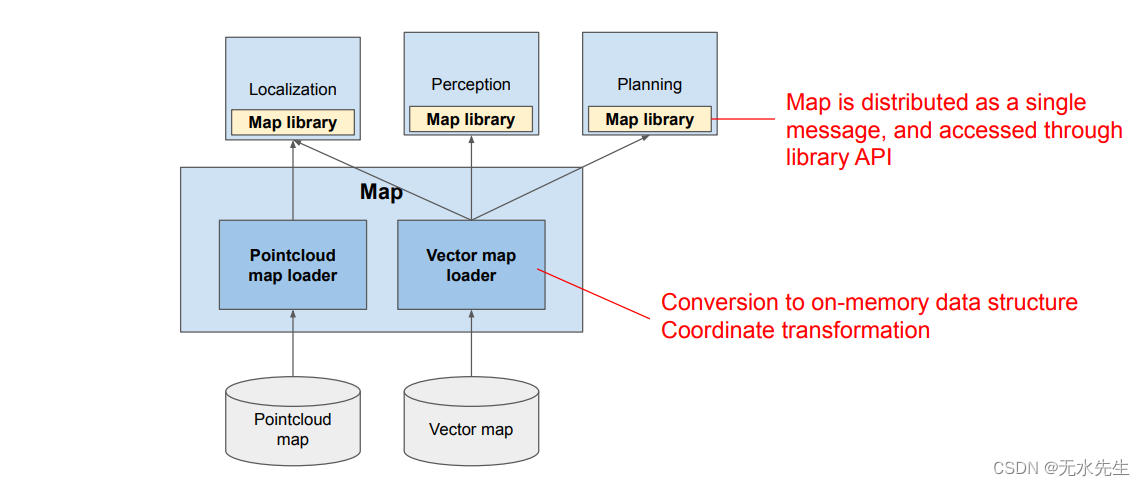

4.3  地图信息读取和发布

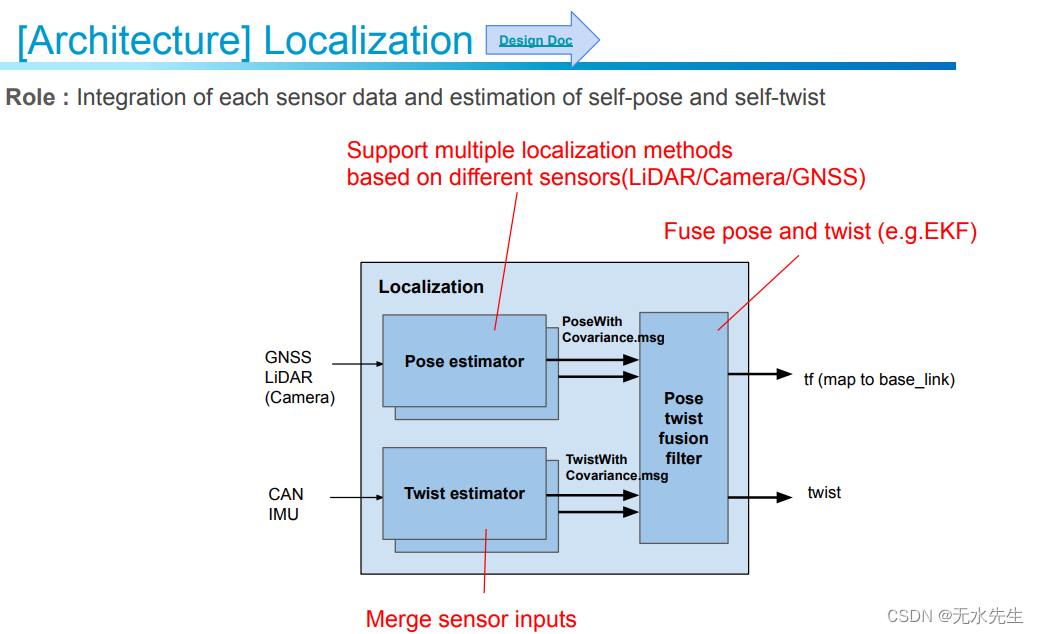

4.4 自估计位置系统

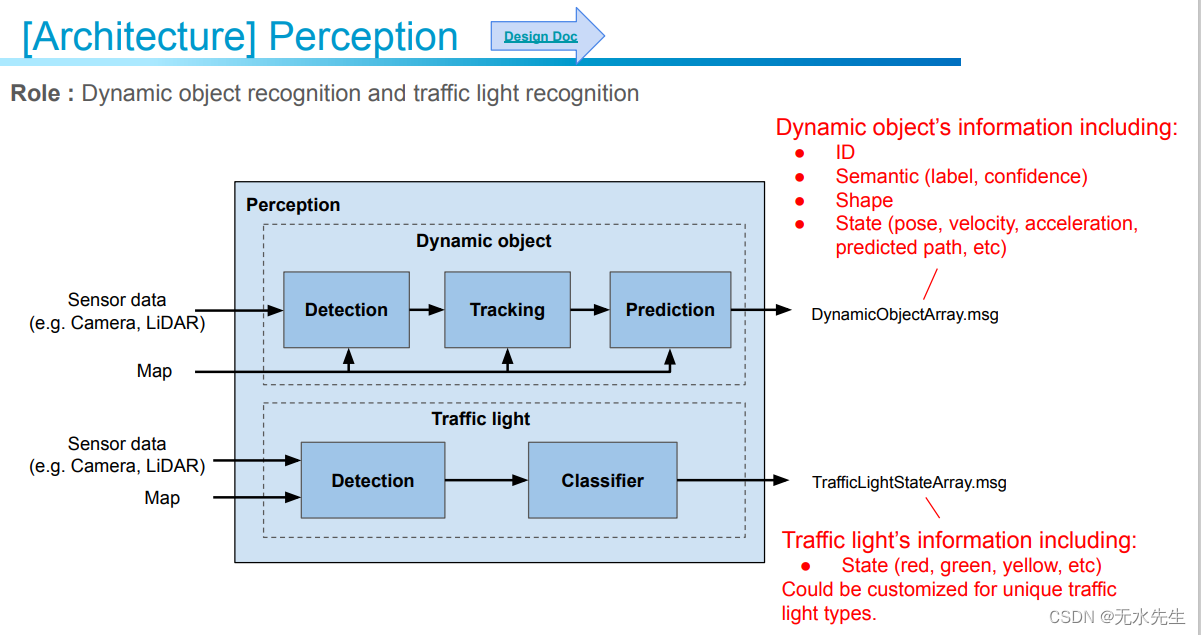

4.5 预测系统

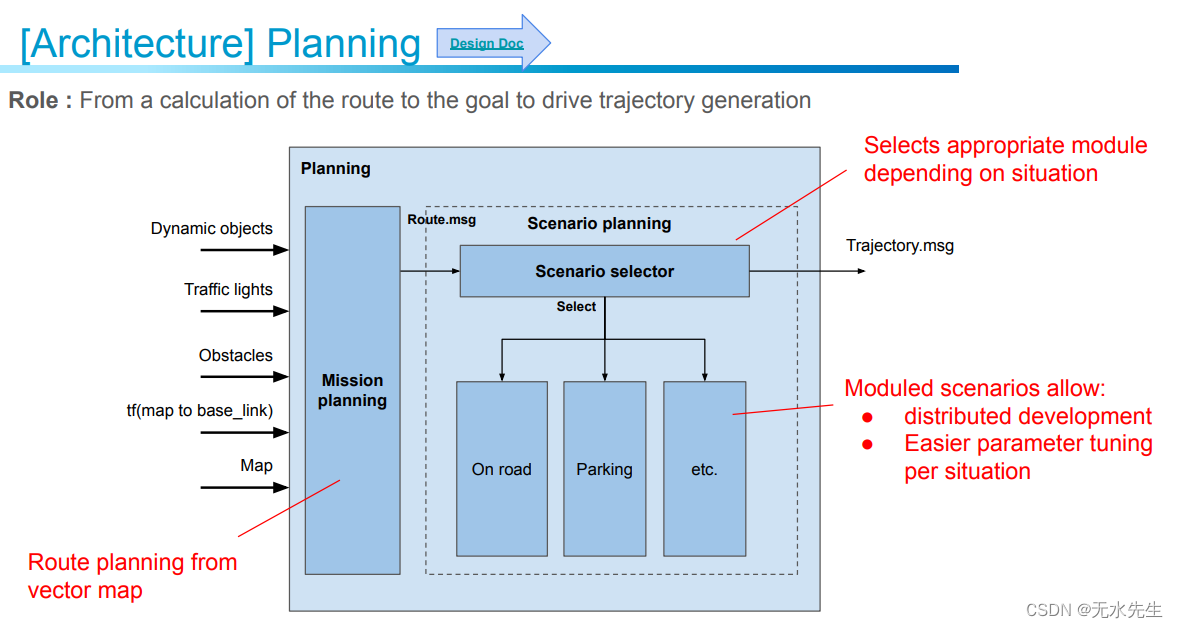

4.6 决策系统

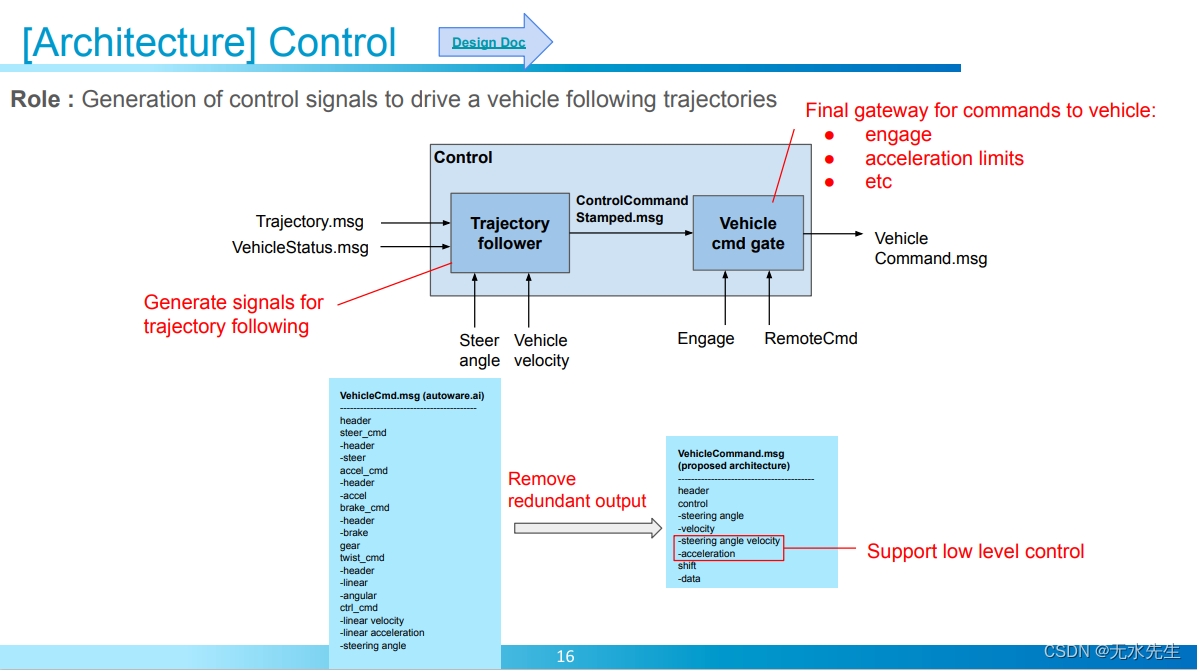

4.7 控制系统

4.8 关于动态对象

● 点云分割：将点云分割成对象簇
○ 通过算法改进变得更快（它可以在 CPU 上实时工作）
● 图像检测：检测图像上的对象作为 ROI
○ 通过 Tensor RT 和 int8 量化在 Jetson AGX 上实现 40FPS
● Fusion : 匹配Pointclouds Segmentation的结果和图像检测结果的ROI
○ 通过使用IoU提高匹配精度
● 形状估计：通过点云分割在几何上近似对象的整体大小
○ 每个对象类别的形状估计
○ 通过改变Bounding Box的拟合算法提高精度
● Multi-Object Tracking : 根据时间序列数据分配ID，估计速度和加速度，并去除异常值
○ 通过类标签更改跟踪模型来提高性能
○ 考虑类标签和大小的数据关联
● 基于地图的预测：利用地图中的车道信息预测物体的移动路径
○ 推断对象的行为意图并估计预测的移动路径的每个可靠性。
红绿灯
● 基于地图的检测：根据自身位置和地图数据提取摄像头图像中交通灯的 ROI
○ 考虑了自身位置、校准和硬件振动的误差
● 精细检测
○ 与学习者更精确地提取红绿灯的ROI
● 分类器：通过图像中的颜色信息识别交通灯的状态
○ 通过精细的噪声去除过程减少检测错误

 后记

以上是对autoware的概略介绍，需要补充大量详细的资料。
