一、前言

随着微服务的流行，服务和服务之间的稳定性变得越来越重要。 Sentinel 以流量为切入点，从流量控制、熔断降级、系统负载保护等多个维度保护服务的稳定性。

在前面我们通过以下章节对Sentinel有了基础的了解：

Sentinel：分布式系统的流量防卫兵 | Spring Cloud 19

Sentinel：资源与规则定义 | Spring Cloud 20

Sentinel：原理深入浅出解读 | Spring Cloud 21

Sentinel：流量控制规则定义详解 | Spring Cloud 22

Spring Boot/Cloud集成Sentinel实现流量控制 | Spring Cloud 23

现在开始我们正式学习Sentinel在Spring Boot/Cloud中的集成使用。

书接上回：Spring Boot/Cloud集成Sentinel实现流量控制 | Spring Cloud 23 ，本节进行对以下部分进行集成演示：

• Sentinel 与 Feign 集成
• Sentinel 与 RestTemplate 集成
• Spring Boot/Cloud集成 Sentinel 开启链路流控模式

二、项目集成 Sentinel

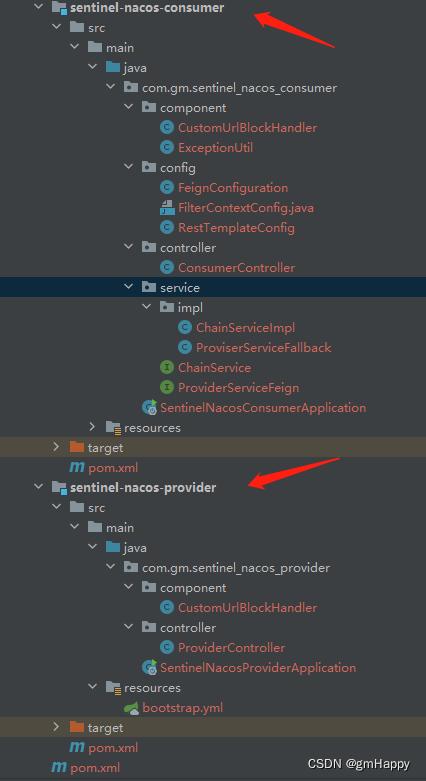

2.1 项目总体结构

• 模块sentinel-nacos-provider

  用于演示自定义限流处理逻辑

• 模块sentinel-nacos-consumer

  用于演示Sentinel 与 Feign 集成

  用于演示Sentinel 与 RestTemplate集成

  用于演示Sentinel 链路流控模式

2.2 sentinel-nacos-provider模块

请见：Spring Boot/Cloud集成Sentinel实现流量控制 | Spring Cloud 23

2.3 sentinel-nacos-consumer模块

2.3.1 引入依赖

com.alibaba.cloudspring-cloud-starter-alibaba-sentinel

完整sentinel/sentinel-nacos-consumer/pom.xml：

com.gmsentinel0.0.1-SNAPSHOT4.0.0jarsentinel-nacos-consumerorg.springframework.cloudspring-cloud-starter-bootstraporg.springframework.cloudspring-cloud-starter-loadbalancerorg.springframework.cloudspring-cloud-starter-openfeigncom.alibaba.cloudspring-cloud-starter-alibaba-nacos-discoveryorg.springframework.bootspring-boot-starter-testtestorg.springframework.bootspring-boot-starter-weborg.springframework.bootspring-boot-starter-actuatorcom.alibaba.cloudspring-cloud-starter-alibaba-sentinelcom.alibaba.cspsentinel-web-servletorg.springframework.bootspring-boot-maven-pluginio.fabric8docker-maven-pluginsrc/main/resourcestrue**/*.xlsx**/*.xlssrc/main/resourcesfalse**/*.xlsx**/*.xls

2.3.2 配置文件信息

完整版src/main/resources/bootstrap.yml：

server:port: 3000spring:application:name: @artifactId@cloud:nacos:username: @nacos.username@password: @nacos.password@discovery:server-addr: ${NACOS_HOST:nacos1.kc}:${NACOS_PORT:8848},${NACOS_HOST:nacos2kc}:${NACOS_PORT:8848},${NACOS_HOST:nacos3.kc}:${NACOS_PORT:8848}sentinel:transport:port: 8720dashboard: 127.0.0.1:8080web-context-unify: falsefeign:sentinel:enabled: true # 开启feign对sentinel的支持

2.3.3 服务测试类

完整版 com/gm/sentinel_nacos_consumer/controller/ConsumerController.java：

import com.gm.sentinel_nacos_consumer.service.ChainService;
import com.gm.sentinel_nacos_consumer.service.ProviderServiceFeign;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RequestMethod;
import org.springframework.web.bind.annotation.RestController;
import org.springframework.web.client.RestTemplate;@RestController
public class ConsumerController {@AutowiredProviderServiceFeign providerServiceFeign;@AutowiredChainService chainService;@AutowiredRestTemplate restTemplate;/*** 用于测试Feign支持** @return*/@RequestMapping(value = "sayHello", method = RequestMethod.GET)public String sayHello() {return providerServiceFeign.sayHello("hello world");}/*** 用于测试STRATEGY_DIRECT模式，根据调用方进行限流。** @return*/@RequestMapping(value = "sayHelloDirect", method = RequestMethod.GET)public String sayHelloDirect() {return chainService.message();}/*** 用于测试STRATEGY_CHAIN模式，根据调用链路入口限流。** @return*/@RequestMapping(value = "sayHelloChain", method = RequestMethod.GET)public String sayHelloChain() {return chainService.message();}/*** 用于restTemplate限流测试** @return*/@RequestMapping(value = "sayHelloRest", method = RequestMethod.GET)public String sayHelloRestTemplate() {String url = String.format("http://sentinel-nacos-provider/sayHello?world=hello world");String result = restTemplate.getForObject(url, String.class);return result;}
}

此类中的所需的依赖类，在下文中均有体现。

2.3.4 Sentinel 与 Feign 集成

加入 spring-cloud-starter-openfeign 依赖使 Sentinel starter 中的自动化配置类生效：

org.springframework.cloudspring-cloud-starter-openfeign

在配置文件中加入 Sentinel 对 Feign 的支持：

feign:sentinel:enabled: true # 开启feign对sentinel的支持

新建简单使用示例com/gm/sentinel_nacos_consumer/service/ProviderServiceFeign.java：

import com.gm.sentinel_nacos_consumer.config.FeignConfiguration;
import com.gm.sentinel_nacos_consumer.service.impl.ProviserServiceFallback;
import org.springframework.cloud.openfeign.FeignClient;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RequestMethod;
import org.springframework.web.bind.annotation.RequestParam;@FeignClient(value = "sentinel-nacos-provider", fallback = ProviserServiceFallback.class, configuration = FeignConfiguration.class)
public interface ProviderServiceFeign {@RequestMapping(value = "sayHello", method = RequestMethod.GET)String sayHello(@RequestParam("world") String world);}

Feign 对应的接口中的资源名策略定义：httpmethod:protocol://requesturl 。@FeignClient 注解中的所有属性，Sentinel 都做了兼容。

ProviderServiceFeign接口中方法 sayHello对应的资源名为：GET:http://sentinel-nacos-provider/sayHello

新建FeignClient的配置类com/gm/sentinel_nacos_consumer/config/FeignConfiguration.java：

import com.gm.sentinel_nacos_consumer.service.impl.ProviserServiceFallback;
import org.springframework.context.annotation.Bean;public class FeignConfiguration {@Beanpublic ProviserServiceFallback proviserServiceFallback() {return new ProviserServiceFallback();}
}

新建熔断器的处理类com/gm/sentinel_nacos_consumer/service/impl/ProviserServiceFallback.java：

import com.gm.sentinel_nacos_consumer.service.ProviderServiceFeign;public class ProviserServiceFallback implements ProviderServiceFeign {@Overridepublic String sayHello(String world) {return "fallback";}
}

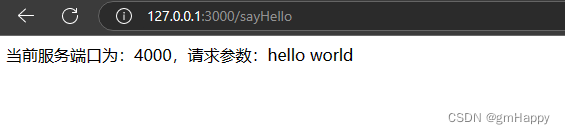

先访问：http://127.0.0.1:3000/sayHello 测试功能是否正常访问：

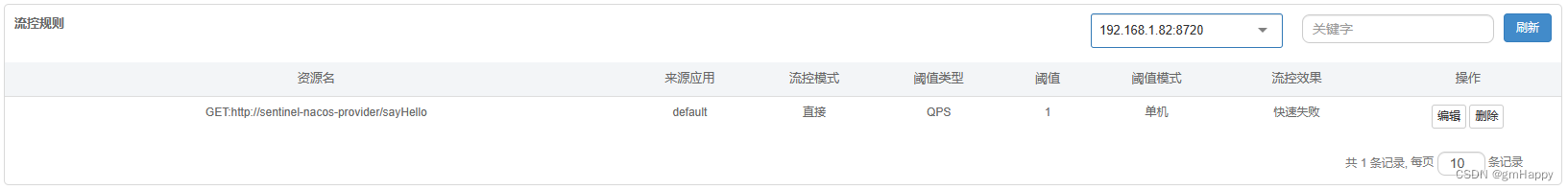

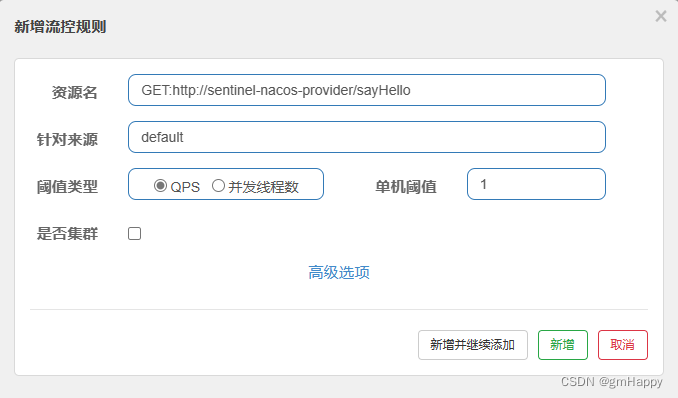

新建流控规则：

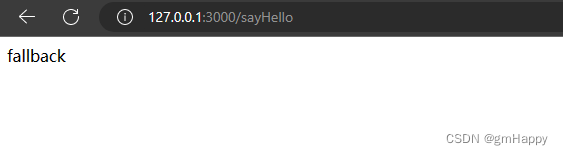

高频刷新：http://127.0.0.1:3000/sayHello ，验证Feign集成效果：

2.3.5 Sentinel 与 RestTemplate 集成

Spring Cloud Alibaba Sentinel 支持对 RestTemplate 的服务调用使用 Sentinel 进行保护，在构造 RestTemplate bean的时候需要加上 @SentinelRestTemplate 注解。

com/gm/sentinel_nacos_consumer/config/RestTemplateConfig.java：

import com.alibaba.cloud.sentinel.annotation.SentinelRestTemplate;
import com.gm.sentinel_nacos_consumer.component.ExceptionUtil;
import org.springframework.cloud.client.loadbalancer.LoadBalanced;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.web.client.RestTemplate;@Configuration
public class RestTemplateConfig {@Bean@LoadBalanced@SentinelRestTemplate(blockHandler = "handleException", blockHandlerClass = ExceptionUtil.class)public RestTemplate restTemplate() {return new RestTemplate();}
}

@SentinelRestTemplate 注解的属性支持限流(blockHandler, blockHandlerClass)和降级(fallback, fallbackClass)的处理。

其中 blockHandler 或 fallback 属性对应的方法必须是对应 blockHandlerClass 或 fallbackClass 属性中的静态方法。

该方法的参数跟返回值跟 org.springframework.http.client.ClientHttpRequestInterceptor#interceptor 方法一致，其中参数多出了一个 BlockException 参数用于获取 Sentinel 捕获的异常。

比如上述 @SentinelRestTemplate 注解中 ExceptionUtil 的 handleException 属性对应的方法声明如下，com/gm/sentinel_nacos_consumer/component/ExceptionUtil.java：

import com.alibaba.cloud.sentinel.rest.SentinelClientHttpResponse;
import com.alibaba.csp.sentinel.slots.block.BlockException;
import org.springframework.http.HttpRequest;
import org.springframework.http.client.ClientHttpRequestExecution;
import org.springframework.http.client.ClientHttpResponse;public class ExceptionUtil {public static ClientHttpResponse handleException(HttpRequest request, byte[] body, ClientHttpRequestExecution execution, BlockException exception) throws Exception {ClientHttpResponse response = new SentinelClientHttpResponse("请求被限流！");return response;}}

@SentinelRestTemplate 注解的限流(blockHandler, blockHandlerClass)和降级(fallback, fallbackClass)属性不强制填写。

当使用 RestTemplate 调用被 Sentinel 熔断后，会返回 RestTemplate request block by sentinel 信息，或者也可以编写对应的方法自行处理返回信息。这里提供了 SentinelClientHttpResponse 用于构造返回信息。

Sentinel RestTemplate 限流的资源规则提供两种粒度：

• httpmethod:schema://host:port/path：协议、主机、端口和路径

• httpmethod:schema://host:port：协议、主机和端口

http://sentinel-nacos-provider/sayHello对应的资源名有两种粒度，分别是：GET:http://sentinel-nacos-provider、GET:http://sentinel-nacos-provider/sayHello

因上节与Feign 集成测试过程中已对资源GET:http://sentinel-nacos-provider/sayHello创建流控规则：

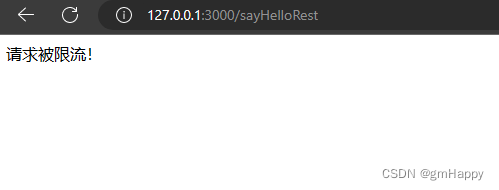

高频刷新：http://127.0.0.1:3000/sayHelloRest，验证RestTemplate集成效果：

2.3.6 开启链路流控模式

从 Sentinel 1.6.3 版本开始，Sentinel Web filter 默认收敛所有 URL 的入口 context，因此链路流控不生效。1.7.0 版本开始通过配置开启链路流控。

引入依赖：

com.alibaba.cspsentinel-web-servlet

配置开启链路流控：

• 方式一：

  在配置文件新增spring.cloud.sentinel.web-context-unify=false

• 方式二：

  添加一个配置类，自己构建CommonFilter实例：

  import com.alibaba.csp.sentinel.adapter.servlet.CommonFilter;
  import org.springframework.boot.web.servlet.FilterRegistrationBean;
  import org.springframework.context.annotation.Bean;
  import org.springframework.context.annotation.Configuration;@Configuration
  public class FilterContextConfig {/*** @NOTE 在spring-cloud-alibaba v2.1.1.RELEASE及前，sentinel1.7.0及后，关闭URL PATH聚合需要通过该方式，spring-cloud-alibaba v2.1.1.RELEASE后，可以通过配置关闭：spring.cloud.sentinel.web-context-unify=false* 手动注入Sentinel的过滤器，关闭Sentinel注入CommonFilter实例，修改配置文件中的 spring.cloud.sentinel.filter.enabled=false* 入口资源聚合问题：https://github.com/alibaba/Sentinel/issues/1024 或 https://github.com/alibaba/Sentinel/issues/1213* 入口资源聚合问题解决：https://github.com/alibaba/Sentinel/pull/1111*/@Beanpublic FilterRegistrationBean sentinelFilterRegistration() {FilterRegistrationBean registration = new FilterRegistrationBean();registration.setFilter(new CommonFilter());registration.addUrlPatterns("/*");// 入口资源关闭聚合registration.addInitParameter(CommonFilter.WEB_CONTEXT_UNIFY, "false");registration.setName("sentinelFilter");registration.setOrder(1);return registration;}}


新建com/gm/sentinel_nacos_consumer/service/ChainService.java：

public interface ChainService {String message();
}

新建com/gm/sentinel_nacos_consumer/service/impl/ProviserServiceFallback.java：

import com.alibaba.csp.sentinel.annotation.SentinelResource;
import com.gm.sentinel_nacos_consumer.service.ChainService;
import org.springframework.stereotype.Service;@Service
public class ChainServiceImpl implements ChainService {@SentinelResource(value = "message")public String message() {return "hello world";}
}

调用树如下图所示：

 	                 machine-root/               \/                 \/sayHelloDirect              /sayHelloChain/                       \/                         \
DefaultNode(message)         DefaultNode(message)

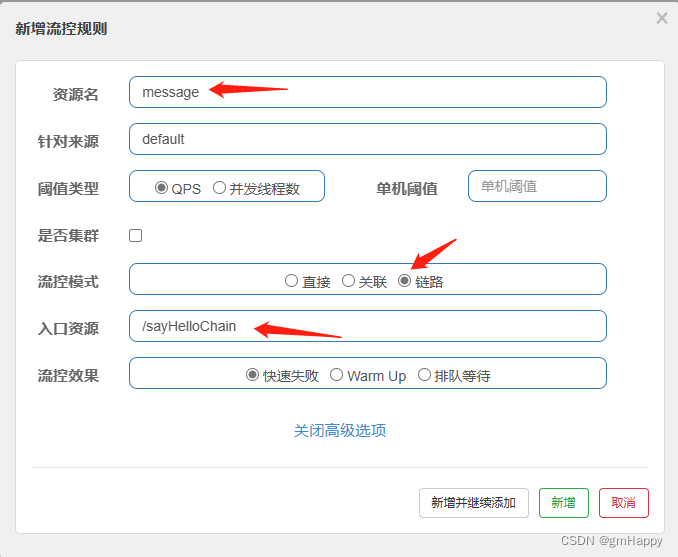

新建流控规则：

使用@SentinelResource注解，将方法message()定义为资源

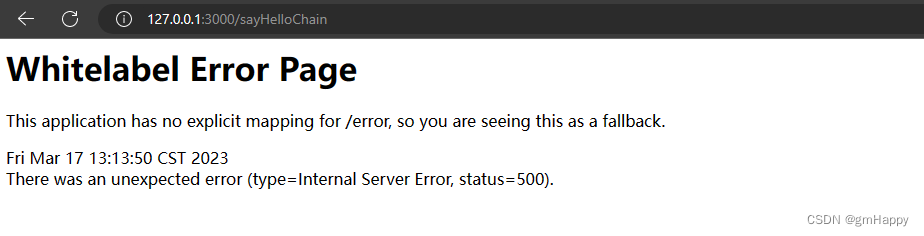

高频访问： http://127.0.0.1:3000/sayHelloChain，发现流控规则生效：

在后续章节补充基于@SentinelResource注解的异常处理

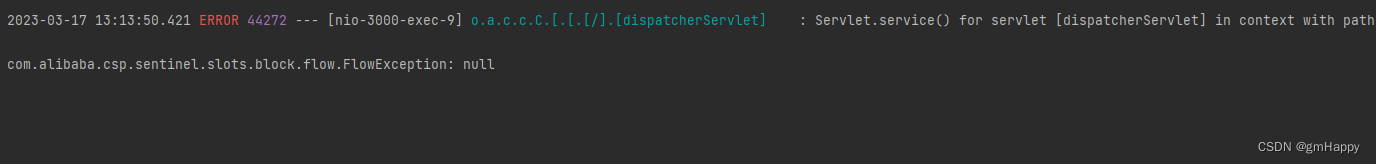

控制台输出：

高频访问：http://127.0.0.1:3000/sayHelloDirect，一切正常：

开启链路流控模式后，针对资源message调用，链路入口/sayHelloChain的流控规则生效，对来自 /sayHelloDirect的调用漠不关心。

三、源码地址

源码地址：https://gitee.com/gm19900510/springboot-cloud-example
