7. 网关

在这里插入图片描述

网关类似于程序中的if判断，当满足某一条件时，任务进入下一个指定的节点。网关有：排他网关、并行网关、包含网关、基于事件网关。

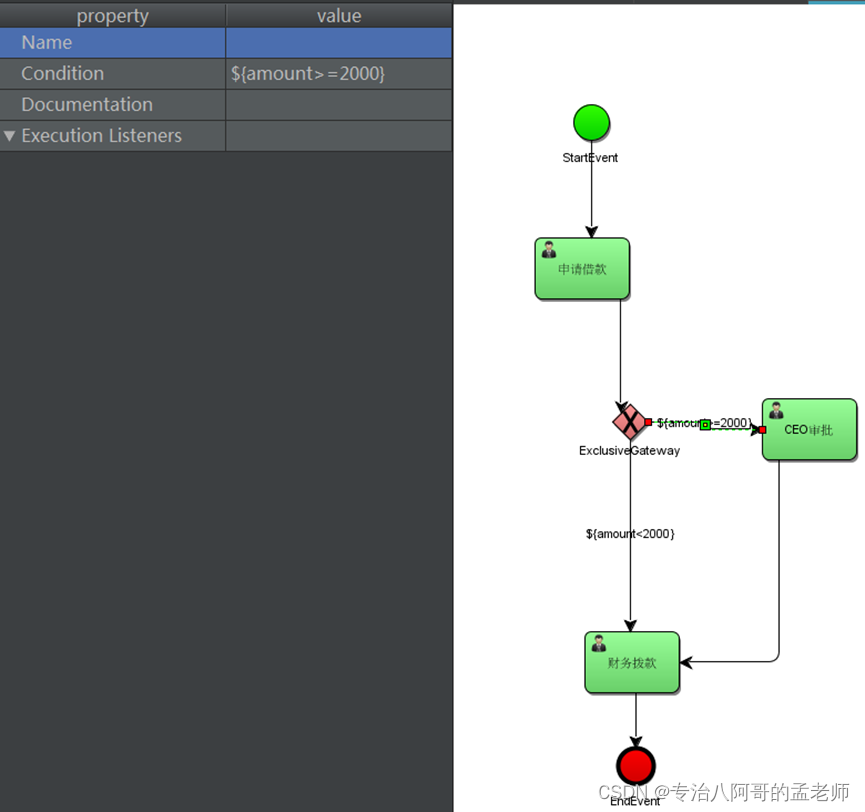

7.1 排他网关

排他网关只会选择一条顺序流执行。就是说，虽然多个顺序流的条件结果为true，
那么XML中的第一个顺序流（也只有这一条）会被选中，并用来继续运行流程。
如果没有选中任何顺序流，会抛出一个异常。排他网关类似于if-elseif

ProcessDefinition definition = processEngine.getRepositoryService().createProcessDefinitionQuery().processDefinitionKey("loan_gateway").latestVersion().singleResult();
Map param1 = new HashMap<>();
param1.put("amount", "5500");
//模拟当前借款单的id,保证task能查出唯一的任务。当然也可以查出一个task list批量处理
String businessKey = System.currentTimeMillis() + "";
//启动任务
ProcessInstance processInstance =runtimeService.startProcessInstanceByKey("loan_gateway", businessKey, param1);
//查询任务
Task task = taskService.createTaskQuery().processDefinitionKey("loan_gateway").processInstanceBusinessKey(businessKey).singleResult();
taskService.complete(task.getId());

7.2 并行网关

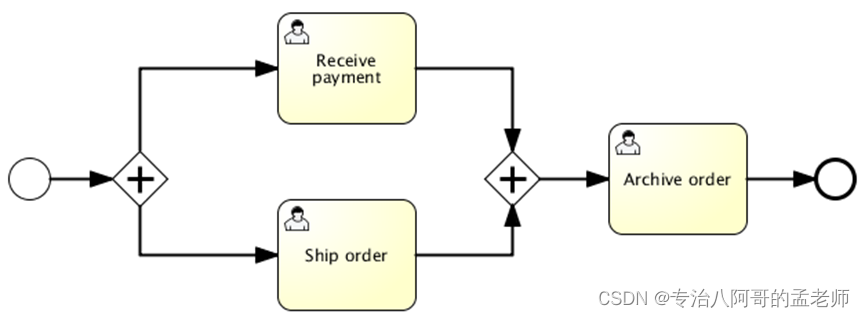

在这里插入图片描述

网关也可以表示流程中的并行情况。最简单的并行网关是并行网关，它允许将流程分成多条分支，也可以把多条分支汇聚到一起。
并行网关的功能是基于进入和外出的顺序流的： ’
• 分支：并行后的所有外出顺序流，为每个顺序流都创建一个并发分支。
• 汇聚：所有到达并行网关，在此等待的进入分支，直到所有进入顺序流的分支都到达以后，流程就会通过汇聚网关。
注意，如果同一个并行网关有多个进入和多个外出顺序流，它就同时具有分支和汇聚功能。
这时，网关会先汇聚所有进入的顺序流，然后再切分成多个并行分支。与其他网关的主要区别是，并行网关不会解析条件。
即使顺序流中定义了条件，也会被忽略。

7.3 包含网关

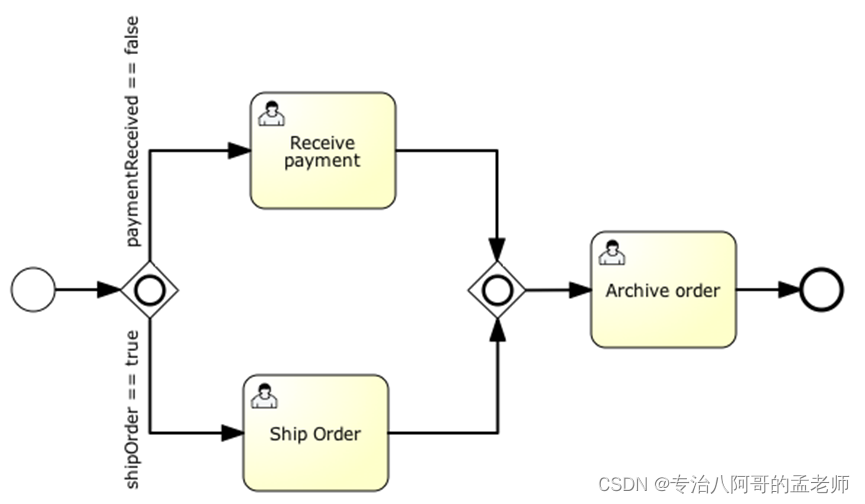

在这里插入图片描述

包含网关可以看做是排他网关和并行网关的结合体。和排他网关一样，你可以在外出顺序流上定义条件，包含网关会解析它们。
但是主要的区别是包含网关可以选择多于一条顺序流，这和并行网关一样。包含网关的功能是基于进入和外出顺序流的：
• 分支：所有外出顺序流的条件都会被解析，结果为true的顺序流会以并行方式继续执行，会为每个顺序流创建一个分支。
• 汇聚：所有并行分支到达包含网关，会进入等待章台，直到每个包含流程token的进入顺序流的分支都到达。
这是与并行网关的最大不同。换句话说，包含网关只会等待被选中执行了的进入顺序流。在汇聚之后，流程会穿过包含网关继续执行。
注意，如果同一个包含节点拥有多个进入和外出顺序流，它就会同时含有分支和汇聚功能。这时，网关会先汇聚所有拥有流程token的进入顺序流，
再根据条件判断结果为true的外出顺序流，为它们生成多条并行分支。

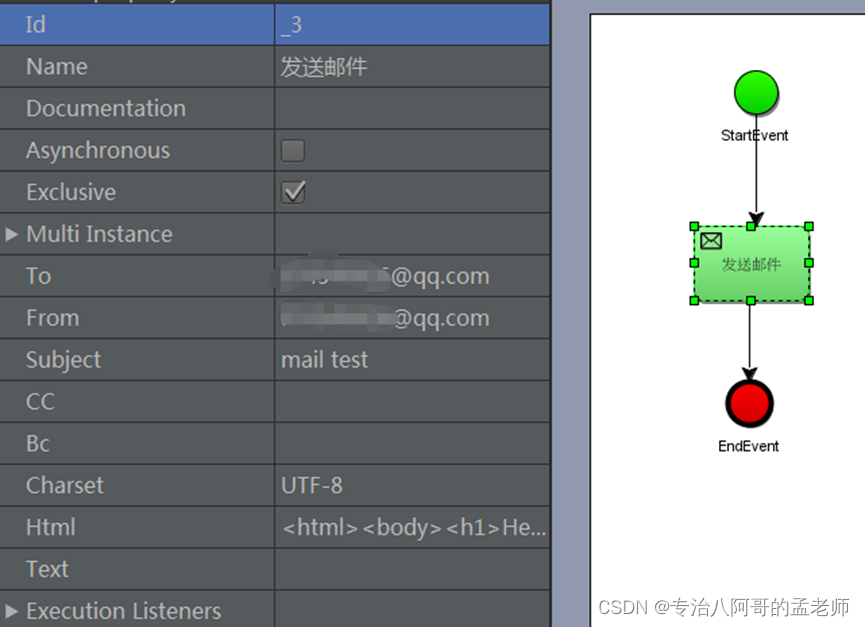

8. ServiceTask

定义Service类。

import org.activiti.engine.delegate.DelegateExecution;
import org.activiti.engine.delegate.JavaDelegate;import java.util.Map;public class PrinterService implements JavaDelegate {@Overridepublic void execute(DelegateExecution delegateExecution) throws Exception {Map variable = delegateExecution.getVariables();System.out.println(variable.get("name"));}
}

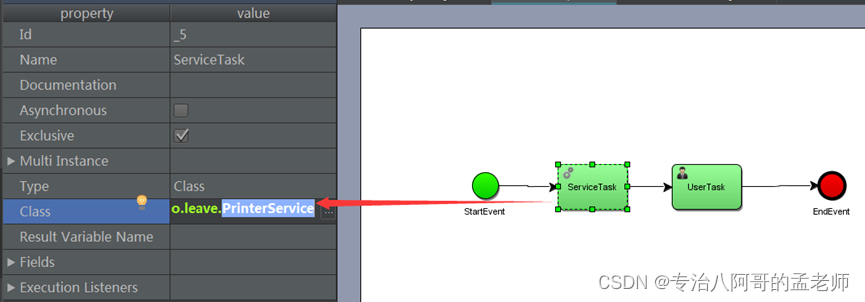

在这里插入图片描述

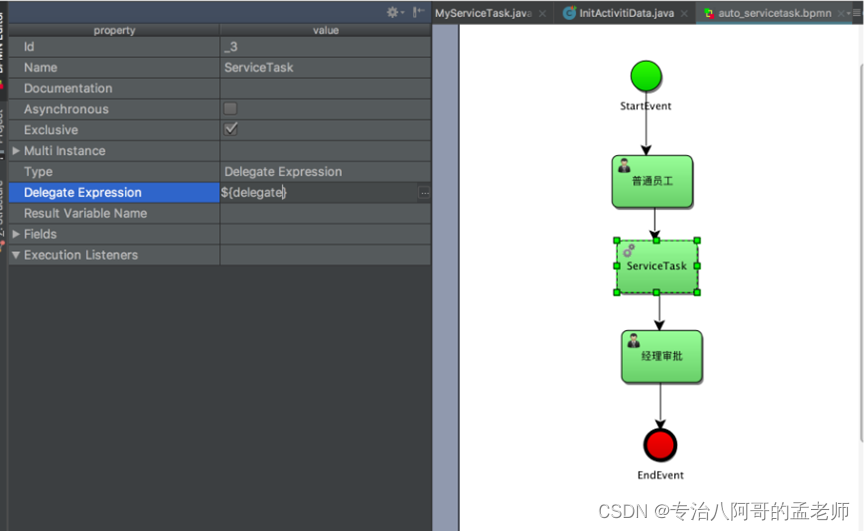

启动任务时，PrinterService会自动执行。

Map param1 = new HashMap<>();
param1.put("delegate",new PrinterService());
param1.put("name", "abcd");
param1.put("userId", "123");
ProcessInstance processInstance =runtimeService.startProcessInstanceByKey("ServiceTask",param1);
