【云原生】Kubernetes(k8s)Istio Gateway 介绍与实战操作
创始人
2024-04-20 14:30:47
0

文章目录

    • 一、概述
    • 二、Istio 架构
    • 三、通过 istioctl 部署 Istio
      • 1)安装istioctl 工具
      • 2)通过istioctl安装istio
      • 3)检查
    • 四、Istio Gateway
    • 五、Istio VirtualService 虚拟服务
    • 六、示例演示(bookinfo)
      • 1)安装bookinfo应用
        • 1、创建命令空间
        • 2、添加label
        • 3、开始部署bookinfo
      • 2)添加路由规则
      • 3)访问服务
        • 1、通过NodePort访问
        • 2、通过externalip访问
      • 4)卸载bookinfo服务
      • 5)卸载 istio
    • 七、Istio Gateway 示例演示
      • 1)Helm 安装 Nginx,Apache
      • 2)http 测试
        • 1、配置 Gateway
        • 2、配置 VirtualService
        • 3、测试验证
      • 3)https 测试
        • 1、生成证书(有证书可忽略)
        • 2、配置 Gateway 和 VirtualService
    • 八、Ingress Controller 与 Istio Gateway 比较

一、概述

Istio 提供一种简单的方式来为已部署的服务建立网络,该网络具有负载均衡、服务间认证、监控、网关等功能,而不需要对服务的代码做任何改动。这里主要讲Istio Gateway服务。

  • istio 适用于容器或虚拟机环境(特别是 k8s),兼容异构架构。
  • istio 使用 sidecar(边车模式)代理服务的网络,不需要对业务代码本身做任何的改动。
  • HTTP、gRPC、WebSocket 和 TCP 流量的自动负载均衡。
  • istio 通过丰富的路由规则、重试、故障转移和故障注入,可以对流量行为进行细粒度控制;支持访问控制、速率限制和配额。
  • istio 对出入集群入口和出口中所有流量的自动度量指标、日志记录和跟踪。
  • istio 支持蓝绿发布和金丝雀发布(灰度发布)等。

Istio Gateway 描述在网格边缘运行的负载均衡器 接收传入或传出的 HTTP/TCP 连接。规格 描述应公开的一组端口,协议的类型 使用、负载均衡器的 SNI 配置等。

  • 使用网关为网格来管理入站和出站流量,可以让用户指定要进入或离开网格的流量。
  • Gateway 用于为 HTTP / TCP 流量配置负载均衡器,并不管该负载均衡器将在哪里运行。网格中可以存在任意数量的 Gateway,并且多个不同的 Gateway 实现可以共存。实际上,通过在配置中指定一组工作负载(Pod)标签,可以将 Gateway 配置绑定到特定的工作负载,从而允许用户通过编写简单的 Gateway Controller 来重用现成的网络设备。
  • Gateway 只用于配置 L4-L6 功能(例如,对外公开的端口,TLS 配置),所有主流的 L7 代理均以统一的方式实现了这些功能。然后,通过在 Gateway 上绑定 VirtualService 的方式,可以使用标准的 Istio 规则来控制进入 Gateway 的 HTTP 和 TCP 流量。

官方文档:https://istio.io/latest/zh/docs/
Istio Gateway 官方文档:https://preliminary.istio.io/latest/zh/docs/reference/config/networking/gateway/
GitHub地址:https://github.com/istio/istio

二、Istio 架构

在Kubernetes环境中,Ingress controller用于管理进入集群的流量。在Istio服务网格中 Istio Ingress Gateway承担相应的角色,它使用新的配置模型(Gateway 和 VirtualServices)完成流量管理的功能。通过下图做一个总的描述。

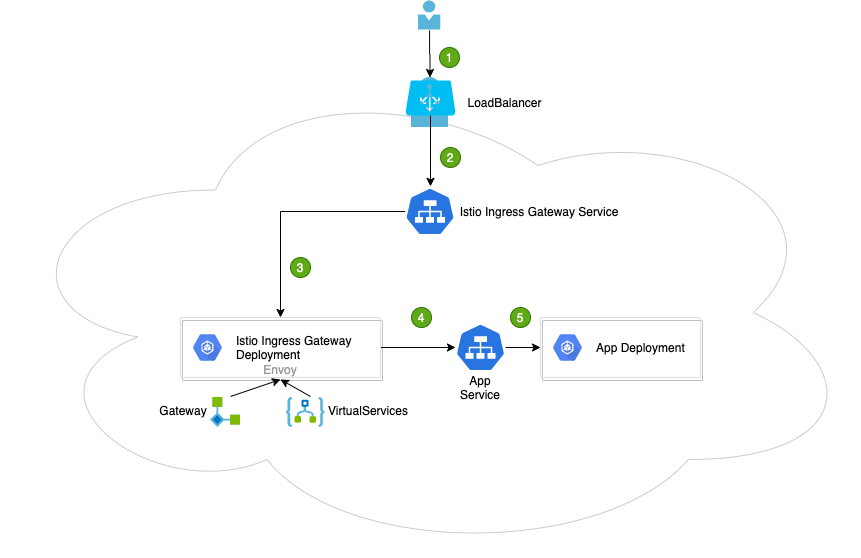

在这里插入图片描述

  1. 用户向某端口发出请求;
  2. 负载均衡器监听端口,并将请求转发到集群中的某个节点上。Istio Ingress Gateway Service 会监听集群节点端口的请求;
  3. Istio Ingress Gateway Service 将请求交给Istio Ingress Gateway Pod 处理。IngressGateway Pod 通过 Gateway 和 VirtualService 配置规则处理请求。其中,Gateway 用来配置端口、协议和证书,VirtualService 用来配置一些路由信息(找到请求对应处理的服务App Service);
  4. Istio Ingress Gateway Pod将请求转给App Service;
  5. 最终的请求会交给App Service 关联的App Deployment处理。

三、通过 istioctl 部署 Istio

1)安装istioctl 工具

wget https://github.com/istio/istio/releases/download/1.16.0/istio-1.16.0-linux-amd64.tar.gz
tar -xf istio-1.16.0-linux-amd64.tar.gz
ln -s /opt/istio/istioctl/istio-1.16.0/bin/istioctl /usr/local/bin/istioctl
istioctl version

2)通过istioctl安装istio

要想知道有哪几个内置的配置文件,可以运行以下命令:

istioctl profile list

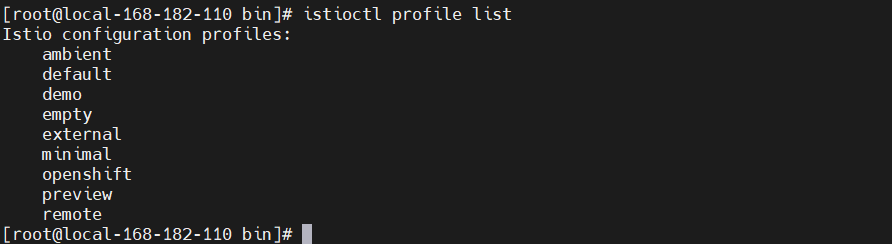

在这里插入图片描述

配置文件核心组件说明
defaultistio-ingressgateway、istiod根据 IstioOperator API 的默认设置启动组件。可用于生产部署。
demoistio-egressgateway、istio-ingressgateway、istiod旨在展示 Istio 的功能,启用了高级别的追踪和访问日志(需要具有适度的资源),适合学习使用。
minimalistiod与默认配置文件相同,但只安装了控制平面组件。
remote-配置 Multicluster Mesh 的 Remote Cluster。
empty-不部署任何东西。可以作为自定义配置的基本配置文件。
previewistio-ingressgateway、istiod实验性。用于探索 Istio 的新功能。不确保稳定性、安全性和性能。

当你足够熟悉 Istio 后,你可以自定义配置文件。但在此之前,我们还是先以 demo 来入门吧。

### 查看 demo 的配置信息
istioctl profile dump demo### 开始安装
# 【方式一】通过--set传参
istioctl install --set profile=demo# 【方式二】通过-f指定文件
cat >my-demo-config.yaml<

3)检查

istioctl version
kubectl -n istio-system get deploy

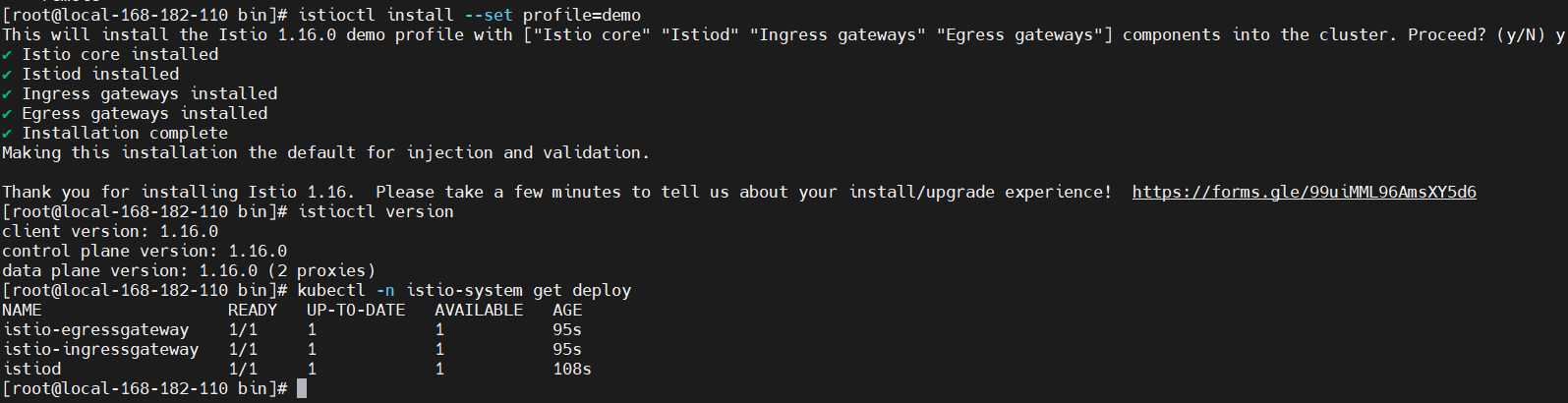

在这里插入图片描述

四、Istio Gateway

在Kubernetes环境中,Ingress controller用于管理进入集群的流量。在Istio服务网格中 Istio Ingress Gateway承担相应的角色,它使用新的配置模型(GatewayVirtualServices)完成流量管理的功能。

  • 网关是一个运行在网格边缘的负载均衡器,用于接收传入或传出的HTTP/TCP连接。
  • 主要工作是接受外部请求,把请求转发到内部服务。网格边缘的Ingress 流量,会通过对应的 Istio IngressGateway Controller 进入到集群内部。

官方文档:https://preliminary.istio.io/latest/zh/docs/reference/config/networking/gateway/

【示例配置】

# cat gateway.yaml
apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:name: canary-gateway
spec:selector:istio: ingressgatewayservers:- port:number: 80name: httpprotocol: HTTPhosts:- "*"	# *表示通配符,通过任何域名都可以访问

在上面这个yaml里我们配置了一个监听80端口的入口网关,它会将80端口的http流量导入到集群内对应的Virtual Service上。

五、Istio VirtualService 虚拟服务

VirtualService 是Istio流量治理的一个核心配置,可以说是Istio流量治理中最重要、最复杂的。VirtualService在形式上表示一个虚拟服务,将满足条件的流量都转发到对应的服务后端,这个服务后端可以是一个服务,也可以是在DestinationRule中定义的服务的子集。

官方文档:https://preliminary.istio.io/latest/zh/docs/reference/config/networking/virtual-service/

【示例配置】

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:name: reviews-route
spec:hosts:- reviews.prod.svc.cluster.localhttp:- name: "reviews-v2-routes"match:- uri:prefix: "/wpcatalog"- uri:prefix: "/consumercatalog"rewrite:uri: "/newcatalog"route:- destination:host: reviews.prod.svc.cluster.localsubset: v2- name: "reviews-v1-route"route:- destination:host: reviews.prod.svc.cluster.localsubset: v1

字段说明:

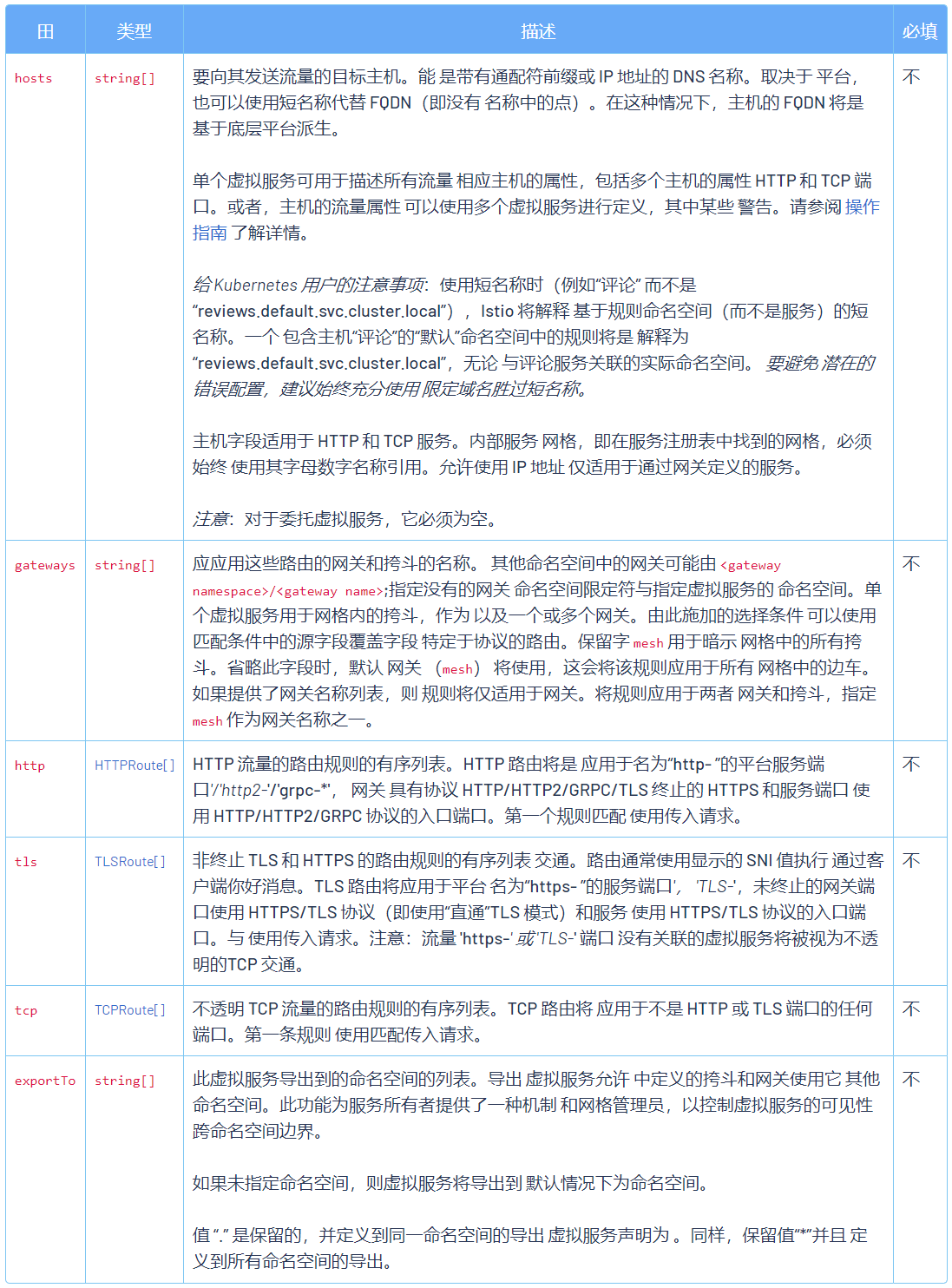

在这里插入图片描述

六、示例演示(bookinfo)

1)安装bookinfo应用

在这里插入图片描述

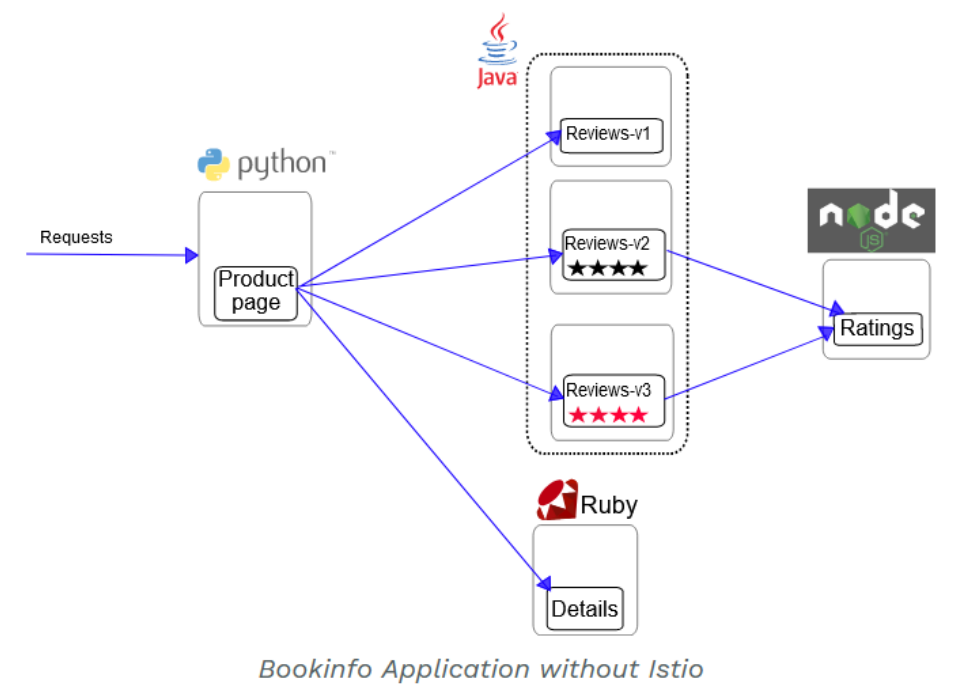

在线书店-bookinfo:该应用由四个单独的微服务构成,这个应用模仿在线书店的一个分类,显示一本书的信息,页面上会显示一本书的描述,书籍的细节(ISBN、页数等),以及关于这本书的一些评论。

Bookinfo应用分为四个单独的微服务

  • productpage这个微服务会调用details和reviews两个微服务,用来生成页面;
  • details这个微服务中包含了书籍的信息;
  • reviews这个微服务中包含了书籍相关的评论,它还会调用ratings微服务;
  • ratings这个微服务中包含了由书籍评价组成的评级信息。

reviews微服务有3个版本

  • v1版本不会调用ratings服务;
  • v2版本会调用ratings服务,并使用1到5个黑色星形图标来显示评分信息;
  • v3版本会调用ratings服务,并使用1到5个红色星形图标来显示评分信息。

1、创建命令空间

kubectl create ns bookinfo

2、添加label

因为Istio proxy的注入是基于label,因此我们需要为demo namespace添加label,

kubectl label namespace bookinfo istio-injection=enabled
kubectl get ns --show-labels bookinfo

3、开始部署bookinfo

cd /opt/istio/istioctl/istio-1.16.0
kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml -n bookinfo

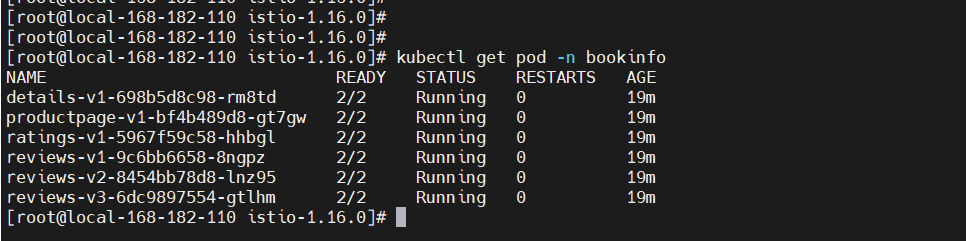

kubectl get pod -n bookinfo

在这里插入图片描述

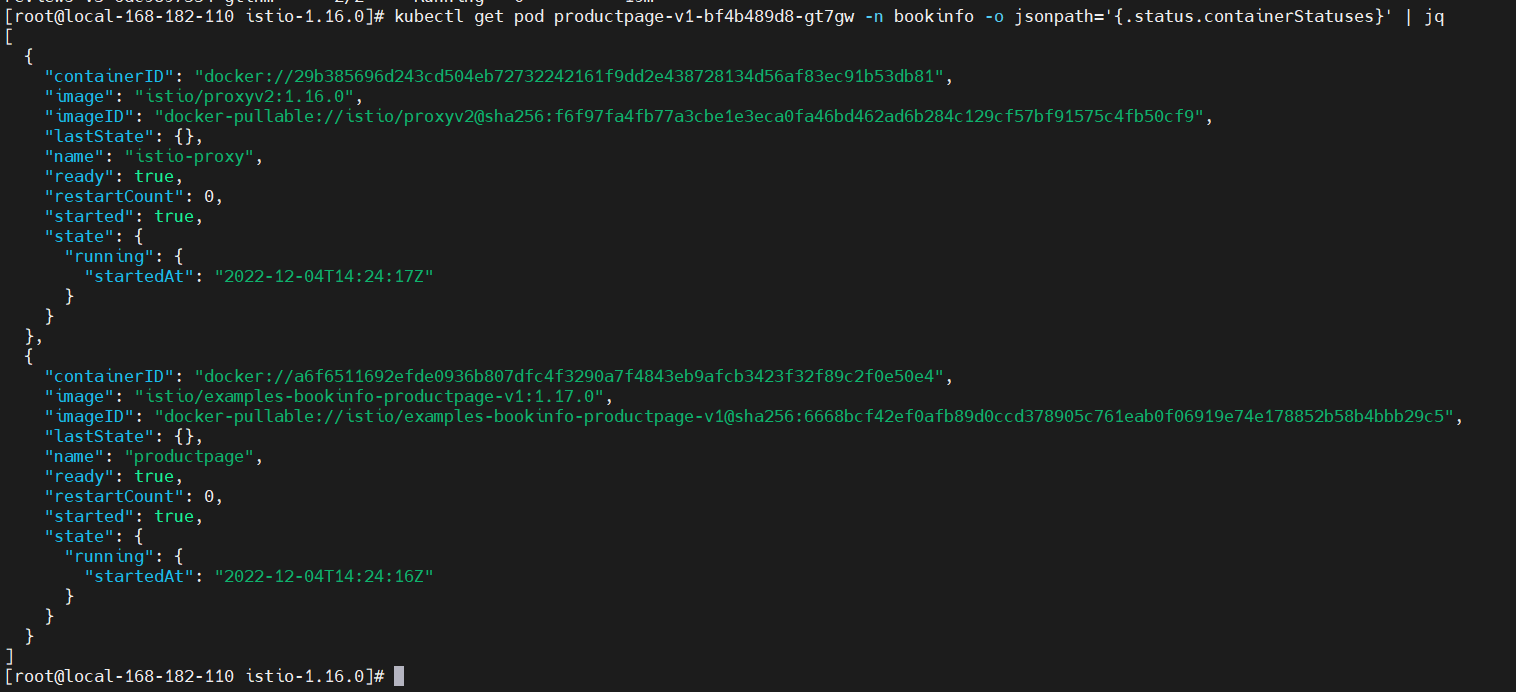

然后我们可查看应用pod里的容器信息,可以看到已经被注入istio-proxy,

kubectl get pod productpage-v1-bf4b489d8-gt7gw -n bookinfo -o jsonpath='{.status.containerStatuses}' | jq

在这里插入图片描述

2)添加路由规则

服务部署后,还需要添加路由规则,将请求路由到对应的服务

kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yaml -n bookinfo
kubectl get virtualservice -n bookinfo

在这里插入图片描述

3)访问服务

1、通过NodePort访问

获取host ip,也就是ingressgateway pod所在机器ip

kubectl get po -l istio=ingressgateway -n istio-system -o jsonpath='{.items[0].status.hostIP}'

获取port,也就是80端口映射的目的端口,即31082

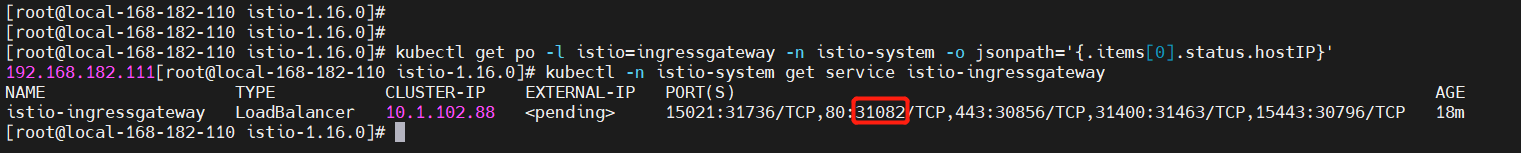

kubectl -n istio-system get service istio-ingressgateway

在这里插入图片描述

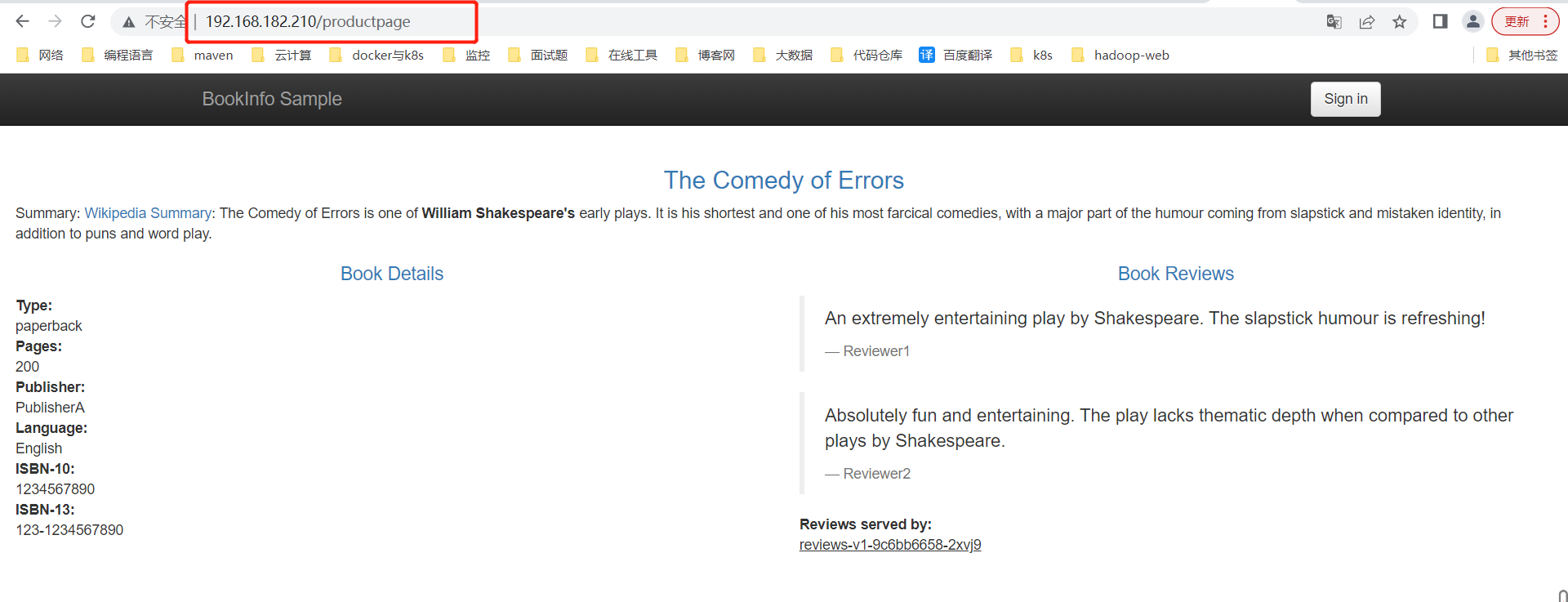

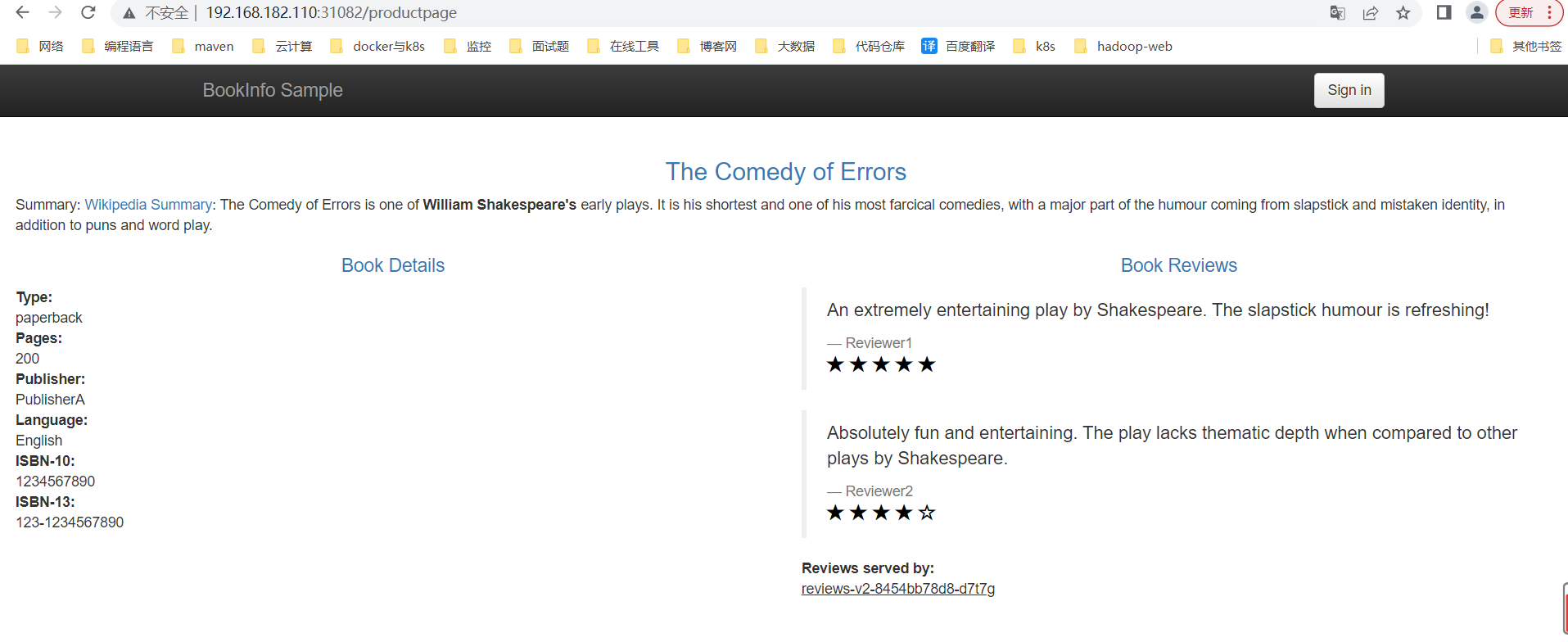

web:http://192.168.182.111:32688/productpage
在这里插入图片描述

2、通过externalip访问

因为我们是本地测试,肯定没法使用公网的LB,因此我们可以直接将externalip修改为某个node的ip或者VIP,这是设置一个VIP(跟node节点同网段),这样就能通过80端口访问

kubectl -n istio-system get service istio-ingressgatewaykubectl patch svc istio-ingressgateway --namespace istio-system --patch '{"spec": { "externalIPs": ["192.168.182.210"] }}'

在这里插入图片描述

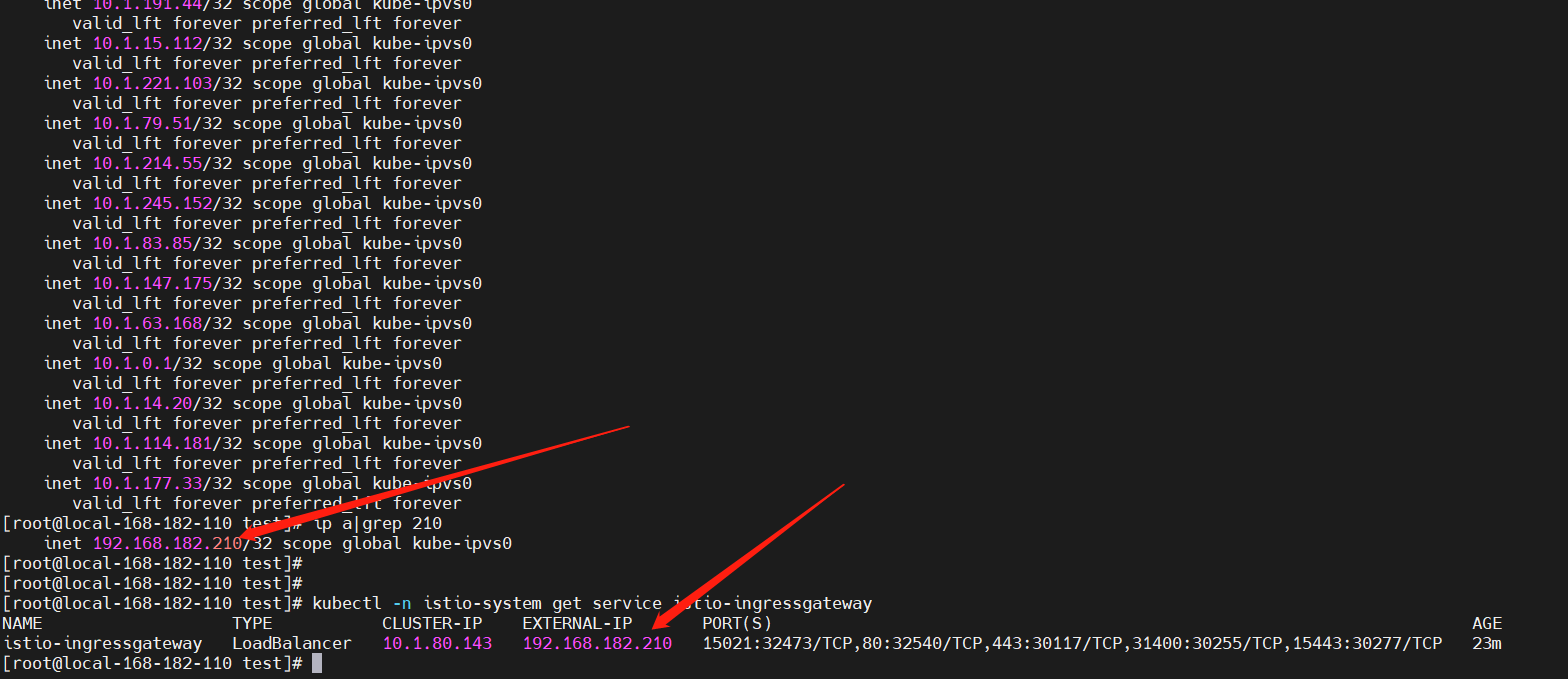

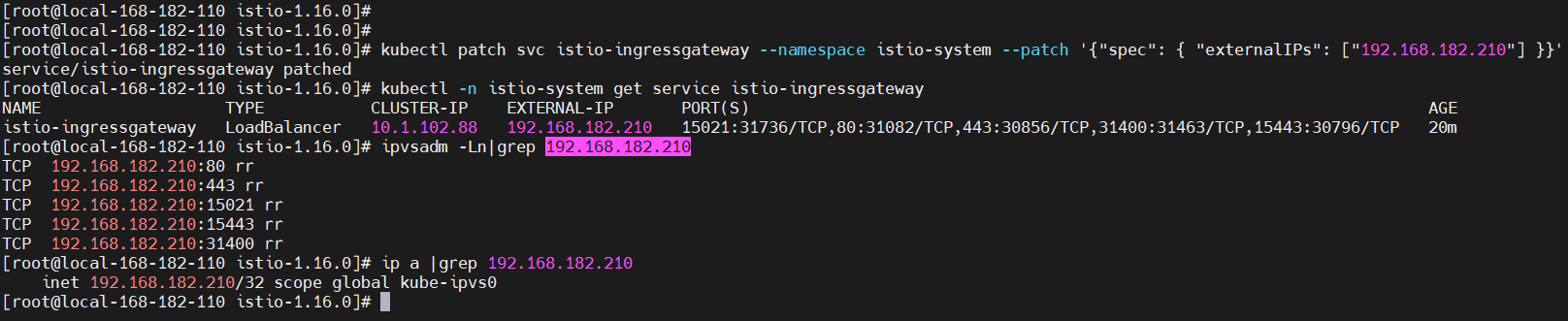

从上图可知,会把VIP帮到kube-ipvs0虚拟网卡上。接下来就可以通过VIP访问web
在这里插入图片描述

4)卸载bookinfo服务

cd /opt/istio/istioctl/istio-1.16.0
sh samples/bookinfo/platform/kube/cleanup.sh

5)卸载 istio

istioctl manifest generate --set profile=demo | kubectl delete -f -

七、Istio Gateway 示例演示

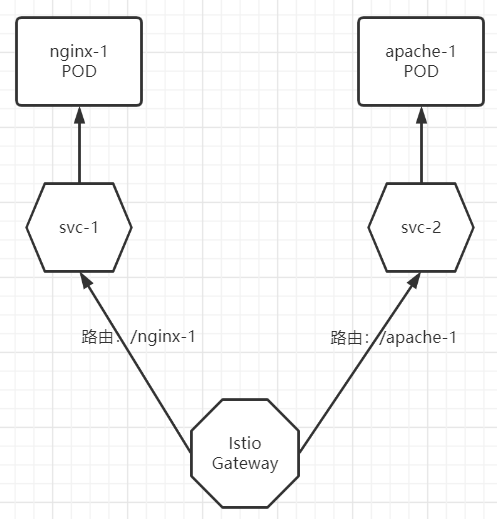

在这里插入图片描述

1)Helm 安装 Nginx,Apache

# 添加chart源
helm repo add bitnami https://charts.bitnami.com/bitnami# 安装Nginx
helm pull bitnami/nginx --version 13.2.1
helm install my-nginx-1 ./nginx-13.2.1.tgz# 安装Apache
helm pull bitnami/apache --version 9.2.7
helm install my-apache-1 ./apache-9.2.7.tgz

2)http 测试

1、配置 Gateway

网关将是 应用于在带有标签的容器上运行的代理 app: my-grafana-gateway


cat >my-http-gw.yaml<

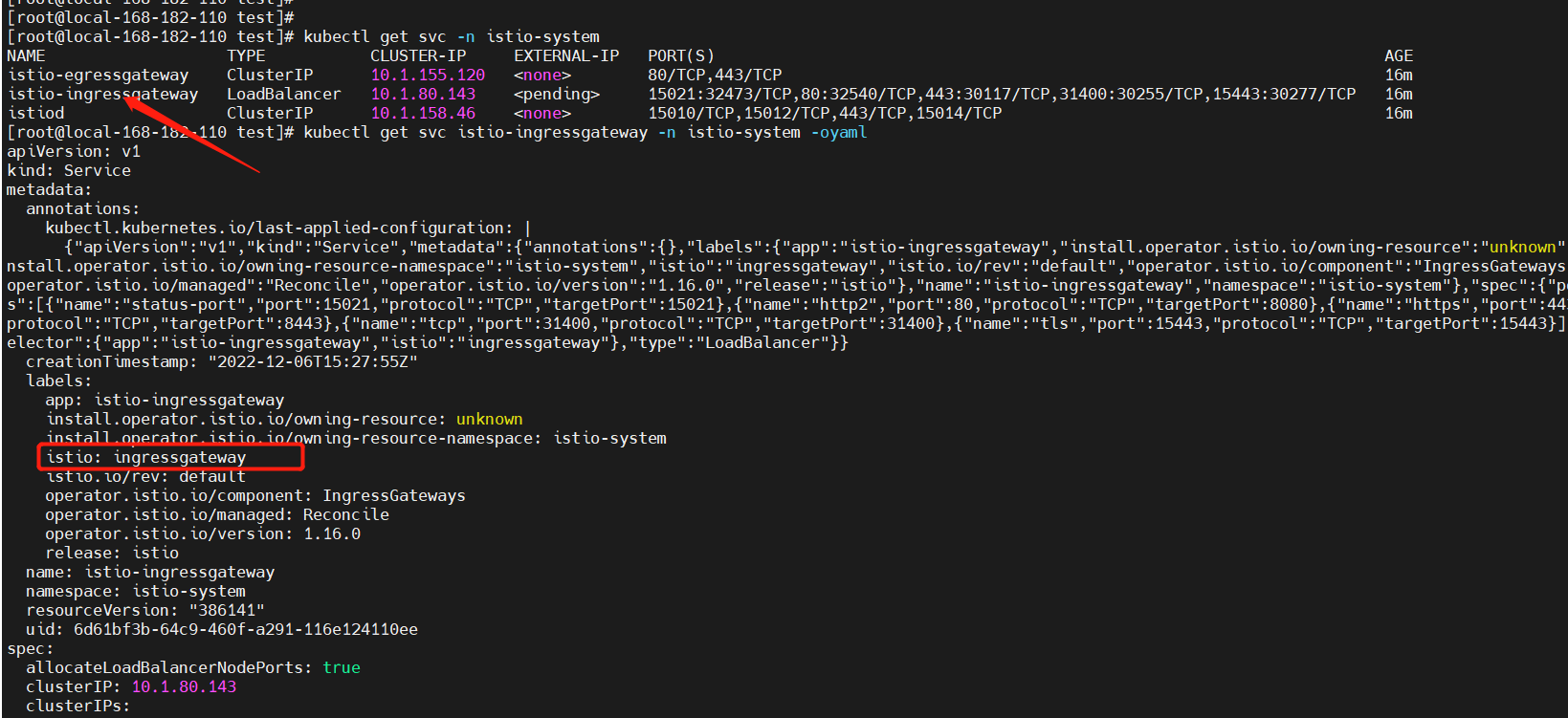

使用默认网关,istio: ingressgateway需要跟默认网关svc的labels字段对应。
在这里插入图片描述

2、配置 VirtualService

要为进入上面的 Gateway 的流量配置相应的路由,必须为同一个 host 定义一个 VirtualService,并使用配置中的 gateways 字段绑定到前面定义的 Gateway 上:

cat >my-http-vs.yaml<

因为我们是本地测试,肯定没法使用公网的LB,因此我们可以直接将externalip修改为某个node的ip或者同网段的VIP,且type: LoadBalancer,这样就能通过80端口访问

kubectl -n istio-system get service istio-ingressgateway# 192.168.182.210为VIP,无需自动创建,这个vip会自动绑定到kube-ipvs0虚拟网卡上
kubectl patch svc istio-ingressgateway --namespace istio-system --patch '{"spec": { "externalIPs": ["192.168.182.210"] }}'

在这里插入图片描述
配置hosts

192.168.182.210 my-http-gw.com

3、测试验证

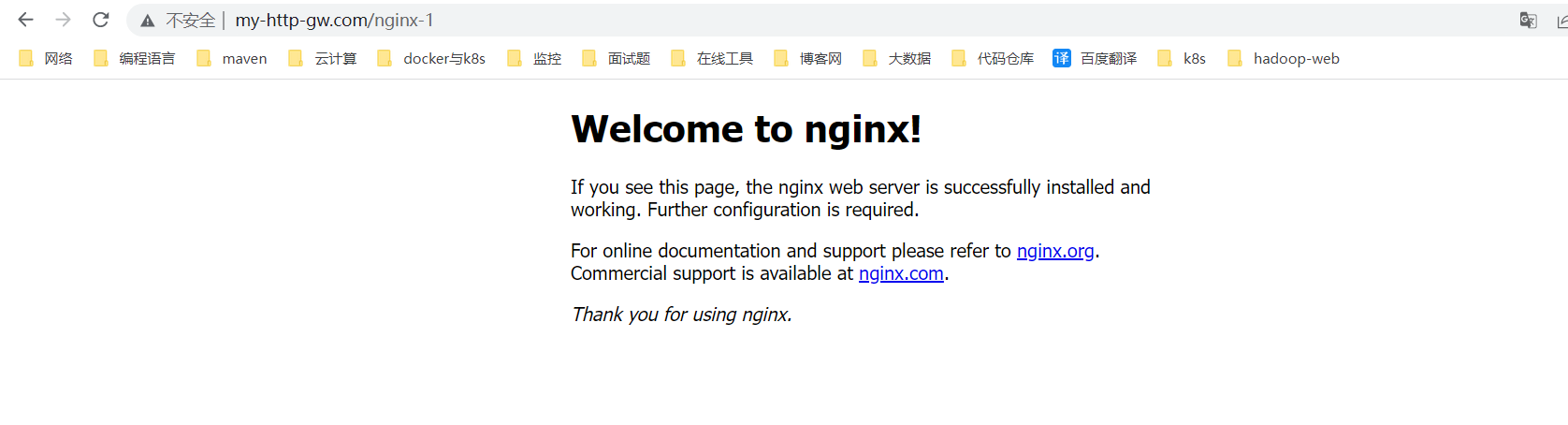

http://my-http-gw.com/nginx-1
在这里插入图片描述

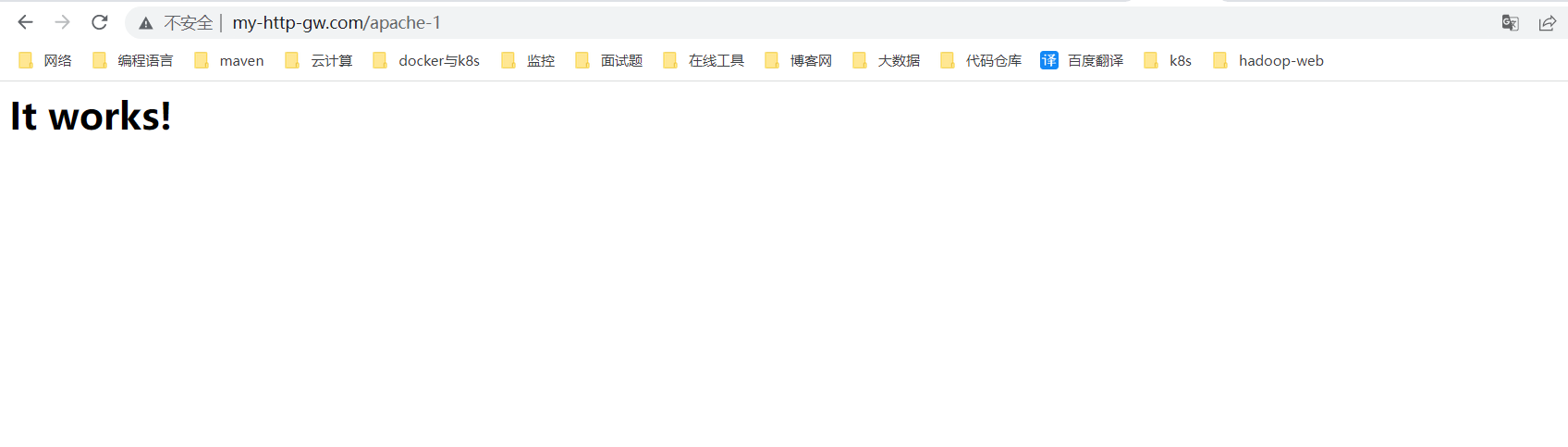

http://my-http-gw.com/apache-1
在这里插入图片描述

3)https 测试

1、生成证书(有证书可忽略)

自签名证书来只允许 https 流量来保证 istio ingress gateway 的安全。

openssl req -x509 -nodes -newkey rsa:2048 -keyout my-http-gw.com.key -out my-http-gw.com.cert -subj "/CN=*.my-http-gw.com"### 证书添加到 kubernetes secret
kubectl create -n istio-system secret tls istio-ingressgateway-certs --key my-http-gw.com.key --cert my-http-gw.com.cert### 查看证书和私钥是否部署成功
kubectl exec -it -n istio-system \$(kubectl -n istio-system get pods \-l istio=ingressgateway \-o jsonpath='{.items[0].metadata.name}') \-- ls -l /etc/istio/ingressgateway-certs/

2、配置 Gateway 和 VirtualService

网关将是 应用于在带有标签的容器上运行的代理 app: my-grafana-gateway

cat >my-https.yaml<

八、Ingress Controller 与 Istio Gateway 比较

K8S官方维护的Nginx Ingress Controller及 Istio Gateway 比较:

NGINX Ingress ControllerIstio Gateway
根据HTTP Header选择路由规则仅支持单个Header,不支持多个Header组合支持
Header规则支持正则表达式支持支持
服务之间设置权重拆分流量支持支持
Header和权重规则组合使用支持支持
路由规则检查不支持支持
路由规则粒度serviceservice下的不同pod
支持的协议HTTP1.1/HTTP2/gRPC/TCP/WebsocketsHTTP1.1/HTTP2/gRPC/TCP/Websockets/MongoDB

这样一比较,就很显然看出,Istio Gateway比Ingress Controller强大,这里只是介绍了常用的负载转发功能,还有流量控制,安全控制等功能,如果只是简单的负载转发用istio就点大材小用了,如果公司需要更复杂网络管控,可以选择istio,所以一般在生产环境中可以使用Istio Gateway应对复杂的网络环境。

Istio Gateway 介绍与 简单使用就先到这里了,有疑问的小伙伴欢迎给我留言,后续会持续更新【云原生+大数据】相关的文章,请小伙伴耐心等待~
