• 关于神经网络（NN，Neural Network）的工具都在 torch.nn 里面

一、Containers 基本骨架

1. Module

• 对于所有神经网络的一个基本的类，提供一个基本骨架，所有自建的网络都需要继承该类
• 官方文档中的示例模板代码如下：

import torch.nn as nn
import torch.nn.functional as Fclass Model(nn.Module):		# 类名可以改成自己的，但是必须要继承 nn.Module 类def __init__(self):		# 初始化函数super().__init__()	# 这句必须要有，调用父类的初始化函数self.conv1 = nn.Conv2d(1, 20, 5)self.conv2 = nn.Conv2d(20, 20, 5)def forward(self, x):		# 前向传播函数，处理输入数据并返回处理数据部分，应该在每个子类里重写x = F.relu(self.conv1(x))return F.relu(self.conv2(x))

• 自己重写的时候可以纯手写，也可以通过以下方式来进行快速的实现：

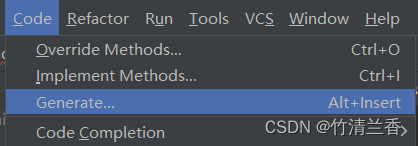

  • 选择 Code⟶Generate\rm Code\longrightarrow GenerateCode⟶Generate

  • 选择 OverrideMethods\rm Override\ \ MethodsOverride  Methods

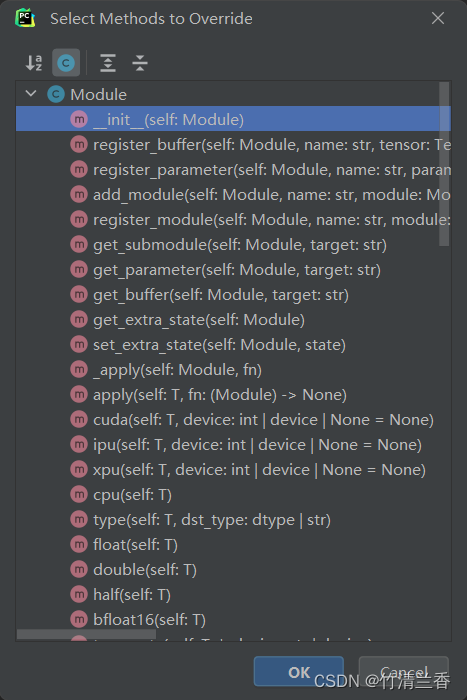

  • 再选择要重写的函数即可：


• 改写后的示例：

import torch
from torch import nnclass MyModel(nn.Module):def __init__(self):super().__init__()def forward(self, input):output = input + 1return outputmo = MyModel()  # 创建一个神经网络
x = torch.tensor(1.0)   # 创建数据
output = mo(x)  # 使用数据
print(output)

2. Sequential

• 使用 Sequential 的好处是使代码变得简洁，如官方文档中的模板：

model = nn.Sequential(nn.Conv2d(1,20,5),nn.ReLU(),nn.Conv2d(20,64,5),nn.ReLU())

• 这样就使两次卷积和非线性激活的操作变得比较清晰简洁。

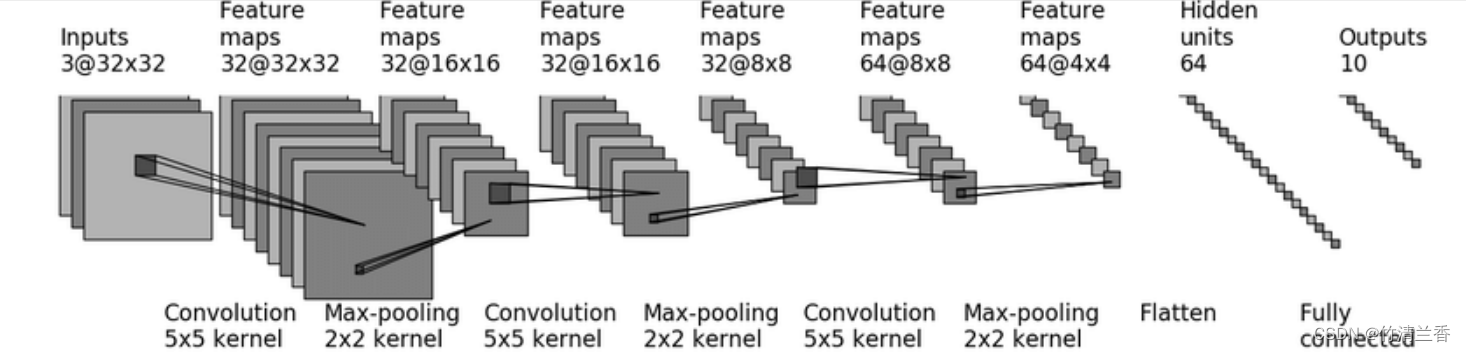

• 将要实现的网络模型如下：


• 示例代码如下（其中的 padding、 stride 等参数可以结合上面的图片并通过官方文档 torch.nn.Conv2d 中的 shape\rm shapeshape 部分的公式推算出）：

import torch
from torch import nn
from torch.nn import Conv2d, MaxPool2d, Flatten, Linear, Sequential
from torch.utils.tensorboard import SummaryWriterclass MyModel(nn.Module):def __init__(self):super(MyModel, self).__init__()self.model1 = Sequential(Conv2d(3, 32, 5, padding=2),MaxPool2d(2),Conv2d(32, 32, 5, padding=2),MaxPool2d(2),Conv2d(32, 64, 5, padding=2),MaxPool2d(2),Flatten(),Linear(1024, 64),Linear(64, 10))def forward(self, x):x = self.model1(x)return xmo = MyModel()
print(mo)
input = torch.ones((64, 3, 32, 32))
output = mo(input)
print(output.shape)writer = SummaryWriter("logs_seq")
writer.add_graph(mo, input)
writer.close()

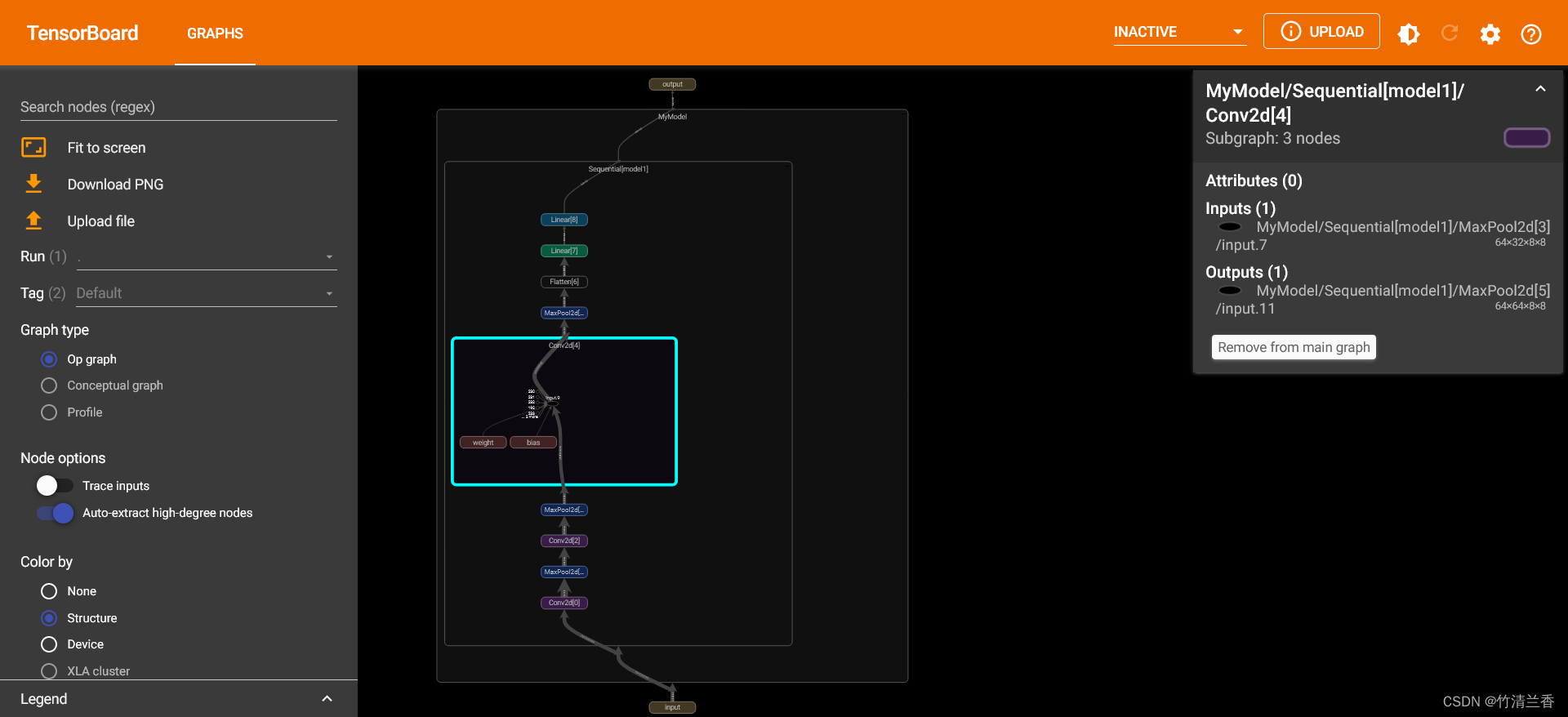

• 可视化结果如下，可以通过双击其中的结点来展开查看内部的子结构：


二、 Convolution Layers 卷积层

1. torch.nn.functional

• torch.nn 是对 torch.nn.functional 的封装，因此 torch.nn.functional 中的内容会更加详细一些。

① Conv2d

• torch.nn.functional.conv2d 常用的参数如下：
  • input：tensor 数据类型，要求形状的格式为 (minibatch,in_channels,iH,iW)(minibatch,in\_channels,iH,iW)(minibatch,in_channels,iH,iW)
  • weight：权重，即卷积核
  • bias：偏置，缺省值为 None
  • stride：步径，缺省值为 1，该参数的输入可为单值，也可为元组(sH,sW)(sH,sW)(sH,sW)，横向和纵向
  • padding：缺省值为 0
• 卷积操作的原理这里就不做更多介绍了，下面展示的是如何使用的代码：

import torch
import torch.nn.functional as Finput = torch.tensor([[1, 2, 0, 3, 1],[0, 1, 2, 3, 1],[1, 2, 1, 0, 0],[5, 2, 3, 1, 1],[2, 1, 0, 1, 1]])kernel = torch.tensor([[1, 2, 1],[0, 1, 0],[2, 1, 0]])input = torch.reshape(input, (1, 1, 5, 5))  # 1 batch_size, 1 通道, 5×5大小
kernel = torch.reshape(kernel, (1, 1, 3, 3))print(input.shape)  # 原大小为[5, 5]，reshape后大小为[1, 1, 5, 5]
print(kernel.shape)  # 原大小为[3, 3]，reshape后大小为[1, 1, 3, 3]output = F.conv2d(input, kernel, stride=1)      # 步长为 1
print(output)output2 = F.conv2d(input, kernel, stride=2)      # 步长为 2
print(output2)output3 = F.conv2d(input, kernel, stride=1, padding=1)      # padding是对图像边缘的填充
print(output3)

2. torch.nn

① Conv2d

• torch.nn.conv2d 常用的参数如下：
  • in_channels：输入通道数，彩色图像一般为 3
  • out_channels：输出通道数
  • kernel_size：卷积核大小
  • stride：步径，缺省值为 1，该参数的输入可为单值，也可为元组(sH,sW)(sH,sW)(sH,sW)，纵向和横向
  • padding：缺省值为 0
  • dilation：卷积核每个对应位的距离，缺省值为 1
  • groups：缺省值为 1 ，一般情况不会用到，只在分组卷积时才会用到
  • bias：偏置，缺省值为 True，即在最后的结果上加减一个常数
  • padding_mode：缺省值为’zero’，padding 填充时会用到，选择 padding 的填充模式

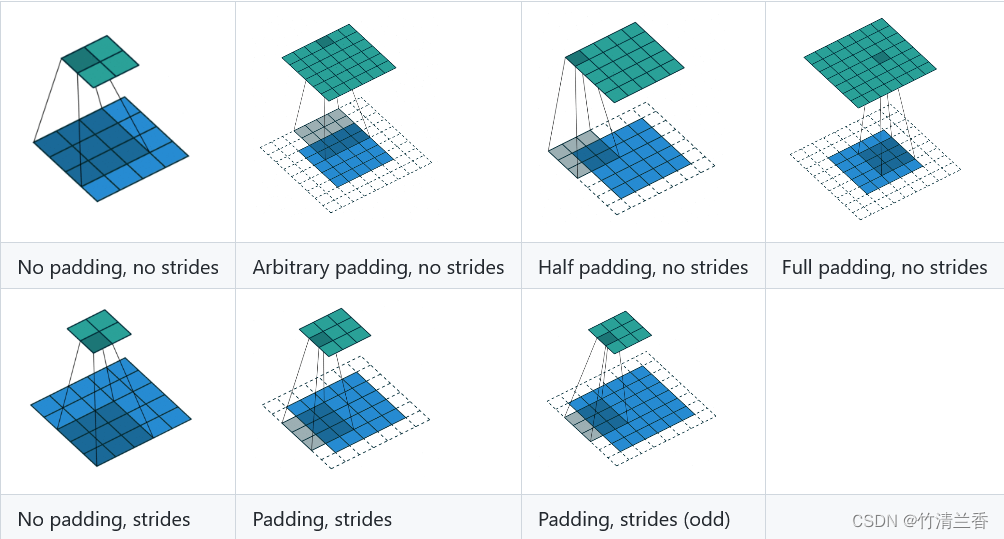

• 对于上面的概念比较模糊，可以看看这个可视化的图像来进一步理解：

• 仍然使用 CIFAR10\rm CIFAR10CIFAR10 数据集，代码示例如下：

import torch
import torchvision
from torch import nn
from torch.nn import Conv2d
from torch.utils.data import DataLoader
from torch.utils.tensorboard import SummaryWriterdataset = torchvision.datasets.CIFAR10("../dataset/CIFAR10", train=False, transform=torchvision.transforms.ToTensor(),download=True)
dataloader = DataLoader(dataset, batch_size=64)class MyModel(nn.Module):def __init__(self):super(MyModel, self).__init__()self.conv1 = Conv2d(in_channels=3, out_channels=6, kernel_size=3, stride=1, padding=0)def forward(self, x):x = self.conv1(x)return xmo = MyModel()writer = SummaryWriter("logs")step = 0
for data in dataloader:imgs, targets = dataoutput = mo(imgs)print(imgs.shape)print(output.shape)# torch.Size([64, 3, 32, 32])writer.add_images("input", imgs, step)# torch.Size([64, 6, 30, 30])  -> [xxx, 3, 30, 30]output = torch.reshape(output, (-1, 3, 30, 30))writer.add_images("output", output, step)step = step + 1

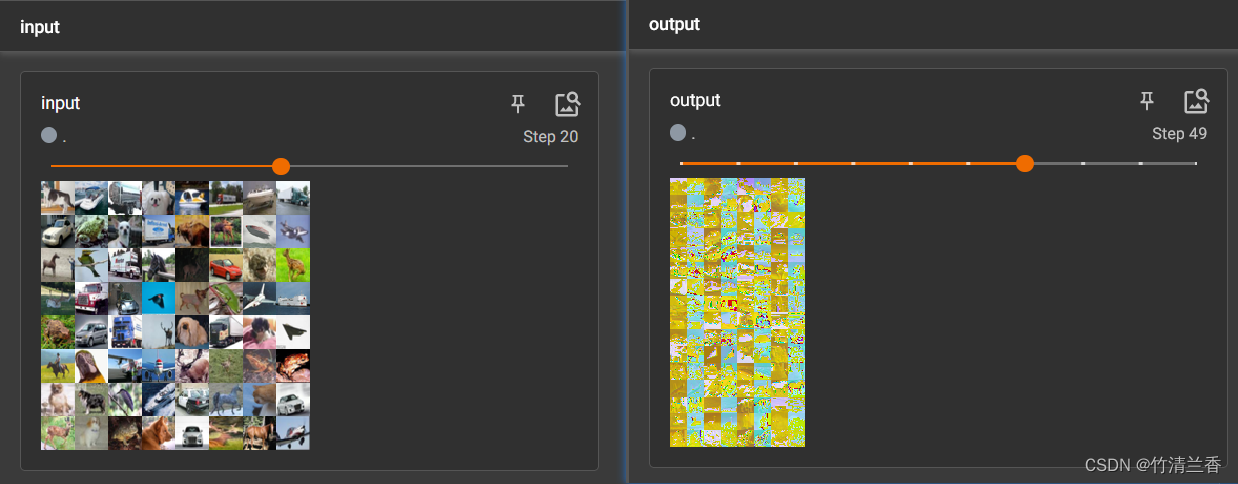

• tensorboardtensorboardtensorboard 中的结果如下：


三、Pooling layers 池化层

1. nn.MaxPool2d 下采样（最大池化）

• 与之相对应的还有 nn.MaxUnpool2d 上采样。
• torch.nn.MaxPool2d 常用的参数如下：

  • kernel_size：卷积核大小

  • stride：步径，缺省值为卷积核大小

  • padding：缺省值为 0

  • dilation：卷积核每个对应位的距离，缺省值为 1，示意图如下：


  • return_indices ：缺省值为 False，用得较少

  • ceil_mode ：缺省值为 False，使用 floor 模式，当值为 True 时使用 ciel 模式，和卷积核相乘时选中的图像的大小小于卷积核大小时进行保留。

• 输入和输出的数据都是四维的，示例代码如下：

from torch import nn
from torch.nn import MaxPool2dclass MyModel(nn.Module):def __init__(self):super(MyModel, self).__init__()self.maxpool1 = MaxPool2d(kernel_size=3, ceil_mode=True)def forward(self, input):output = self.maxpool1(input)return outputinput = torch.tensor([[1, 2, 0, 3, 1],[0, 1, 2, 3, 1],[1, 2, 1, 0, 0],[5, 2, 3, 1, 1],[2, 1, 0, 1, 1]], dtype=torch.float32)input = torch.reshape(input, (-1, 1, 5, 5))
print(input.shape)
mo = MyModel()
output = mo(input)
print(output)

• 最大池化的作用就是降低数据的维度，减少数据量，提高网络的训练速度，就相当于看视频从 1080p 到 720p，传达的内容没有受到太大的影响，但是视频文件的大小却大大减少。
• 处理图片的代码示例：

import torch
import torchvision
from torch import nn
from torch.nn import MaxPool2d
from torch.utils.data import DataLoader
from torch.utils.tensorboard import SummaryWriterclass MyModel(nn.Module):def __init__(self):super(MyModel, self).__init__()self.maxpool1 = MaxPool2d(kernel_size=3, ceil_mode=False)def forward(self, input):output = self.maxpool1(input)return outputdataset = torchvision.datasets.CIFAR10("../dataset/CIFAR10", train=False, download=True,transform=torchvision.transforms.ToTensor())dataloader = DataLoader(dataset, batch_size=64)
mo = MyModel()
writer = SummaryWriter("logs_maxpool")
step = 0for data in dataloader:imgs, targets = datawriter.add_images("inputMP", imgs, step)output = mo(imgs)writer.add_images("outputMP", output, step)step = step + 1writer.close()

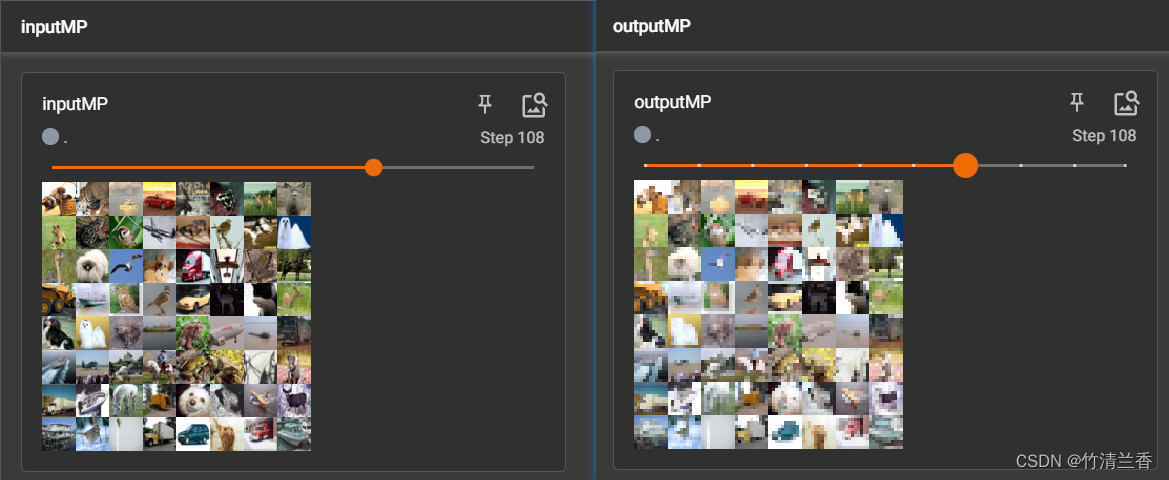

• 运行结果如下：


四、Non-linear Activations 非线性激活

• 非线性激活是为了为我们的神经网络中引入一些非线性的特质，非线性越多的话就越容易训练出符合各种特征的模型，得到更好的泛化能力。

1. ReLU

• 该类实现功能如下：

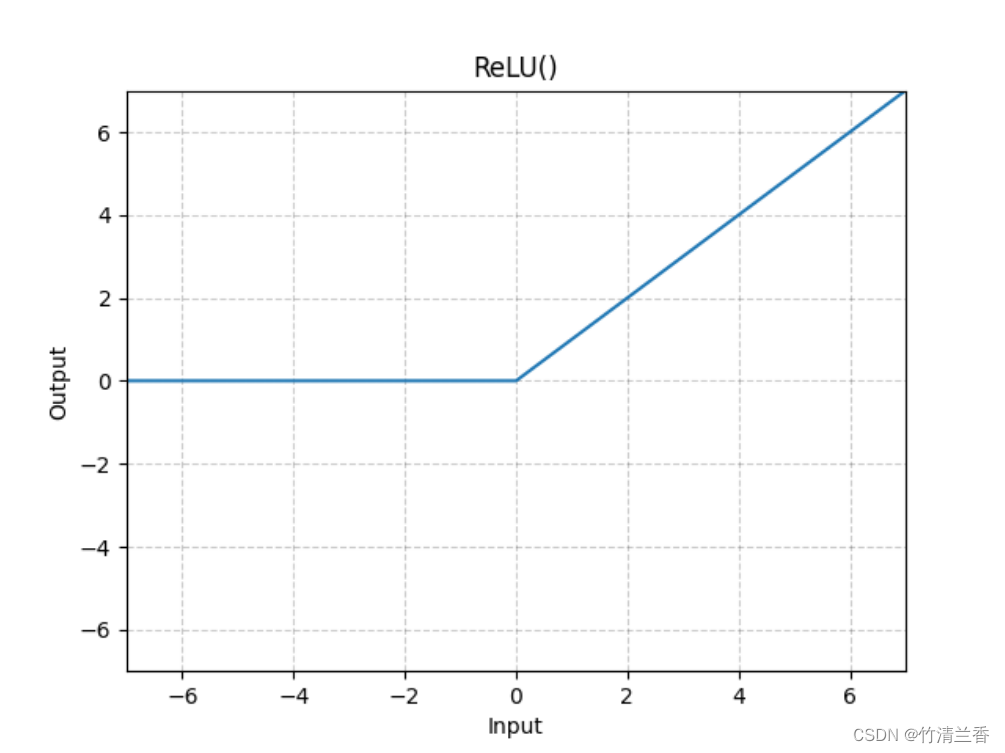

  ReLU(x)=(x)+=max(0,x)\rm ReLU(x)=(x)^+=max(0,x) ReLU(x)=(x)+=max(0,x)
• 当输入小于 0 时会被截断
• 在定义时有一个参数为 implace，缺省值为 False，作用是是否替换输入，即当该参数为 True 时，输入数据在处理换之后会被处理结果所替代。一般不填此参数，即保留原数据防止信息的丢失。
• 示例代码如下：

import torch
from torch import nn
from torch.nn import ReLUclass MyModel(nn.Module):def __init__(self):super(MyModel, self).__init__()self.relu1 = ReLU()def forward(self, input):output = self.relu1(input)return outputinput = torch.tensor([[1, -0.5],[-1, 3]])input = torch.reshape(input, (-1, 1, 2, 2))
print(input.shape)
mo = MyModel()
output = mo(input)
print(output)

2. Sigmod

• 都懂，原理略
• 示例代码如下：

import torch
import torchvision
from torch import nn
from torch.nn import ReLU, Sigmoid
from torch.utils.data import DataLoader
from torch.utils.tensorboard import SummaryWriterclass MyModel(nn.Module):def __init__(self):super(MyModel, self).__init__()self.relu1 = ReLU()self.sigmoid1 = Sigmoid()def forward(self, input):output = self.sigmoid1(input)return outputdataset = torchvision.datasets.CIFAR10("../dataset/CIFAR10", train=False, download=True,transform=torchvision.transforms.ToTensor())dataloader = DataLoader(dataset, batch_size=64)mo = MyModel()writer = SummaryWriter("logs_sig")
step = 0
for data in dataloader:imgs, targets = datawriter.add_images("inputSig", imgs, global_step=step)output = mo(imgs)writer.add_images("outputSig", output, step)step += 1writer.close()

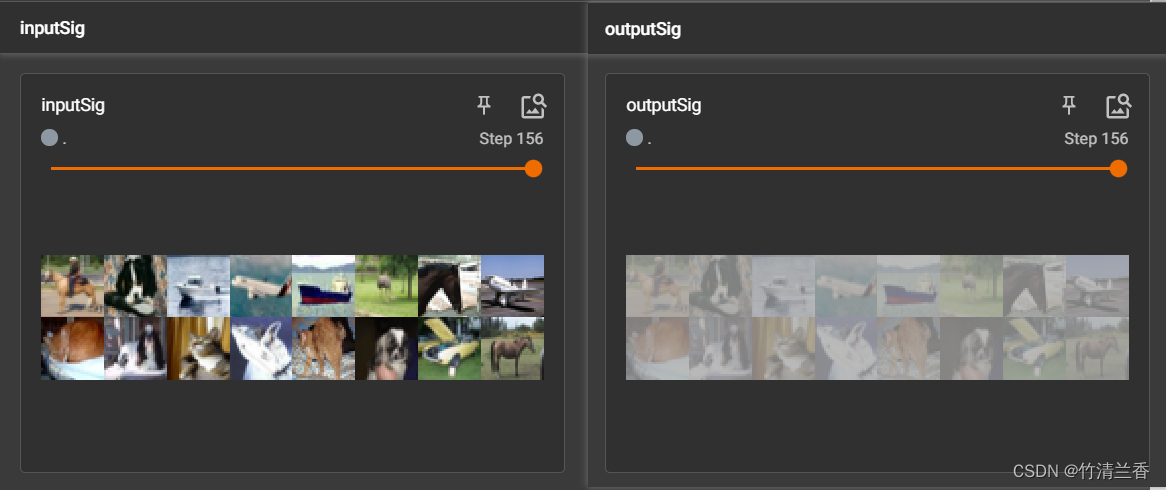

• 运行结果如下：


五、Linear Layers 线性层

1. torch.nn.Linear

• 对输入应用如下的线性变换：
  y=xAT+by=xA^T+b y=xAT+b
• torch.nn.Linear 的参数如下：
  • in_features ：输入特征数
  • out_features ：输出特征数
  • bias ：偏置，即上面公式中的 b，缺省值为 True
• 示例代码如下：

import torch
import torchvision
from torch import nn
from torch.nn import Linear
from torch.utils.data import DataLoaderdataset = torchvision.datasets.CIFAR10("../dataset/CIFAR10", train=False, transform=torchvision.transforms.ToTensor(),download=True)dataloader = DataLoader(dataset, batch_size=64)class MyModel(nn.Module):def __init__(self):super(MyModel, self).__init__()self.linear1 = Linear(196608, 10)def forward(self, input):output = self.linear1(input)return outputmo = MyModel()for data in dataloader:imgs, targets = dataprint(imgs.shape)# flatten 把图像展平的函数，输入的图像为 Tensor 类型output = torch.flatten(imgs)print(output.shape)output = mo(output)print(output.shape)

• 其中 flatten 为将图像展平的函数。

六、Loss Functions 损失函数

• 损失函数的作用：
  • 计算实际输出和目标之间的差距
  • 为我们更新输出提供一定的依据（反向传播）

1. torch.nn.L1Loss

• torch.nn.L1Loss使用的示例代码如下：

import torch
from torch.nn import L1Lossinputs = torch.tensor([1, 2, 3], dtype=torch.float32)
targets = torch.tensor([1, 2, 5], dtype=torch.float32)inputs = torch.reshape(inputs, (1, 1, 1, 3))
targets = torch.reshape(targets, (1, 1, 1, 3))
# mean(Defalt): (0+0+2)/3 = 0.667
# sum: 0 + 0 + 2 = 2
loss = L1Loss(reduction='sum')
result = loss(inputs, targets)print(result)

• 其中参数 reduction 的默认值是 mean，即求平均，对于代码中的例子，对应位置作差后取平均值得到的结果为 0.667，设置参数值为 sum 后达到的结果为 2。

2. torch.nn.MSELoss

• 平方差（MSE，mean squared error）损失 torch.nn.MSELoss 的示例代码如下：

import torch
from torch import nninputs = torch.tensor([1, 2, 3], dtype=torch.float32)
targets = torch.tensor([1, 2, 5], dtype=torch.float32)inputs = torch.reshape(inputs, (1, 1, 1, 3))
targets = torch.reshape(targets, (1, 1, 1, 3))
# (0+0+0+2**2)/3 = 1.3333
loss_mse = nn.MSELoss()
result_mse = loss_mse(inputs, targets)print(result_mse)

3. torch.nn.CrossEntropyLoss

• 交叉熵损失 torch.nn.CrossEntropyLoss （可以到这个官方文档中查看具体的公式以及说明）的示例代码如下：

import torch
from torch import nnx = torch.tensor([0.1, 0.2, 0.3])
y = torch.tensor([1])
x = torch.reshape(x, (1, 3))
loss_cross = nn.CrossEntropyLoss()
# -0.2+ln(exp(0.1)+exp(0.2)+exp(0.3))
result_cross = loss_cross(x, y)
print(result_cross)

• 在网络中使用该类（复用之前 Sequential 中的网络代码）：

import torchvision
from torch import nn
from torch.nn import Sequential, Conv2d, MaxPool2d, Flatten, Linear
from torch.utils.data import DataLoaderdataset = torchvision.datasets.CIFAR10("../dataset/CIFAR10", train=False, transform=torchvision.transforms.ToTensor(),download=True)dataloader = DataLoader(dataset, batch_size=1)class MyModel(nn.Module):def __init__(self):super(MyModel, self).__init__()self.model1 = Sequential(Conv2d(3, 32, 5, padding=2),MaxPool2d(2),Conv2d(32, 32, 5, padding=2),MaxPool2d(2),Conv2d(32, 64, 5, padding=2),MaxPool2d(2),Flatten(),Linear(1024, 64),Linear(64, 10))def forward(self, x):x = self.model1(x)return xloss = nn.CrossEntropyLoss()
mo = MyModel()
for data in dataloader:imgs, targets = dataoutputs = mo(imgs)# print(outputs)# print(targets)result_loss = loss(outputs, targets)print(result_loss)# 反向传播计算梯度result_loss.backward()

七、Optimizer 优化器

• 利用上一个章节中的反向传播计算出的梯度，使用优化器（torch.optim）对参数进行调整，进而实现误差降低的目的。

1. 简介

• 优化器的使用步骤：
  1. 构造优化器
     例如：optimizer = optim.SGD(model.parameters(), lr=0.01, momentum=0.9)
     选择一个优化器对应的算法，然后在优化器中放入优化的参数、学习速率（LR）以及不同算法需要的特定的参数。
  2. 调用 step() 方法
     利用之前得到的梯度对参数进行更新

2. 代码示例

• 使用随机梯度下降算法和上一章节的网络进行的计算，要点都写在代码的注释里了：

import torch
import torchvision
from torch import nn
from torch.nn import Sequential, Conv2d, MaxPool2d, Flatten, Linear
from torch.utils.data import DataLoader# 使用数据集并转成 tensor 数据类型
dataset = torchvision.datasets.CIFAR10("../dataset/CIFAR10", train=False, transform=torchvision.transforms.ToTensor(),download=True)
# 使用 DataLoader 加载数据集
dataloader = DataLoader(dataset, batch_size=1)class MyModel(nn.Module):def __init__(self):super(MyModel, self).__init__()self.model1 = Sequential(Conv2d(3, 32, 5, padding=2),MaxPool2d(2),Conv2d(32, 32, 5, padding=2),MaxPool2d(2),Conv2d(32, 64, 5, padding=2),MaxPool2d(2),Flatten(),Linear(1024, 64),Linear(64, 10))def forward(self, x):x = self.model1(x)return xloss = nn.CrossEntropyLoss()
mo = MyModel()
# 使用随机梯度下降算法（SGD）
optim = torch.optim.SGD(mo.parameters(), lr=0.01)
# 进行 20 轮循环
for epoch in range(20):# 每一轮的整体 lossrunning_loss = 0.0for data in dataloader:imgs, targets = dataoutputs = mo(imgs)result_loss = loss(outputs, targets)# 梯度清零，防止对下一轮循环产生影响optim.zero_grad()# 反向传播得到梯度result_loss.backward()# 对参数调优optim.step()print(result_loss)running_loss = running_loss + result_lossprint(running_loss)

总结

• 本篇文章主要介绍了 Pytorch\rm PytorchPytorch 中 torch.nn 有关神经网络的相关内容，包括其中的相关模块的使用方法。
• 在容器（Containers） 中介绍了 torch.nn.Module，它是所有神经网络的一个基本的类，提供一个基本骨架，所有自建的网络都需要继承该类；同时还介绍了 torch.nn.Sequential，它的作用是整合不同的操作，使代码变得简洁。
• 在卷积层（Convolution Layers） 中介绍了 torch.nn.functional 和 torch.nn 中的 Conv2d 类，torch.nn 是对 torch.nn.functional 的封装，因此 torch.nn.functional 中的内容会更加详细一些。
• 在池化层（Pooling layers） 中介绍了 nn.MaxPool2d 下采样（最大池化），它的作用就是降低数据的维度，减少数据量，提高网络的训练速度。
• 在非线性激活（Non-linear Activations） 中介绍了 ReLU 以及 Sigmod 的使用，非线性激活是为了为我们的神经网络中引入一些非线性的特质，非线性越多的话就越容易训练出符合各种特征的模型，得到更好的泛化能力。
• 在线性层（Linear Layers） 中介绍了 torch.nn.Linear，作用是进行线性变换。
• 在损失函数（Loss Functions） 中介绍了 L1Loss、MSELoss、CrossEntropyLoss三种损失函数的使用方法。
• 最后还介绍了优化器（Optimizer），它的作用是利用反向传播计算出的梯度对参数进行调整，进而实现误差降低的目的。
