移动网络技术--名词介绍
创始人
2024-04-21 15:40:28
0

GPRS网络制式(General Packet Radio Service)为“通用分组无线服务”,它是利用“包交换”(Packet-Switched)的概念所发展出的一套基于GSM系统的无线传输方式。

GGSN(Gateway GPRS Supporting Node,网关GPRS支持节点)
SGSN(ServinGSN,服务GPRS支持节点)
GSN有两种类型:一种为服务GSN(ServingGSN,SGSN),另一种为网关GSN(Gateway GSN,GGSN)。SGSN的主要作用是记录移动台的当前位置信息,并且在移动台和GGSN之间完成移动分组数据的发送和接收。GGSN主要是起网关作用,它可以和多种不同的数据网络连接,如ISDN,PSPDN和LAN等。GGSN也称为GPRS路由器。

CMNET(China Mobile Network)是中国移动互联网的简写,是中国移动独立建设的全国性的、以宽带互联网技术为核心的电信数据基础网络。
CMNET、CMWAP都是手机上网使用的接入点的名称。通过CMNET可以获得完全的Internet访问权,通过CMWAP只能访问WAP网站,不过CMWAP使用HTTP代理协议和WAP网关协议可以访问到Internet,而CMNET则适用于所有协议,它也是标准的TCP/IP协议。
CMNET国家骨干网部分由北京、上海、广州、南京、武汉、成都、西安、沈阳八大省会城市节点构成。

GI和GN

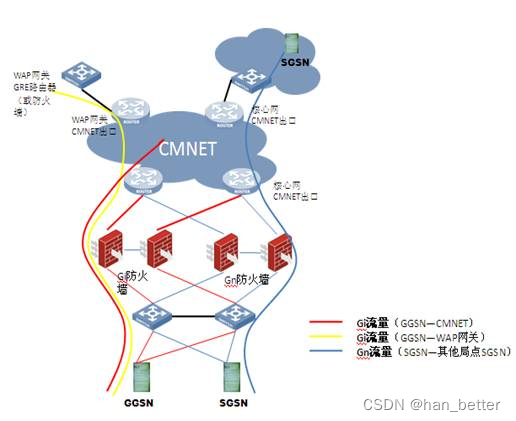

中国移动TD-LTE核心网中流量主要分为Gn和Gi两种。对于两种流量一般分别设置两组防火墙分别承载接入CMNET出口路由器。
在这里插入图片描述

其中,Gn流量主要为本地SGSN访问其他局点SGSN流量,用于请求漫游客户终端注册信息,由Gn防火墙做NAT后经CMNET至其他局点。
Gi流量主要分为两个部分,一部分为直接访问CMNET的流量,一部分为访问LTE业务的流量,两种流量通过手机终端的APN接入点不同,分别分配不同地址池的私网地址。
访问CMNET流量在Gi防火墙上做NAT后访问CMNET,访问LTE流量在GGSN上封装入GRE隧道,Gi防火墙直接转发,通过CMNET至LTEGRE路由器上解封装后访问WAP业务服务器。
在这里插入图片描述
在TD-LTE网络中,基本流量走向有两种,本地用户和漫游用户。
本地用户上网流量由终端至eNodeB(LTE无线基站)经PTN网络至SGSN,通过Gn链路到达GGSN,在GGSN上分为WAP流量和CMNET流量,WAP流量封装GRE隧道经防火墙、CMNET至LTE系统经过解封装至WAP服务器。CMNET流量由防火墙做NAT访问CMNET。
漫游用户上网流量在SGSN之前与本地用户一样,但由于本地SGSN没有漫游用户终端注册信息,需要通过Gn链路经Gn防火墙、CMNET访问其他局点SGSN请求此漫游用户的终端注册信息,当本地SGSN收到漫游用户终端注册信息后,上网流量在到达GGSN,后续访问过程则与本地用户一致。
Gi防火墙与Gn防火墙相比,Gi由于主要是访问CMNET,域间策略相对简单但业务量较大;Gn防火墙需要放通对于其他局点包括国际局点Gn地址,策略较为复杂,在几千条数量级,但业务量相对Gi防火墙较少。

UPF
User Plane Function – 用户平面功能

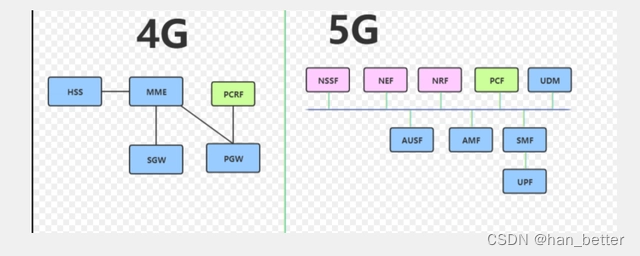

数据从基站到网络的路由转发是它的主要功能,是核心网里唯一的处理数据的模块,剩下的模块都是处理信令的,也就是做网络控制的。5G核心网是彻底的控制面与用户面分离,就是用户面模块仅仅处理数据,控制面模块仅仅负责实现网络管控。
用户平面功能(UPF)是3GPP 5G核心网系统架构的重要组成部分,主要负责5G核心网中用户平面数据包的路由和转发相关功能。UPF在5G的边缘计算和网络切片技术中发挥着低延迟和大带宽的重要作用。
在这里插入图片描述

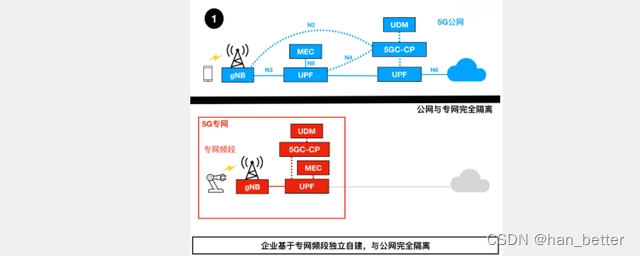

UPF是5G网络和多接入边缘计算(MEC)之间的连接锚点。所有的核心网络数据必须由UPF转发,然后才能流向外部网络。MEC是5G业务应用的标志能力。基于5GC的C/U分裂架构,控制面NF集中部署在中心DC,UPF下沉到网络边缘,可以降低传输时延,实现数据流的本地分流,缓解核心网的数据传输压力,从而提高网络数据处理效率,满足垂直行业对网络超低时延、超高带宽和安全性的需求。
在这里插入图片描述
三. UPF作为5GC网络的用户平面网元,主要支持UE业务数据的路由和转发、数据和业务识别、动作和策略执行等。UPF通过N4接口与会话管理功能(SMF)交互,由SMF直接控制和管理,并根据SMF发布的各种策略执行业务流处理。
在这里插入图片描述
