STM32CUBEMX开发GD32F303(17)----内部Flash读写
创始人
2024-04-22 12:29:06
0

概述

本章STM32CUBEMX配置STM32F103,并且在GD32F303中进行开发,同时通过开发板内进行验证。
本例程主要讲解如何对芯片自带Flash进行读写,用芯片内部Flash可以对一些需要断电保存的数据进行保存,无需加外部得存储芯片,本例程采用的是STM32F103ZET6进行移植,512K大小的Flash。
需要样片的可以加Qun申请:615061293。

csdn课程

课程更加详细。
https://download.csdn.net/course/detail/37152

样品申请

https://www.wjx.top/vm/mB2IKus.aspx

生成例程

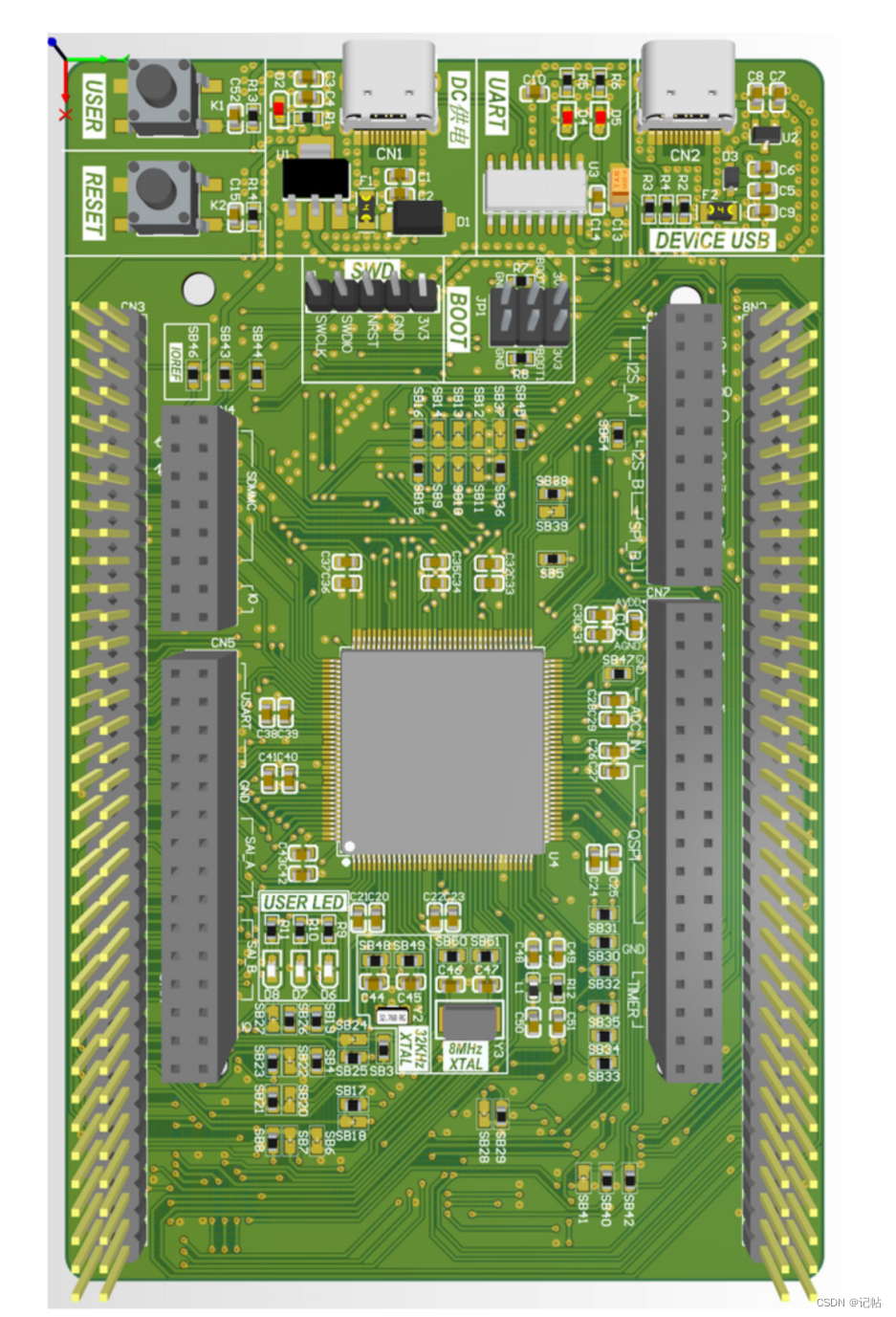

这里准备了自己绘制的开发板进行验证。
在这里插入图片描述

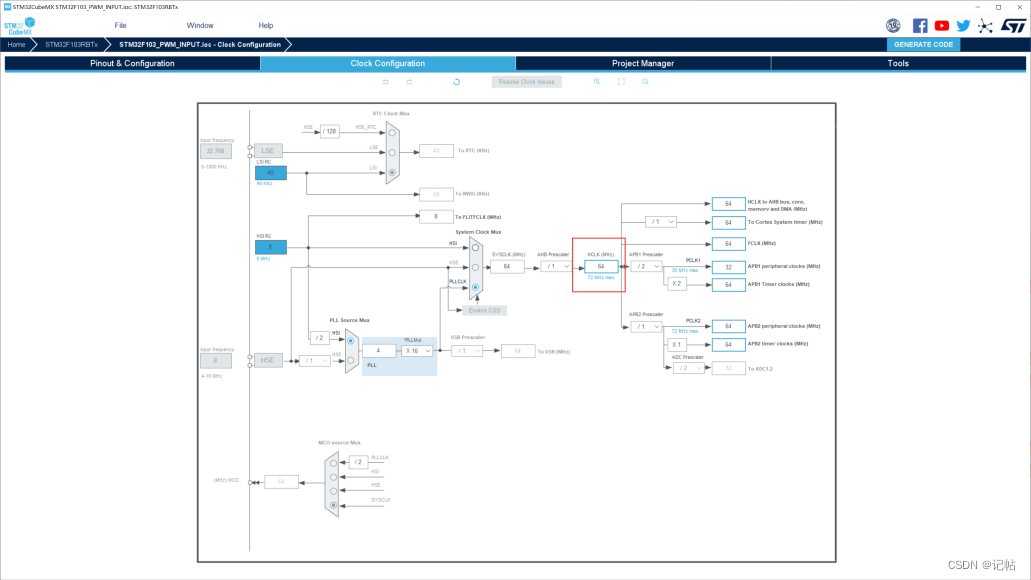

配置时钟树,配置时钟为64M。
在这里插入图片描述

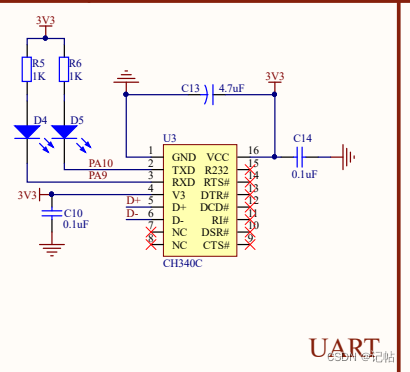

查看原理图,PA9和PA10设置为开发板的串口。
在这里插入图片描述

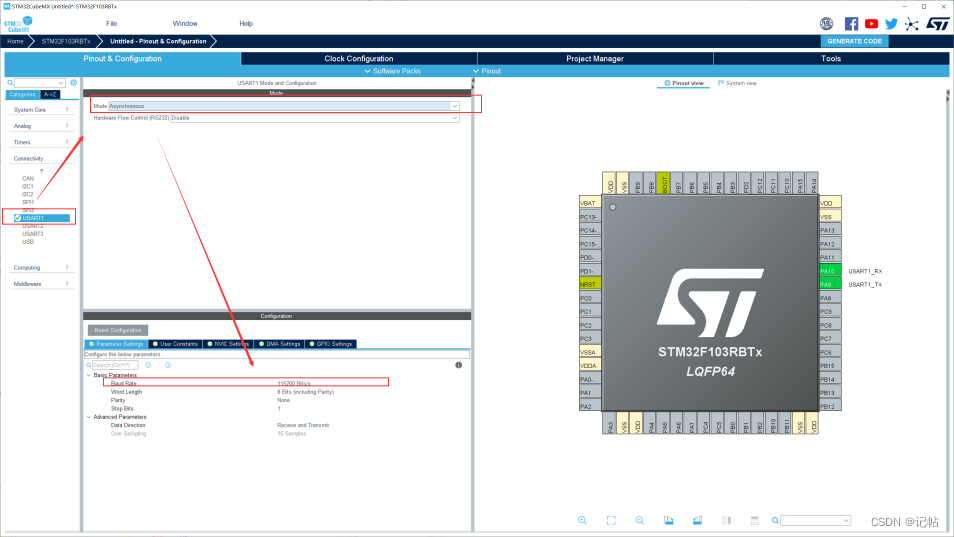

配置串口。
在这里插入图片描述

串口重定向

在main.c中,添加头文件,若不添加会出现 identifier “FILE” is undefined报错。

/* USER CODE BEGIN Includes */
#include "stdio.h"
/* USER CODE END Includes */

函数声明和串口重定向:

/* USER CODE BEGIN PFP */
/* retarget the C library printf function to the USART */
int fputc(int ch, FILE *f)
{HAL_UART_Transmit(&huart2 , (uint8_t *)&ch, 1, 0xFFFF);return ch;
}
/* USER CODE END PFP */

FLASH定义

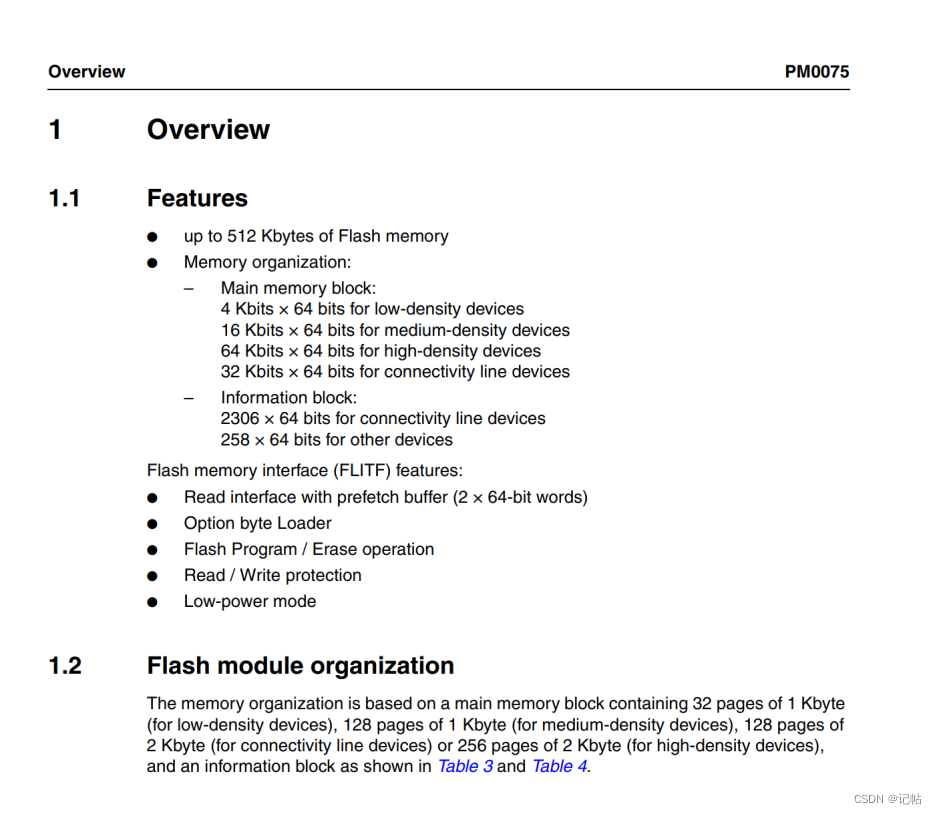

对于STM32F103,有低、钟、高密度的FLASH类型。
在这里插入图片描述

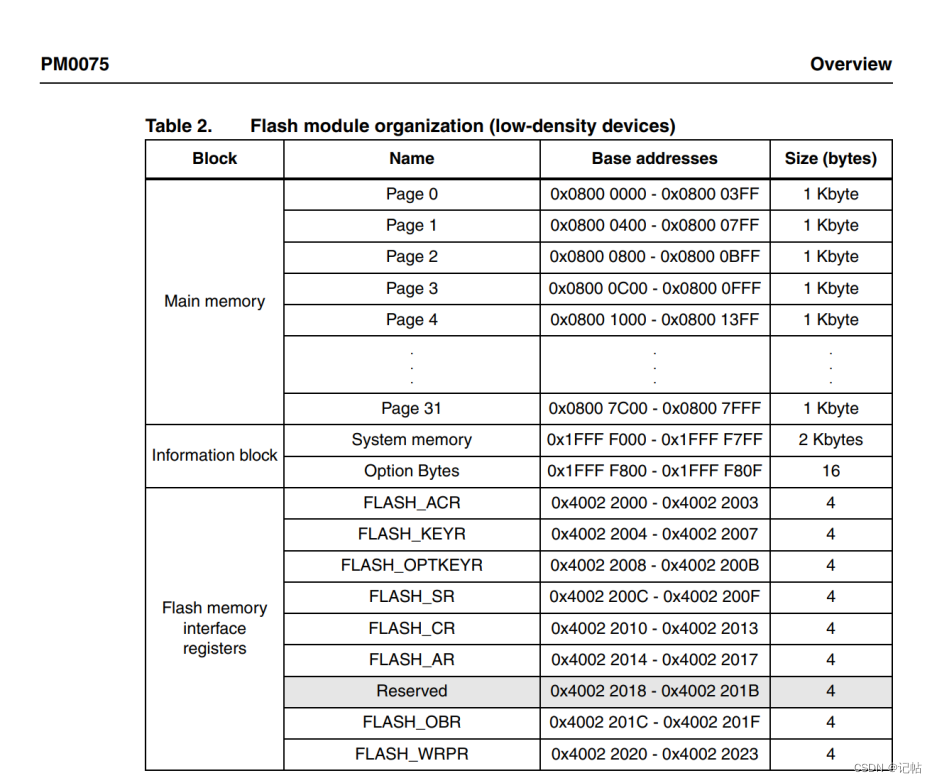

低密度

在这里插入图片描述

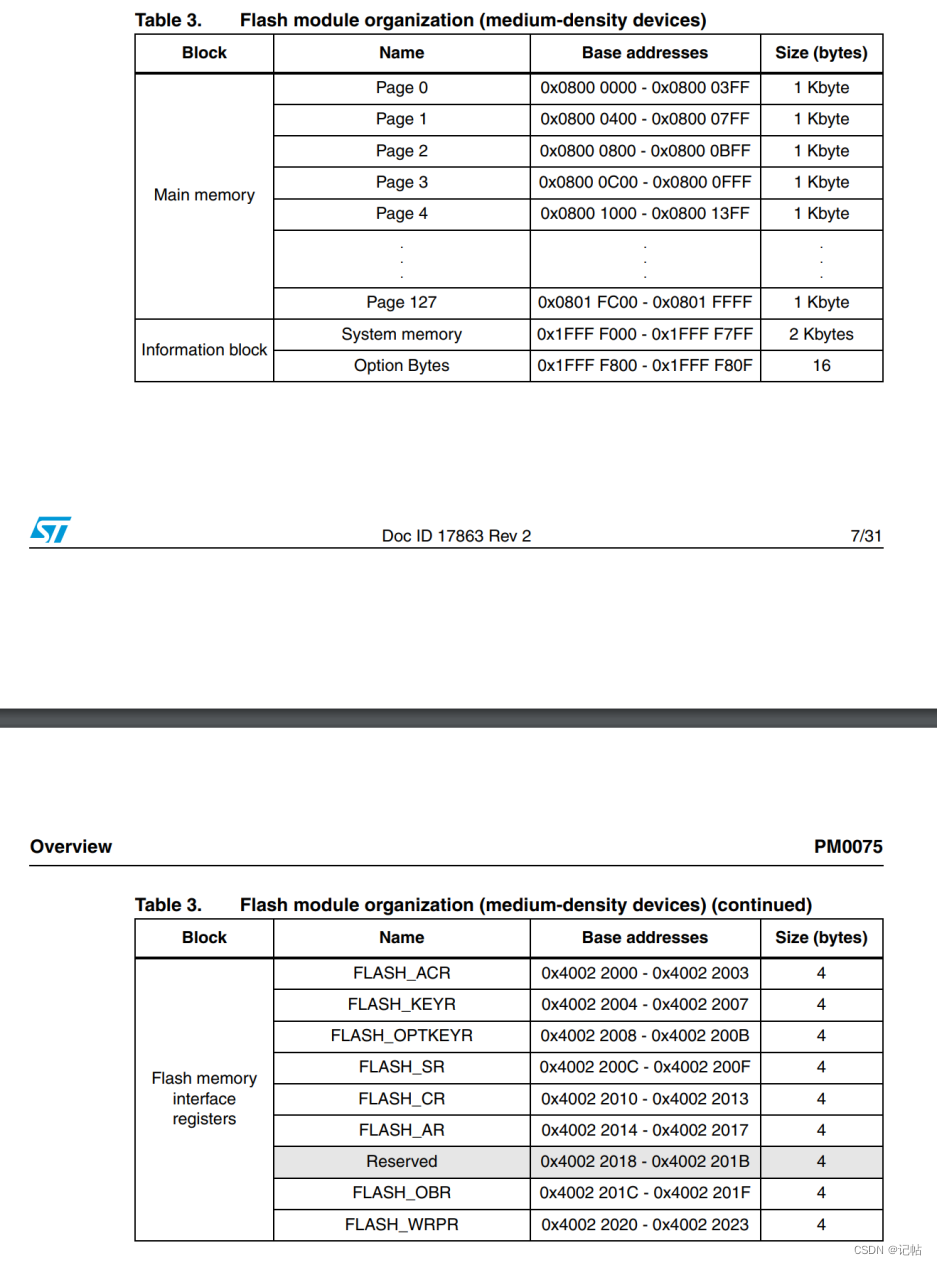

中密度

在这里插入图片描述

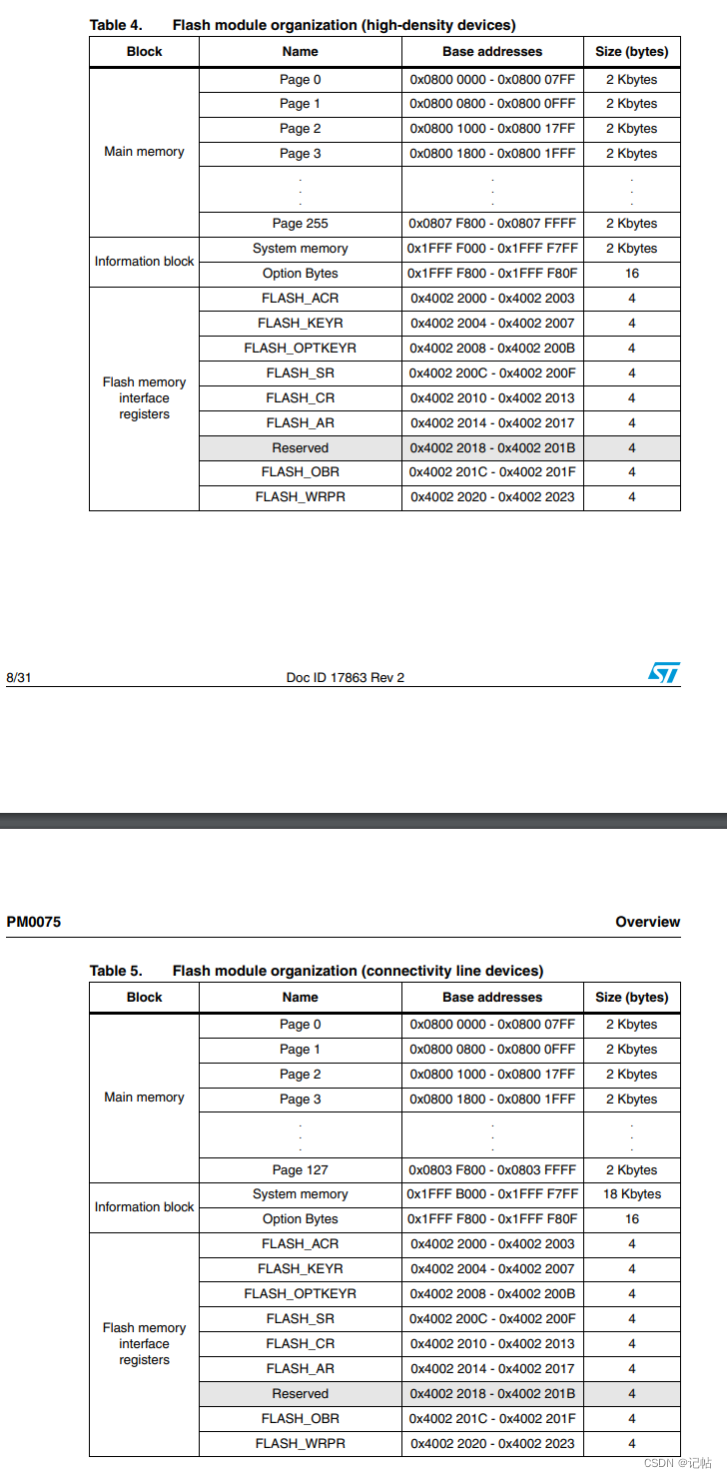

高密度

在这里插入图片描述

对于STM32F103ZE,FLASH大小为512KB,固为高密度的Flash。

变量定义

/* USER CODE BEGIN 0 */
uint32_t WriteFlashData[3] = {0x11111111,0x22222222,0x33333333};//数据
uint32_t WriteFlashData1[3] = {0x44444444,0x55555555,0x66666666};//数据
uint32_t addr = 0x0807F800;//page 255
uint32_t addr1 = 0x0807FC00;//page 255+1kvoid PrintFlashTest(uint32_t L,uint32_t addr);
void WriteFlashTest(uint32_t L,uint32_t Data[],uint32_t addr);/* USER CODE END 0 */

如果要对FLASH进行写入数据,需要执行以下四步:

  1. 解锁FLASH
  2. 擦除FLASH
  3. 写入FLASH
  4. 锁住FLASH

擦除只能是按页或者整块擦除。
STM32F103ZET6和GD32F403ZET6的Flash容量是512KB,所以只有255页,每页2KB。
我们可以写入到页255中,即0x0807F800-0x0807FFFF中。
由于单片机是32位,故连续写入多个uint32_t的数据时,地址应该依次增加4。

/* USER CODE BEGIN 4 *//*FLASH写入程序*/
void WriteFlashTest(uint32_t L,uint32_t Data[],uint32_t addr)
{uint32_t i=0;/* 1/4解锁FLASH*/HAL_FLASH_Unlock();/* 2/4擦除FLASH*//*初始化FLASH_EraseInitTypeDef*//*擦除方式页擦除FLASH_TYPEERASE_PAGES,块擦除FLASH_TYPEERASE_MASSERASE*//*擦除页数*//*擦除地址*/FLASH_EraseInitTypeDef FlashSet;FlashSet.TypeErase = FLASH_TYPEERASE_PAGES;FlashSet.PageAddress = addr;FlashSet.NbPages = 1;/*设置PageError,调用擦除函数*/uint32_t PageError = 0;HAL_FLASHEx_Erase(&FlashSet, &PageError);/* 3/4对FLASH烧写*/for(i=0;iHAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, addr+4*i, Data[i]);}/* 4/4锁住FLASH*/HAL_FLASH_Lock();
}/*FLASH读取打印程序*/
void PrintFlashTest(uint32_t L,uint32_t addr)
{uint32_t i=0;for(i=0;iprintf("\naddr is:0x%x, data is:0x%x", addr+i*4,  *(__IO uint32_t*)(addr+i*4));}}
/* USER CODE END 4 */

主程序

  /* Infinite loop *//* USER CODE BEGIN WHILE */while (1){/* USER CODE END WHILE *//* USER CODE BEGIN 3 */WriteFlashTest(3,WriteFlashData,addr);WriteFlashTest(3,WriteFlashData1,addr1);PrintFlashTest(3,addr);PrintFlashTest(3,addr1);HAL_Delay(5000);}/* USER CODE END 3 */

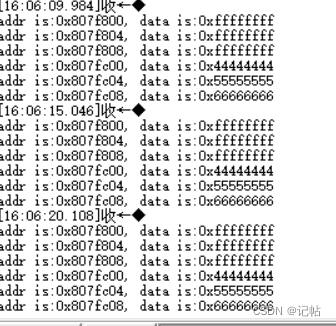

演示效果

可以看见,对于高容量,页的大小位2k,故写入addr1时候,addr的数据就被擦除了。
在这里插入图片描述
