实验2 VLAN的划分及VLAN间通信的配置
创始人
2024-04-24 19:16:43
0次
实验2 VLAN的划分及VLAN间通信的配置
- 一、实验目的
- 二、实验要求
- 三、实验步骤，数据记录及处理
- 四、实验总结
一、实验目的
掌握VLAN的划分及VLAN间通信的配置方法
二、实验要求
交换机在没有划分虚拟网络时，都默认属于VLAN1，可以相互通信。通过创建VLAN，可以隔离VLAN间的数据流量，一个接口只能属于一个VLAN，实现了VLAN的划分。如果需要实现不同的VLAN间的通信，则需要借助于三层交换机，借助三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。
三、实验步骤，数据记录及处理

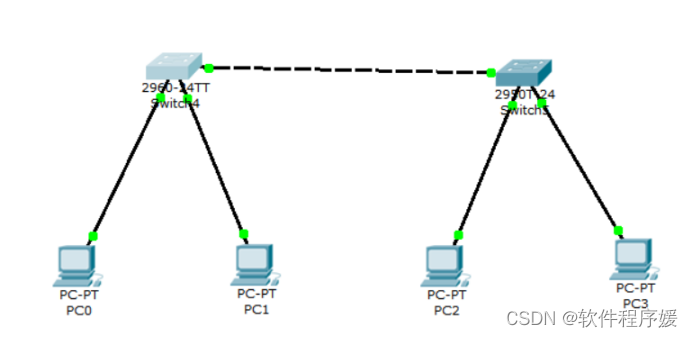

按下图所示制作网络拓扑，路由器的型号自行选择。

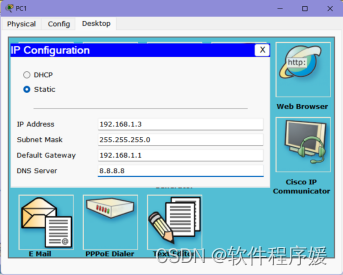

Pc0的配置及Pc1的配置

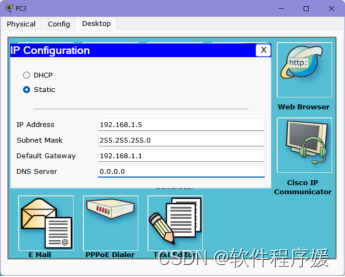

Pc2的配置及Pc3的配置

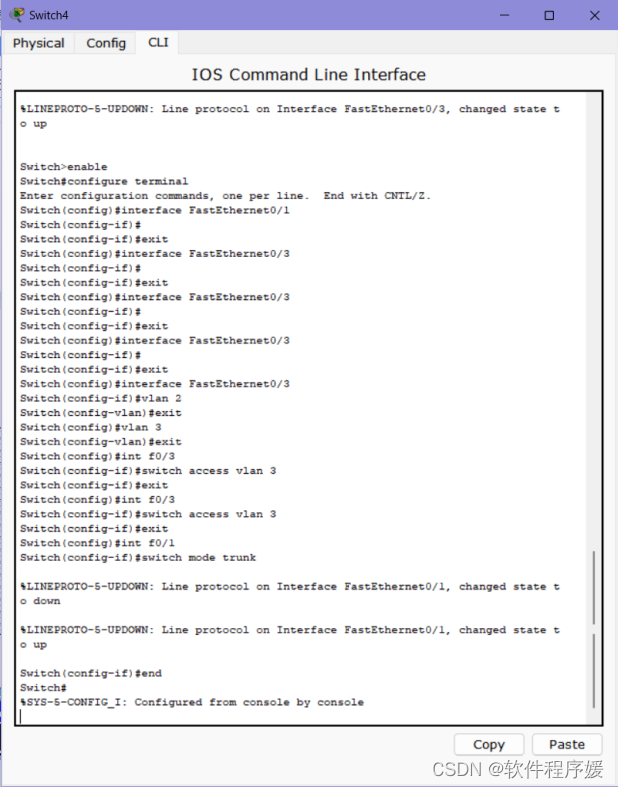

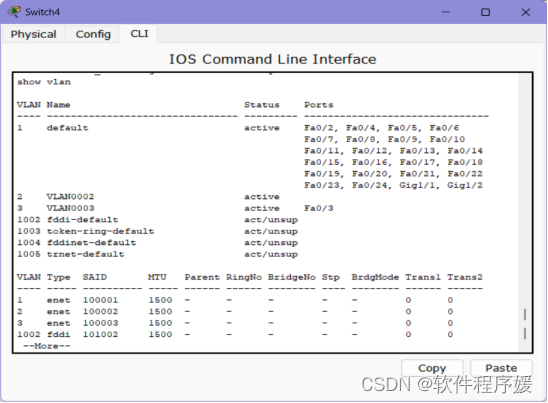

交换机switch4的配置

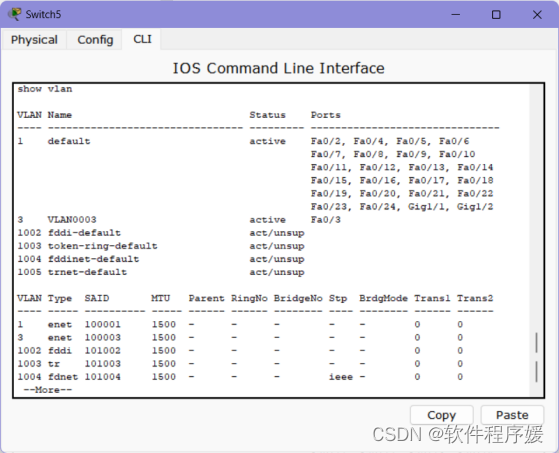

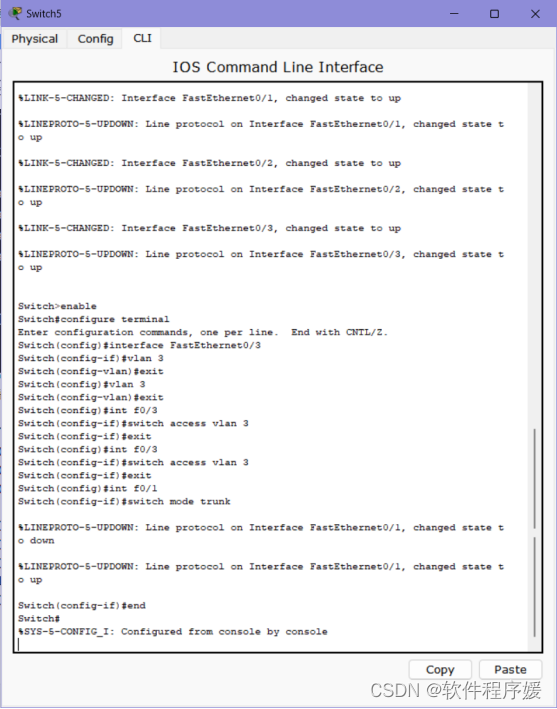

交换机switch5的配置

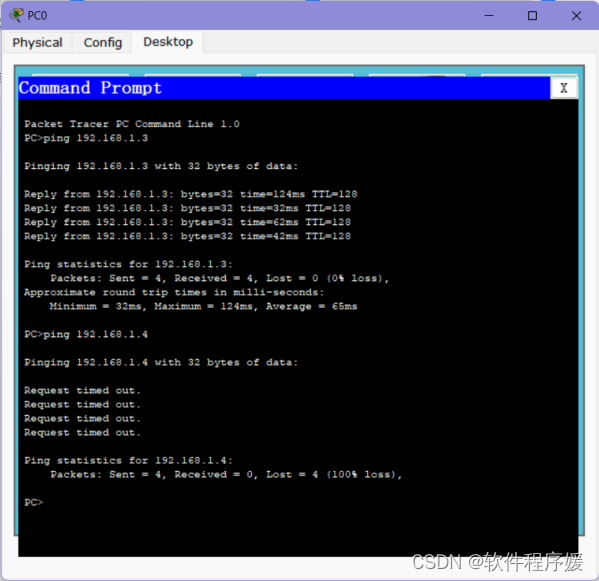

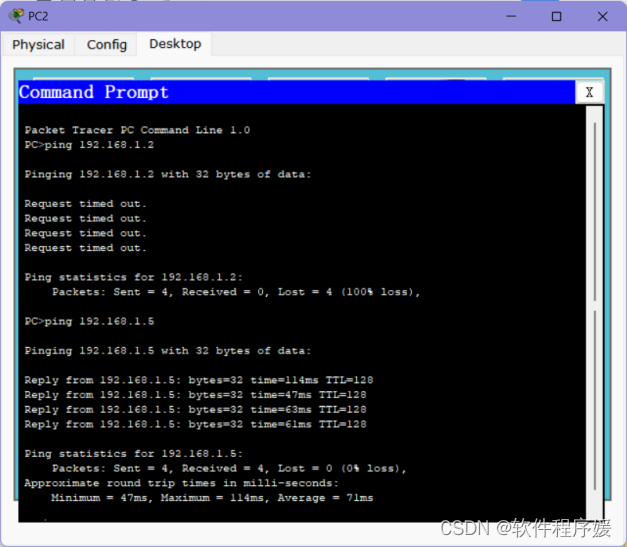

测试结果
四、实验总结
本次实验所制作的网络拓扑中，PC0 ping PC1（PC2 ping PC3）之间可以正常通信,PC0 和PC2（PC1和PC3）之间不能正常通信。按下图所示制作网络拓扑，路由器的型号自行选择。
