Proteus8仿真:51单片机LCD1602显示
创始人
2024-04-25 04:19:07
0

51单片机LCD1602显示

  • 元器件
  • 原理图部分
  • 代码
    • main.c
  • 工程文件

元器件

元器件名称
排阻RESPACK-8
51单片机AT89C51
LCD1602LM016L
按键BUTTON

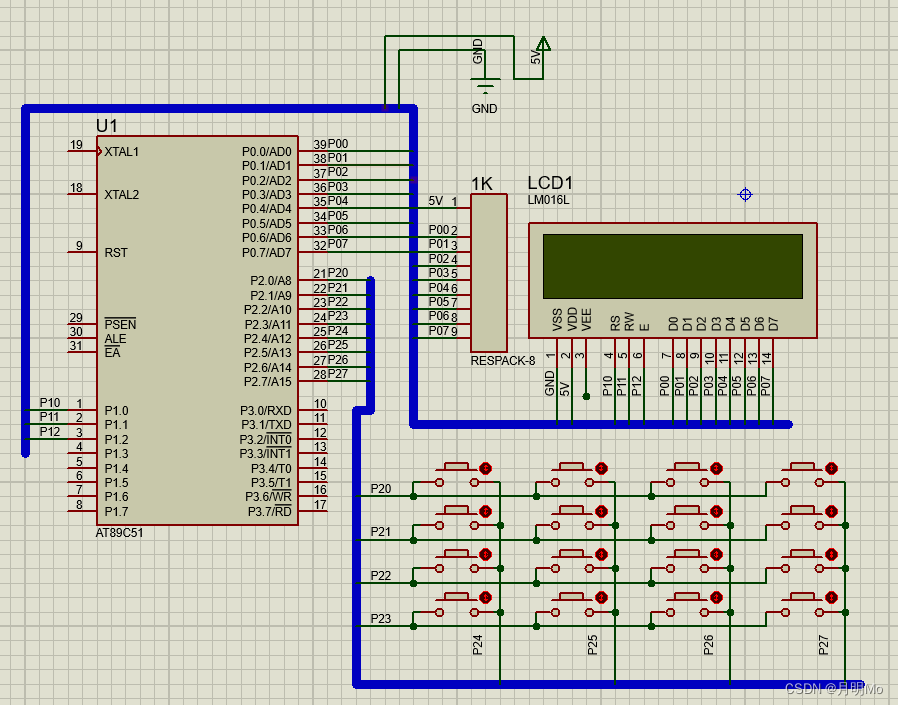

原理图部分

在这里插入图片描述

LCD1602驱动:
HD44780显示主要有8位操作8位两行显示,4位操作8位一行显示,8位操作8位一行显示。

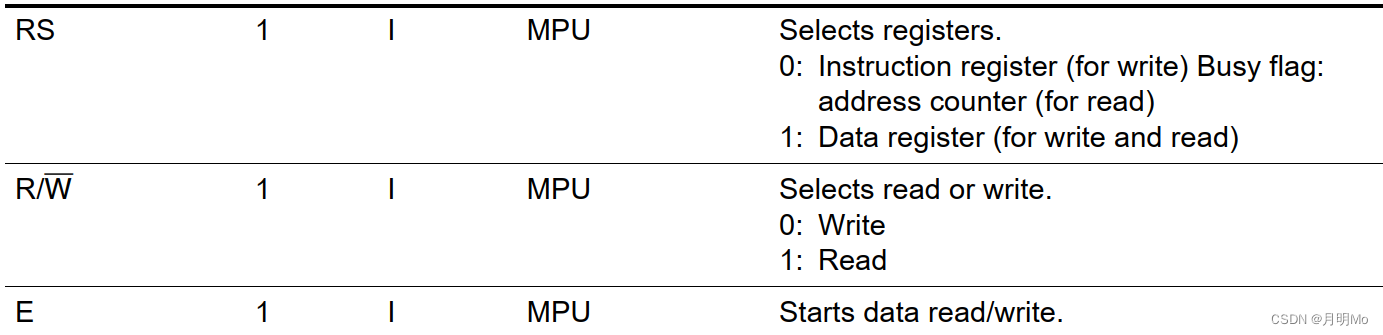

LCD1602主要由HD44780进行驱动,首先查看HD44780数据手册看相关引脚的作用
在这里插入图片描述

引脚作用
RS选择寄存器
RW读写控制
EA使能读和写
D0-D3数据线低四位
D4-47数据线高四位

在这里插入图片描述
然后HD44780有两个8位的寄存器,IR和DR,IR写命令,DR写数据。
在这里插入图片描述

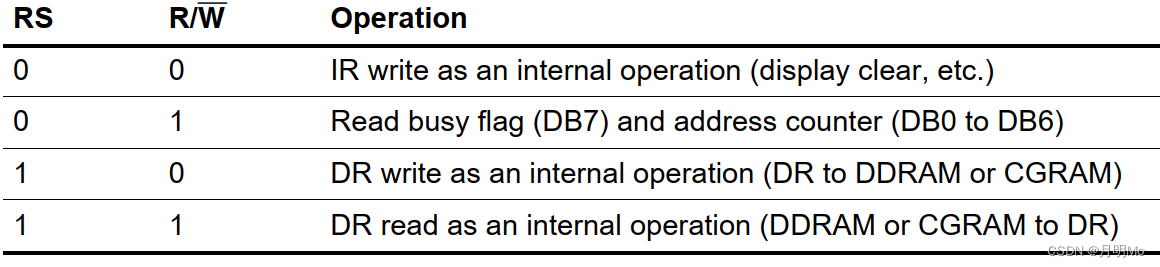

通过RS和RW位进行寄存器操作控制。

RSRW作用
00IR写入内部操作
01读flag(DB7繁忙位)和DB0-DB6地址
11DR读内部操作
10DR写入内部操作

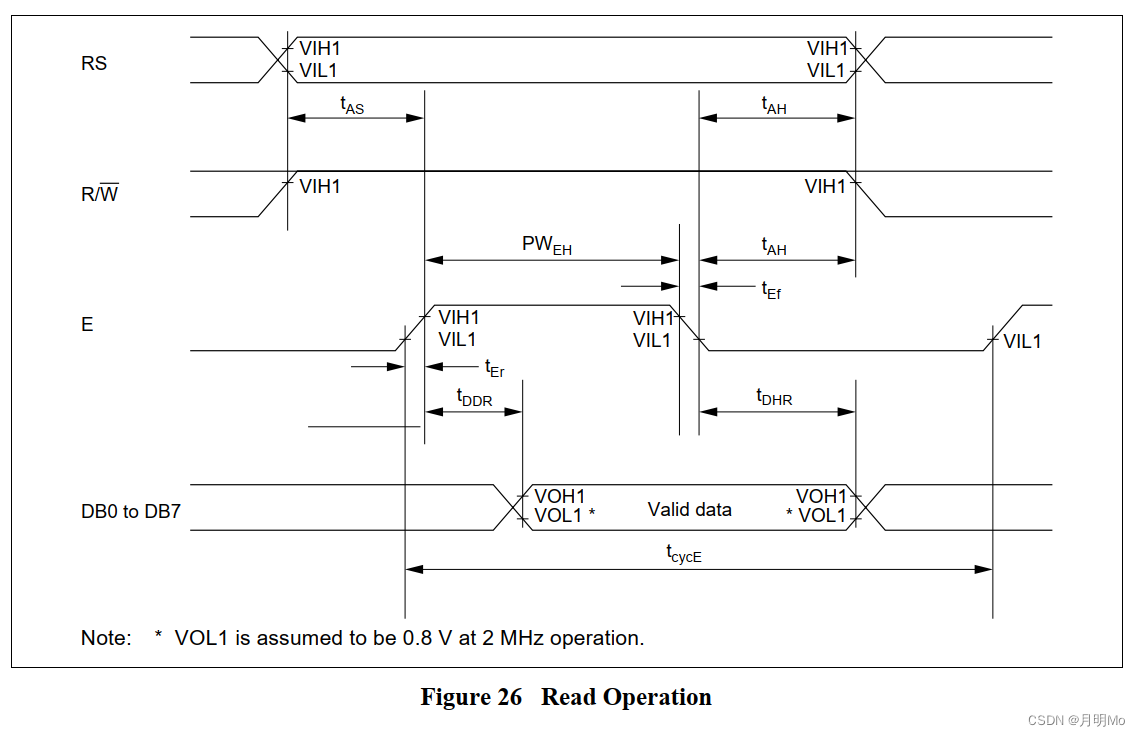

读时序+程序
在这里插入图片描述

uint_8 Lcd1602_read(bit Flag)
{uint_8 Data;E=0;RW=1;if(Flag==1) RS=0;  //读繁忙位else RS=1; //读DR寄存器E=1;Data=P0;E=0;return Data;
}

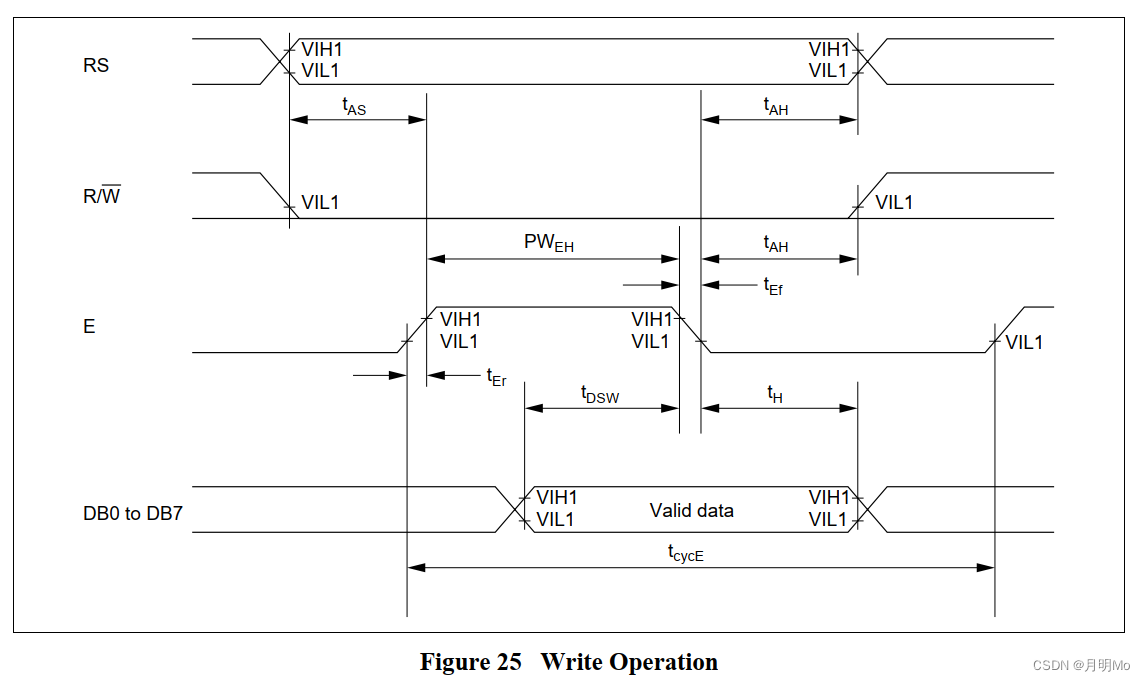

写时序+程序
在这里插入图片描述

void Lcd1602_write(bit Comm,uint_8 Data)
{while(Lcd1602_read(1)==1);//如果繁忙就暂停E=0;RW=0;if(Comm==1) RS=0; //写指令else RS=1; //写数据E=1;P0=Data;E=0;
}

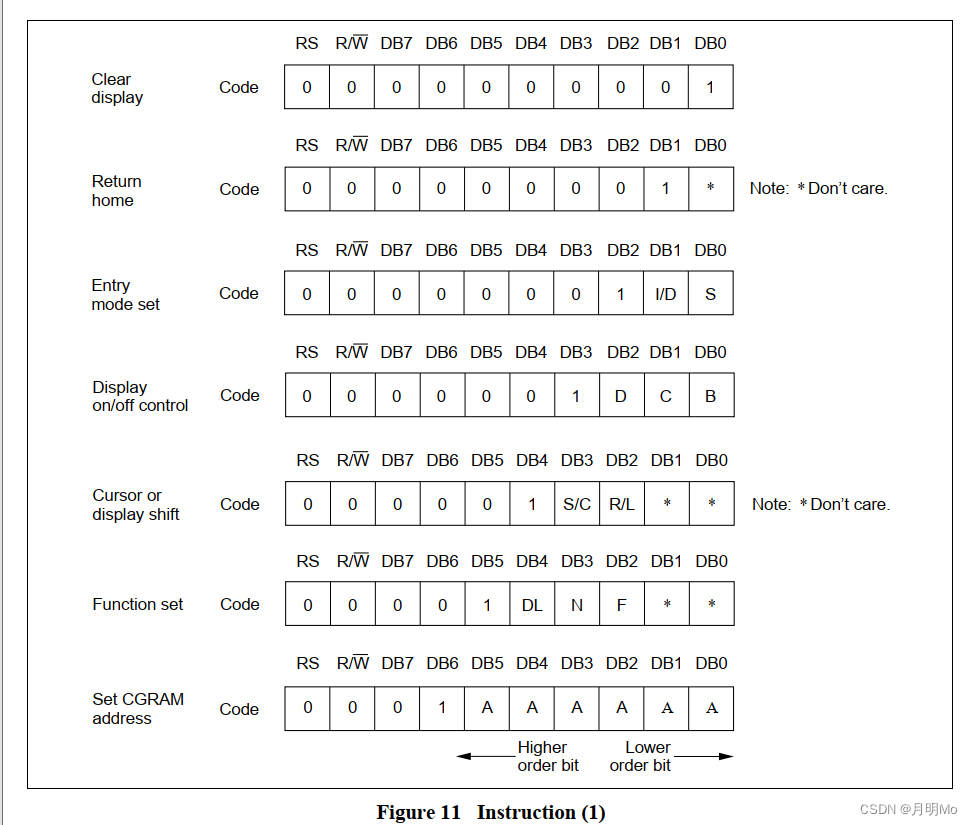

然后就可以根据数据手册查看先对应的命令:
在这里插入图片描述
对于的说明由于篇幅太长就择选几个讲一下:

#define Clear_Display 0X01  //清屏
#define Display_On 0X0E //打开屏幕显示光标不闪烁
#define Display_Off 0X00 //关闭屏幕不显示光标不闪烁
//0000 1DCB D:1打开显示0关闭显示 C:1打开光标0关闭光标 B:1光标闪烁0光标不闪
#define Bit8_Line2_Display 0X38 //8位2行显示
#define Entry_Mode_Set 0X06 //光标右移显示器不移动
//0000 0 1 I/D S //I/D1模式自增一向右0模式自减一向左 S1光标不移动显示器移动0显示器不移动
#define Set_CGRAM00 0X80 //第一行
#define Set_CGRAM10 0XC0 //第二行
#define Shift_Function 0X14 //光标右移

然后就是根据数据手册编写初始化代码(8位操作8位2行显示):
值得注意的是在进行指令操作是不能够读取FLAG(繁忙位),通过数据手册,繁忙位为DB0-7的最高位。

void Lcd1602_init(void)
{Lcd1602_write(1,Bit8_Line2_Display); //设置为8位2行显示Lcd1602_write(1,Set_CGRAM00);//起始位置设置Lcd1602_write(1,Display_On); //打开显示和光标Lcd1602_write(1,Shift_Function);//光标右移Lcd1602_write(1,Entry_Mode_Set);//光标右移显示器不移动
}

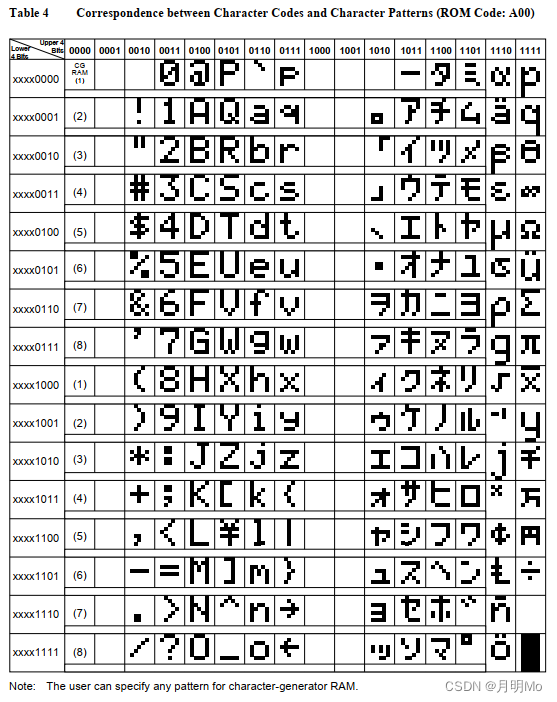

这是手册中给的字模。
由于CGRAM会生成字库,所以能够自动显示字符串
在这里插入图片描述
显示函数:

void Show_String(uint_8 *line1,uint_8 *line2)
{uint_8 i=0;Lcd1602_write(1,Set_CGRAM00);for(i=0;iLcd1602_write(0,line1[i]);}Lcd1602_write(1,Set_CGRAM10);for(i=0;iLcd1602_write(0,line2[i]);}
}

代码

本次实验由LCD1602显示时间。

main.c

代码如下:

#include
#include "string.h"#define Clear_Display 0X01  //清屏
#define Display_On 0X0E //打开屏幕显示光标不闪烁
#define Display_Off 0X00 //关闭屏幕不显示光标不闪烁
//0000 1DCB D:1打开显示0关闭显示 C:1打开光标0关闭光标 B:1光标闪烁0光标不闪
#define Bit8_Line2_Display 0X38 //8位2行显示
#define Entry_Mode_Set 0X06 //光标右移显示器不移动
//0000 0 1 I/D S //I/D1模式自增一向右0模式自减一向左 S1光标不移动显示器移动0显示器不移动
#define Set_CGRAM00 0X80 //第一行
#define Set_CGRAM10 0XC0 //第二行
#define Shift_Function 0X14 //光标右移
#define Cursor_Close 0X0C//-----------Writer:CSDN 月明Mo----------------------------------------------------------------------------------------------------------------------
//-----------引脚连接------------------------------------------------------------------------------------------------------------
//RS -------- P10
//选择寄存器。
//0: 指令寄存器(用于写入)繁忙标志:
//地址计数器(供阅读)
//1: 数据寄存器(用于写入和读取)//RW -------- P11
//0 写
//1 读//EA -------- P12
//使能读和写//D0-D3 数据线低四位
//D4-47 数据线高四位
//D0 -------- P00
//D1 -------- P01
//---------
//D7 -------- P07
sbit RS=P1^0;
sbit RW=P1^1;
sbit E=P1^2;typedef unsigned char uint_8;
typedef unsigned int uint_16;//------------函数说明-------------------------------------------------------------------------------------------------
void Lcd1602_init(void); //初始化函数
uint_8 Lcd1602_read(bit Flag); //Lcd1602读函数
//Flag为1时读取忙碌为
//为0时读取DR寄存器
void Lcd1602_write(bit Comm,uint_8 Data);
//Comm为1时写指令,为0写数据
//Data为要写的数据
void Lcd1602_Clear(void);
//清屏
void Show_String(uint_8 *line1,uint_8 *line2);
//line1为第一行要显示的字符
//line2为第二行要显示的字符void tim_init(void);
void delay_ms(uint_16 ms);uint_8 mcount=55,fcount=59,scount=23; //时间定义void main(void)
{uint_8 a=0;uint_8 line1[]="    time show"; uint_8 line2[]="    00:00:00"; Lcd1602_init();tim_init();while(1){//加48是因为0和’0‘的ASCII值差48,将数字变为字符line2[4]=scount/10+48; //显示时十位line2[5]=scount%10+48;//显示时个位line2[7]=fcount/10+48;//显示分十位line2[8]=fcount%10+48;//显示分个位line2[10]=mcount/10+48;//显示秒十位line2[11]=mcount%10+48;//显示秒个位if(mcount>=60){mcount=0;fcount++;}//秒大于60清零if(fcount>=60){fcount=0;scount++;}//分大于60清零if(scount>=24){scount=0;}//时大于24清零Show_String(line1,line2);};
}void Show_String(uint_8 *line1,uint_8 *line2)
{uint_8 i=0;Lcd1602_write(1,Set_CGRAM00);for(i=0;iLcd1602_write(0,line1[i]);}Lcd1602_write(1,Set_CGRAM10);for(i=0;iLcd1602_write(0,line2[i]);}
}void Lcd1602_init(void)
{Lcd1602_write(1,Bit8_Line2_Display); //设置为8位2行显示Lcd1602_write(1,Set_CGRAM00);//起始位置设置Lcd1602_write(1,Display_On); //打开显示和光标Lcd1602_write(1,Shift_Function);//光标右移Lcd1602_write(1,Entry_Mode_Set);//光标右移显示器不移动Lcd1602_write(1,Cursor_Close);
}void Lcd1602_Clear(void)
{Lcd1602_write(1,Clear_Display);
}void Lcd1602_write(bit Comm,uint_8 Data)
{while(Lcd1602_read(1)==1);//如果繁忙就暂停E=0;RW=0;if(Comm==1) RS=0; //写指令else RS=1; //写数据E=1;P0=Data;E=0;
}uint_8 Lcd1602_read(bit Flag)
{uint_8 Data;E=0;RW=1;if(Flag==1) RS=0;  //读繁忙位else RS=1; //读DR寄存器E=1;if(Flag==1)Data=((P0&0x80)>>7);else Data=P0;E=0;return Data;
}//定时器中断50ms
uint_8 t;
void time() interrupt 1
{t++;//每50ms进来一次if(t>=20){t=0;mcount++;} //50×20 ==1000 == 1s,秒加一
}//定时器0初始化函数
void tim_init(void)
{TH0=(65535-50000)/255; //设置初始时间高八位TL0=(65535-50000)%255; //设置初始时间低八位EA=1;//打开总中断ET0=1; //打开定时器0中断TMOD=0X01; //定时器模式选择TR0=1;//开始计数
}//延时函数
void delay_ms(uint_16 ms)
{uint_16 i,j;for(i=0;i0;j--);
}

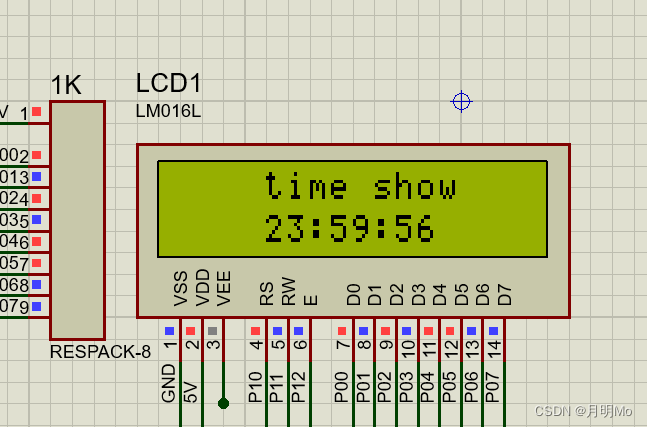

运行效果如图:
在这里插入图片描述

工程文件

工程文件含HD44780文档
