基于Geehy APM32F4移植使用letter-shell命令行终端
创始人
2024-04-25 20:54:16
0

1. letter-shell简介

letter shell是一个C语言编写的,可以嵌入在程序中的嵌入式shell,主要面向嵌入式设备。

说得直白点他就是一个命令行交互软件,可以读取用户输入的命令,找到并执行命令对应的函数。

letter-shell的功能十分强大,目前主要功能有:

  • 命令自动补全
  • 快捷键功能定义
  • 命令权限管理
  • 用户管理
  • 变量支持
  • 代理函数和参数代理解析

下面是letter-shell运行起来的效果图:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-nvpQ8rVr-1671330662218)(../picture/image-20221211200222990.png)]

该项目代码遵循MIT协议,作者的代码仓库如下:

https://github.com/NevermindZZT/letter-shell

2. 获取源码

我们是要把letter-shell,移植到极海APM32F4的MCU上面运行,所以我们需要获取到极海的APM32F4的SDK包,以及letter-shell的源码。

  • 获取 APM32F4 SDK :

    https://geehy.com/support/apm32?id=311

  • letter-shell 开源项目源码:

    可以到简介,给出的作者的github官网下载。如果因为网速的原因,也可以到gitee上面下载,gitee也有很多关于letter-shell的源码,下面给出其中一个仓库地址:

    https://gitee.com/biao22ndg/letter-shell

3. APM32F4上移植letter-shell过程

3.1 准备一份可以通过串口打印信息的工程

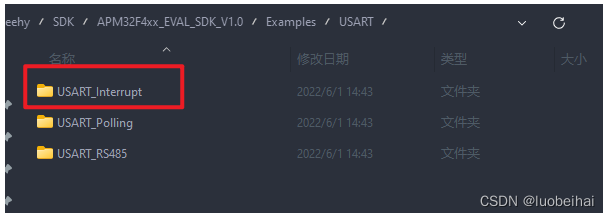

我们把官网的APM32F4 SDK下载下来后,然后我们选择一个串口中断的例程,如下:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-KzslbeYm-1671330662220)(../picture/image-20221211203213382.png)]

然后,把这个例程不需要的代码去掉,只留下串口相关的初始化代码,还有printf重定向的代码就行了。

编译下载到板子之后,可以看到串口正常输出打印信息,就说明代码正常。

3.2 向工程添加letter-shell源码

letter-shell源码目录如下:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-wf5V2gfh-1671330662220)(../picture/image-20221211205110255.png)]

我们只需要把src目录下的源码复制到对应工程目录下即可。

我这里就复制到对应工程的 \Middlewares\letter-shell 目录下。

3.3 在keil-MDK中添加源码和文件包含路径

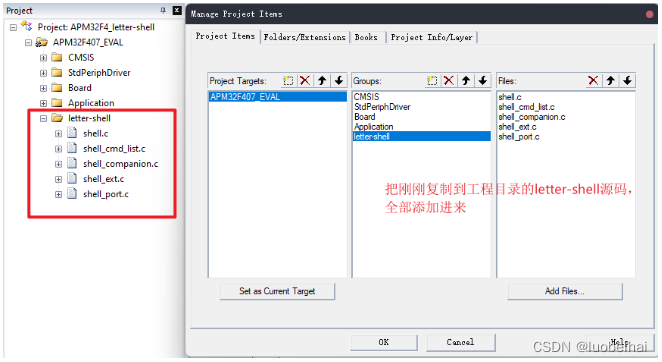

打开keil的项目管理窗口,然后添加我们刚刚复制的letter-shell的源码目录src的所有文件:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-S8zZ4UbI-1671330662220)(../picture/image-20221211205606464.png)]

添加文件之后,再添加letter-shell的文件包含路径:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Hu2ffdqo-1671330662221)(../picture/image-20221211205843867.png)]

点击OK,退出。这个时候源码相当于添加完成,这是编译是可以通过的,没警告和错误。但是还不能正常使用letter-shell,因为还没有添加移植的接口函数。

3.4 添加shell_port.c文件,提供读写接口函数

我们还需要提供letter-shell的读写接口函数,这样letter-shell才能通过串口输出字符,或者通过串口获取输入字符。

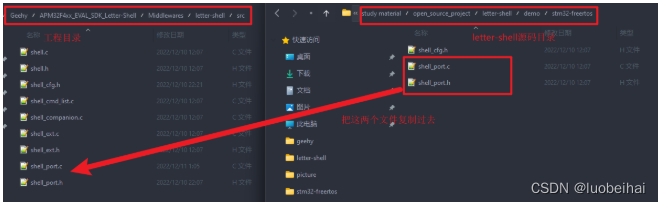

在letter-shell的源码目录下,demo目录中,已经提供了基于stm32 freeRTOS的读写接口,我们可以把该文件复制到我们的工程目录下,然后在该文件基础上进行改写:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-vuGZoQJ7-1671330662221)(../picture/image-20221211210955325.png)]

1、在shell_port.c中,我们主要实现shell的写函数即可,代码如下:

/*** @brief 用户shell写* * @param data 数据* @param len 数据长度* * @return short 实际写入的数据长度*/
short userShellWrite(char *data, unsigned short len)
{unsigned short temp = len;while (temp--){/* send a byte of data to the serial port */USART_TxData(USART1, *data++);/* wait for the data to be send */while (USART_ReadStatusFlag(USART1, USART_FLAG_TXBE) == RESET);}return len;
}

2、关于读函数,我们可以不用实现,因为我们使用的是串口中断方式接收字符,不需要实现读函数。我们只需要在串口中断函数中,调用shellHandler即可。串口中断代码如下:

/*!* @brief        This function handles USART1 RX interrupt Handler** @param        None** @retval       None** @note*/
void USART1_IRQHandler(void)
{uint8_t ch;if (USART_ReadIntFlag(USART1, USART_INT_RXBNE) == SET){ch = USART_RxData(USART1);shellHandler(&shell, ch);}
}

3、提供letter-shell的初始化函数,该函数其实主要就是初始化shell结构体。因为我们只用到写函数,所以只提供了写接口。具体代码如下:

Shell shell;
char shellBuffer[512];/*** @brief 用户shell初始化* */
void userShellInit(void)
{shell.write = userShellWrite;shellInit(&shell, shellBuffer, 512);
}

3.5 main函数初始化letter-shell

当我们把接口函数都提供了之后,就只需要在main函数调用 letter-shell 的初始化函数 userShellInit 即可。main函数代码如下:

/*!* @brief       Main program** @param       None** @retval      None*/
int main(void)
{/* USART Initialization */USART_Config_T usartConfigStruct;usartConfigStruct.baudRate = 115200;usartConfigStruct.hardwareFlow = USART_HARDWARE_FLOW_NONE;usartConfigStruct.mode = USART_MODE_TX_RX;usartConfigStruct.parity = USART_PARITY_NONE;usartConfigStruct.stopBits = USART_STOP_BIT_1;usartConfigStruct.wordLength = USART_WORD_LEN_8B;APM_EVAL_COMInit(COM1, &usartConfigStruct);APM_EVAL_COMInit(COM2, &usartConfigStruct);/* Enable USART1 RXBNE interrput */USART_EnableInterrupt(EVAL_COM1, USART_INT_RXBNE);USART_ClearStatusFlag(EVAL_COM1, USART_FLAG_RXBNE);NVIC_EnableIRQRequest(EVAL_COM1_IRQn,1,0);userShellInit();while(1){}
}

主要就是初始化串口之后,就调用 userShellInit 初始化letter-shell。

到这里,我们就完成了letter-shell的移植了,编译下载可以看到如下效果:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-u2Og1coI-1671330662222)(../picture/image-20221211213130146.png)]

可以看到letter-shell支持了一些默认命令。

3.6 letter-shell的配置文件shell_cfg.h

该文件也是在letter-shell的src目录下,shell_cfg.h文件中包含了所有用于配置shell的宏,在使用前,可根据需要进行配置。我们工程是使用的默认配置,基本的功能也有,要想使用其他功能,可能需要先打开某个配置宏,定义的含义如下:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-m7rDM0bF-1671330662222)(../picture/image-20221211214019388.png)]

4. 自定义自己的命令

4.1 与导出自定义命令相关的宏

letter-shell支持定义自己的命令,并且把该命令导出到shell终端中,以供我们在命令行下使用自定义的命令。

在使用letter-shell自定义命令时,要先检查 shell_cfg.h 文件是否开启了命令导出功能。

/*** @brief 是否使用命令导出方式*        使能此宏后,可以使用`SHELL_EXPORT_CMD()`等导出命令*        定义shell命令,关闭此宏的情况下,需要使用命令表的方式*/
#define     SHELL_USING_CMD_EXPORT      1

就是这个宏需要定义为 1 。开启了这个宏,我们就可以编写自己的命令函数,然后导出到shell终端了。

导出自定义命令的宏在 shell.h 文件中定义,其代码如下:

/*** @brief shell 命令定义** @param _attr 命令属性* @param _name 命令名* @param _func 命令函数* @param _desc 命令描述*/
#define SHELL_EXPORT_CMD(_attr, _name, _func, _desc) \const char shellCmd##_name[] = #_name; \const char shellDesc##_name[] = #_desc; \SHELL_USED const ShellCommand \shellCommand##_name SHELL_SECTION("shellCommand") =  \{ \.attr.value = _attr, \.data.cmd.name = shellCmd##_name, \.data.cmd.function = (int (*)())_func, \.data.cmd.desc = shellDesc##_name \}

这里作者加入了命令属性的参数,主要就是定义该命令的权限,类型,是否使用返回值输出等等(详细的属性定义可以去看源码),其他参数就是命令名,对应的命令函数名,已经该命令的描述。

4.2 编写一个命令测试函数

这里我编写一个测试命令函数,代码如下:

/* 自定义命令测试函数 */
int test_func(int a, char *str)
{printf("%d\r\n", a);printf("%s\r\n", str);return 0;
}/* 导出到命令列表里 */
SHELL_EXPORT_CMD(SHELL_CMD_PERMISSION(0)|SHELL_CMD_TYPE(SHELL_TYPE_CMD_FUNC), test_cmd, test_func, test cmd);

然后编译运行,可以看到多了一个test_cmd命令:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-l7484BHY-1671330662222)(../picture/image-20221211220949182.png)]

可以看到我们运行这个命令的时候,输出了我们代码的打印内容。

根据作者的reamme文件,目前 letter shell 3.x 版本,命令函数参数只支持整数,字符,字符串参数,以及在某些情况下的浮点参数直接传递给执行命令的函数。浮点型参数是在哪些情况才支持,可以阅读作者的文档。

另外,参数的个数,是有一个宏配置的:

/*** @brief shell命令参数最大数量*        包含命令名在内,超过16个参数并且使用了参数自动转换的情况下,需要修改源码*/
#define     SHELL_PARAMETER_MAX_NUMBER  8

默认是只支持8个参数,当然我们可以修改支持更多参数个数。

以上就是在Geehy的APM32F4平台上,移植和使用letter-shell的全部过程。
