【LVGL学习笔记】(五)使用SquareLine Studio设计UI
创始人
2024-04-27 07:13:58
0

LVGL全程LittleVGL,是一个轻量化的,开源的,用于嵌入式GUI设计的图形库。并且配合LVGL模拟器,可以在电脑对界面进行编辑显示,测试通过后再移植进嵌入式设备中,实现高效的项目开发。
在这里插入图片描述
LVGL中文教程手册:极客笔记之LVGL教程

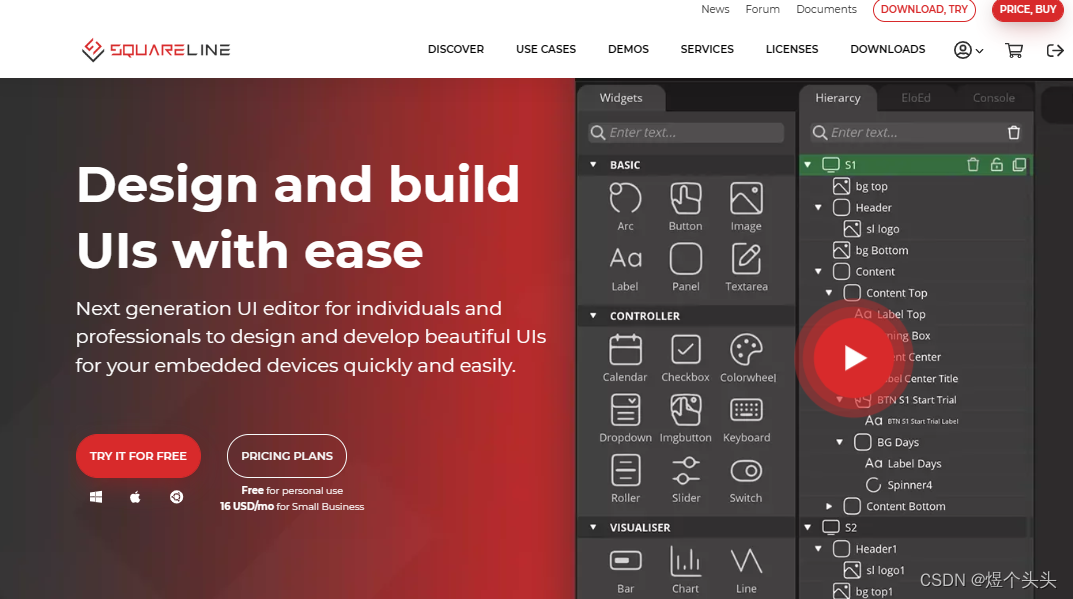

介绍:SquareLine Studio是LVGL官方推荐的UI设计平台,可以便捷地设计界面并一键生成代码导出。导出的代码在模拟器和嵌入式设备上都适用。目前支持的LVGL版本为8.2和8.3。对个人而言,注册即可免费使用
官方地址:SquareLine Studio
在这里插入图片描述

一. 打开和导出项目文件

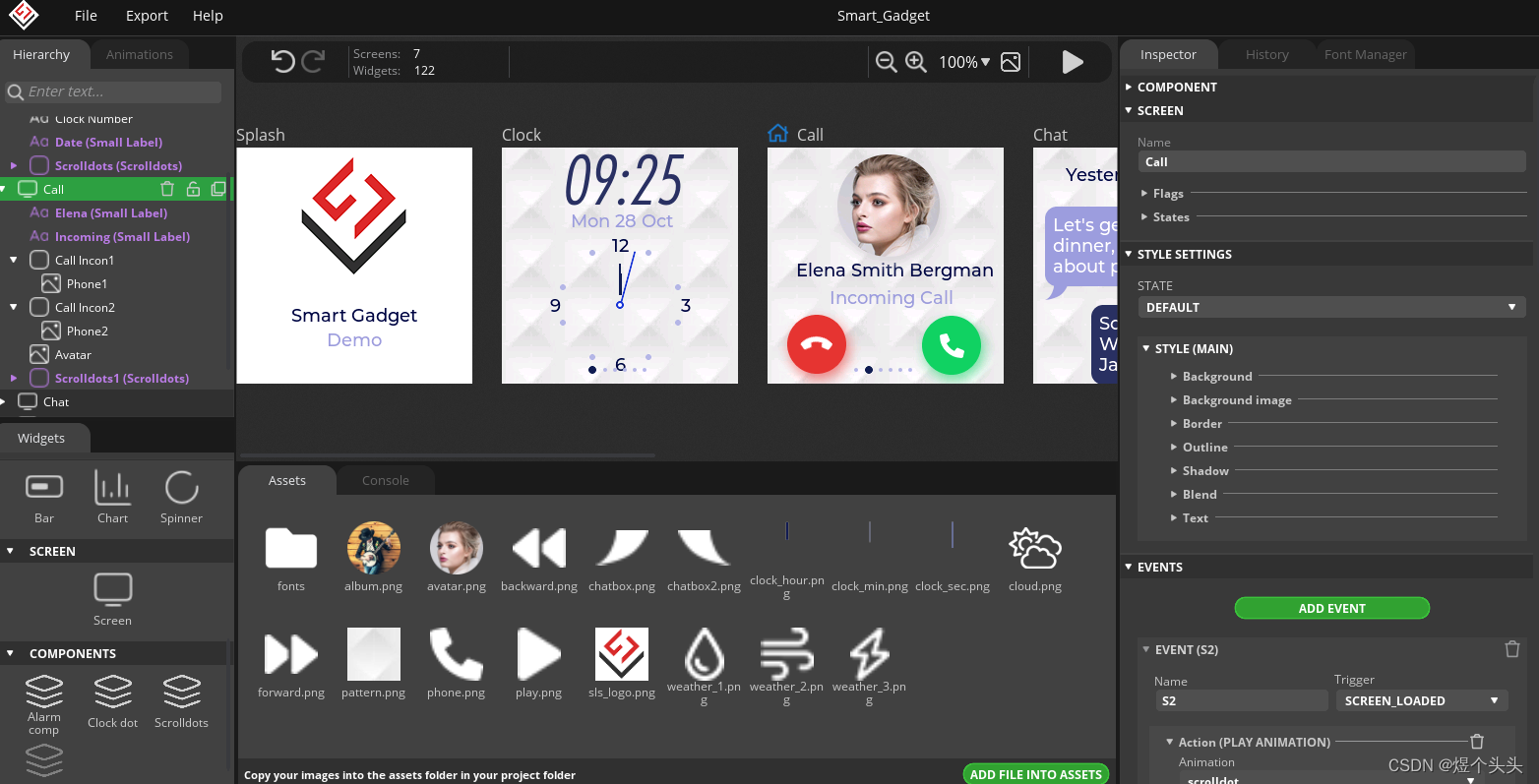

这里以SquareLine Studio提供的demo为例
在这里插入图片描述

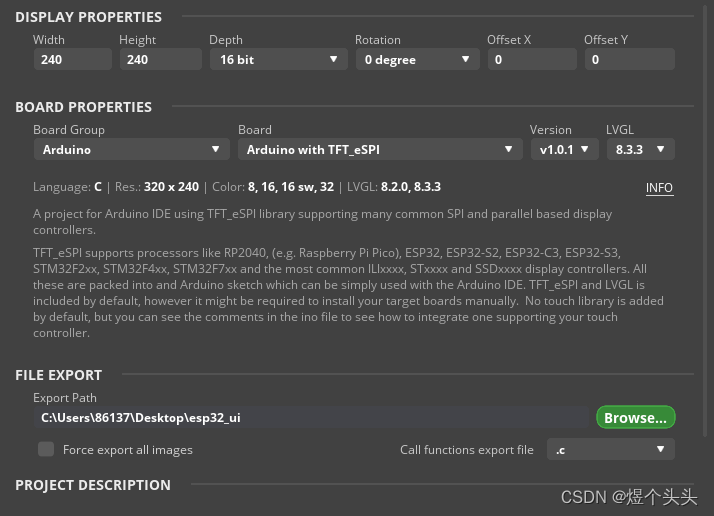

选择File-Project Settings进行项目参数配置
下图是我导出到esp32中的配置参数,如果需要导出到模拟器,则作修改
Board Group —> Desktop
Board —> Eclipse with SDL development on PC
在这里插入图片描述

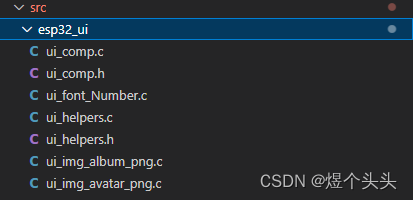

选择Export-Export UI Files导出项目文件,并将该文件夹放置到platform项目中的src文件目录下

Project
├─ ui.c
├─ ui.h
├─ ui_helpers.c
├─ ui_helpers.h
.....
├─ 图片.c
├─ 辅助文件.c

在这里插入图片描述

二. 修改main.cpp

只需要包含头文件以及初始化UI即可。

#include
#include "esp32_ui/ui.h"#include "display.h"
Display screen;// lv_group_t * group;
void setup() {/* Init Serial */Serial.begin(115200);/* Init lvgl display port */screen.init();screen.setBackLight(0.2);/* Inflate GUI objects */ui_init();
}void loop() {// run this as often as possiblescreen.routine();/* Serial test */Serial.println("hello");
}

三. 修改配置

按照上述步骤,正常的话编译完成即可运行,但也大概率会报一些配置的错误,主要是以下两种。

  1. 头文件包含错误
    对于一些文件,可能找不到lvgl.h,这时候需要做以下调整(这个应该是SquareLine Studio软件的bug)

    //#include "lvgl/lvgl.h"
    #include "lvgl.h"

  2. 参数配置错误

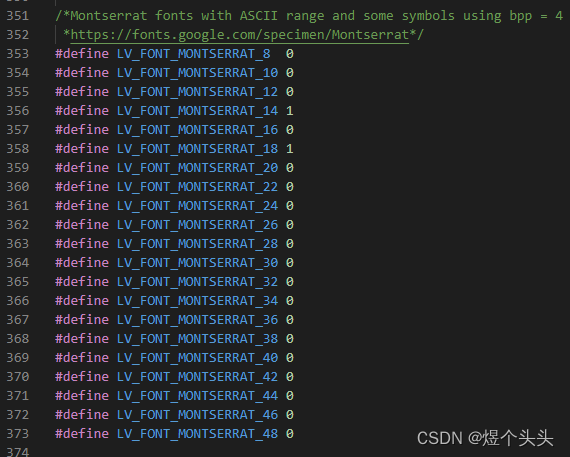

    这里主要是文字大小参数配置,需要修改lv_conf.h,将SquareLine Studio使用到的文字类型在lvgl中启用,即将后面的0修改为1即可。
    在这里插入图片描述

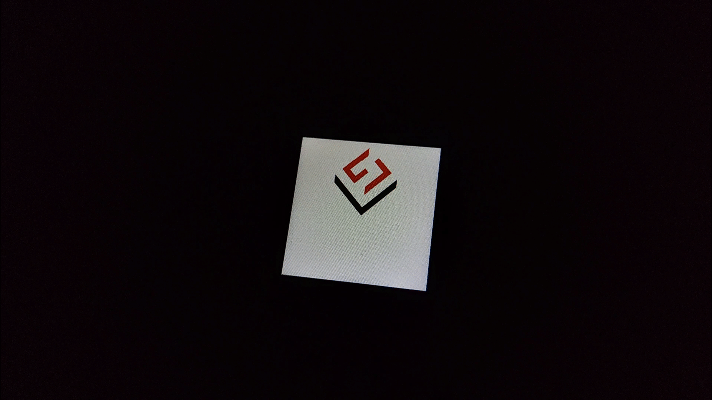

效果图
在这里插入图片描述
