中低压分布式电源并网方案(RCL0923群调群控协同控制终端/RCL0923A分布式光伏逆变器数据采集器)方案

中低压分布式电源并网方案(RCL0923群调群控协同控制终端/分布式光伏逆变器数据采集器)方案

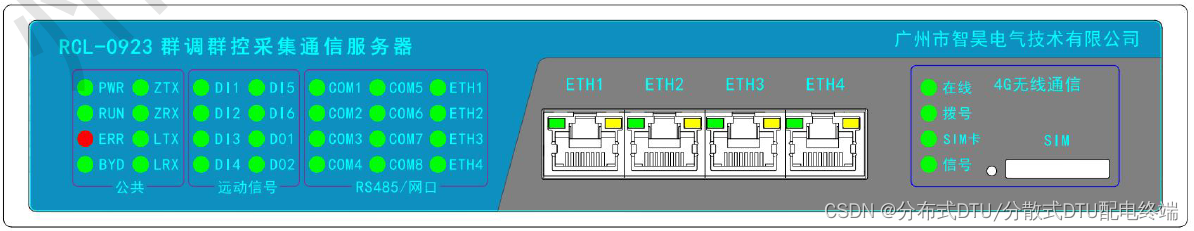

RCL0923分布式光伏电源群调群控协调控制终端/分布式光伏逆变器数据采集器

方案一至方案四区别方案
方案一采用RCL0923群调群控协同控制终端
方案二采用RCL0923群调群控协同控制终端
方案三采用RCL0923A数据采集器+RCL0923B采集器
方案四采用RCL0923B数据采集器

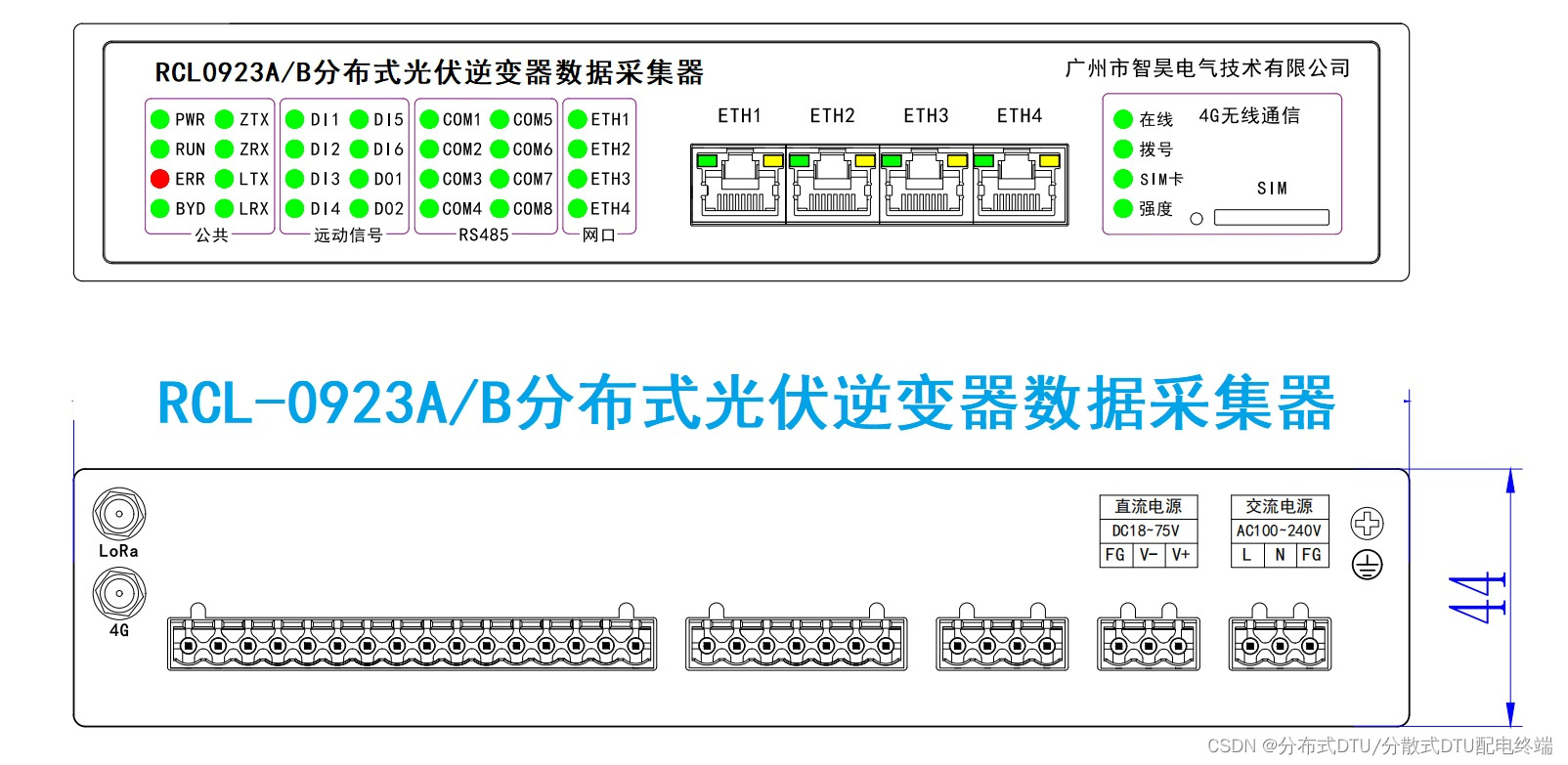

RCL0923A数据采集器/RCL0923B采集器
方案一、分布式电源10KV并网配置方案
1.RCL-0923群调群控协调控制终端

远动功能，上送进线开关、并网开关、箱变、逆变器等数据
支持群调群控功能，将调度指令自主在站内分配
2.RCL-0923A光伏逆变器数据采集器

采集逆变器数据，向逆变器转发控制指令，含启停、有功/无功调节指令。
适配逆变器协议与用采协议。
内嵌安全芯片，具备数据加解密功能。
3.终向加密装置

内分配网络安全防护，数据过滤、加解密、认证和完整性校验
4.光伏逆变器

采集本体数据，控制启停、调节功率;
防孤岛保护，动作停逆变器，需与防孤岛装置配合
故障解列功能，含过压/低压/过频/低频保护，动作停逆变器，醫与故障解列装置配合
5.防孤岛装置

防孤岛保护，动作于并网开关

6.故障解列装置

故障解列功能，含过压/低压/过频/低频保护，动作于并网开关
7.综合保护测控装置

进线开关、并网开关“三遥”功能;
箱变数据采集
线路和箱变保护，含(方向)过流保护，动作于进线开关或并网开关
8.电能质量监测装置

监测公共连接点电能质量
9.站控层采集设备

适配装置协议与站级数据协议
10.交换机

数据交换功能
11.站内监控系统

含监控后台、防误主机、操作员站等，监控光伏站运行状态
方案二、容量超400KW分布式电源380V并网配置方案
1.RCL-0923群调群控协调控制终端

远动功能，上送进线开关、并网开关、箱变、逆变器等数据
支持群调群控功能，将调度指令自主在站内分配
2.RCL-0923A光伏逆变器数据采集器

采集逆变器数据，向逆变器转发控制指令，含启停、有功/无功调节指令。
适配逆变器协议与用采协议。
内嵌安全芯片，具备数据加解密功能。
3.终向加密装置

内分配网络安全防护，数据过滤、加解密、认证和完整性校验
4.光伏逆变器

采集本体数据，控制启停、调节功率;
防孤岛保护，动作停逆变器，需与防孤岛装置配合
故障解列功能，含过压/低压/过频/低频保护，动作停逆变器，醫与故障解列装置配合
5.智能开关(并网开关)

开关本体“三遥”功能
防孤岛保护，动作于本开关
故障解列功能，含过压/低压/过频/低频保护，动作于本开关
短路瞬时、长延时保护
6.站控层采集设备

适配装置协议与站级数据协议
7.交换机

数据交换功能
8.站内监控系统

含监控后台、防误主机、操作员站等，监控光伏站运行状态
方案三、容量13-400KW分布式电源380V并网配置方案
1.RCL-0923A光伏逆变器数据采集器

采集逆变器数据，向逆变器转发控制指令，含启停、有功/无功调节指令。
适配逆变器协议与用采协议。
内嵌安全芯片，具备数据加解密功能。
2.光伏逆变器

采集本体数据，控制启停、调节功率;
防孤岛保护，动作停逆变器，需与防孤岛装置配合
故障解列功能，含过压/低压/过频/低频保护，动作停逆变器，醫与故障解列装置配合
3.智能开关(并网开关)

开关本体“三遥”功能
防孤岛保护，动作于本开关
故障解列功能，含过压/低压/过频/低频保护，动作于本开关
短路瞬时、长延时保护
4.物联开关

具备智能开关各项功能配置和数据采集器第1项功能配置
适配逆变器协议与融合终端协议
5.RCL-0923B型采集器

向采集主站上送数据，转发采集主站指令
内嵌安全芯片，具备数据加解密功能
6.融合终端

向DMS上送数据，转发DMS指令，生成台区光伏控制策略并向下发送指令
内嵌安全芯片，具备数据加解密功能
方案四、容量13以下分布式电源380V并网配置方案
1.光伏逆变器

采集本体数据，控制启停、调节功率;
防孤岛保护，动作停逆变器，需与防孤岛装置配合
故障解列功能，含过压/低压/过频/低频保护，动作停逆变器，醫与故障解列装置配合
2.RCL-0923B型采集器

向采集主站上送数据，转发采集主站指令
内嵌安全芯片，具备数据加解密功能
3.电能表

采集电压、电流、有功、无功以及发电量
内嵌安全芯片,具备数据加解密功能
总结：
方案一采用RCL0923群调群控协同控制终端
方案二采用RCL0923群调群控协同控制终端
方案三采用RCL0923A数据采集器+RCL0923B采集器
方案四采用RCL0923B采集器
