简单来讲，Merge-On-Write 的处理流程是：

1. 对于每一条 Key，查找它在 Base 数据中的位置（rowsetid + segmentid + 行号）

2. 如果 Key 存在，则将该行数据标记删除。标记删除的信息记录在 Delete Bitmap 中，其中每个 Segment 都有一个对应的 Delete Bitmap

3. 将更新的数据写入新的 Rowset 中，完成事务，让新数据可见（能够被查询到）

4. 查询时，读取 Delete Bitmap，将被标记删除的行过滤掉，只返回有效的数据

关键问题

设计适合 Doris 的 Merge-On-Write 方案，需要重点解决以下几个问题：

1. 导入时如何高效定位到是否存在需要被标记删除的旧数据？

2. 标记删除的信息如何进行高效的存储？

3. 查询阶段如何高效的使用标记删除的信息来过滤数据？

4. 能否实现多版本支持？

5. 如何避免并发导入的事务冲突，导入与 Compaction 的写冲突？

6. 方案引入的额外内存消耗是否合理？

7. 写入代价导致的写入性能下降是否在可接受范围内？

根据以上关键问题，我们进行了一系列优化措施，使得以上问题得到较好的解决。 下 文中我们将进行详细介绍：

主键索引

由于 Doris 是面向大规模分析设计的列存系统，并没有主键索引的能力，因此为了能够快速定位到有没有要覆盖的主键，以及要覆盖的主键的行号，就需要给 Doris 增加一个主键索引。

我们采取了如下的优化措施：

1. 为每个 Segment 维护一个主键索引。主键索引的实现采用了似于 RocksDB Partitioned Index 的方案。该方案能够实现非常高的查询 QPS，同时基于文件的索引方案也能够节省内存占用。

2. 为每个 Segment 维护一个主键索引对应的 Bloom Filter。当 Bloom Filter 命中时才会查询主键索引。

3. 为每个 Segment 记录一个主键的区间范围 [min-key, max-key]

4. 维护一个纯内存的区间树，使用所有 Segment 的主键区间构造。在查询一个主键时，无需遍历所有的 Segment，可以通过区间树定位到可能包含该主键的 Segment，大幅减少需要查询的索引量 。

5. 对于命中的所有 Segment，按照版本从高到低进行查询。在 Doris 中高版本意味着更新的数据，因此如果一个主键在高版本的 Segment 索引中命中，就无需继续查询更低版本的 Segment 。

查询单个主键的流程如下图所示：

Delete Bitmap

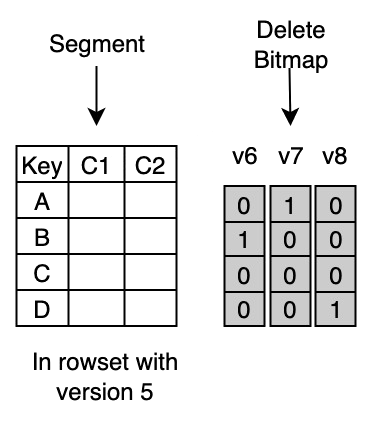

Delete Bitmap 采取多版本的方式进行记录，具体如下图所示：

• 图中的 Segment 文件是由版本 5 的导入产生的，包含了该 Tablet 中版本 5 的导入数据

• 版本 6 的导入中包含了对主键 B 的更新，因此会在 Bitmap 中将第二行标记删除，并在 DeleteBitmap 中记录版本 6 的导入对该 Segment 的修改

• 版本 7 的导入包含了对主键 A 的更新，也会产生一个对应版本的 Bitmap；同理版本 8 的导入也会产生一个对应的 Bitmap

所有的 Delete Bitmap 存储在一个大的 Map 中，每次导入都会将最新的 Delete Bitmap 序列化到 RocksDB 中。其中关键定义如下：

using SegmentId = uint32_t;
using Version = uint64_t;
using BitmapKey = std::tuple;
std::map delete_bitmap;

每个 Rowset 中的每个 Segment，都会记录多个版本的 Bitmap。Version 为 x 的 Bitmap 意味着版本为 x 的导入对当前 Segment 的修改。

多版本 Delete Bitmap 的优点：

1. 能很好的支持多版本的查询，例如版本 7 的导入完成后，一个该表的查询开始执行，会使用 Version 7 来执行，即使这个查询执行时间较长，在查询执行期间版本 8 的导入已经完成，也无需担心读到版本 8 的数据（或者漏掉被版本 8 删除的数据）

2. 能够很好的支持复杂的 Schema Change。在 Doris 中，复杂的 Schema Change（例如类型转换）需要先进行双写，同时将某个版本之前的历史数据进行转换后再删除掉旧版的数据。多版本的 Delete Bitmap 可以很好的支持当前的 Schema Change 实现

3. 可以支持数据拷贝和副本修复时的多版本需求
