本实验专栏来自于汤国安教授《地理信息系统基础实验操作100例》一书

实验平台：ArcGIS 10.6

实验数据：请访问实验1（传送门）

基础编辑篇--实验22 NoData数据处理

目录

一、实验背景

二、实验数据

三、实验步骤

方法一：条件赋值

方法二：设置赋值图层

（1）重分类

（2）合并图层

方法三：栅格转ASCII文本

（1）更改NoData值

（2）ASCII文本转栅格

一、实验背景

NoData数据是栅格数据中的一个特殊值，即属性值为空，代表该像元位置处不存在任何值。因此，在众多分析过程中，具有Nodata值的栅格像元不参与运算操作，故而无法使用修改栅格像元值的常规方法来处理 NoData数据，需要借助条件判断、叠加合并、格式转换等方法来处理。

本实验讲述使用地理信息系统软件对栅格数据中的NoData数据进行处理的三种有效方法，每种方法具有各自的优缺点，读者可以通过实验练习，理解和掌握不同方法的优缺点。

二、实验数据

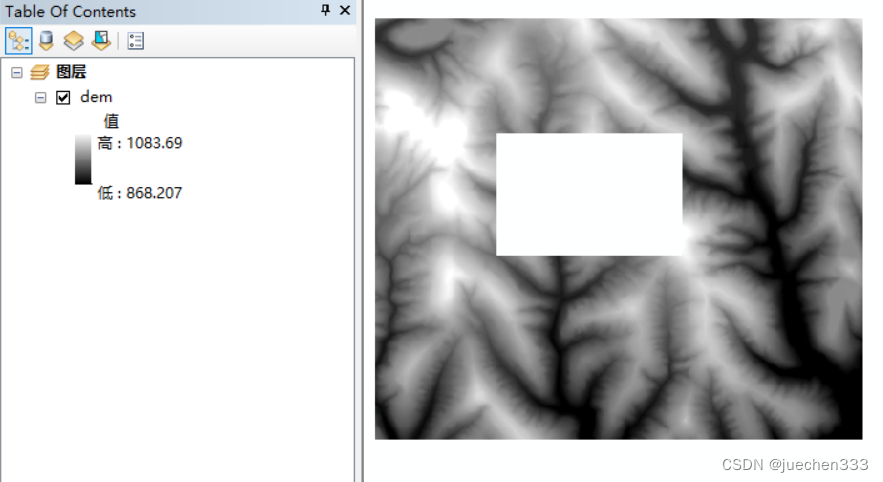

直接双击文件Ex22.mxd即可打开

三、实验步骤

方法一：条件赋值

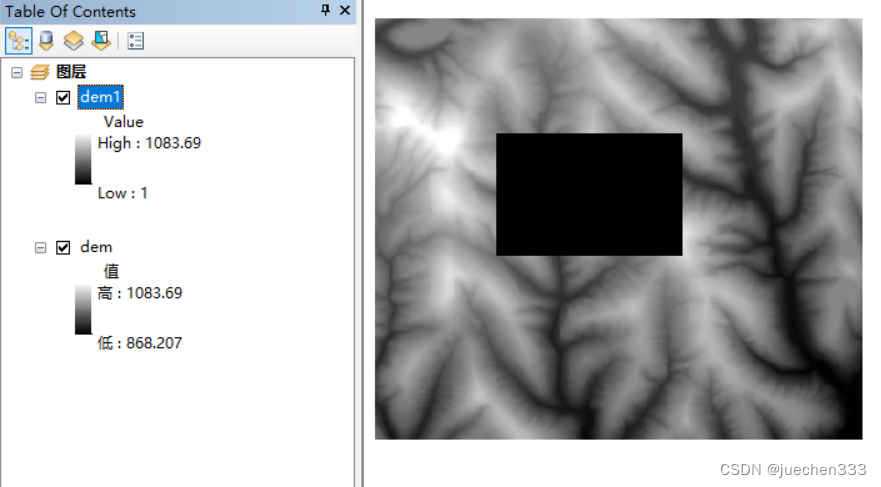

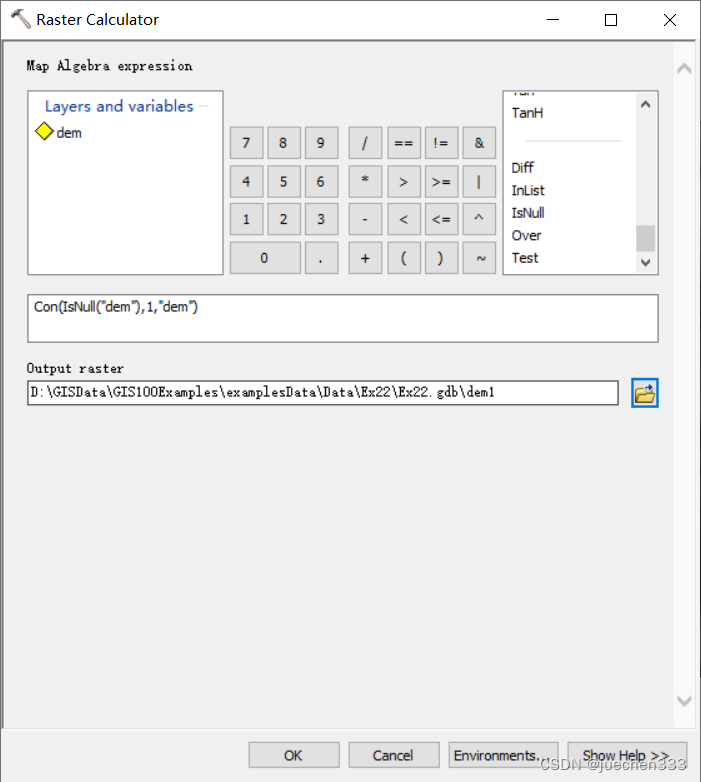

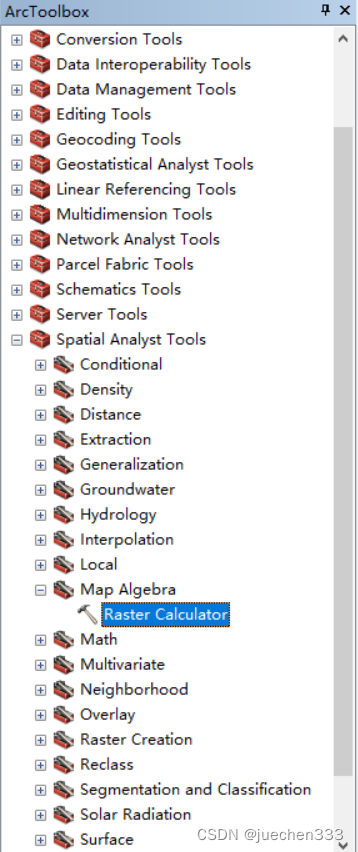

在ArcToolbox 中，打开【Spatial Analyst Tools】→【Map Algebra】→【Raster Calculator】对话框，输入公式：Con(IsNull("dem"),1,"dem")；在【Output raster】输入“dem1”；点击【OK】，得到对NoData进行赋值为1后的栅格数据。注：Con 函数中，第一个参数为条件判断，第二个参数为判断为True时的值，第三个参数为判断为False时的值。

方法二：设置赋值图层

（1）重分类

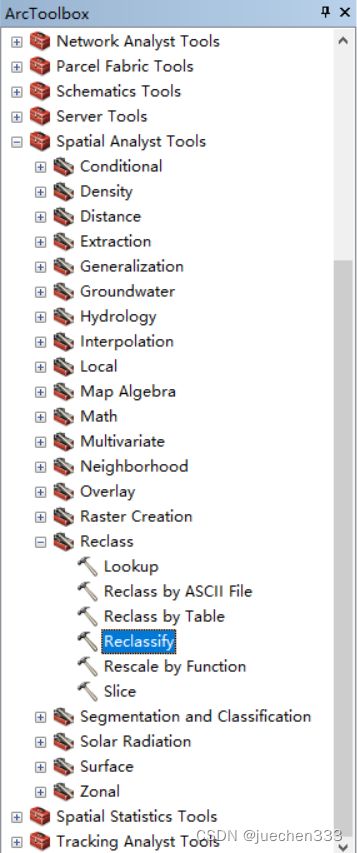

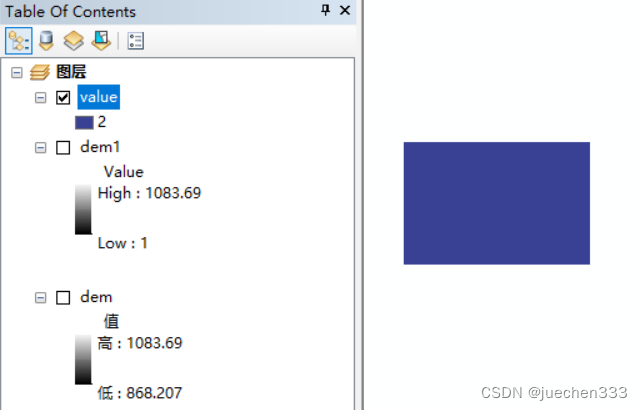

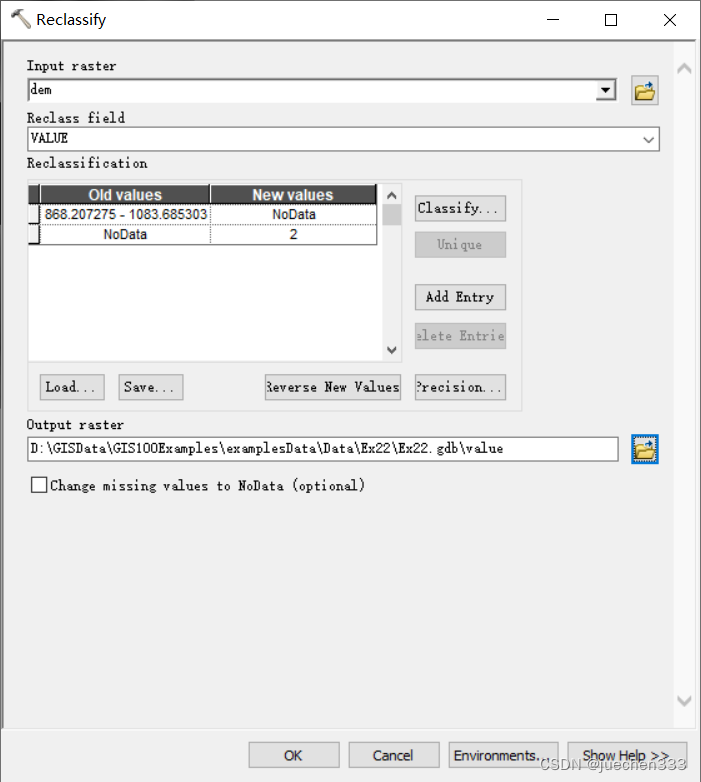

打开【Spatial Analyst Tools】→【Reclass】→【Reclassify】对话框，【Input raster】设置为“dem”，【Reclass Field】设置为“Value”，【Classification】项中将NoData值设置为“2”，其他值域统一设置为“NoData”；【Output raster】中设置为为“value”；点击【确定】。注：点击【Classify】按钮打开分类参数设置类别为1可快速设置新项。

（2）合并图层

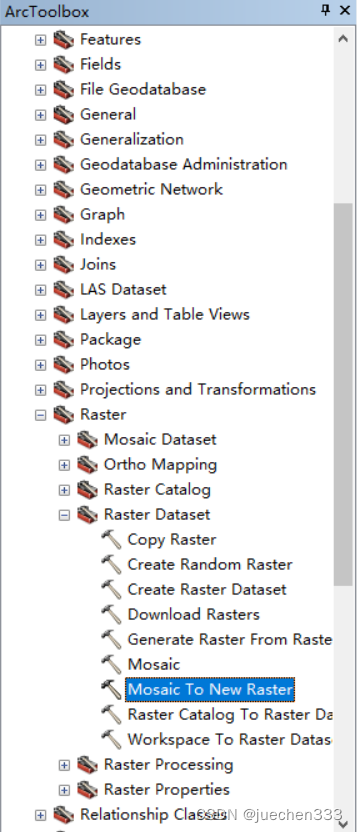

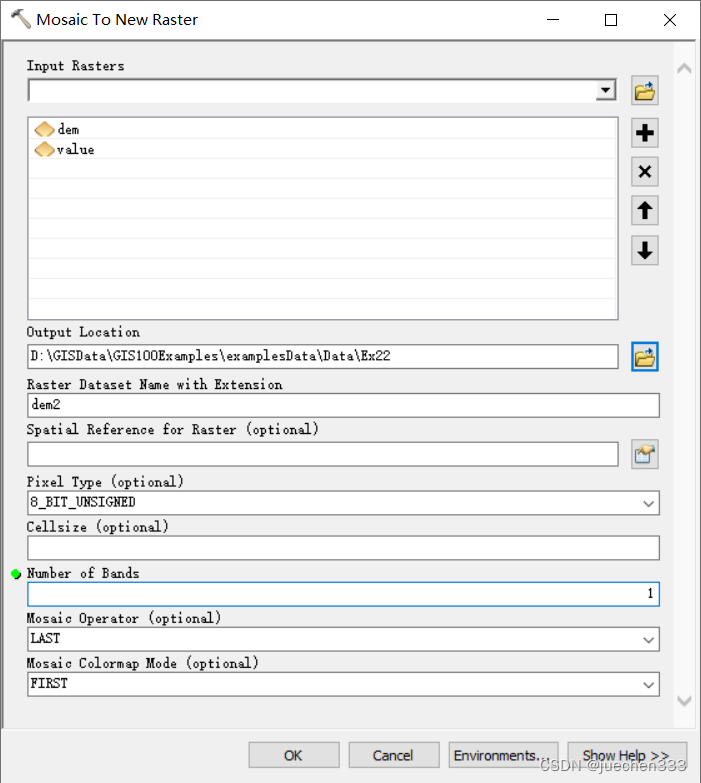

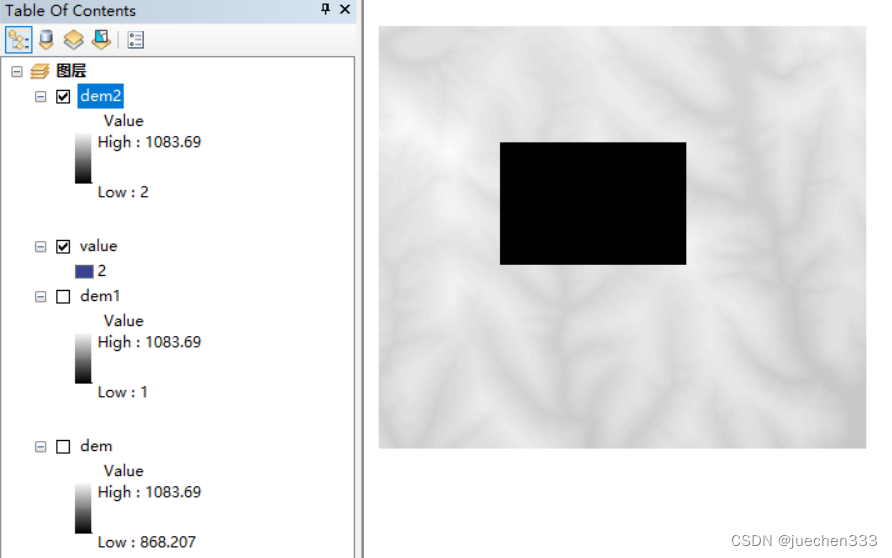

打开【Data Management Tools】→【Raster】→【Raster Dataset】→【Mosaic To New Raster】对话框，【Input Rasters】设置为“dem”和“value”，【Output Location】设置为“Ex22”，【Raster Dataset Name with Extension】设置为“dem2”，【Number of Bands】设置为“1”；点击【OK】，得到对NoData进行赋值为2的栅格数据。注：NoData区被值为2的栅格所代替。

方法三：栅格转ASCII文本

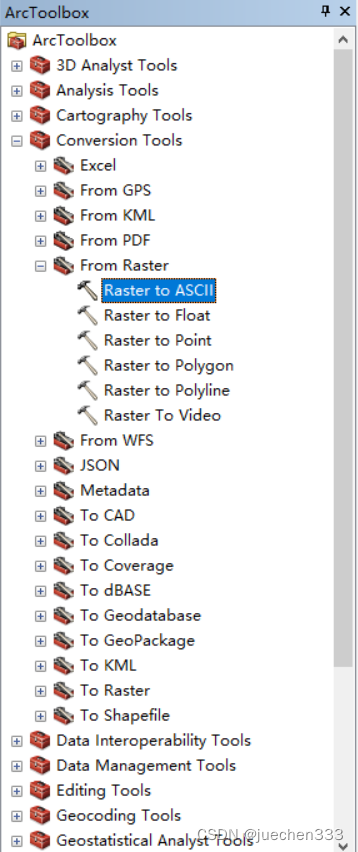

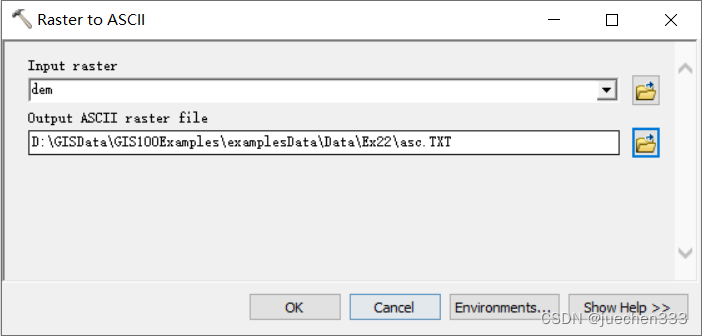

打开【Conversion Tools】→【From Raster】→【Raster to ASCII】对话框，【Input raster】设置为“dem”，【Output ASCII raster file】设置为“asc.TXT”。点击【OK】，得到栅格数据对应的文本文件。

（1）更改NoData值

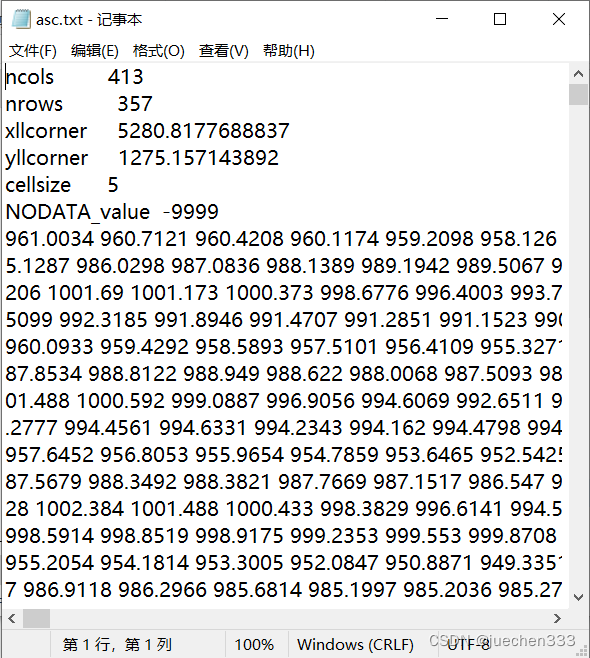

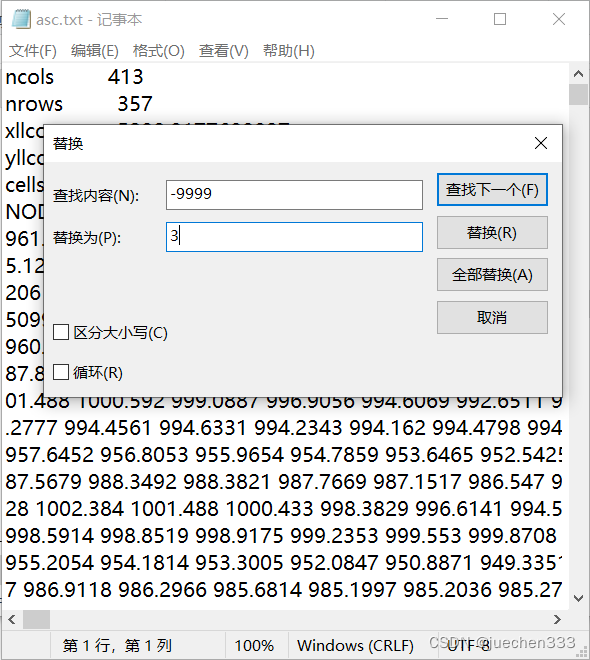

使用记事本软件打开“asc.TXT”文本，使用【替换】工具，将值“-9999”替换为“3”，点击【全部替换】，然后【保存】。注：直接使用记事本自带的替换工具可以快速地进行NoData值的替换，NoData值默认为“-9999”，但是第六行NoData参数必须设置为“-9999”。

（2）ASCII文本转栅格

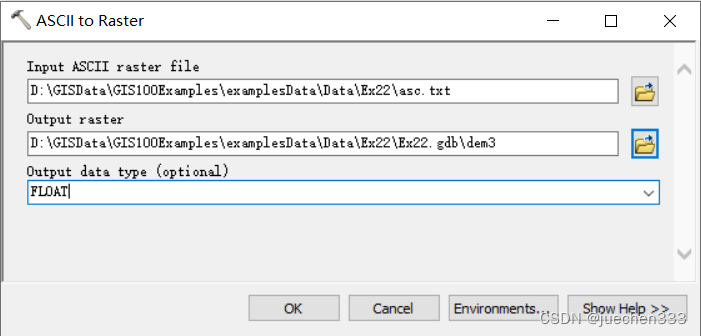

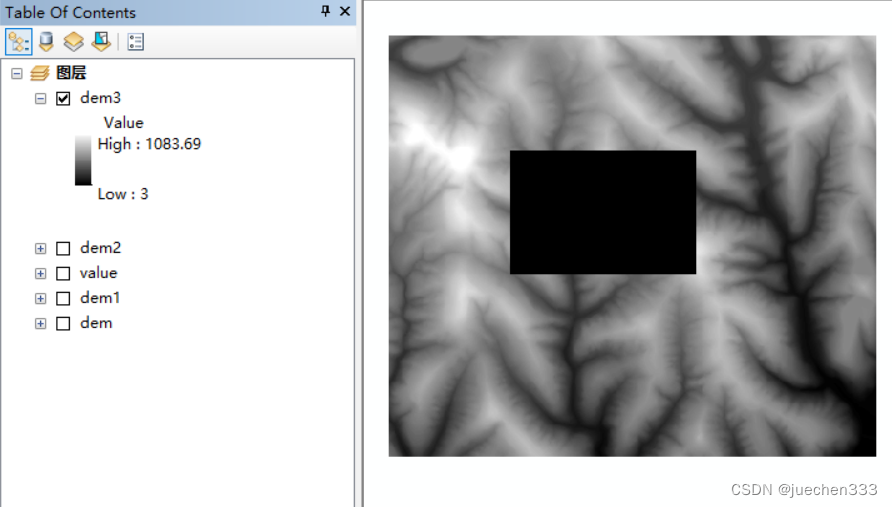

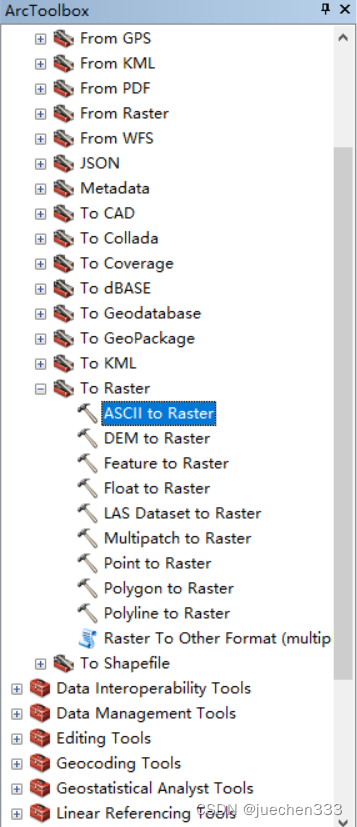

打开【Conversion Tools】→【To Raster】→【ASCII to Raster】对话框，设置【Input ASCII raster file】为“asc.txt”，【Output Raster】设置为“dem3”,【Output data type】选择“FLOAT”。点击【OK】，得到自定义的栅格数据。注：数据类型根据实际栅格数据块的值类型选择，本例中为浮点型，故选择“FLOAT”。
