最近阅读了Ulrich Drepper大牛的论文《What Every Programmer Should Know About Memory》，全文114页，尽管2007年出版，但如今看过来，仍干货满满。接来下对文中提及的知识，结合自己对内存知识的理解，对程序员需要了解的内存知识做一次总结。

内存概述

简单来说，计算机由CPU、内存、块设备、网络组成，这几部分子系统独立发展，但是内存、块设备相对于CPU、网络的发展速度来说是比较慢的，块设备发展缓慢通过软件来解决，即page cache。内存的发展主要包括4个方面：
1、RAM硬件设计（速度和并行化）
2、内存控制器
3、CPU cache
4、DMA

硬件架构发展

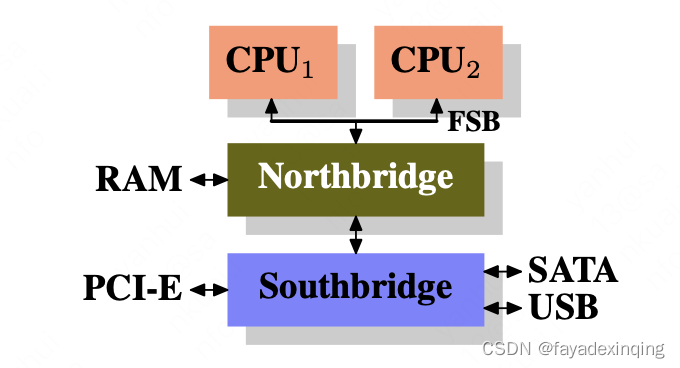

计算机早期架构：CPU通过FSB(the Front Side Bus)与北桥相连，北桥中包含内存控制器，内存控制器决定了内存的类型，比如DRAM、SDRAM等。北桥与南桥相连，南桥通常也被称为I/O桥，通过丰富的协议连接其他外设，包括PCI、USB、SATA。

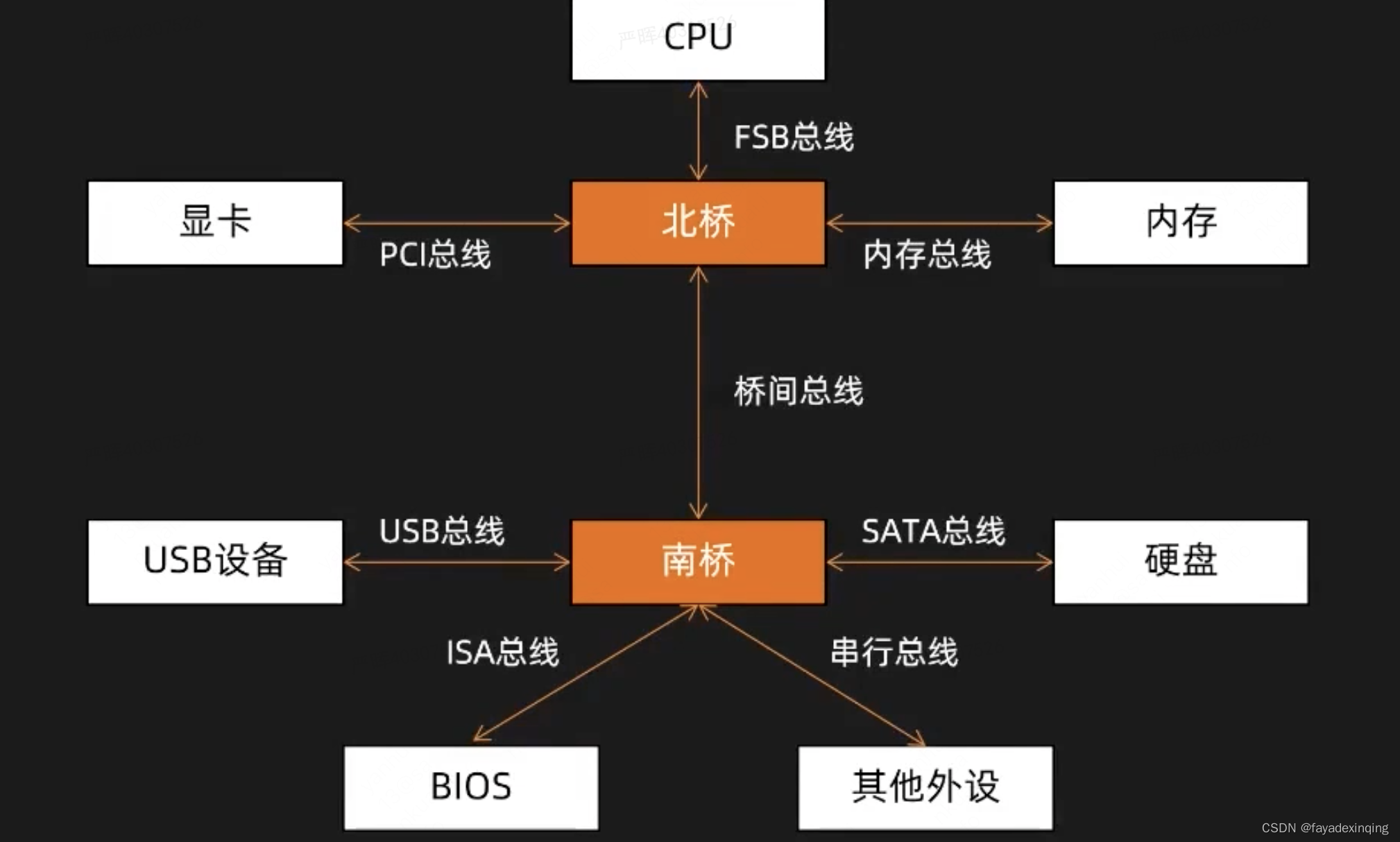

更详细的图：

这套架构在性能上有几点瓶颈：
1、RAM与外设之间的数据访问
2、CPU与RAM之间的数据访问

DMA

早期CPU想把数据从外设搬到内存，或者从内存搬到外设时，CPU需要阻塞等待数据搬运完成，由于CPU的速度远大于外设的速度，同时这期间CPU无法做其他事情，效率很低。
比如通过read()把数据从磁盘读到内存中的过程：
1、CPU发送指令给磁盘控制器，然后返回
2、磁盘控制器接收到指令之后，开始从磁盘上读取数据，把数据放到缓冲区之后，产生一个中断
3、CPU接收到中断信号之后，停下手头的工作，开始从磁盘缓冲区中读取数据，这个过程中CPU需要一次一个地址一个地址的读取（32bit or 64bit），把数据读取到自己的寄存器中，再把寄存器中的数据搬运到内存中，整个过程中CPU是无法做其他事情的。
CPU的速度远大于磁盘速度，因此CPU存在很多无意义的等待。
有了DMA之后，数据搬运的工作就由DMA完成，CPU就可以处理其他事情。
1、操作系统受到read()时，将命令发送给DMA，然后CPU做其他事情
2、DMA将指令发送给磁盘控制器，磁盘控制器接收到指令之后，开始从磁盘上读取数据，把数据放到缓冲区之后，产生一个中断
3、DMA接受到中断信号之后，就将缓冲区中的数据搬运到内核空间中，这个过程中CPU不需要参与
4、搬运完成之后，DMA给CPU发送一个中断信号，CPU受到中断信号之后，知道数据已经准备好了，就可以把数据从内核空间拷贝到用户空间，给用户返回

多个RAM

为了加快CPU与RAM之间的数据访问，两个方向：

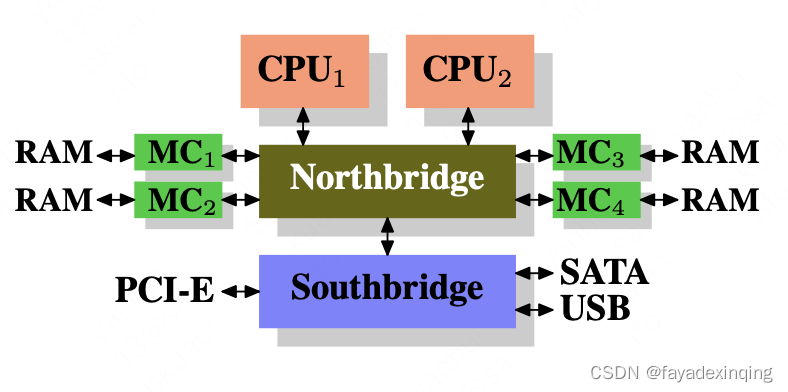

1、用多个内存控制器，加大带宽，提高并行度，这样瓶颈就来到了北桥的总线传输上

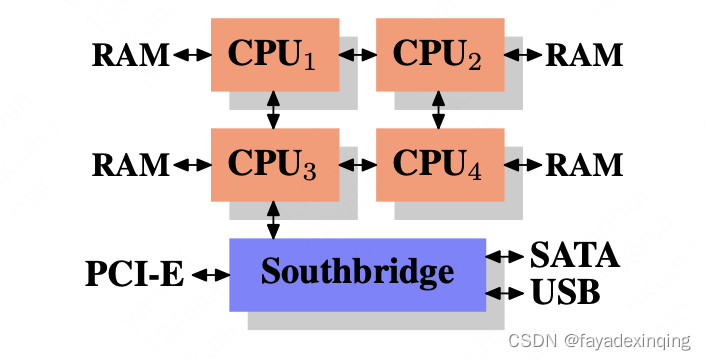

2、每个CPU都有一个独立的RAM

这套架构也有缺点，在介绍NUMA架构时再解释。

内存类型

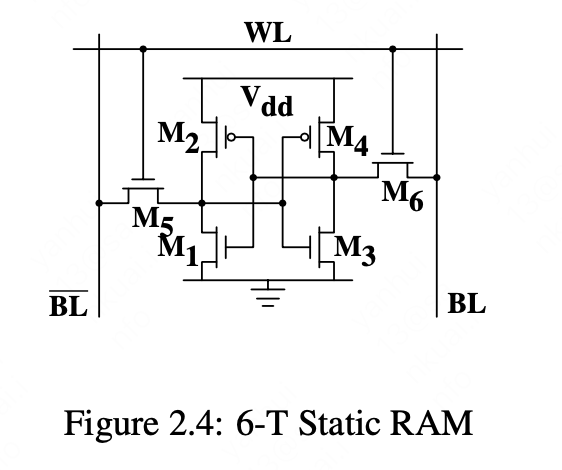

静态RAM(SRAM)和动态RAM(DRAM)，SRAM比DRAM速度更快，但是成本更高，一般在cache中使用，DRAM是我们常说的内存，两者的硬件实现：

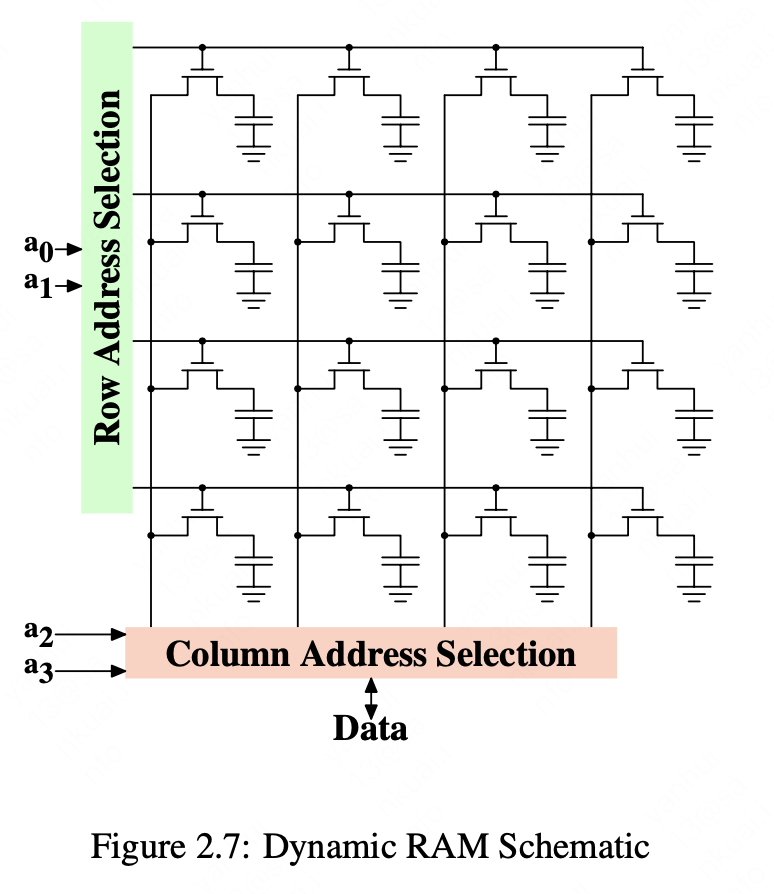

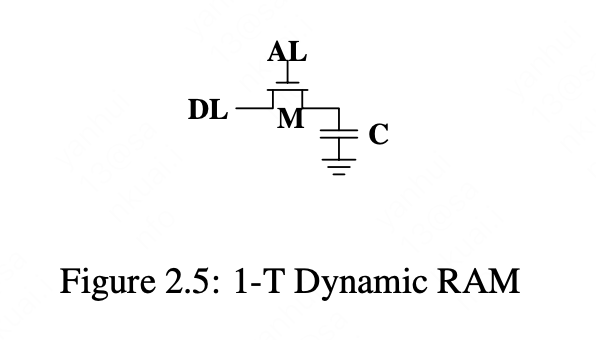

DRAM由电容和MOS管组成，由于电容的漏电特性，DRAM需要周期性的刷新充电

DRAM访问

程序中通过虚拟地址选择一个内存位置，CPU将其翻译成物理地址，最终内存控制器根据物理地址找到这块内存，这步是通过多路选择器完成：

CPU cache

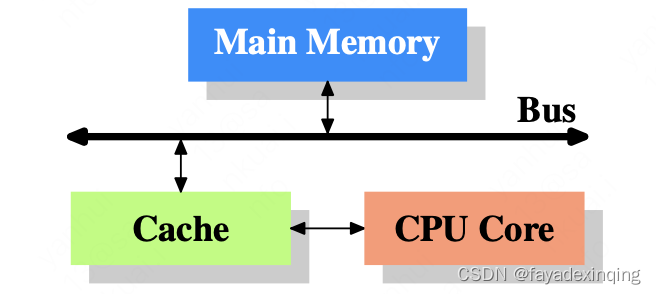

为什么内存不用SRAM呢，主要是因为成本，所以现在主流架构是用一小部分SRAM做cache，主存用DRAM

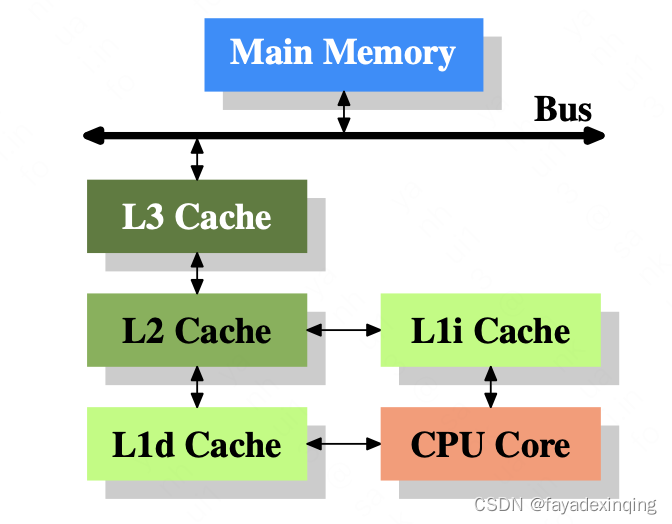

随着cache与主存之间访问速度的增加，可以继续在两者之间加容量更大，但是速度比cache更慢的下一级cache，当今的CPU架构中，一般有3级cache，并且在将来随着CPU核数的增加，cache级数有可能还会增加

LI cache分成指令cache和数据cache
多处理器、多core的架构如下：

cache访问

cache能够成功应用的前提是局部性原理，包括空间局部性和时间局部性。
CPU每次读写主存都是先通过cache，对于读，先读cache，如果cache中没有对应的word，则从主存中加载对应word到cache中，对于写，直接写cache，然后由后台机制同步到主存中。CPU每次访问cache的大小单位是一个cache line，默认为64byte。
cache的组织形式如下：cache有组数和路数这样一个二维数组组织，二维数据中每个单元就是一个缓存快，总cache大小= 组数* 路数 * cache line，按照组数和路数的不同，分为三种：
1、直接相连映射：只有一路
2、全相连映射：只有一组
3、组组相连映射：多组、多路
从效率和硬件实现上考虑，组组相连映射效率更高、实现最简单，也最常用，其他两种类型也有对应的用途。
每个缓存款由 标志位、tag、数据块组成，标志位有V（是否有效），M（是有被修改）等，tag位(一共Bbit)用来比较缓存块与内存中的地址，数据块是存放cache line的地方。
cache寻址的过程如下：对于32bit地址寻址一个字节，cache line是64byte，假设此时有32组、4路。地址对32取模得到对应的组号，即：(addr >> 6) & ox1F，addr的低6位是在cache line中的偏移，2^6是64。当找到对应的组后，需要再找到对应的路，这就需要对每一路对比addr的高21bit与缓存块的tag位，如果相等，则找到对应的路，然后再根据addr中低6bit的偏移从cache line中找到对应的字节。

缓存替换算法

最近最少使用算法，LRU

缓存对程序性能的影响

1、缓存缺失，需要把内存块从主存中加载到cache中
2、程序局部性，如果操作的数据在同一个cache line中，那么整体性能就好
2、伪共享，由于同处于一个cache line，某个操作只影响了cache line中的某个字节，但是导致cache line失效，就会影响cache line中操作其他字节的线程。

MESI协议

cache与主存的同步策略主要有两种：写回(write back)和写直达(write through)。
写回：cache不会立即将修改同步到主存，而是再被换出时，才会覆盖主存中过时的数据；写直达：cache的修改会立即同步到主存中。
当某个CPU执行写操作时，其他CPU的cache对于保存该数据副本的更新策略有两种：写更新(write update)和写无效(write invalid)
写更新：每次CPU写cache时，都会发起一次总线操作，通知其他CPU更新该数据位置上的值；写无效：每次CPU写cache时，会使得其他CPU上该数据位置上的值无效

缓存一致性

值每个CPU在L1级上的副本是相同的，现在处理器中通过MESI协议来保证缓存一致性

内存屏障

有了MESI协议之后为什么还需要内存屏障：
1、编译器、CPU为了提高执行效率，会对指令乱序执行
2、严格执行MESI协议会进行核间通信和同步，这会给CPU带来性能问题，所以CPU设计人员对每个核的cache增加了store buffer和invalid queue。其中store buffer用来buf cache的写操作，然后批量刷到cache中，再通过MESI协议核间同步，invalid queue是为了buf核间同步传递过来的invalid信息
所以，即使没有1，2也会导致各个CPU间cache更新顺序的不确定，导致多线程执行顺序的不确定
为了兼顾CPU的性能和程序的正确性，开发人员可以用内存屏障来自己保证，内存屏障可以解决上述两个问题。

NUMA

非一致性访存，在多核处理器中，CPU对于不同区域的内存访问速度是不同的，内存从物理上划分为多个节点，CPU也根据内存节点划分为多个组，每个组中都有一个内存控制器用来访问本地内存，CPU访问内存的效率是相同的。各个节点的CPU之间点对点互联，如果CPU想访问其他节点的内存，需要先通过快速互联通过QPI到达节点的内存控制器，再通过内存控制器访问内存。

物理内存管理

物理内存在操作系统中以页为单位进行管理，每页默认为4K，操作系统向内存管理器申请内存，有以下集中：
1、占用一整页，或者直接和虚拟内存空间建立映射管理，比如匿名页
2、分配小块内存，桶slab allocator技术，Linux会先申请一页的内存，然后根据slab大小划分为同等大小的小块，这些小块通过复杂的队列来管理（被分配、被放回池子、应该被回收）。
那么页又是通过什么管理的呢？伙伴系统
把所有的空闲页分为11个页块链表，每个页块链表包含多个大小的页块，有1、2、4、8、16、32、64、128、256、512和1024个地址上连续的页。
