LoRa无线远传水表方案ASR6500S/LLCC68

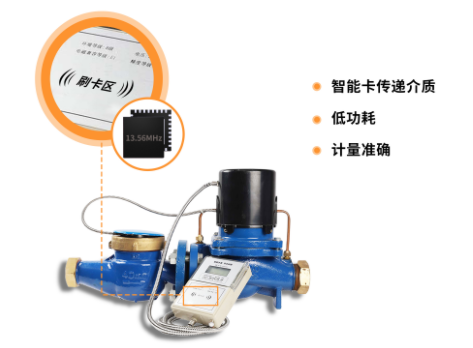

LoRa无线远传水表就是普通机械水表加上电子采集发讯模块而组成，电子模块完成信号采集、数据处理、存储并将数据通过通信线路上传给中继器、或手持式的抄表器。
LoRa无线远传水表作为市面上比较火的智能水表；由主站通过传输媒体将多个户用仪表的数据集中抄读的系统，简称集抄系统(AMR)。该系统主要由从站、物理信道、主站等设备组成。主站：具有选择一个、一组或全体从站，并发动与从站进行一次信息交换的设备。可以是手持单元、计算机或其他数据终端。从站：具有全网唯一识别地址，从主站接收信息并与主站进行信息交换的设备。

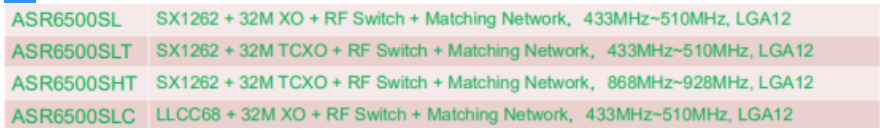

例如本文指的仪表；物理层：规定了主站与从站之间的物理接口、接口的物理和电气特性，负责物理媒体上信息的接收和发送；例如ASR6500S系列芯片；该系列芯片包括SX1262+射频匹配电路+射频开关电路+晶体等等；封装为LAG12;具体型号如下：
ASR6500S系列是ASR IoT设计的LoRa SiP芯片。由LoRa射频芯片SX1262与射频电路合封而成。外围射频器件均已封装在芯片内，可减小最终产品面积，同时无需射频调试工作，降低研发成本、缩短开发周期。ASR6500S不包含MCU用户可自由选配MCU来进行方案设计，可大大提高方案设计的灵活性。
特性
功耗低，传输距离远
多方面采集，信息更全面
后台数据统一收集，管理更高效
ASR6500SLT
射频前端集成
LoRa Radio Transceiver SX1262系列
430/470~510MHz(SL/SLT/SLC)
868~928MHz(SHT)
XO(SL/SLC)
TCXO(SLT/SHT)
在LoRa CW可达22dBm
-148dBm在BW=10.4KHz,SF12(SL/SLT/SHT)
-129dBm at BW=125KHz,SF9(SLC)
-129dbm at BW=250khz,SF10(SLC)
LLCC68
LoRa和FSK调制解调器
151dB最大链路预算(LLCC68)
+22dBm or +15dBm high efficiency PA
Low RX current of 4.6mA
集成DC-DC转换器和LDO
LoRa的可编程比特率范围为1.76 kbps到62.5，FSK为300kbps
高灵敏度：低至-129dBm
在1MHz偏置时，可抗88dB干扰
在LoRa模式下，共信道抑制为19dB
FSK、GFSK、MSK、GMSK和LoRa调制
