本实验专栏参考自汤国安教授《地理信息系统基础实验操作100例》一书

实验平台：ArcGIS 10.6

实验数据：请访问实验1（传送门）

高级编辑篇--实验69 布局中添加报表和Excel图表

目录

一、实验背景

二、实验数据

三、实验步骤

（1）加载中国省份数据

（2）制作报表

（3）编辑报表显示区域

（4）添加报表至视图区

（5）添加 Excel图表

一、实验背景

在对地理数据进行制图表达时，仅依托地理数据常常无法详尽地诠释出专题图的内容，需要借助一些统计图和表格进行属性信息的表达，如报表和Excel图表。地理信息系统软件支持导入Excel图表进行更加丰富的统计图表达。同时，自有的报表工具能够创建美观的表格数据，将地图中特定图层的属性信息进行罗列，以补充当前专题地图所要表达的信息。

本实验讲述使用地理信息系统软件在布局中添加报表和Excel图表的方法，制作兼具地图数据与统计数据的专题图。读者通过实验练习，应能够学会结合报表、Excel 图表与地图数据进行更丰富的专题图制作。

二、实验数据

直接双击文件Ex69.mxd即可打开。

三、实验步骤

（1）加载中国省份数据

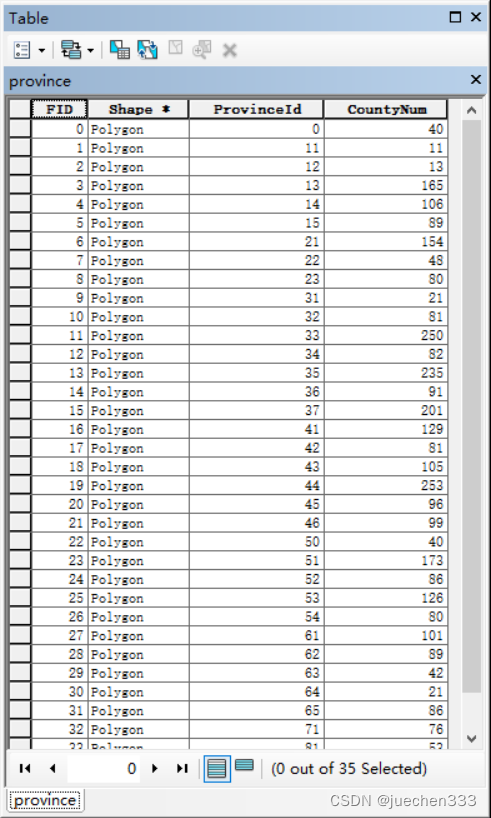

选择菜单栏中的【View】→【Layout View】进入制图布局状态，打开省份图层属性表，字段“CountyNum”为该省份包含的县图斑个数。

（虽然是国家公开的数据，但还是会被CSDN 和谐掉，所以加表情包挡一下）

（2）制作报表

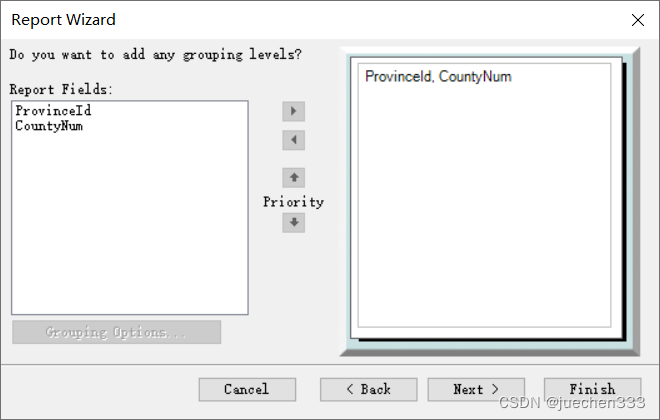

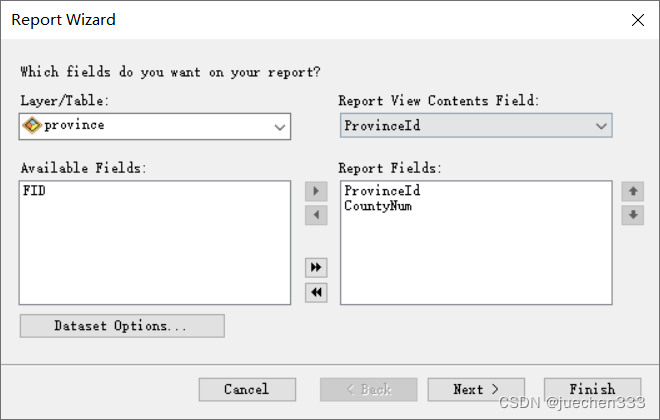

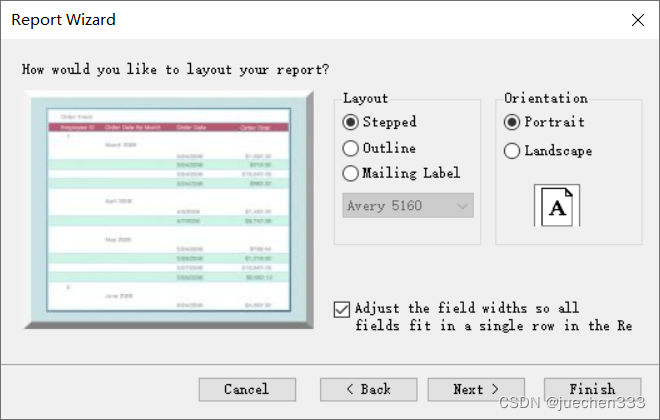

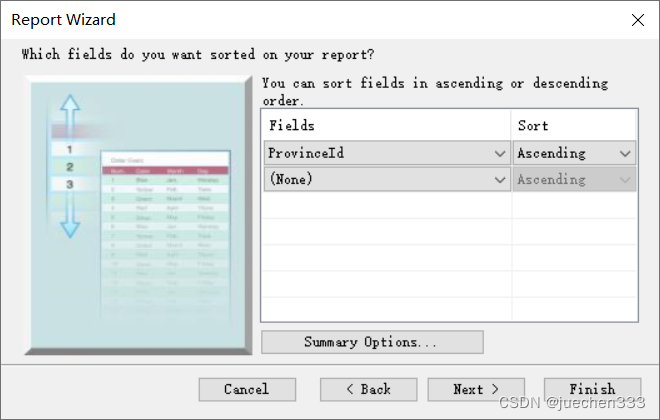

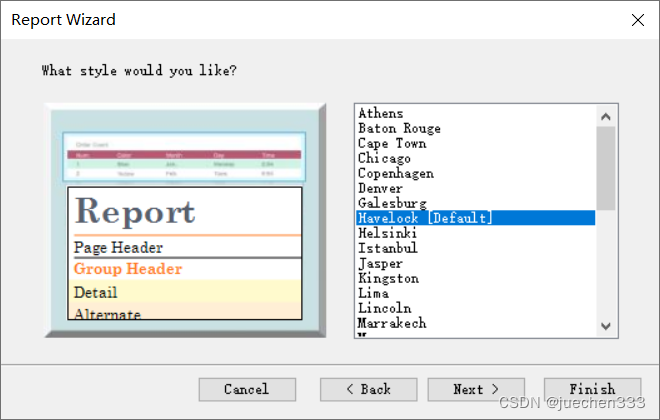

打开菜单栏中的【View】→【Report】→【Report Wizard】工具，【Layer/Table】设置为“province”，【Report View Contents Field】设置为“Provinceld”，【Report Fields】中添加字段“Provinceld”和“CountyNum”，点击【Next】；根据实际情况，设置分组级别，本例中默认，点击【Next】；设置按照“Provinceld”字段进行升序排列显示整个报表内容，点击【Next】；根据实际情况设置【Layout】和【Orientation】，本例默认参数；点击【Next】，设置显示字体的样式，本例默认；点击【Next】，设置报表的标题为“各省县斑块数量”；点击【OK】，自动生成报表查看器。

（3）编辑报表显示区域

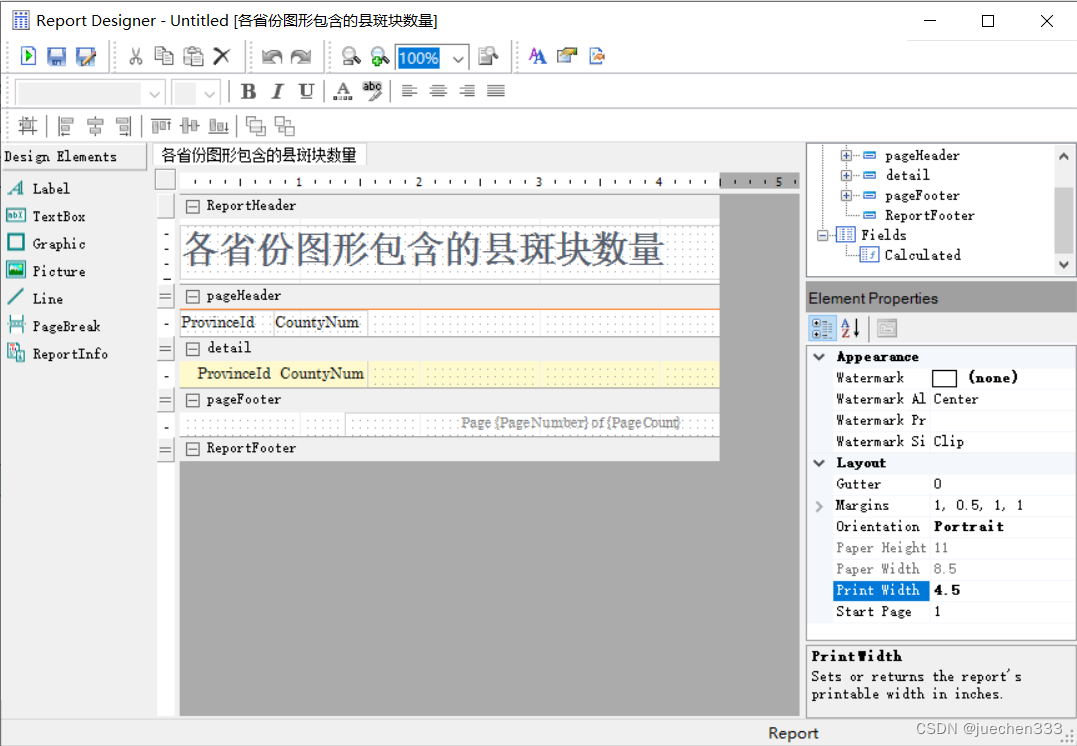

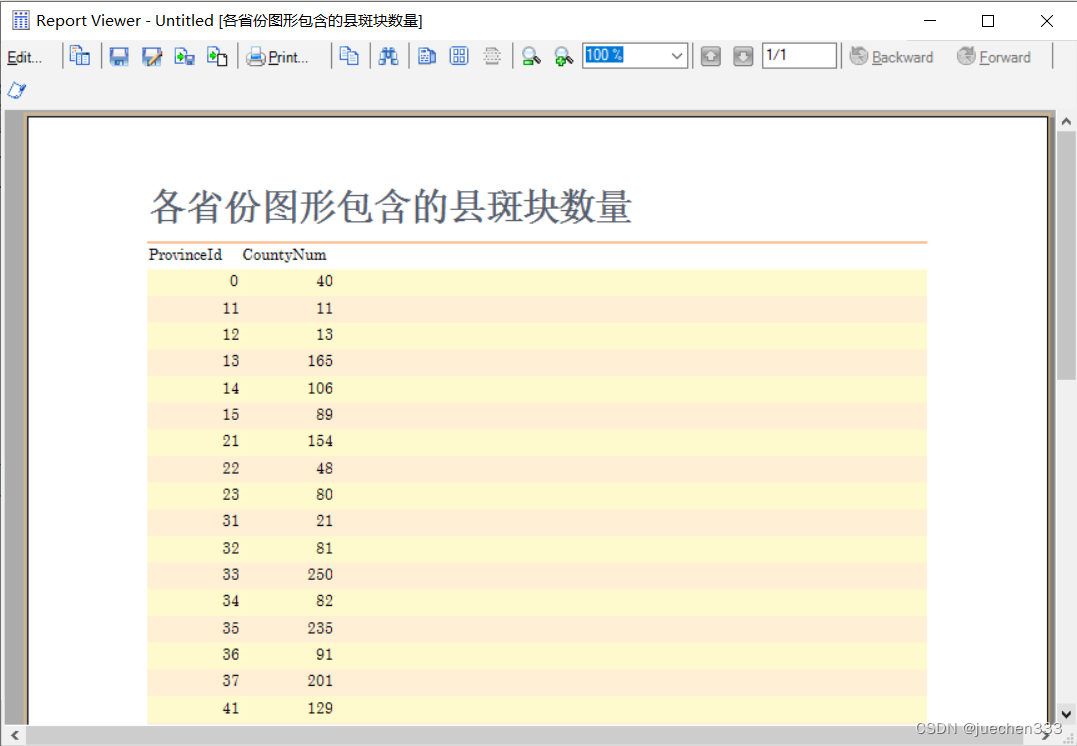

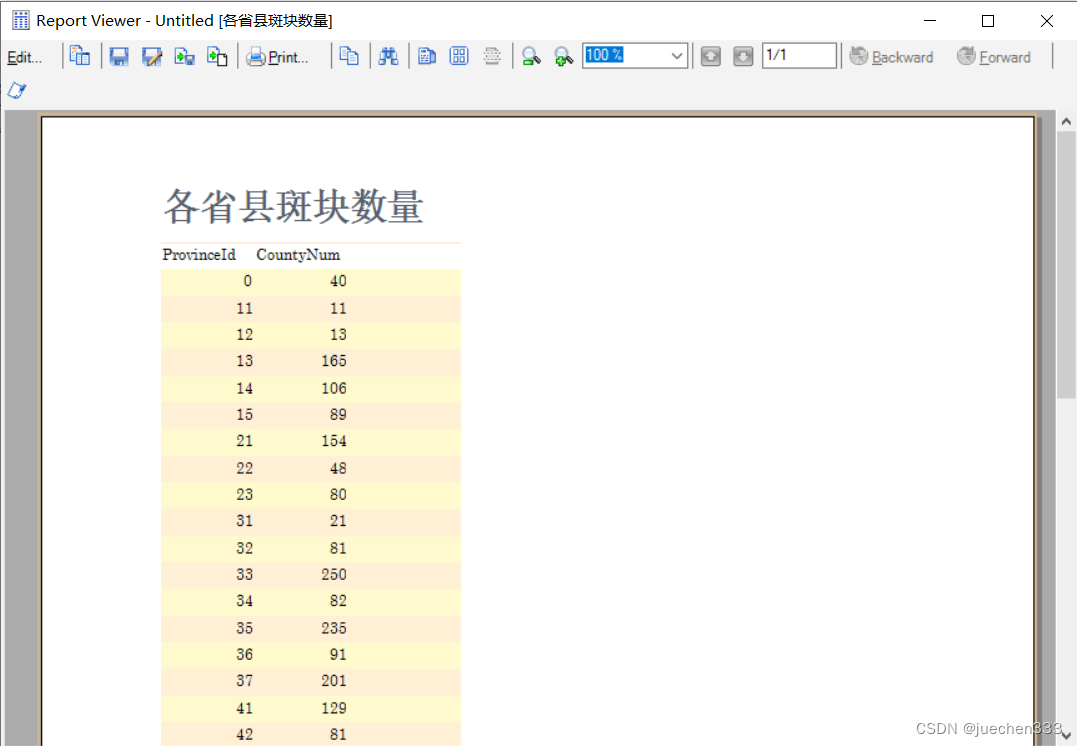

点击报表查看器中菜单栏左上角【Edit】按钮，将【Element Properties】中的【Print Width】设置为“2.5”；点击菜单栏左上角【Run Report】按钮，得到缩小列宽后的报表。

（4）添加报表至视图区

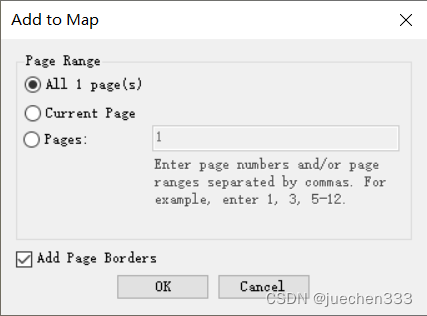

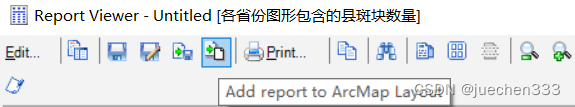

在报表查看器中选择【Add report to ArcMap Layout】，关闭报表查看器，调整报表大小。

（5）添加 Excel图表

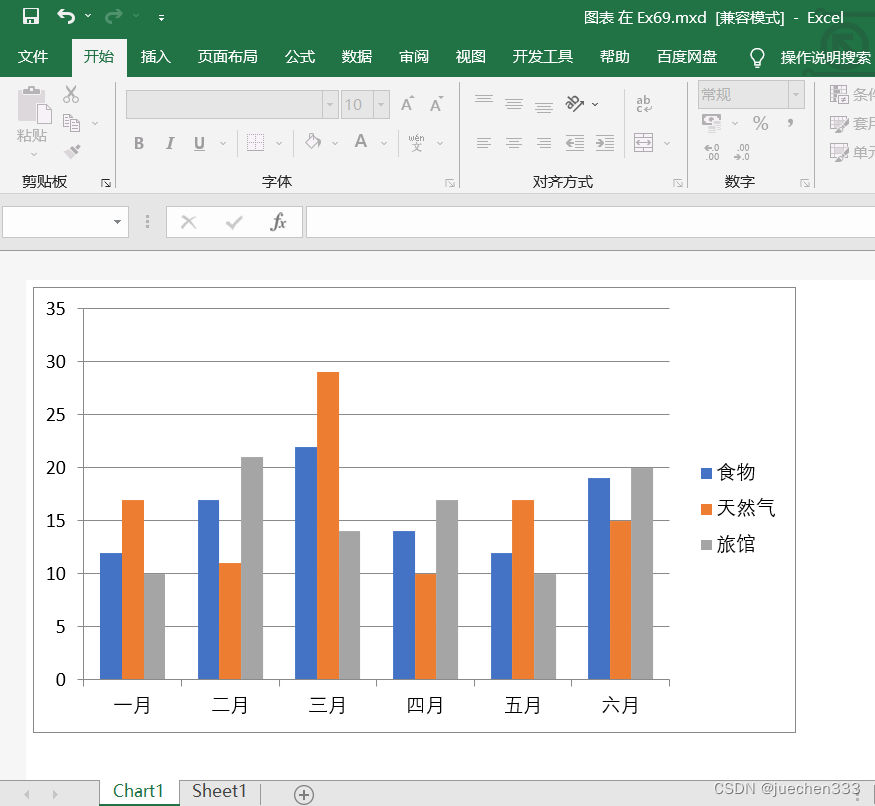

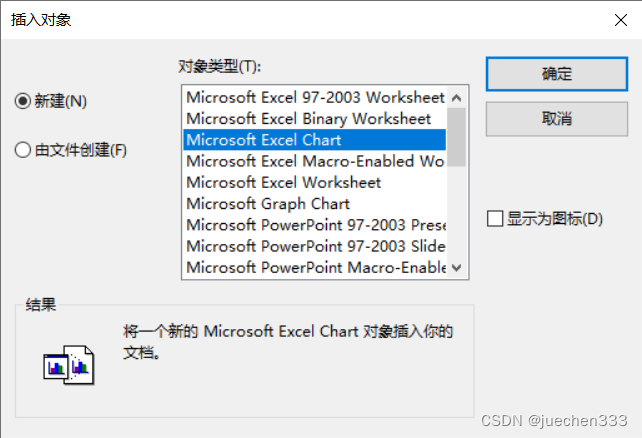

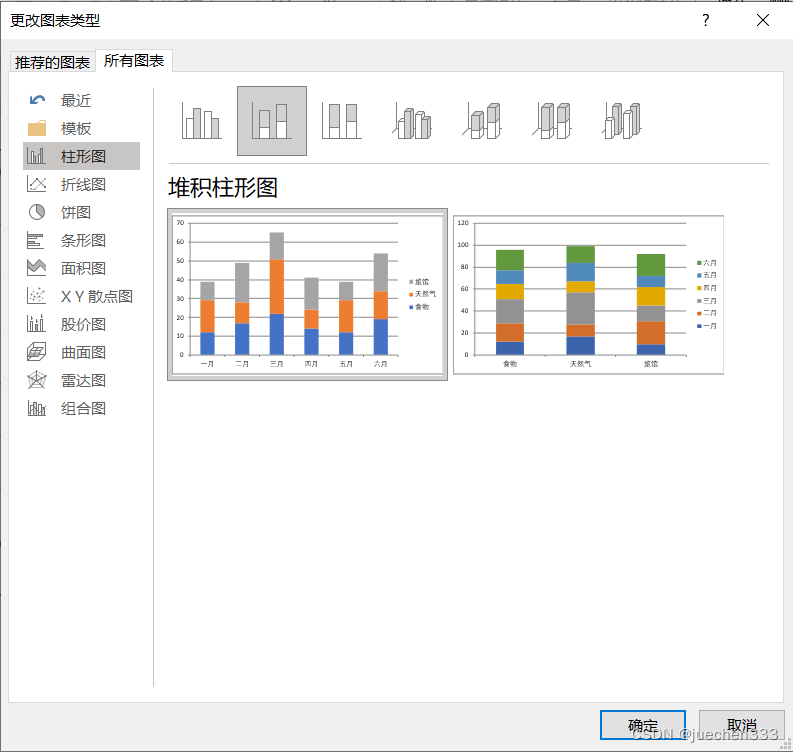

打开菜单栏中的【Insert】→【Object】对话框，选择【Microsoft Excel Chart】后自动打开Excel软件，默认提供了测试数据，选中“Chart1”工作簿，选择【更改图表类型】按钮，按需要选择相应的图表类型选项；点击【确定】，得到该数据的图表。保存后关闭Excel 软件，该图表被添加入当前制图布局中。

注：本例仅适用默认数据来叙述该工具的使用。
