本实验专栏参考自汤国安教授《地理信息系统基础实验操作100例》一书

实验平台：ArcGIS 10.6

实验数据：请访问实验1（传送门）

高级编辑篇--实验77 按要素分区统计路网

目录

一、实验背景

二、实验数据

三、实验步骤

（1）标识公路数据

（2）计算公路长度

（3）统计各省份公路长度

（4）绘制统计直方图

一、实验背景

对地理对象进行空间统计分析时，常常需要基于特定的统计分区，如规则的公里格网、行政区域等。通过空间叠加分区图层和要素图层，实现要素图层的空间统计分析，包括要素的数量、几何参数等。

本实验讲述使用地理信息系统软件实现按要素分区统计路网的方法，以全国交通路网为要素对象，统计各省份的公路总长度，并制作统计直方图。读者通过实验练习，应能够理解分区统计的基本概念，掌握多图层分区统计的方法。

二、实验数据

直接双击文件Ex77.mxd即可打开。

三、实验步骤

（1）标识公路数据

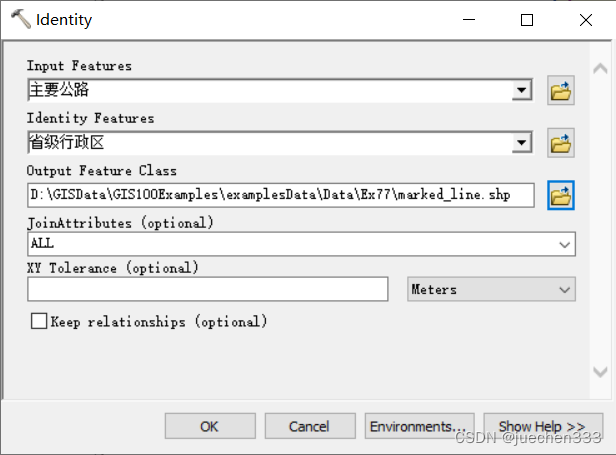

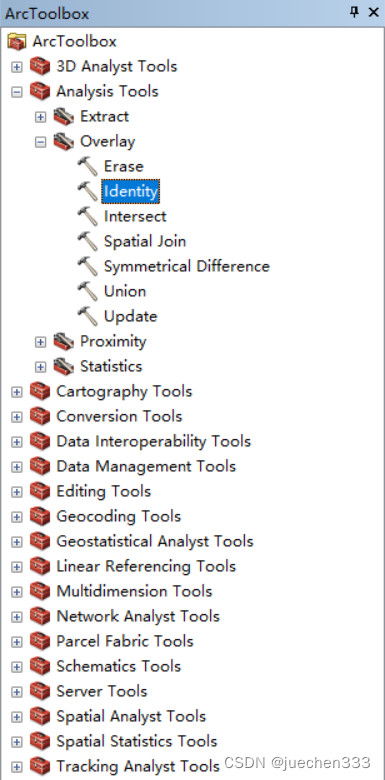

在ArcToolbox中，打开【Analysis Tools】→【Overlay】→【Identity】对话框，【Input Features】为“主要公路”，【Identity Features】为“省级行政区”，【Output Features Class】为“marked_line”，其余默认；点击【OK】，得到被省份分区所标识的公路数据。

注：同一个公路数据在边界处被分割。

（虽然是国家公开的数据，但还是会被CSDN 和谐掉，所以加表情包挡一下）

（2）计算公路长度

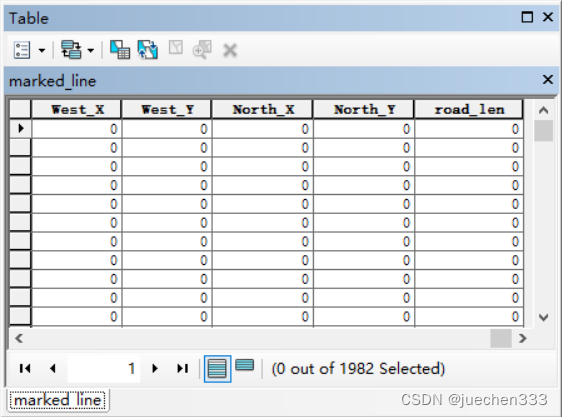

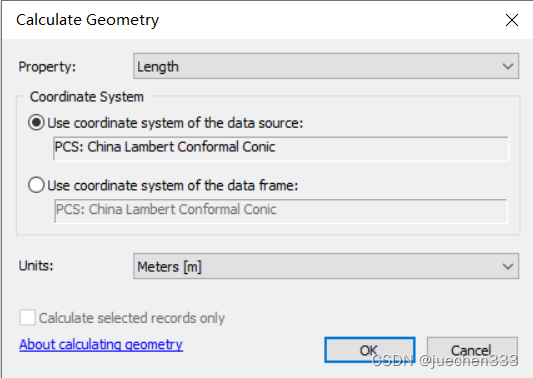

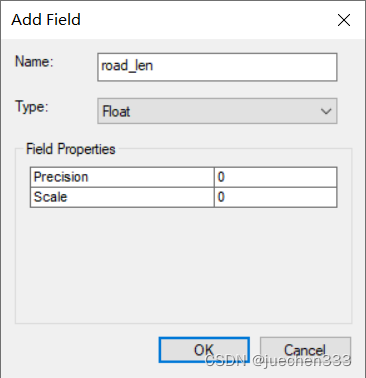

打开“marked_line”图层属性表，单击【Table Options】选项按钮，选择【Add Fieild】工具；字段【Name】为“road_len”，【Type】为“Float”；右击“road_len”字段，选择【Calculate Geometry】工具，【Property】为“Length”，其余参数默认；点击【OK】，得到各公路记录的长度属性值。

（3）统计各省份公路长度

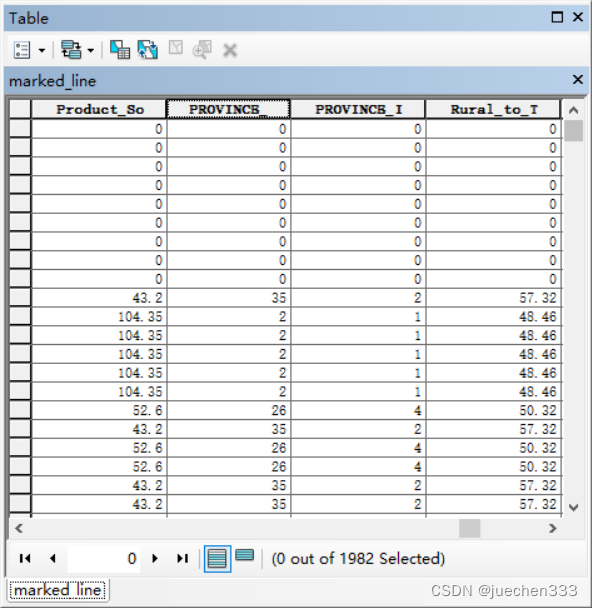

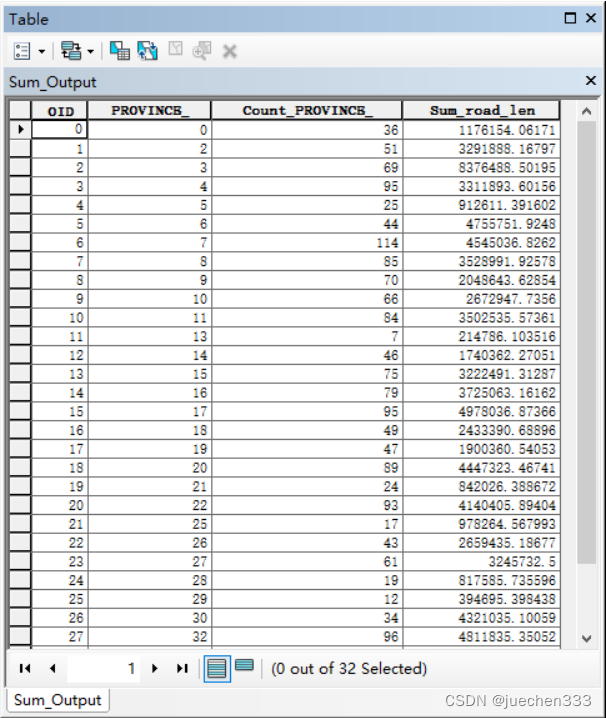

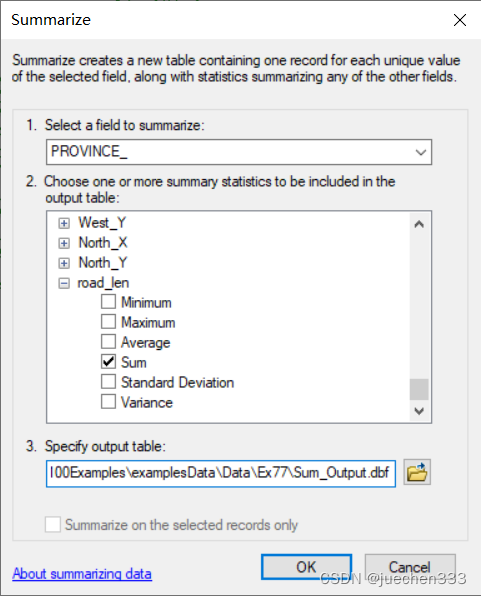

右击“PROVINCE_”字段，选择【Summarize】工具，【Choose one or more summary statistics to be included in the output table】中选择【road_len】字段的【Sum】属性，【Specify output table】；点击【OK】，得到统计结果表数据。

（4）绘制统计直方图

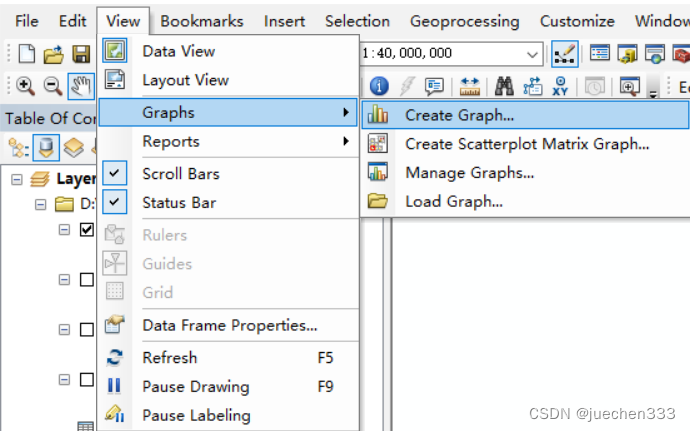

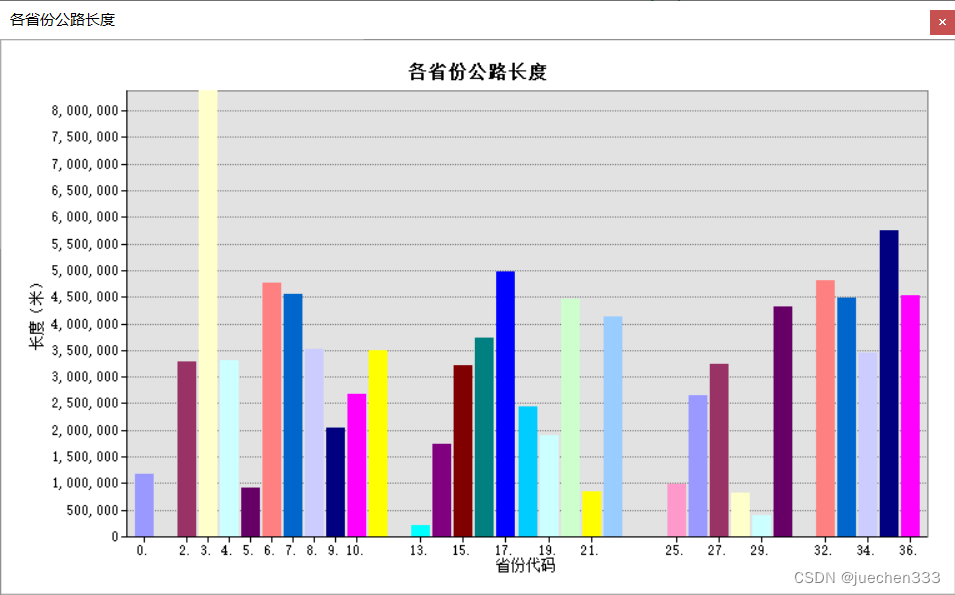

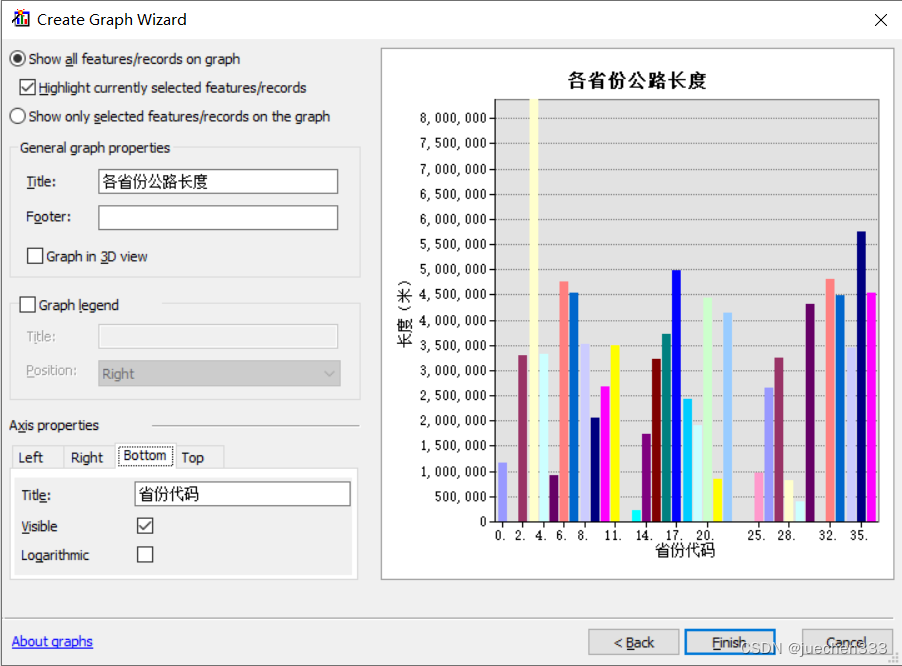

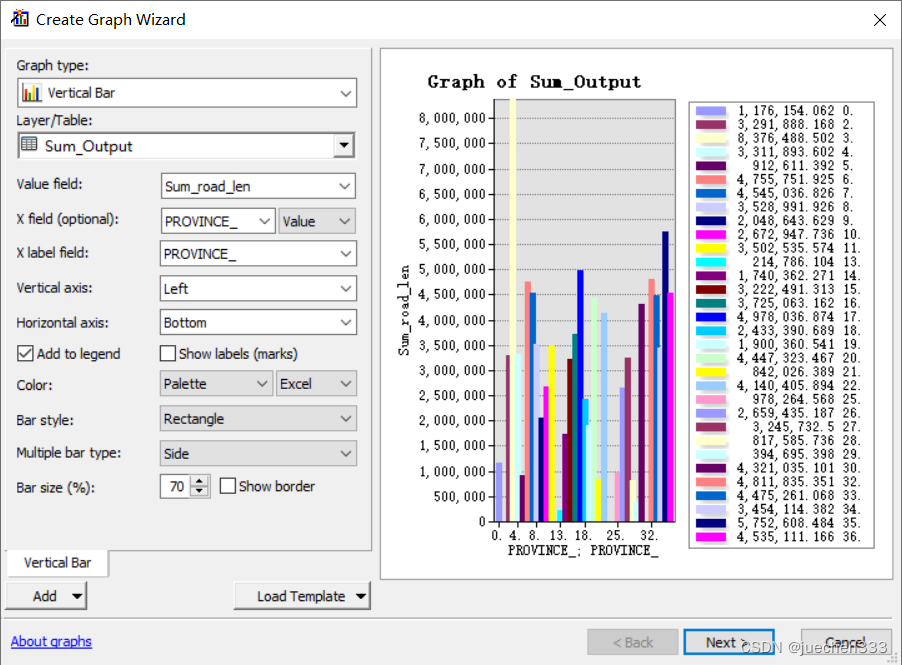

打开菜单栏中【View】→【Graphs】→【Ceate Graph】，设置【Layer/Table】为“Sum_Output”，【Value field】为“Sum_ road_len”，【X field】和【X label field】为“PROVINCE_”，【Color】设置为“Palette”；点击【Next】，【General graph properties】中【Title】设置为“各省份公路长度”，【Axis properties】中左标题改为“长度（米)”，下标题改为“省份代码”；点击【Finish】，得到各省份公路长度统计直方图。
