序言

NI Multisim最突出的特点之一就是用户界面友好。它可以使电路设计者方便、快捷地使用虚拟元器件和仪器、仪表进行电路设计和仿真。

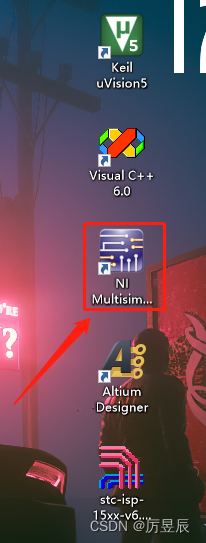

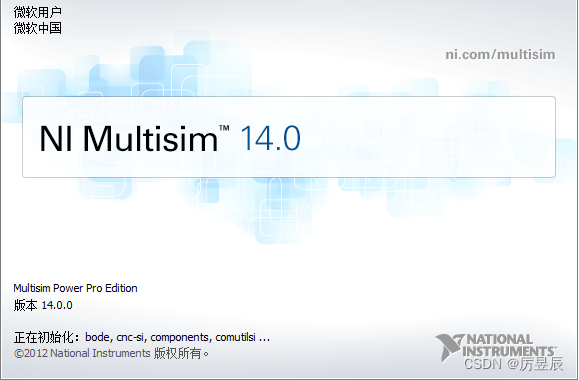

首先启动NI Multisim 14.0，打开如图所示的启动界面，完成初始化后，便可进入主窗口。

 打开之后，我们先来了解一下 NI Multisim 14.0的主界面。

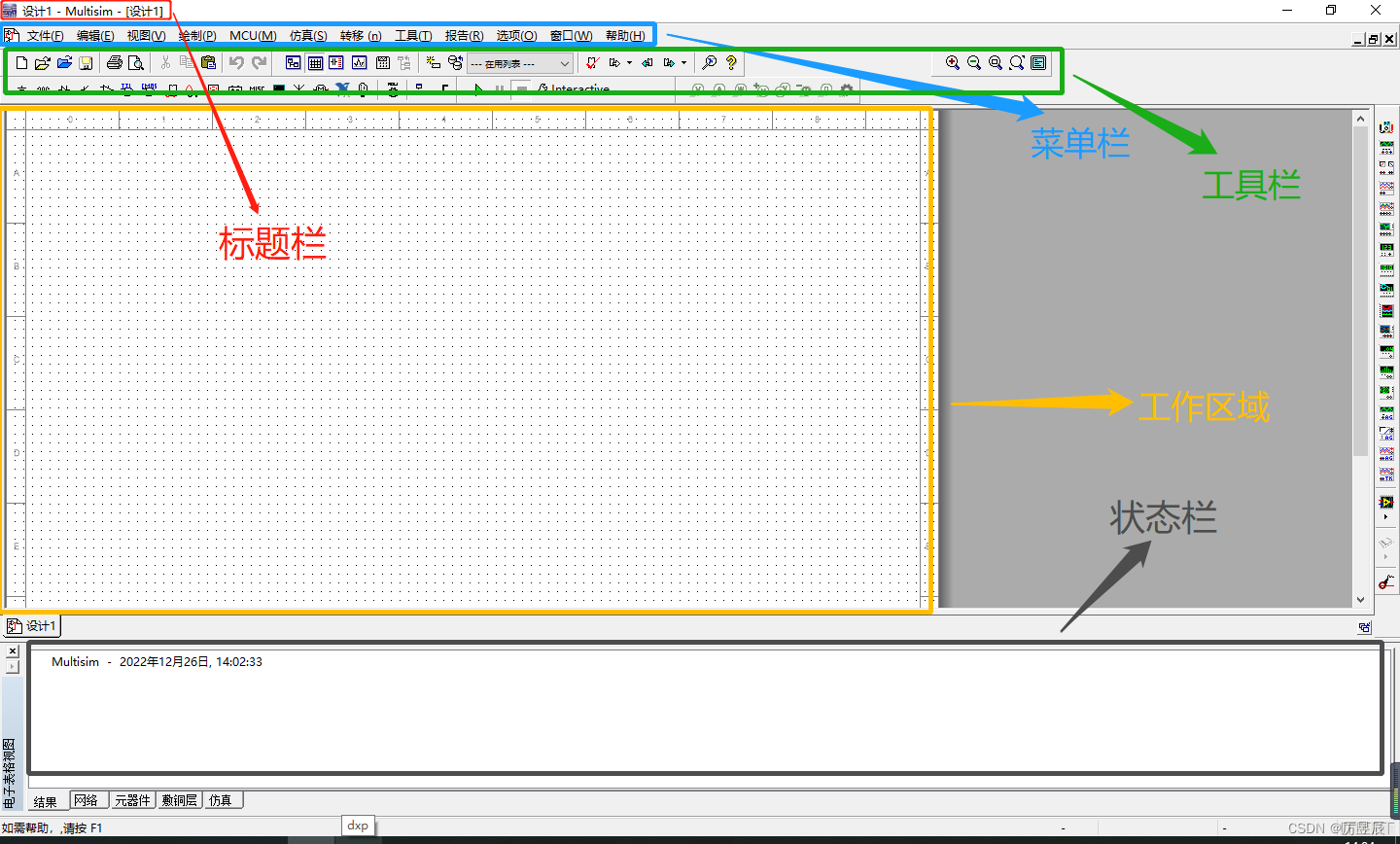

主窗口包括标题栏、菜单栏、工具栏、工作区域、电子表格视图（信息窗口）、状态栏及项目管理器7个部分。

上期我们了解了 NI Multisim 14.0的音量控制电路，现在我们来了解一下原理图分类。

一、原理图的设计

根据电路设计的具体要求，可以着手将各个元器件连接起来，以建立并实现电路的实际连通性。这里所说的连接，指的是具有电气意义的连接、即电气连接。

电气连接有两种实现方式，一种是“物理连接”，即直接使用导线将各个元器件连接起来;另一种是“逻辑连接”，即不需要实际的连线操作，而是通过设置网络标号使元器件之间具有电气连接关系。

🍊知识点：

• 原理图分类
• 简单电路的设计
• 平坦式电路的设计

二、原理图分类

 随着电子技术的发展，所要绘制的电路越来越复杂，在一张图纸上就很难完整地绘制出来，即使绘制出来也因为过于复杂，不利于用户的阅读分析与检测，也容易出错，于是衍生出两种电路设计方法(平坦式电路、层次式电路)来解决这种问题。

原理图设计分类如下:

• 进行简单的电路原理图设计(只有单张图纸构成的);·
• 平坦式电路原理图设计(由多张图纸拼接而成的);
• 层次式电路原理图设计(多张图纸按一定层次关系构成的);
• 平坦式电路中各图页间是左右关系、层次式电路各图页间是上下关系。

1.平坦式电路

 平坦式电路是相互平行的电路，在空间结构上是在同一个层次上的电路，只是分布在不同的电路图纸上，每张图纸通过不同连接符连接起来。

平坦式电路表示不同图页间的电路连接，每张图页上均有连接符显示，不同图页依靠相同名称的页间连接符进行电气连接。如果图纸够大，平坦式电路也可以绘制在同一张电路图上，但由于电路图结构过于复杂，不易理解，在绘制过程中也容易出错。采用平坦式电路虽然不在一张图页上，但相当于在同一个电路图的文件夹中。

平坦式电路在空间结构上看是在同一个层次上的电路，只是整个电路在不同的电路图纸上，每张电路图之间是通过端口连接器连接起来的。

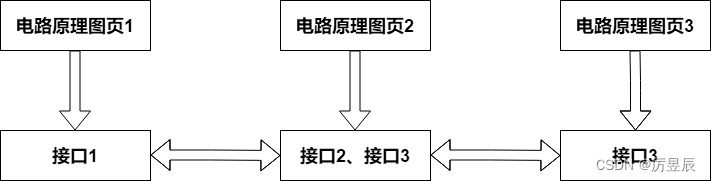

平坦式电路表示不同页面之间的电路连接，在每页上都有“连接符”，而且在不同页面上相同名称的端口连接器在电学上是相同的。平坦式电路虽然不是在同一页面上，但它们是同一层次的，相当于在同一个电路图的文件夹中，结构如图所示。

 2.层次式电路图

层次式电路是在空间结构上属于不同层次的，一般是先在一张图纸上用方框图的形式设置顶层电路，在另外的图纸上设计每个方框图所代表的子原理图。

在后面的章节将详细讲述两种电路设计方法，除设计方法外，单张图页的设计方法是相同的，在下面的章节中将详细讲述如何绘制一张完整的电路图页。

层次原理图设计功能非常强大，能够实现多层的层次化设计功能。用户可以将整个电路系统划分为若干个子系统，每一个子系统可以划分为若干个功能模块，而每一个功能模块还可以再细分为若干个基本的小模块，这样依次细分下去，就可以把整个系统划分为多个层次，使电路设计化繁为简。

当一个电路比较复杂时，就应该采用层次电路图来设计，即将整个电路系统按功能划分成若干个功能模块，每一个模块都有相对独立的功能。按功能分，层次原理图分为顶层原理图、子原理图，然后，在不同的原理图纸上分别绘制出各个功能模块。然后在这些子原理图之间建立连接关系，从而完成整个电路系统的设计。由顶层原理图和子原理图共同组成，这就是所谓的层次化结构。而层次化符号就是各原理图连接的纽带。

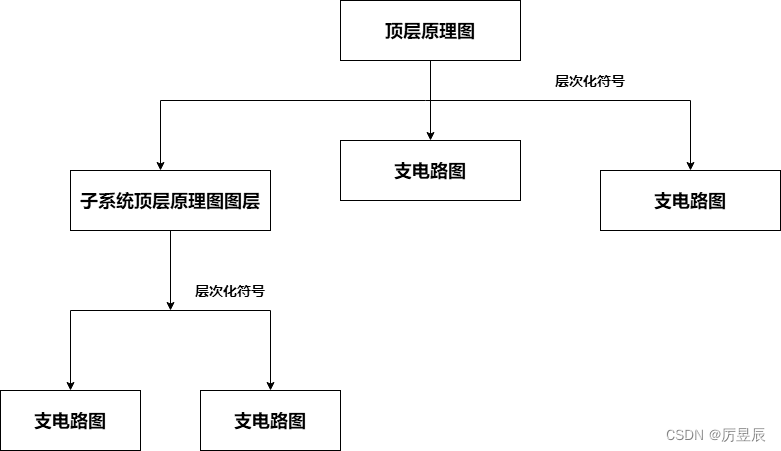

如图所示为一个层次原理图的基本结构图。
