Revit中墙连接方式和墙连接显示及修改问题
关于Revit墙连接方式、显示及其调整修改的理解，首先我们要来理清楚几个问题
1、什么是Revit墙连接？
在Revit里墙与墙之间的连接就是墙连接，它可以是同类型墙之间的连接，也可以是不同类型墙之间的连接，可以是2堵墙、3堵墙、4堵墙、...之间的连接，但修改墙连接工具最多只支持修改4堵墙之间的连接。

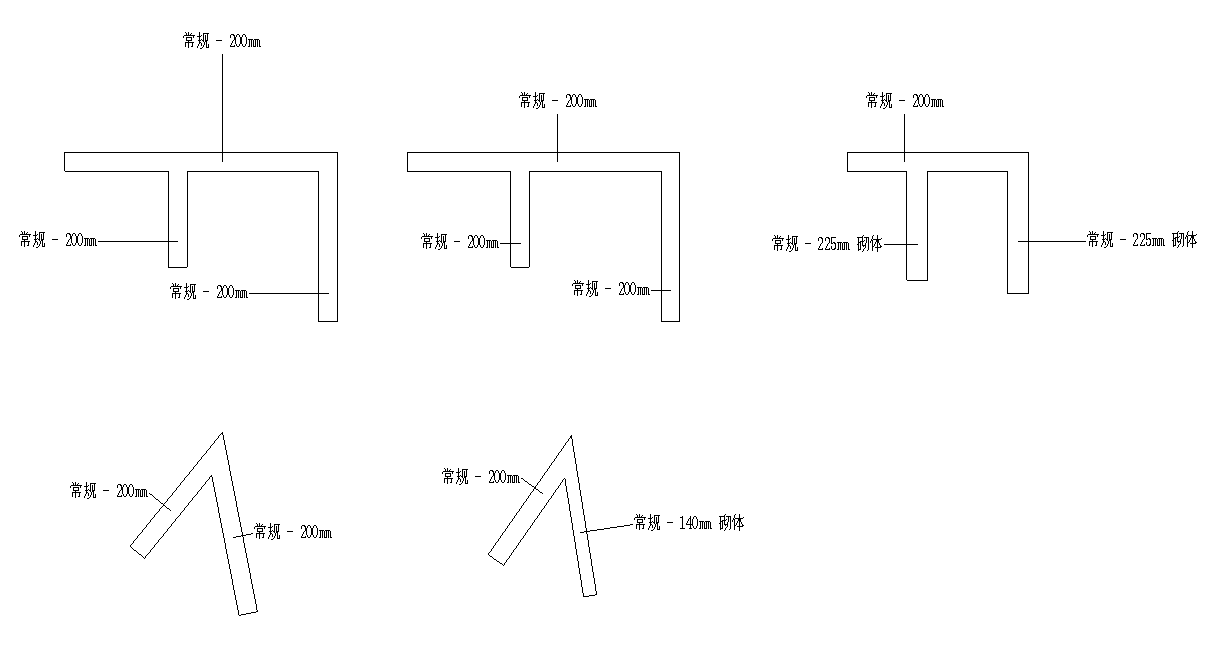

2、墙连接的方式
-
平接（默认连接类型）
-
斜接
-
方接：对墙端进行方接处理，使其呈 90 度。
3、连接的显示
A：显示（不清理墙连接）
B：不显示（清理墙连接）
下面我们来了解下如何去修改这些墙连接的方式及显示
1、修改墙连接方式：

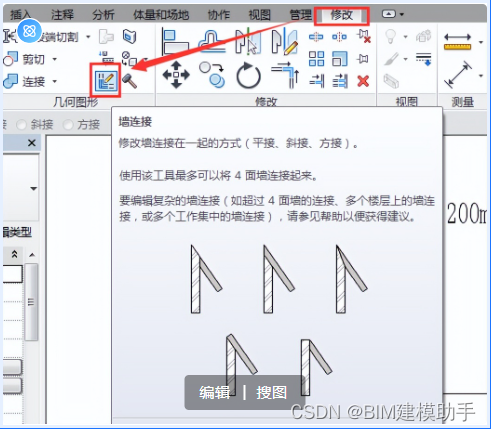

在修改选项卡上—几何图形选项板—墙连接工具

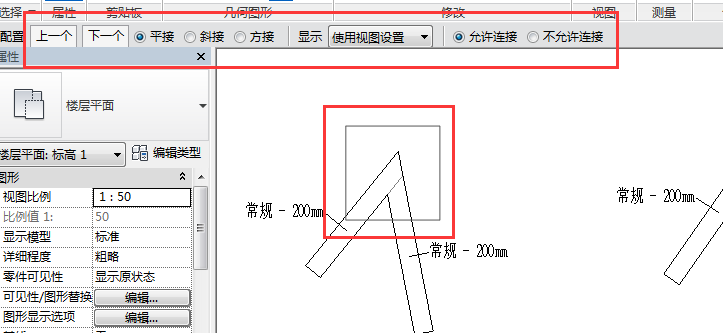

选择命令后的工具栏

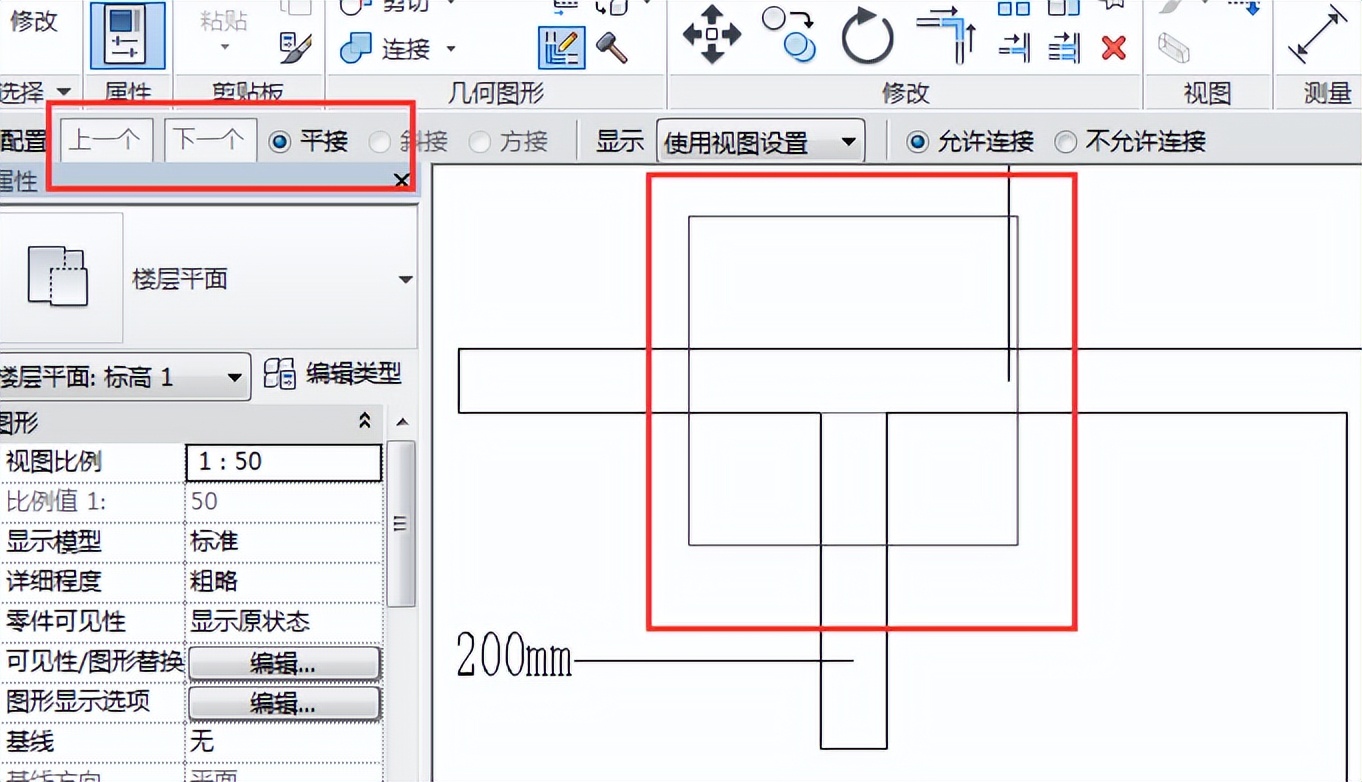

A：这种连接只能选择平接，并且无法修改连接顺序

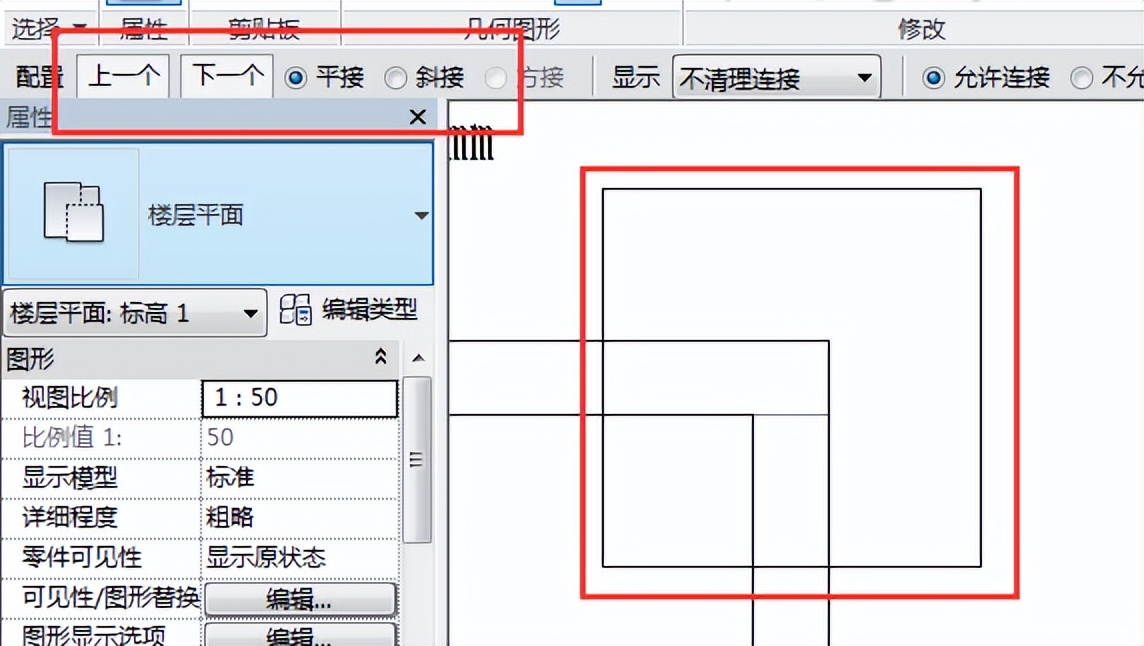

B：这种连接可以选择平接或斜接，当选择平接时可以通过下一个、上一个切换连接顺序

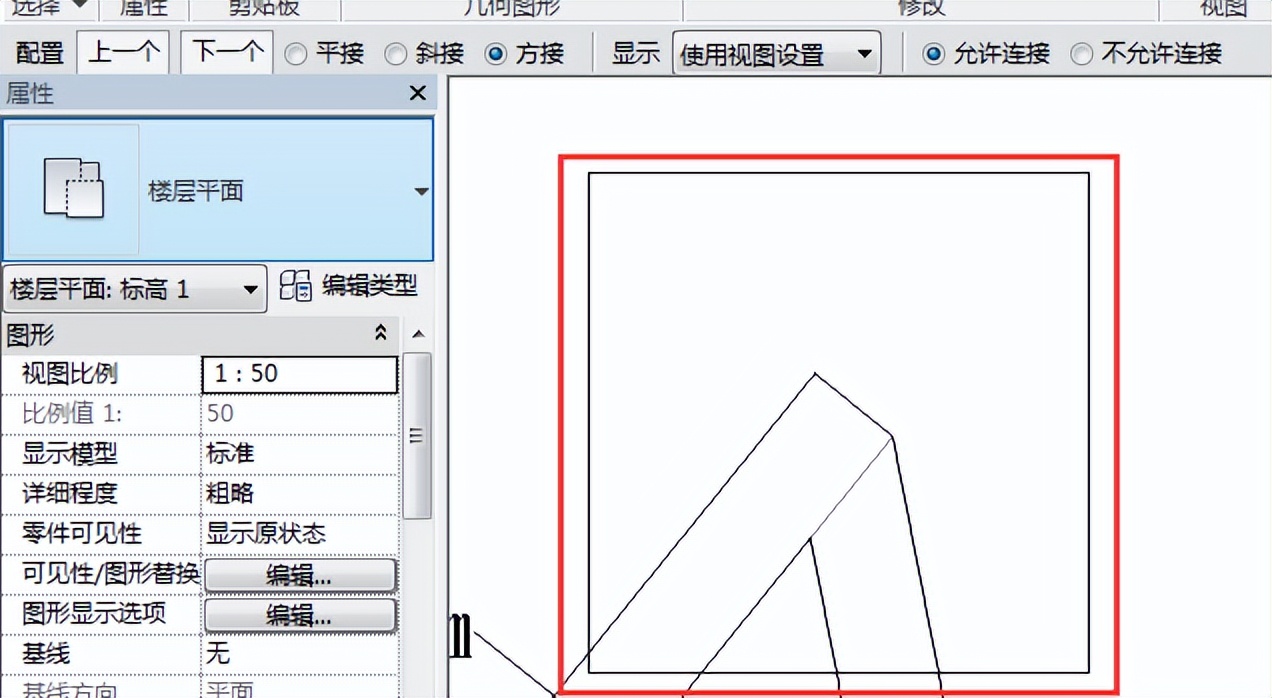

C：这种连接可以选择、平接、斜接、方接，当选择平接和方接时可以通过下一个、上一个切换连接顺序

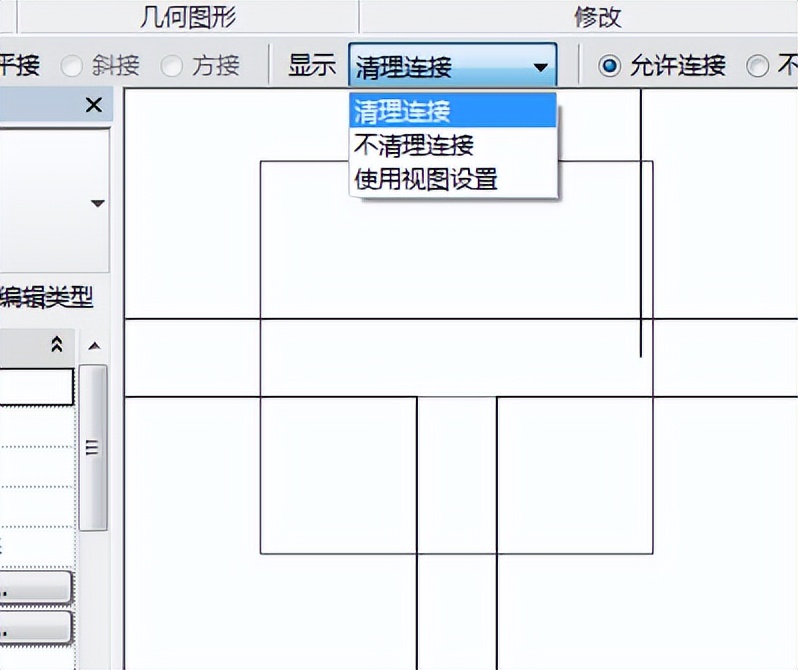

2、修改墙连接显示：
创建墙体连接的时候，默认都是清理墙连接的，因为默认都是 使用视图设置，而视图的默认设置是清理所有墙连接

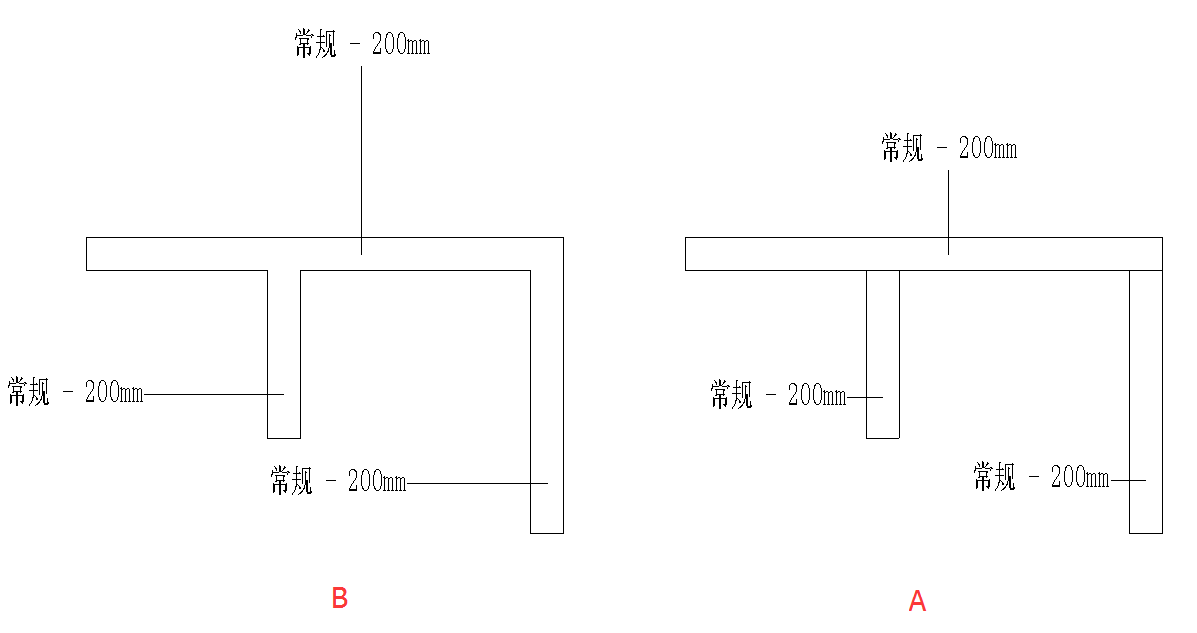

A：显示—也就是显示墙与墙之间的连接的交界线（不清理墙连接）
B：不显示—也就是不显示墙与墙之间的连接的交界线（清理墙连接）

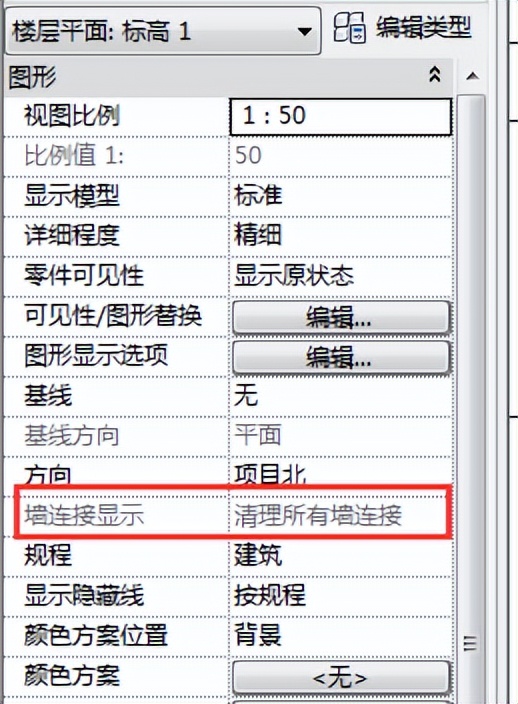

C：那么刚才我们提到了，视图也有个设置我们如何修改呢？
默认是清理所有墙连接，但我们该如何修改呢？其实这里有2个选项
但不管哪个选项都会清理墙连接，只是规则不同而已，所以你要修改为不清理，你只能针对某个连接单独的去修改
那么为什么很多人的这个选项是无法修改的呢？那因为你的视图精度模式的问题
粗略模式：可以修改这个选项
精细模式：不可以修改
若处在精细模式，哪怕你设置了清理墙连接，当不同类型墙体连接时候也会显示交界线，这点得特别注意，当然如是同类型则不会显示。

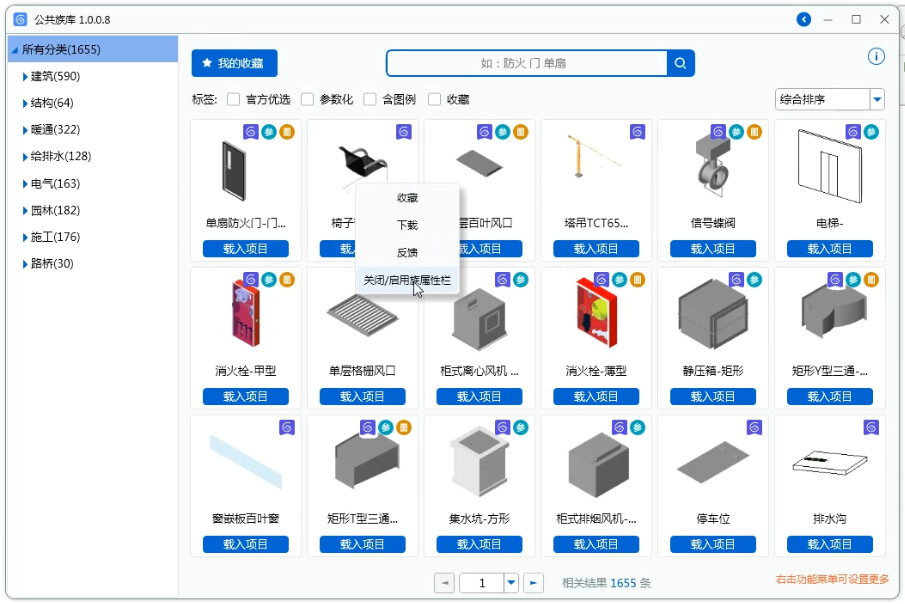

2023年建模助手【族库】模块上线，公共族库，企业族库，族加密，族替换等等功能。
