华中科技大学计算机组成原理-计算机数据表示实验（全部通关）
创始人
2024-05-10 23:31:02
0次

计算机数据表示实验(HUST)

计算机数据表示目录 [建议收藏]

    • 计算机数据表示实验(HUST)
    • 第1关 汉字国标码转区位码实验
    • 第2关 汉字机内码获取实验
    • 第3关 偶校验编码设计
    • 第4关 偶校验解码电路设计
    • 第5关 16位海明编码电路设计
    • 第6关 16位海明解码电路设计
    • 第7关 海明编码流水传输实验
    • 第8关 16位CRC并行编解码电路设计
    • 第9关 CRC编码流水传输实验
    • *配套视频讲解

实验电路下载链接：data.circ

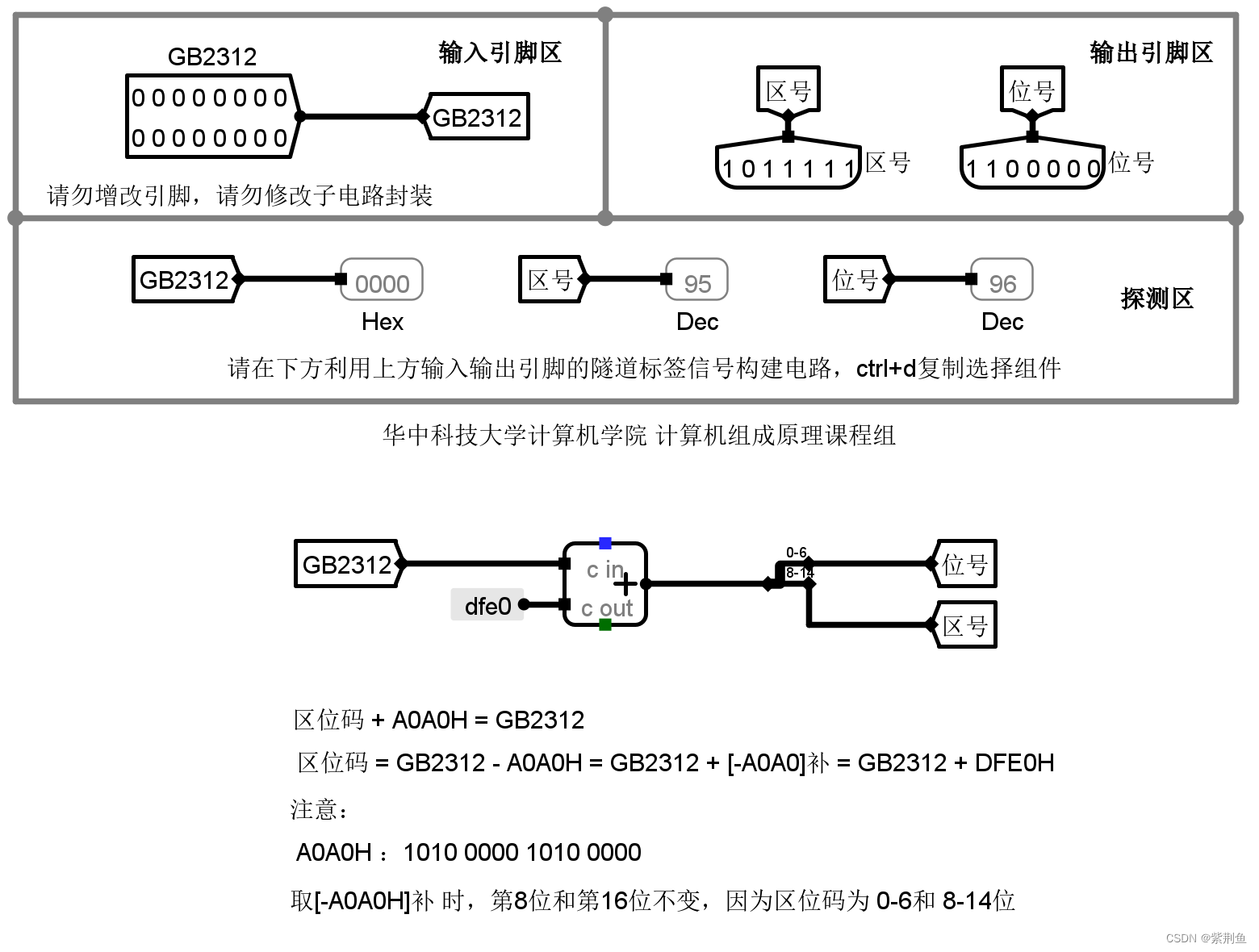

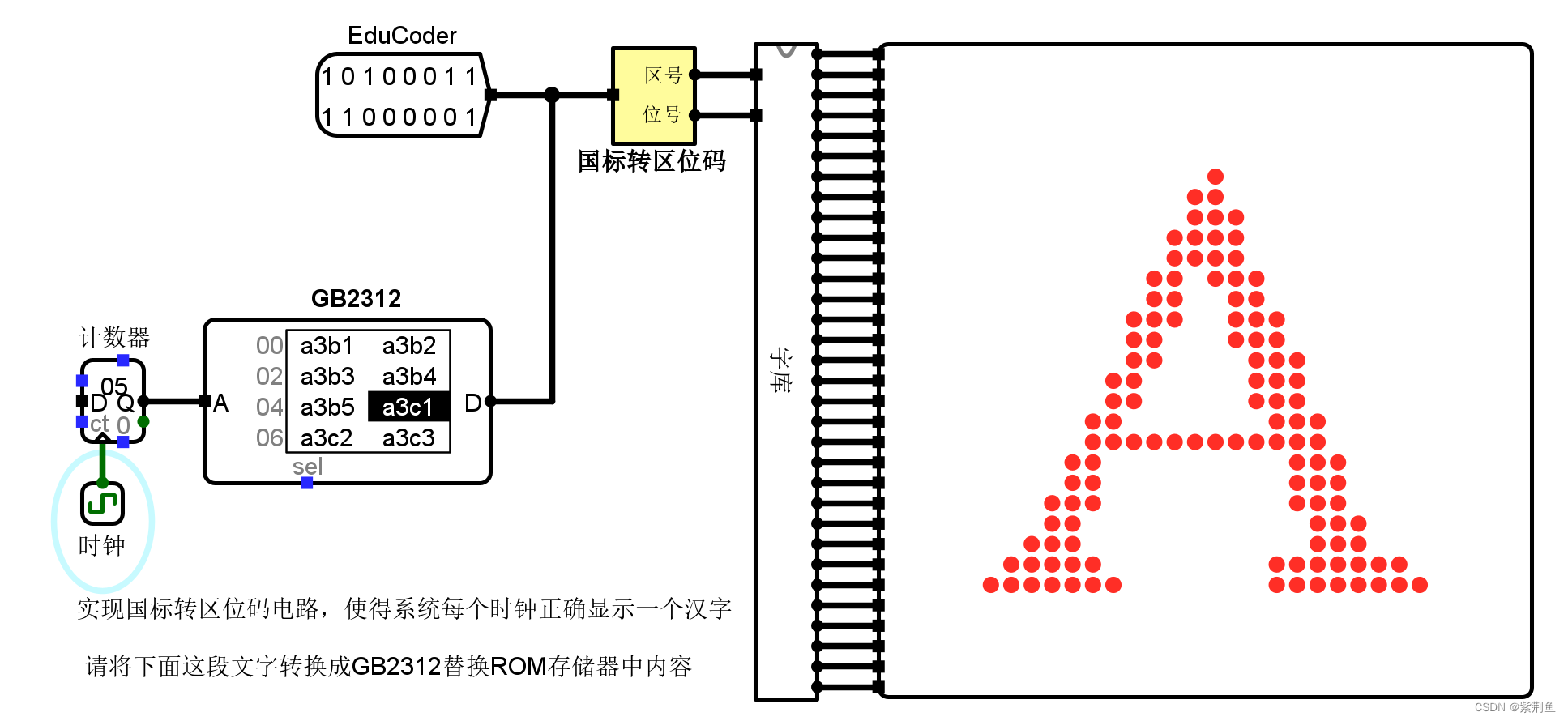

第1关 汉字国标码转区位码实验

汉字国标码转区位码实验

第2关 汉字机内码获取实验

汉字机内码获取实验
在这里插入图片描述
汉字编码在该网站查找（上图所示）：链接

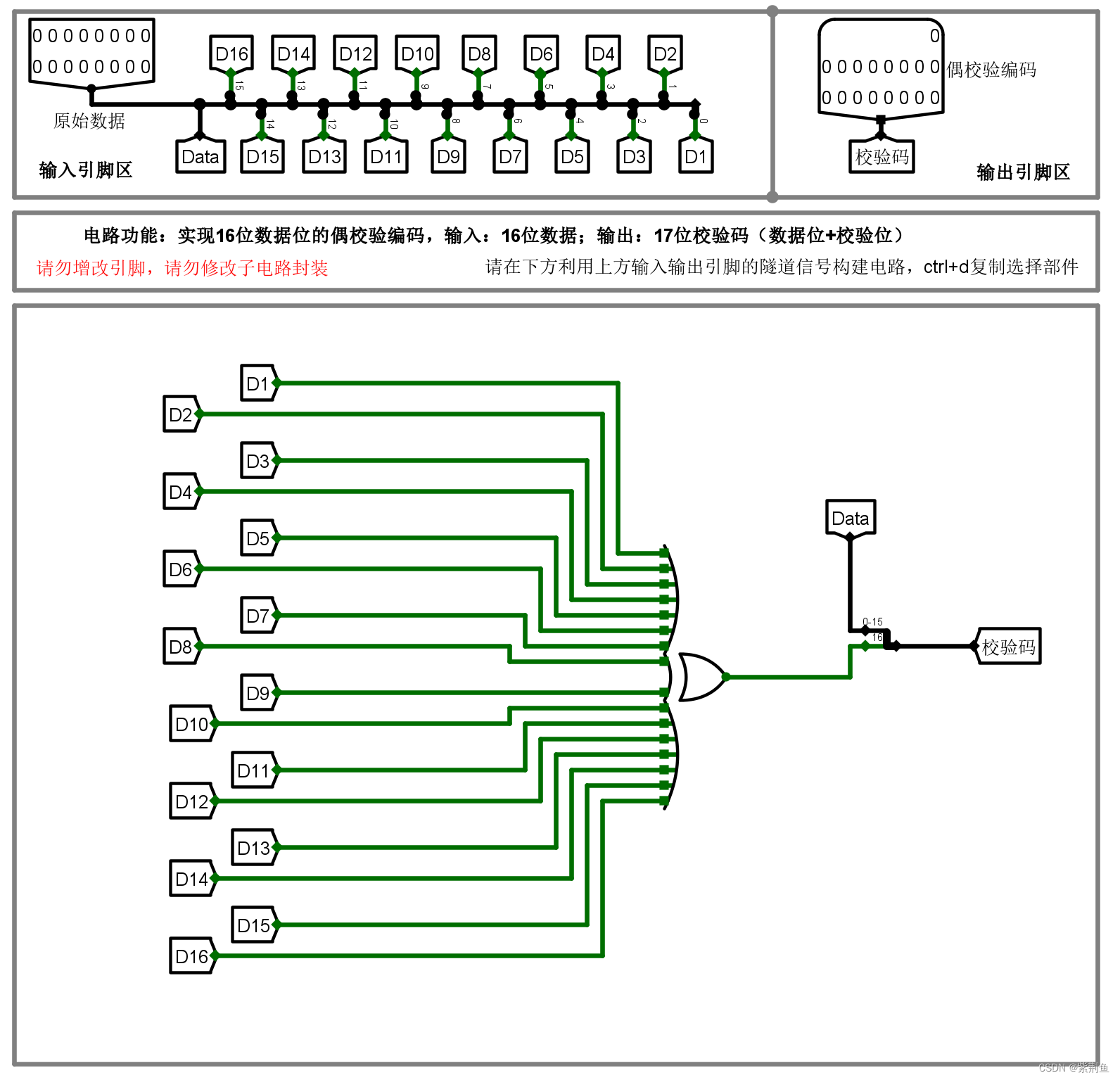

第3关 偶校验编码设计

偶校验编码设计
校验位=D1~D16进行异或，保证校验码中的1保持为偶数个

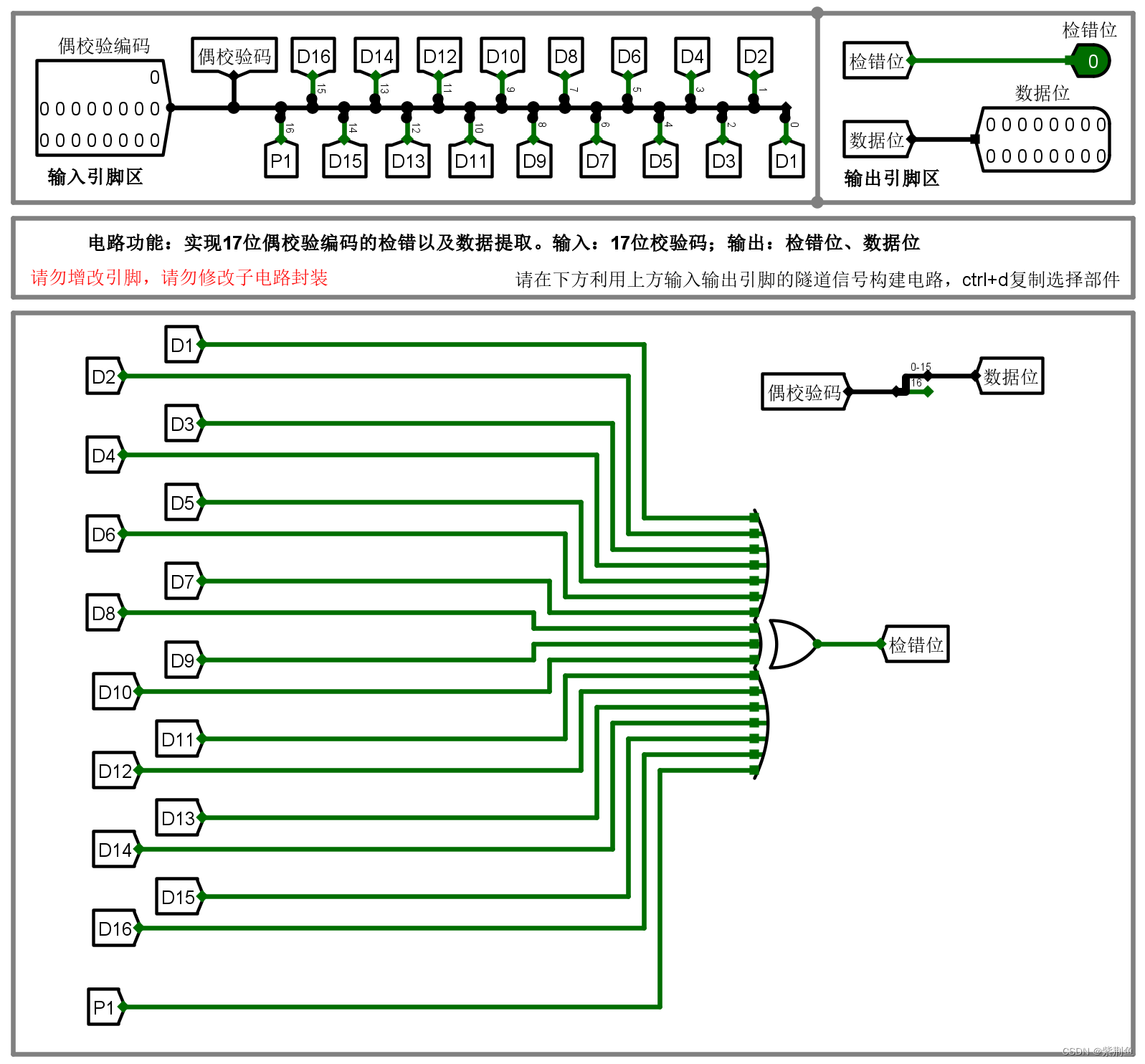

第4关 偶校验解码电路设计

偶校验解码电路设计
通过检查校验码中1的个数，如果为偶数则判断编码无误，检错为位为0；为奇数则编码有误，检错位为1。

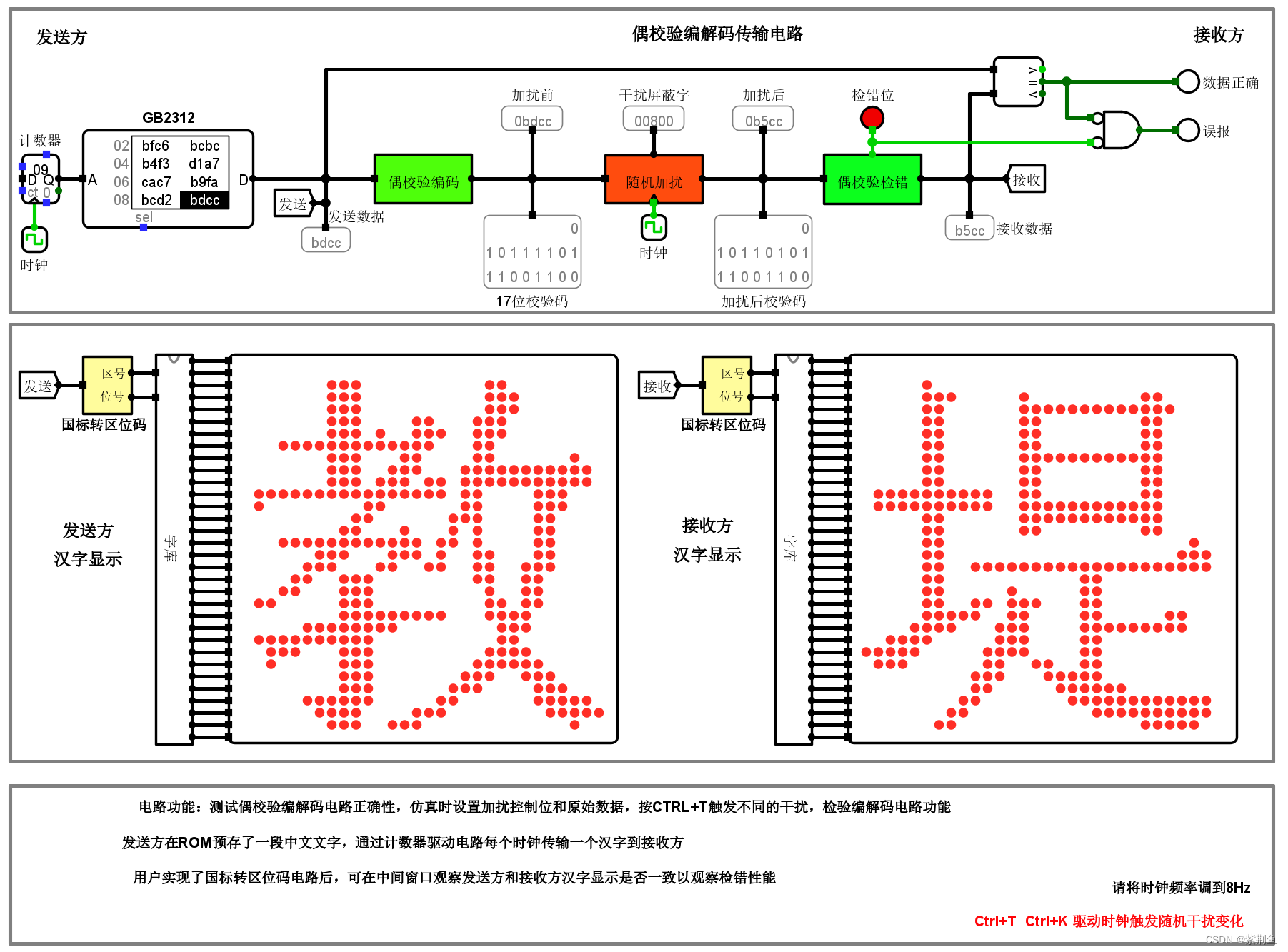

偶校验编解码传输电路：

偶校验特点：只能判别是否发生错误，不能纠正错误

所以下图发生错误的时候，不能讲错误的编码纠正。正确的编码是“教”，错误的编码是“堤”，不能纠正该错误。

在这里插入图片描述

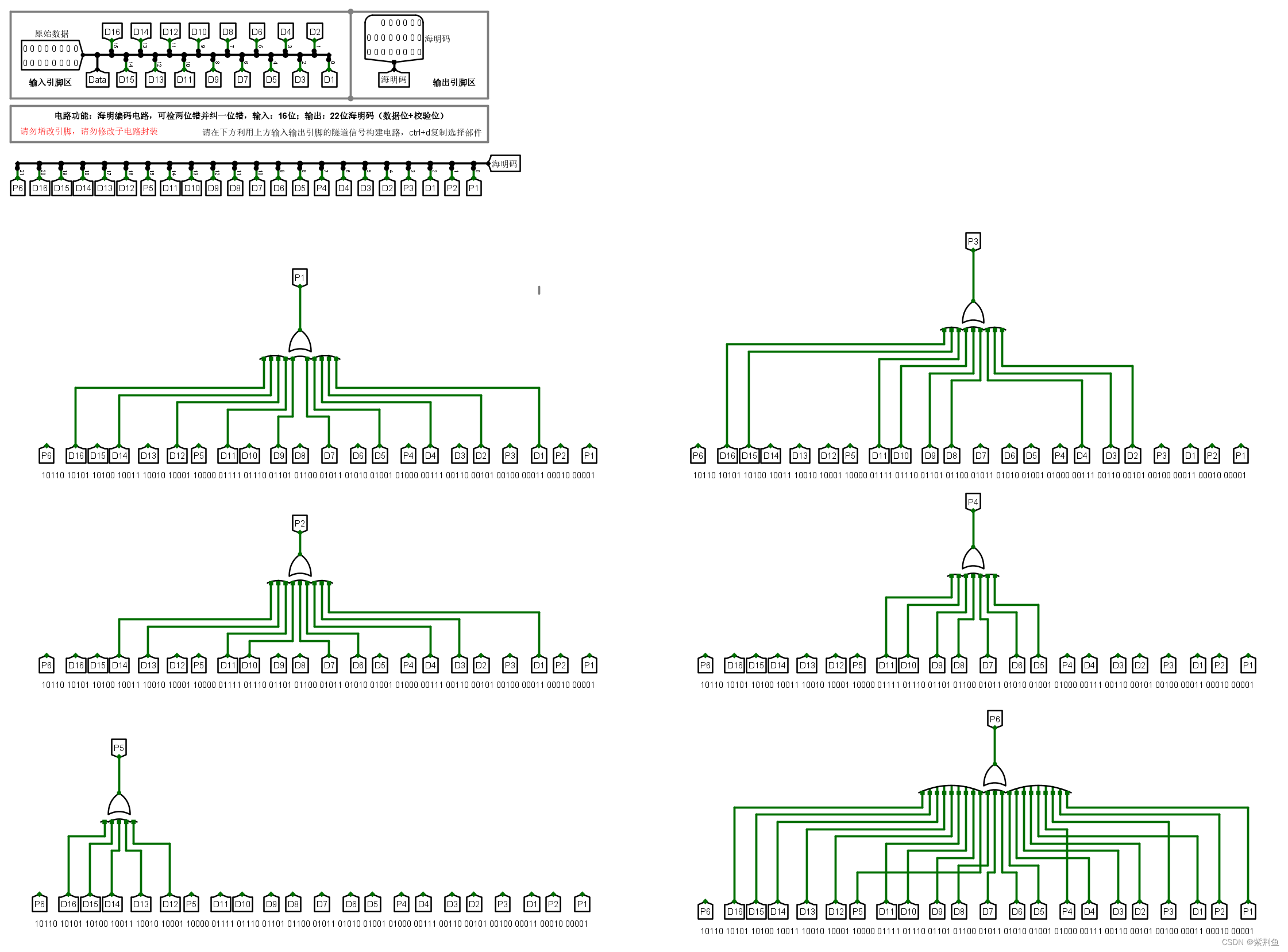

第5关 16位海明编码电路设计

P1 = D1异或D2异或D4异或D5异或D7异或D9异或D11异或D12异或D14异或D16
P2 = D2异或D3异或D4异或D8异或D9异或D10异或D11异或D15异或D16
P3 = ……

这里为了跟好的说明海明码的原理，将每位排序标号，更好地了解海明码实质是多组数据的偶校验，现实时，可以删除多余的隧道标签。

在这里插入图片描述

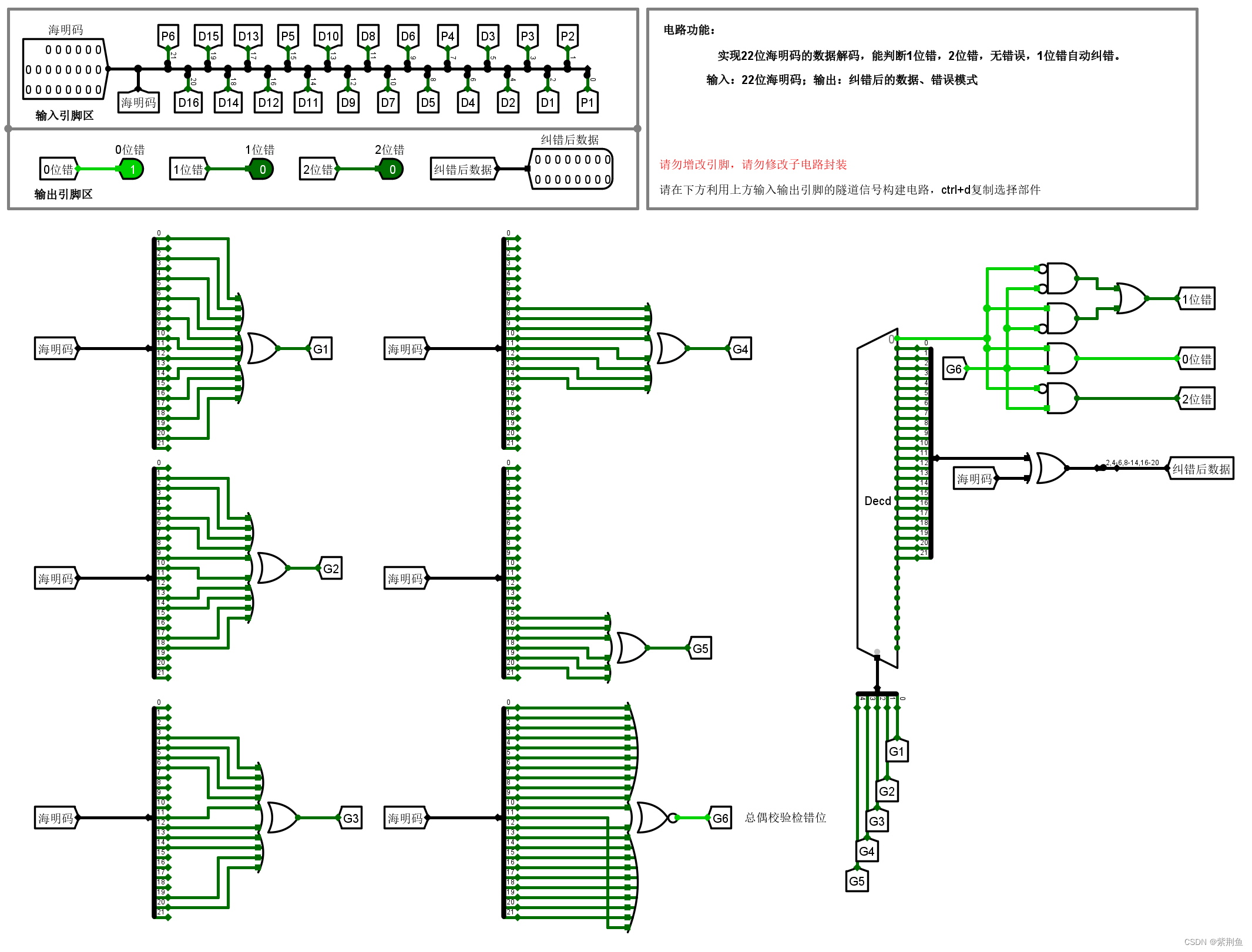

第6关 16位海明解码电路设计

在这里插入图片描述
如果校验位G5G4G3G2G1=00000，则说明无误，如果校验位G5G4G3G2G1=00010，则说明G2这组偶校验发生错误，D2发生比特翻转，只要修改D2即可，这样就实现了数据一位错的检错和纠错。

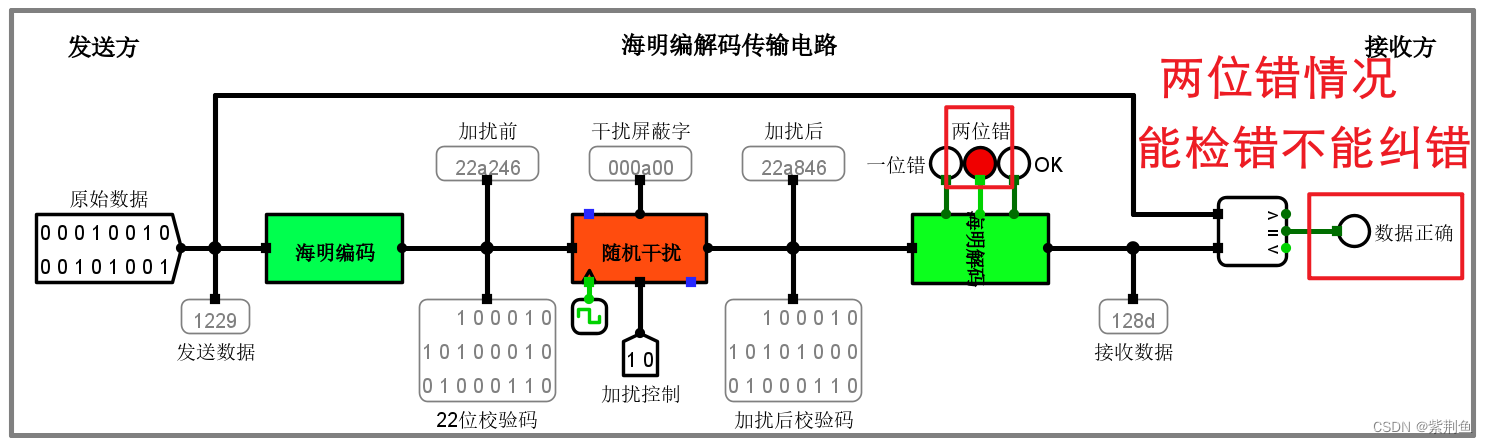

海明码校验特点：可以检查一位错并纠正错误，可以检查两位错但不能纠正其错误

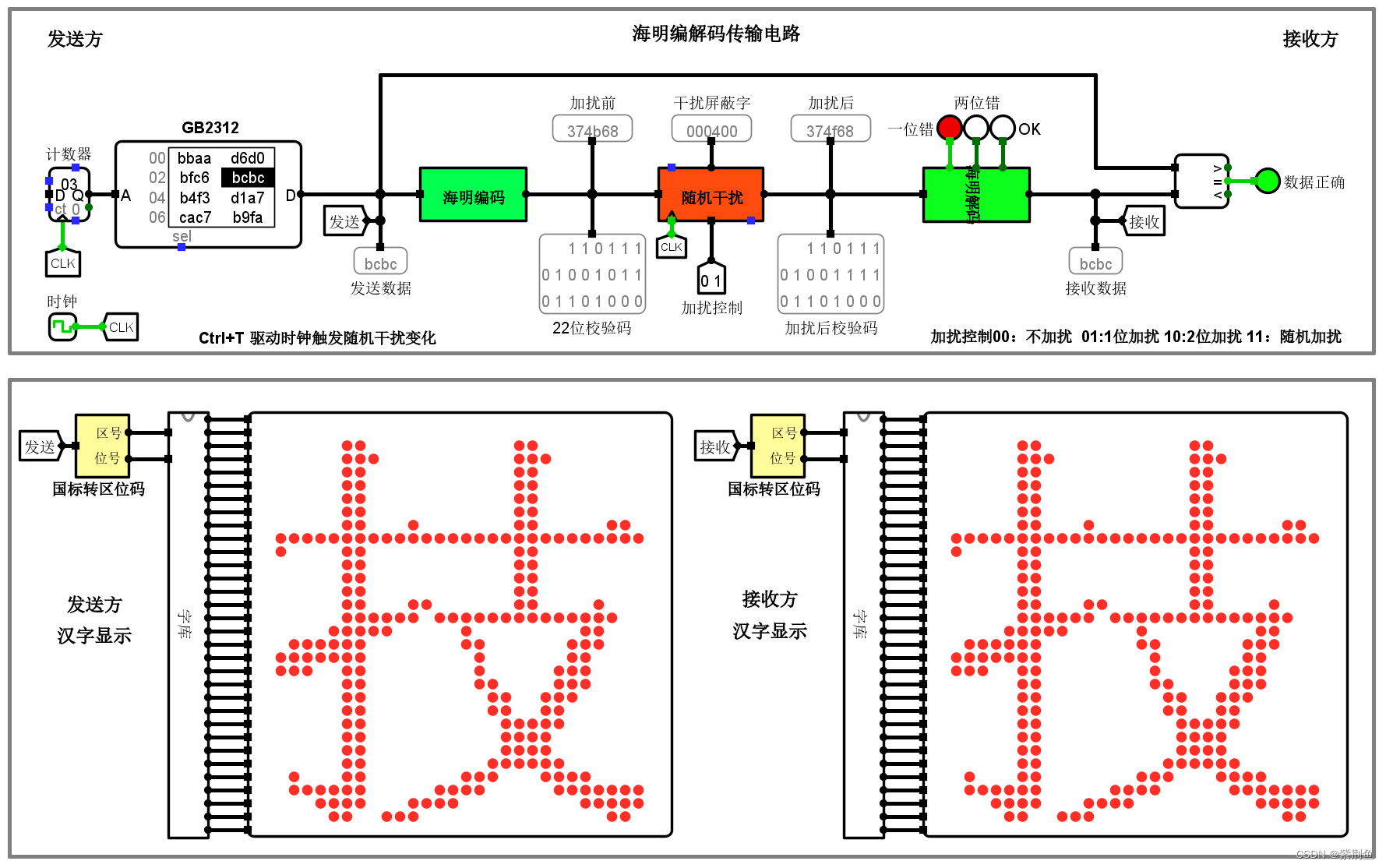

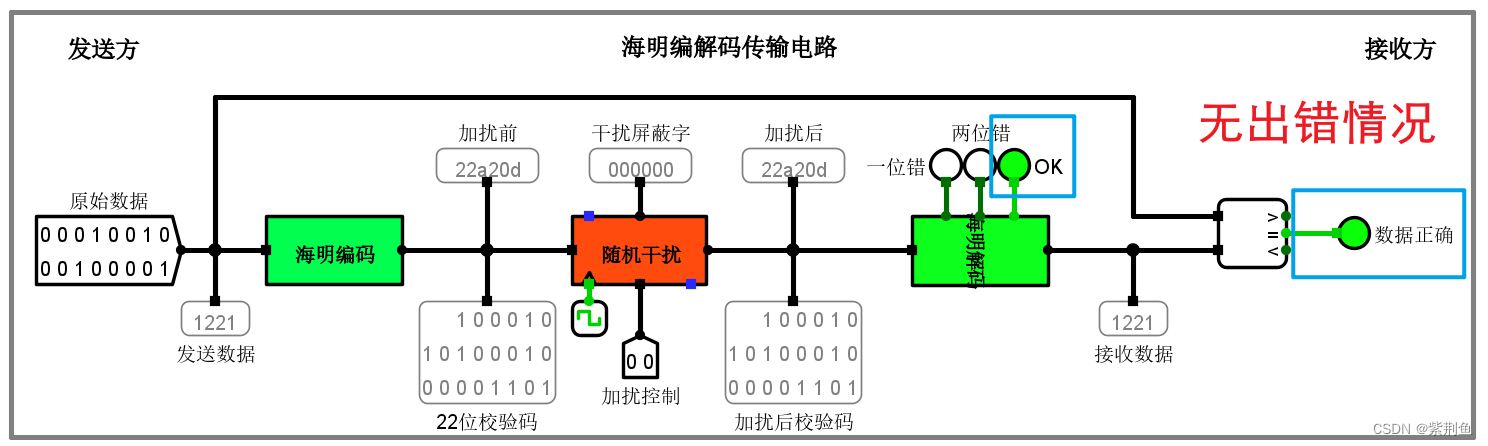

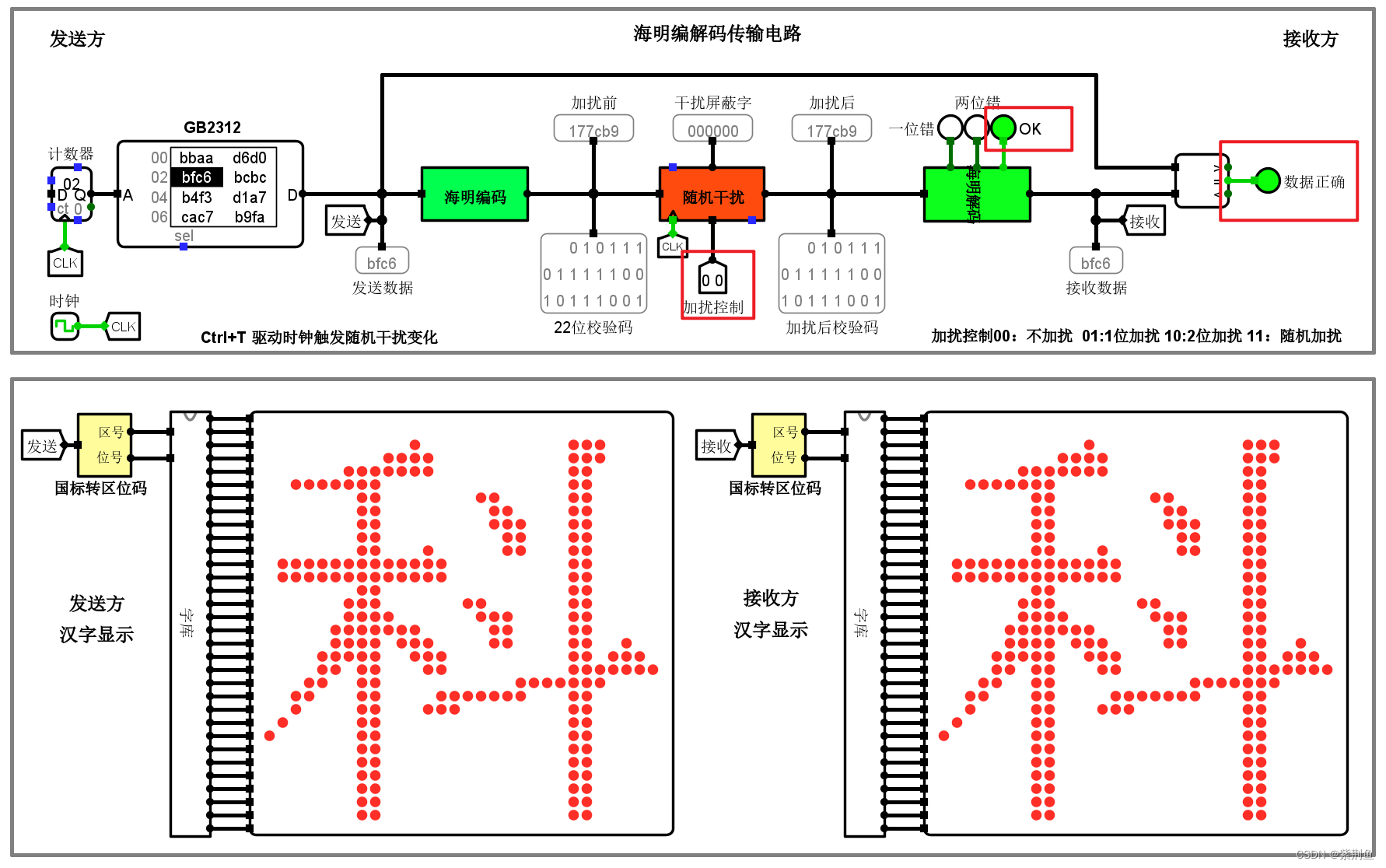

提示：下图为传输检测检录，无需学生动手实现
在这里插入图片描述在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

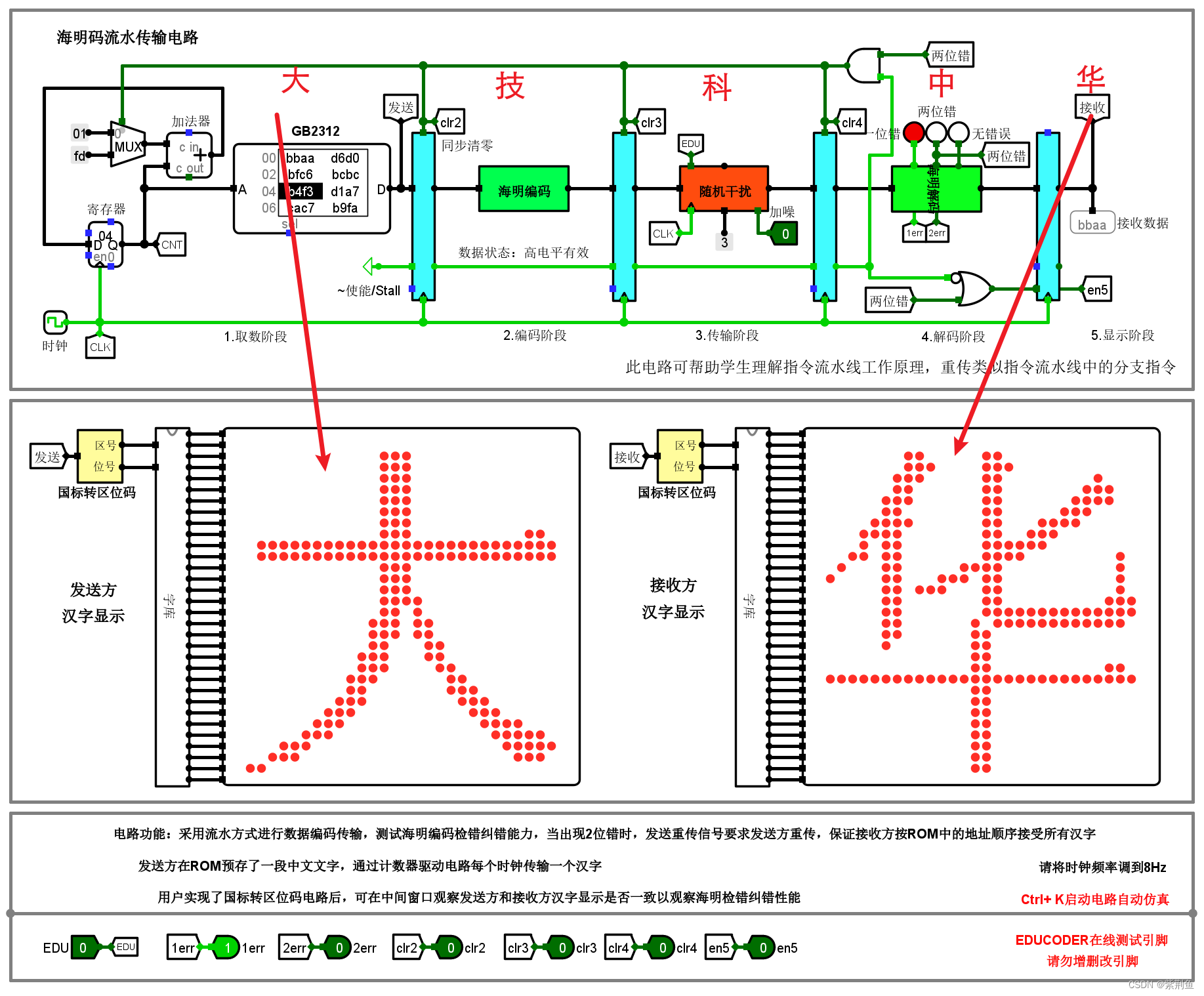

第7关 海明编码流水传输实验

在这里插入图片描述

该实验需要完成的任务是：实现检查2位错，并要求发送方重传功能
一，实现地址回滚
二，清空流水线
三，将显示前的暂存器锁住

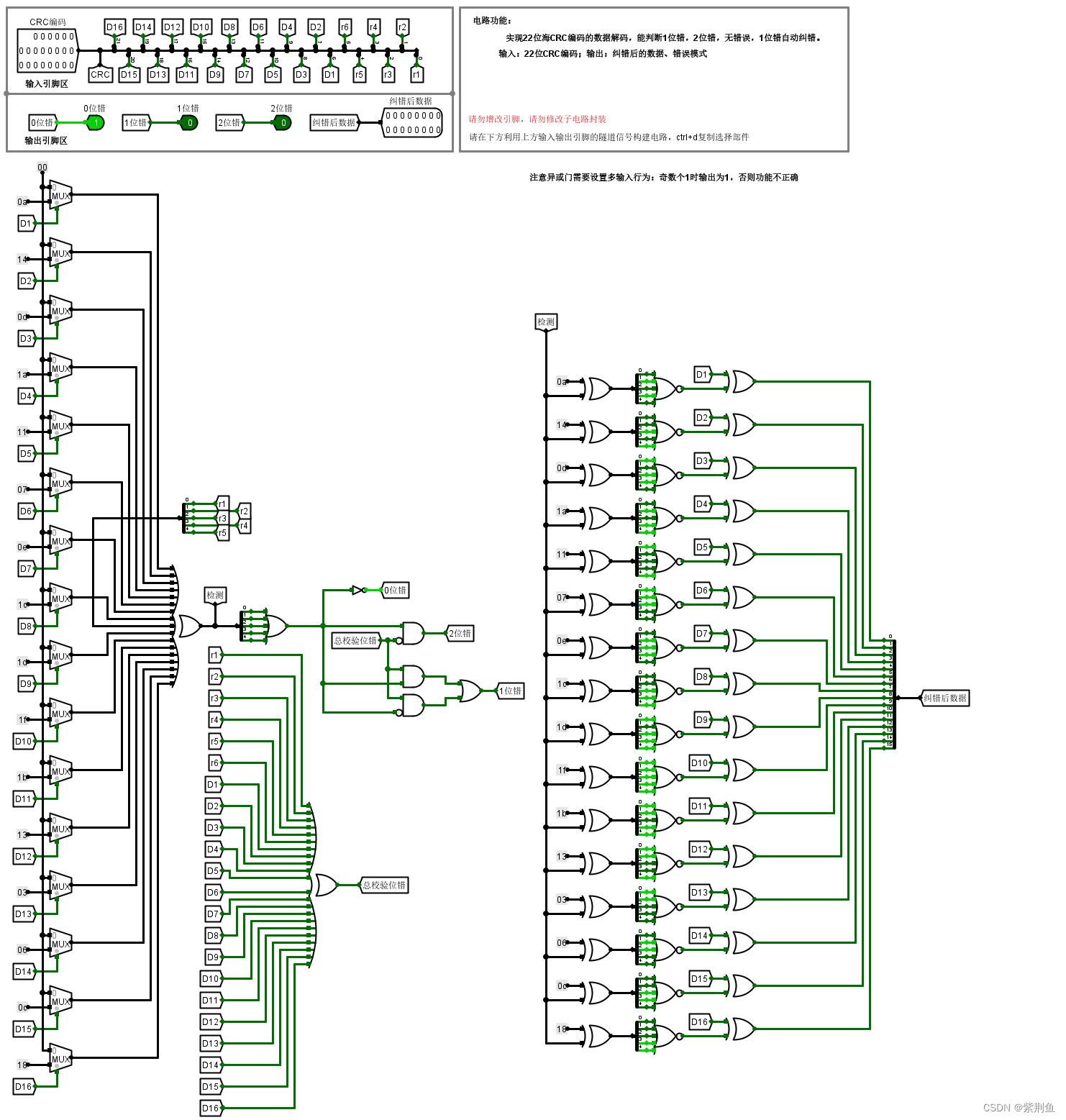

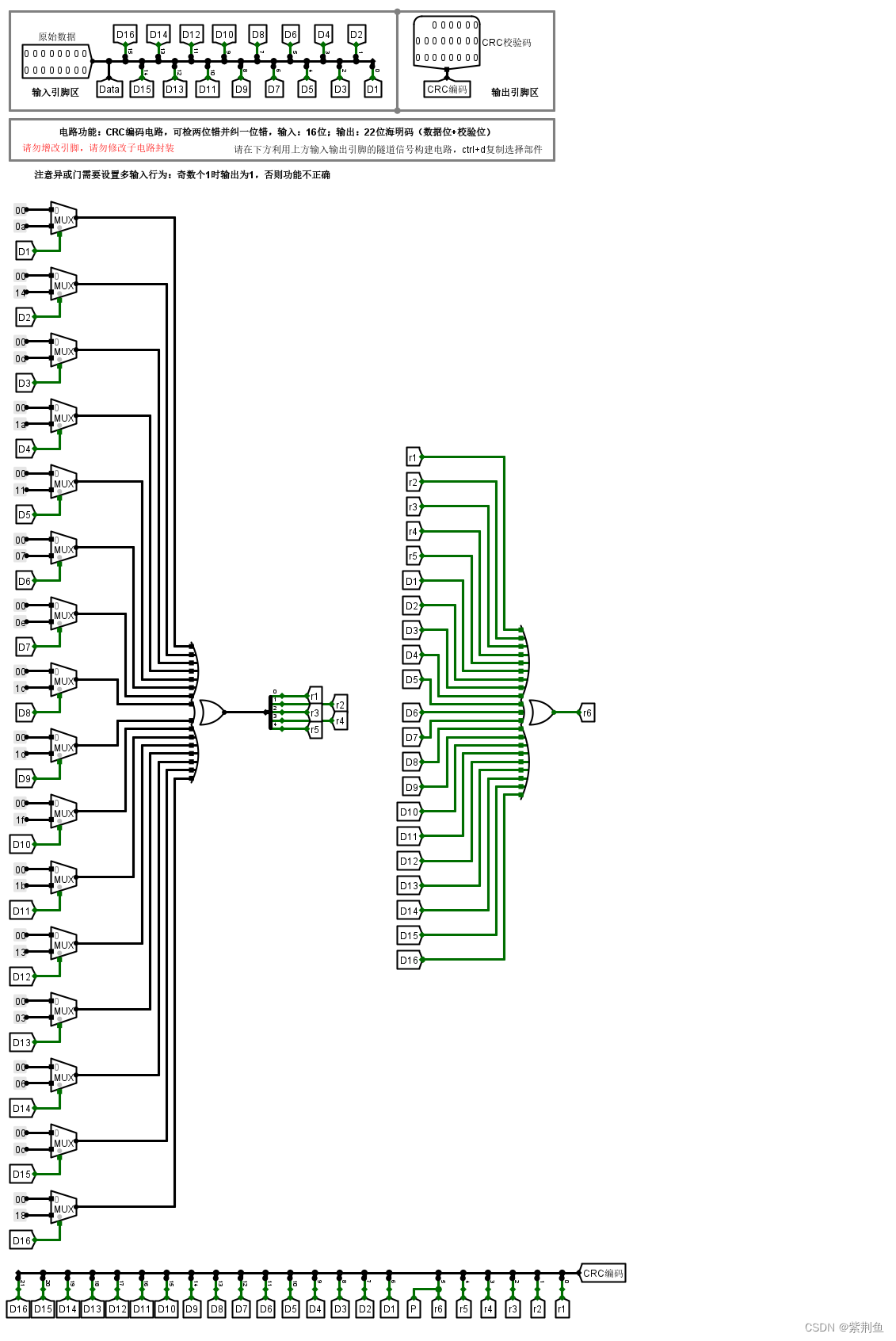

第8关 16位CRC并行编解码电路设计

在这里插入图片描述
在这里插入图片描述

第9关 CRC编码流水传输实验

在这里插入图片描述
该实验原理同上海明码流水线的任务完全相同，实现2位错重传机制，这里不再赘述，参考实验7即可。

*配套视频讲解

配套视频讲解链接：计算机数据表示实验

如果本文对你有帮助，给个点赞收藏吧，祝你成功！
