振弦采集模块配置工具VMTool通用串口调试模块

VMTool 扩展功能

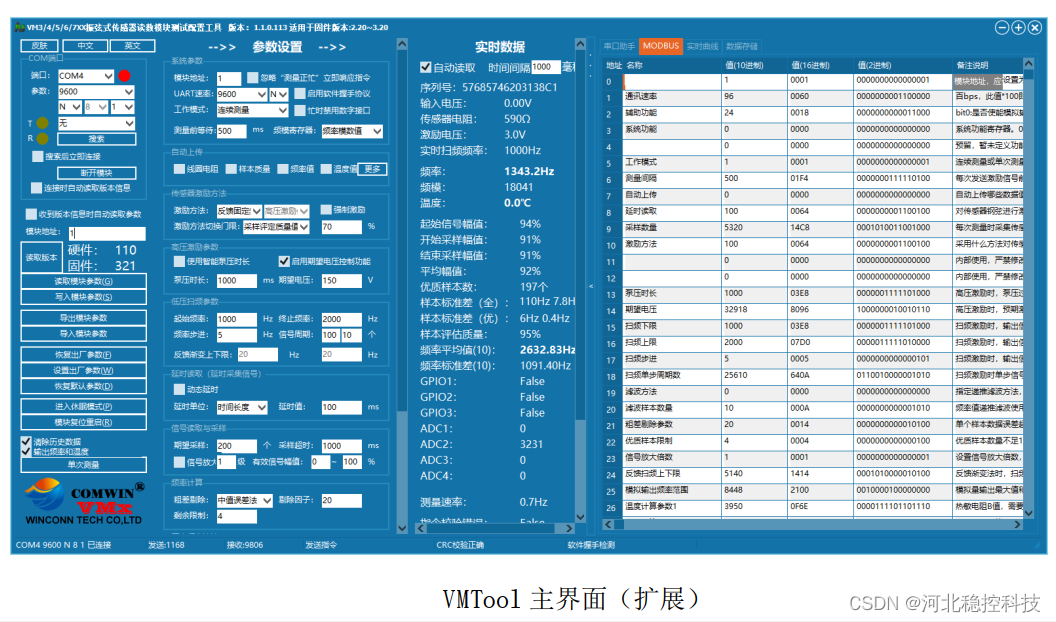

双击主界面右侧扩展工具条可实现扩展功能区的显示与隐藏切换。 扩展功能包括串口调试、MODBUS、实时曲线及数据存储等几个功能模块。 扩展功能区显示效果如下。

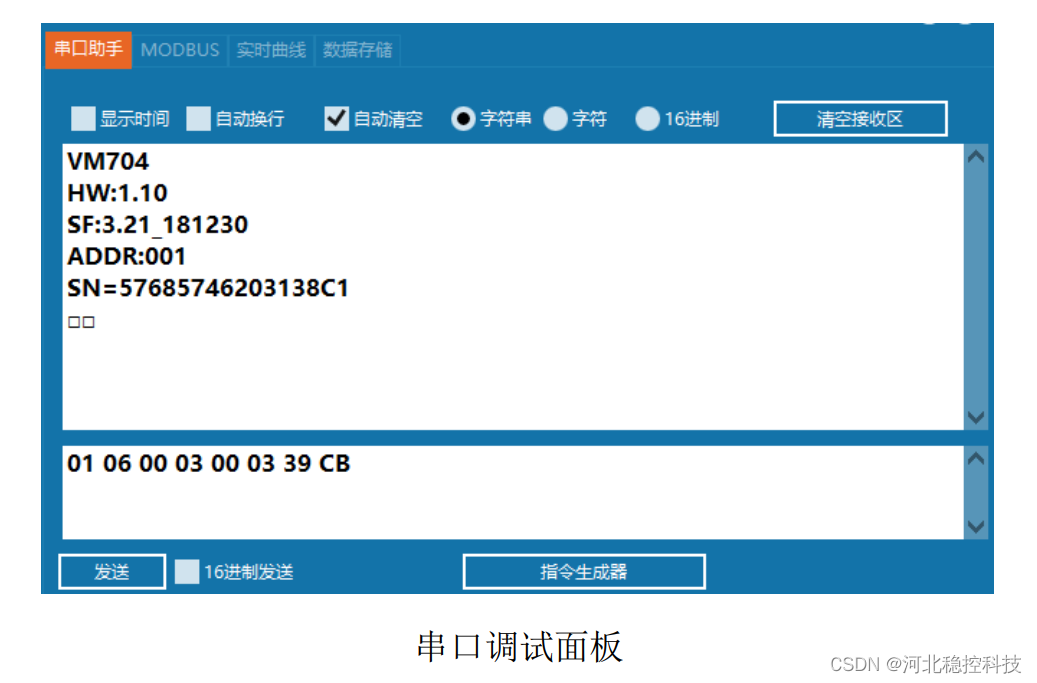

串口调试模块直接使用当前已连接的 COM 端口，实时显示接收到的数据内容，提供指令手动发送功能， 如下图所示。

串口调试面板由上部的接收区和下部的发送区构成， 发送和接收均支持字符串和 16 进制两种数据格式。
显示时间复选框： 在显示接收到的数据前显示实时的计算机日期和时间信息。
自动清空复选框： 当接收区显示内容超限时，自动清空整个接收区域。
清空接收区按钮： 直接清除整个接收区域。

发送区有两个作用， 一是手工输入指令内容，点击【 发送】 按钮实现指令的手动发送，另外，在 VMTool 工作过程中自动发送的所有指令，均会显示于发送区，以方便观察具体的指令内容。 例如：点击某个指令按钮后，发送区显示的即是此按钮点击后向模块发送的指令内容。

基本概念
振弦传感器：（vibrating wire sensor）是以拉紧的金属钢弦作为敏感元件的谐振式传感器。当弦的长度确定之后，其固有振动频率的变化量即可表征钢弦所受拉力的大小。根据这一特性原理，即可通过一定的物理（机械）结构制作出测量不同种 类物理量的传感器（如：应变传感器、压力传感器、位移传感器等），从而实现被测物理量与频率值之间的一一对应关系，通过测量频率值变化量来计算出被测物理量 的改变量。

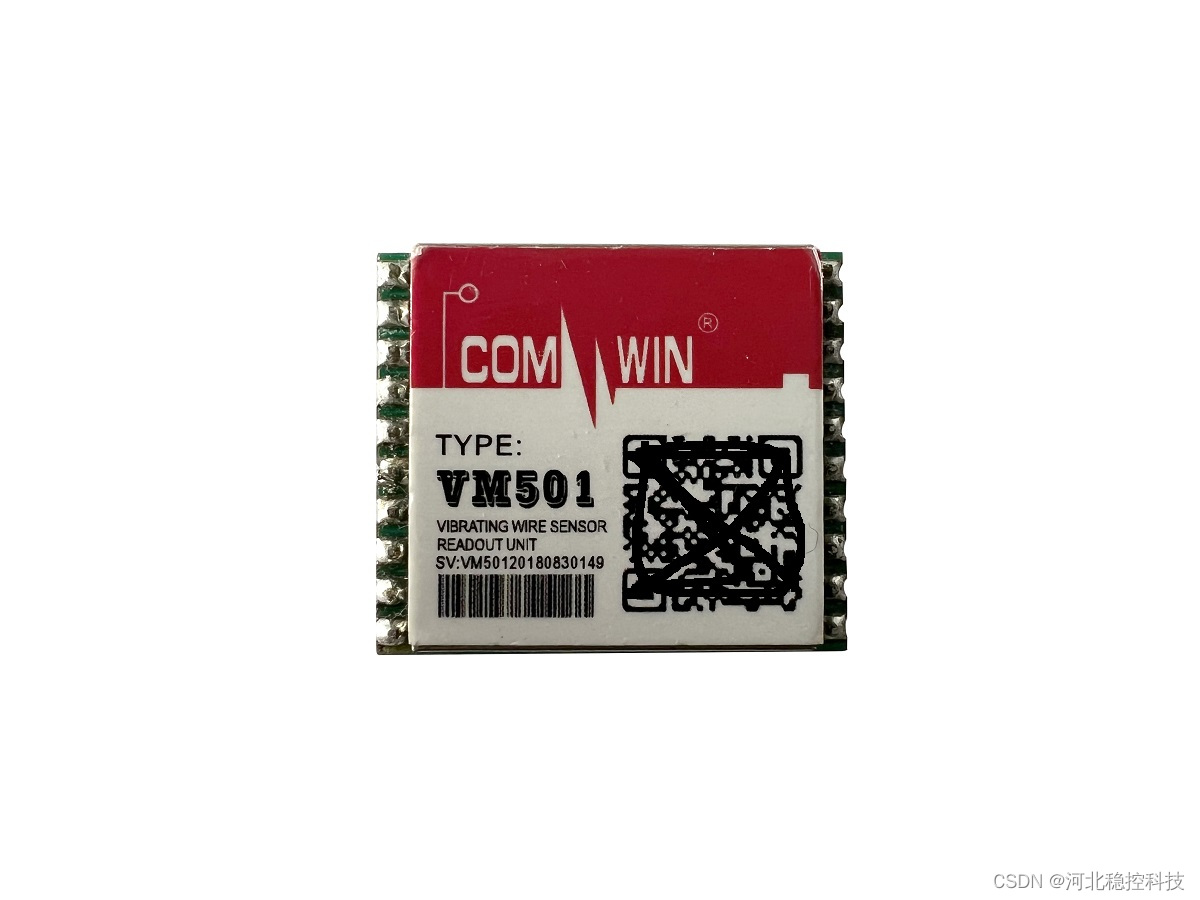

振弦传感器采集读数模块：指针对振弦传感器的特性而设计的传感器激励、读数模块。具有集成度高、功能模块化、数字接口的一系列特性，能完成振弦 传感器的激励、信号检测、数据处理、质量评估等专用针对性功能，进行传感器频 率和温度物理量模数转换，进而通过数字接口实现数据交互。振弦传感器读数模块 是振弦传感器与数字化、信息化之间的核心转换单元。

激励：也称为“激振”，是振弦类传感器频率数据获取的必须过程，仅当传感器收 到合适的激励信号后才能产生自振，而仅当振弦传感器产生自振后才能输出频率信 号，进一步的，读数电路会检测并读取振弦传感器的自振信号，才能通过计算得到 振动频率值。振弦传感器的激励信号（能够使传感器产生自振的外部信号）一般分 为两类，一类为高压短促脉冲，一类为特定频率的多组连续低压脉冲信号。

高压脉冲激励：使用较高电压（100~200V）向振弦传感器线圈发送短促脉冲，使任 意频率的振弦传感器产生自振的过程或方法。

低压扫频激励：使用与传感器自振频率相当（接近）的频率向振弦传感器发送连续 的低压（3~10V）脉冲信号，使传感器产生自振的过程或方法。
