STC15系列单片机EEPROM读写示例

🌼STC15手册有关EEPROM描述

🌾STC15系列单片机内部集成了大容量的EEPROM，其与程序空间是分开的。利用ISP/IAP技术可将内部DataFlash当EEPROM，擦写次数在10万次以上。EEPROM可分为若干个扇区，每个扇区包含512字节。使用时，建议同一次修改的数据放在同一个扇区，不是同一次修改的数据放在不同的扇区，不一定要用满。数据存储器的擦除操作是按扇区进行的。
🌾EEPROM可用于保存一些需要在应用过程中修改并且掉电不丢失的参数数据。在用户程序中，可以对EEPROM进行字节读/字节编程/扇区擦除操作。在工作电压Vcc偏低时，建议不要进行EEPROM/IAP操作。

📑手册关键信息

🌿IAP型号的单片机注意：IAP型号的没有专门的EEPROM,但用户可将用户程序区的程序FLASH当EEPROM使用，使用时不要将自己的有效程序擦除。
🌿STC15F2K60S2及STC15L2K60S2、STC15W1K16S、STC15W401AS系列单片机内部EEPROM还可以用MOVC指令读，但此时首地址不再是0000H，而是程序存储空间结束地址的下一个地址。
🌿512字节为一个扇区。
🌿STC15W404S系列单片机内部EEPROM不可以用MOVC指令读。(针对汇编)

📖EEPROM操作函数

/*----------------------------
关闭IAP
----------------------------*/
void IapIdle()
{IAP_CONTR = 0;                  //关闭IAP功能IAP_CMD = 0;                    //清除命令寄存器IAP_TRIG = 0;                   //清除触发寄存器IAP_ADDRH = 0x80;               //将地址设置到非IAP区域IAP_ADDRL = 0;
}/*----------------------------
从ISP/IAP/EEPROM区域读取一字节
----------------------------*/
u8 IapReadu8(u16 addr)
{u8 dat;                       //数据缓冲区IAP_CONTR = ENABLE_IAP;         //使能IAPIAP_CMD = CMD_READ;             //设置IAP命令IAP_ADDRL = addr;               //设置IAP低地址IAP_ADDRH = addr >> 8;          //设置IAP高地址IAP_TRIG = 0x5a;                //写触发命令(0x5a)IAP_TRIG = 0xa5;                //写触发命令(0xa5)_nop_();                        //等待ISP/IAP/EEPROM操作完成dat = IAP_DATA;                 //读ISP/IAP/EEPROM数据IapIdle();                      //关闭IAP功能return dat;                     //返回
}/*----------------------------
写一字节数据到ISP/IAP/EEPROM区域
----------------------------*/
void IapProgramu8(u16 addr, u8 dat)
{IAP_CONTR = ENABLE_IAP;         //使能IAPIAP_CMD = CMD_PROGRAM;          //设置IAP命令IAP_ADDRL = addr;               //设置IAP低地址IAP_ADDRH = addr >> 8;          //设置IAP高地址IAP_DATA = dat;                 //写ISP/IAP/EEPROM数据IAP_TRIG = 0x5a;                //写触发命令(0x5a)IAP_TRIG = 0xa5;                //写触发命令(0xa5)_nop_();                        //等待ISP/IAP/EEPROM操作完成IapIdle();
}/*----------------------------
扇区擦除
----------------------------*/
void IapEraseSector(u16 addr)
{IAP_CONTR = ENABLE_IAP;         //使能IAPIAP_CMD = CMD_ERASE;            //设置IAP命令IAP_ADDRL = addr;               //设置IAP低地址IAP_ADDRH = addr >> 8;          //设置IAP高地址IAP_TRIG = 0x5a;                //写触发命令(0x5a)IAP_TRIG = 0xa5;                //写触发命令(0xa5)_nop_();                        //等待ISP/IAP/EEPROM操作完成IapIdle();
}

针对STC15系列EEPROM存储存储首地址计算方法

Keil开发环境下，编译一下代码：

在这里插入图片描述

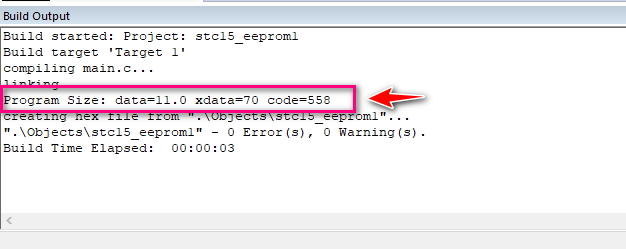

Program Size: data=11.0 xdata=70 code=558

✨我们需要关注上面的code占用的大小，来确认将EEPROM首地址定义的位置。

🔰EEPROM需要以一个扇区为操作单位进行。

根据上面的编译信息：code=558，可以知道，程序会占用2个扇区。

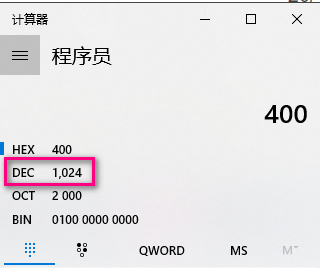

2个扇区 = 512 X 2 = 1024

📍EEPROM首地址定义到：0x400(1024字节之后)

#define IAP_ADDRESS 0x0400

🎉如果程序很小，flash很大，可以将扇区地址指定到末尾。这里只是教会大家如何将EEPROM准确的放置在程序后面。

📝EEPROM案例


//本示例在Keil开发环境下请选择Intel的8058芯片型号进行编译
//若无特别说明,工作频率一般为11.0592MHz#include "reg51.h"
#include "intrins.h"#define     FOSC    11059200UL
#define     BAUD    9600typedef unsigned char u8;
typedef unsigned int u16;
sbit P17 = P1 ^ 7;//-----------------------------------------------sfr P1M1 = 0x91;    //PxM1.n,PxM0.n     =00--->Standard,    01--->push-pull
sfr P1M0 = 0x92;    //                  =10--->pure input,  11--->open drain
sfr P0M1 = 0x93;
sfr P0M0 = 0x94;
sfr P2M1 = 0x95;
sfr P2M0 = 0x96;
sfr P3M1 = 0xB1;
sfr P3M0 = 0xB2;
sfr P4M1 = 0xB3;
sfr P4M0 = 0xB4;
sfr P5M1 = 0xC9;
sfr P5M0 = 0xCA;
sfr P6M1 = 0xCB;
sfr P6M0 = 0xCC;
sfr P7M1 = 0xE1;
sfr P7M0 = 0xE2;sfr IAP_DATA    =   0xC2;           //IAP数据寄存器
sfr IAP_ADDRH   =   0xC3;           //IAP地址寄存器高字节
sfr IAP_ADDRL   =   0xC4;           //IAP地址寄存器低字节
sfr IAP_CMD     =   0xC5;           //IAP命令寄存器
sfr IAP_TRIG    =   0xC6;           //IAP命令触发寄存器
sfr IAP_CONTR   =   0xC7;           //IAP控制寄存器#define CMD_IDLE    0               //空闲模式
#define CMD_READ    1               //IAP字节读命令
#define CMD_PROGRAM 2               //IAP字节编程命令
#define CMD_ERASE   3               //IAP扇区擦除命令#define     URMD    0           //0:使用定时器2作为波特率发生器
//1:使用定时器1的模式0(16位自动重载模式)作为波特率发生器
//2:使用定时器1的模式2(8位自动重载模式)作为波特率发生器sfr T2H   = 0xd6;               //定时器2高8位
sfr T2L   = 0xd7;               //定时器2低8位sfr  AUXR       =   0x8e;       //辅助寄存器//#define ENABLE_IAP 0x80           //if SYSCLK<30MHz
//#define ENABLE_IAP 0x81           //if SYSCLK<24MHz
//#define ENABLE_IAP  0x82            //if SYSCLK<20MHz
#define ENABLE_IAP 0x83           //if SYSCLK<12MHz
//#define ENABLE_IAP 0x84           //if SYSCLK<6MHz
//#define ENABLE_IAP 0x85           //if SYSCLK<3MHz
//#define ENABLE_IAP 0x86           //if SYSCLK<2MHz
//#define ENABLE_IAP 0x87           //if SYSCLK<1MHz//测试地址,一个扇区为512字节
#define IAP_ADDRESS 0x0400// code:549字节,占用第一个扇区；结束地址：0xF3FF
u8  code  T_Strings[] = {"去年今日此门中，人面桃花相映红。人面不知何处去，桃花依旧笑春风。"};u8	xdata	tmp[70];void Delay(u8 n);
void  delay_ms(unsigned char ms);
void IapIdle();
u8 IapReadu8(u16 addr);
void IapProgramu8(u16 addr, u8 dat);
void IapEraseSector(u16 addr);
void InitUart();
u8 SendData(u8 dat);
void SendString(unsigned char *pstr);       //串口发送一个字符串
void main()
{u16 i;P0M0 = 0x00;P0M1 = 0x00;P1M0 = 0x00;P1M1 = 0x00;P2M0 = 0x00;P2M1 = 0x00;P3M0 = 0x00;P3M1 = 0x00;InitUart();                     //初始化串口Delay(10);                      //延时SendString("Hello World");IapEraseSector(IAP_ADDRESS);    //扇区擦除for (i = 0; i < 512; i++)      //检测是否擦除成功(全FF检测){if (SendData(IapReadu8(IAP_ADDRESS + i)) != 0xff)SendString("ca chu error");            //如果出错,则退出}SendString("ca chu succese \n\r");                      //1111,1100 擦除成功Delay(10);                      //延时for (i = 0; i < 64; i++)       //编程512字节{IapProgramu8(IAP_ADDRESS + i, T_Strings[i]);}SendString("write succese");Delay(10);                      //延时for (i = 0; i < 64; i++)       //校验512字节,并读取数据{tmp[i]= IapReadu8(IAP_ADDRESS + i);	//将数据返回给串口}while (1){P17 = 0x00;                     //0xxx,xxxx IAP操作失败delay_ms(250);delay_ms(250);P17 = 0x01;delay_ms(250);delay_ms(250);SendString(tmp); }
}/*----------------------------
软件延时
----------------------------*/
void Delay(u8 n)
{u16 x;while (n--){x = 0;while (++x);}
}
void  delay_ms(unsigned char ms)
{unsigned int i;do{i = FOSC / 13000;while (--i)    ;  //14T per loop}while (--ms);
}
/*----------------------------
关闭IAP
----------------------------*/
void IapIdle()
{IAP_CONTR = 0;                  //关闭IAP功能IAP_CMD = 0;                    //清除命令寄存器IAP_TRIG = 0;                   //清除触发寄存器IAP_ADDRH = 0x80;               //将地址设置到非IAP区域IAP_ADDRL = 0;
}/*----------------------------
从ISP/IAP/EEPROM区域读取一字节
----------------------------*/
u8 IapReadu8(u16 addr)
{u8 dat;                       //数据缓冲区IAP_CONTR = ENABLE_IAP;         //使能IAPIAP_CMD = CMD_READ;             //设置IAP命令IAP_ADDRL = addr;               //设置IAP低地址IAP_ADDRH = addr >> 8;          //设置IAP高地址IAP_TRIG = 0x5a;                //写触发命令(0x5a)IAP_TRIG = 0xa5;                //写触发命令(0xa5)_nop_();                        //等待ISP/IAP/EEPROM操作完成dat = IAP_DATA;                 //读ISP/IAP/EEPROM数据IapIdle();                      //关闭IAP功能return dat;                     //返回
}/*----------------------------
写一字节数据到ISP/IAP/EEPROM区域
----------------------------*/
void IapProgramu8(u16 addr, u8 dat)
{IAP_CONTR = ENABLE_IAP;         //使能IAPIAP_CMD = CMD_PROGRAM;          //设置IAP命令IAP_ADDRL = addr;               //设置IAP低地址IAP_ADDRH = addr >> 8;          //设置IAP高地址IAP_DATA = dat;                 //写ISP/IAP/EEPROM数据IAP_TRIG = 0x5a;                //写触发命令(0x5a)IAP_TRIG = 0xa5;                //写触发命令(0xa5)_nop_();                        //等待ISP/IAP/EEPROM操作完成IapIdle();
}/*----------------------------
扇区擦除
----------------------------*/
void IapEraseSector(u16 addr)
{IAP_CONTR = ENABLE_IAP;         //使能IAPIAP_CMD = CMD_ERASE;            //设置IAP命令IAP_ADDRL = addr;               //设置IAP低地址IAP_ADDRH = addr >> 8;          //设置IAP高地址IAP_TRIG = 0x5a;                //写触发命令(0x5a)IAP_TRIG = 0xa5;                //写触发命令(0xa5)_nop_();                        //等待ISP/IAP/EEPROM操作完成IapIdle();
}/*----------------------------
初始化串口
----------------------------*/
void InitUart()
{SCON = 0x5a;                //设置串口为8位可变波特率
#if URMD == 0T2L = (65536 - (FOSC / 4 / BAUD));T2H = (65536 - (FOSC / 4 / BAUD)) >> 8;AUXR = 0x14;                //T2为1T模式, 并启动定时器2AUXR |= 0x01;               //选择定时器2为串口1的波特率发生器
#elif URMD == 1AUXR = 0x40;                //定时器1为1T模式TMOD = 0x00;                //定时器1为模式0(16位自动重载)TL1 = (65536 - (FOSC / 4 / BAUD));TH1 = (65536 - (FOSC / 4 / BAUD)) >> 8;TR1 = 1;                    //定时器1开始启动
#elseTMOD = 0x20;                //设置定时器1为8位自动重装载模式AUXR = 0x40;                //定时器1为1T模式TH1 = TL1 = (256 - (FOSC / 32 / BAUD));TR1 = 1;
#endif
}/*----------------------------
发送串口数据
----------------------------*/
u8 SendData(u8 dat)
{while (!TI);                    //等待前一个数据发送完成TI = 0;                         //清除发送标志SBUF = dat;                     //发送当前数据return dat;
}//----------------------------------------------------------
//  函数名称：void SendString(unsigned char *pstr)
//  函数功能：串口发送一个字符串
//----------------------------------------------------------
void SendString(unsigned char *pstr)
{while (*pstr != '\0')          //字符串是否发完{SendData(*pstr);           //发送字符串数据pstr++;                    //指向下一个字符}
}

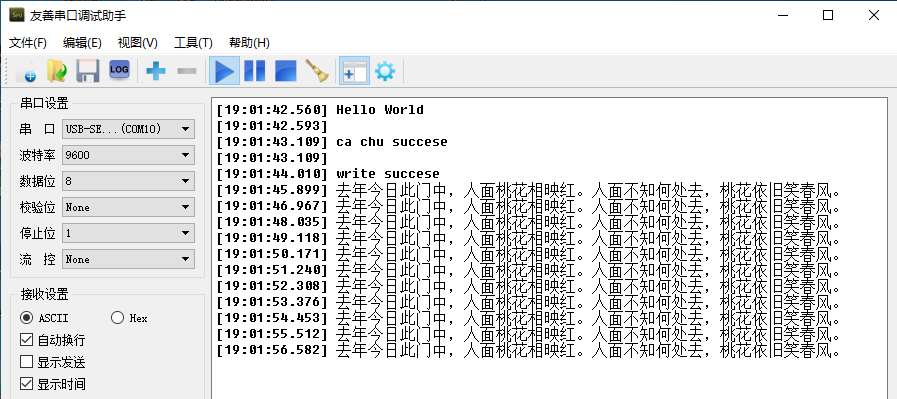

📜串口打印信息

📚程序源码

🚩在STC15W408AS以及IAP15F2K61S2上验证没有问题。

链接：https://pan.baidu.com/s/1R23HVOPMcFHTTl9JWZAgqQ
提取码：7ii8
