一、boot ROM程序

选择内部启动方式，启动boot ROM程序

• 初始化时钟，外部DDR3
• 从外部存储介质加载代码

boot ROM程序是芯片厂商将芯片制作出来的时候就固化到里面的程序，不可更改；

其主要可以解决2个问题：

• DDR3有很多不同的厂商，其内部规格不同，boot ROM固件程序如何获得正确的属性参数来设置寄存器
• boot ROM代码如何获取外部介质代码，如何加载地址

解决方式：通过设置镜像文件的格式

二、镜像文件五要素

        1、空偏移

                芯片厂商设定；镜像文件并不是放在外部存储介质中的起始位置；数据手册可查询；

        2、Image vector table，简称VT

                记录关键数据的位置：主要是Boot data的位置和Decice configuration data的位置

        4、Boot data，启动数据

                镜像加载地址，大小

        5、Device configuration data，渐层DCD

                关键外设的寄存器配置信息（时钟、DDR3相关）

        6、bin文件

                真正的程序文件

三、芯片手册

    8.7.1 Image Vector Table and Boot Data(芯片手册目录)

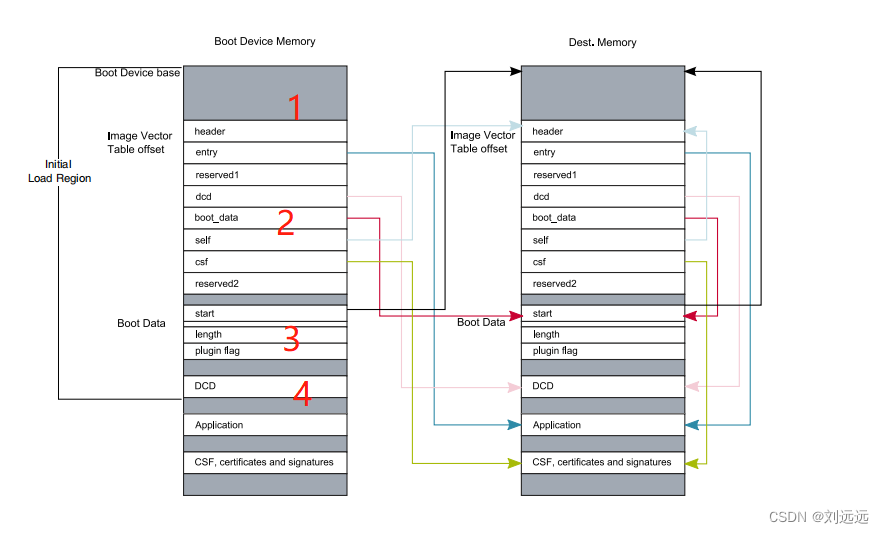

        可以看出，1是空偏移部分，如果空偏移存在，那么就会从外部介质的起始地址开始加载，否则不能；2是Vector Table部分，记录着各个重要数据的地址，可以看出通过箭头指向了各个数据；3是Boot Data；4是DCD；

四、芯片手册数据解读

1、空偏移

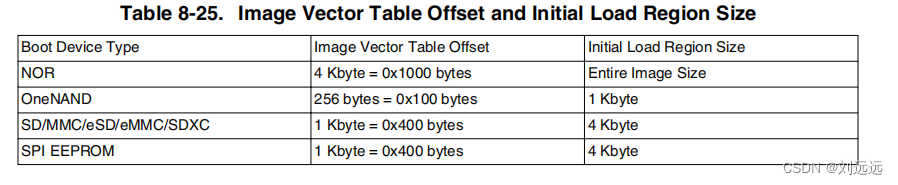

        8.7.1 Image Vector Table and Boot Data

• Boot Device Type：不同的启动介质
• Image Vector Table Offset：镜像有效数据偏移位置
• Initial Load Region Size：boot ROM读取程序大小

2、IVT表

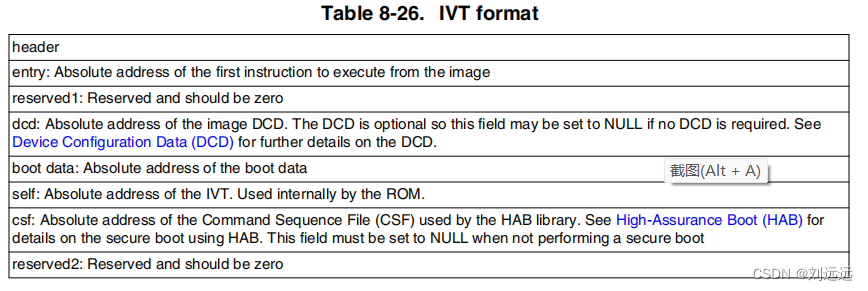

        8.7.1.1  Image vector table structure

 这个IVT表在代码中展现的就是一个结构体；

• header：IVT的长度、大小
• entry：程序运行地址
• dcd：内存中boot data地址
• self：内存中IVT自己所在地址

Boot data：

记录“镜像”在内存中的加载地址和大小

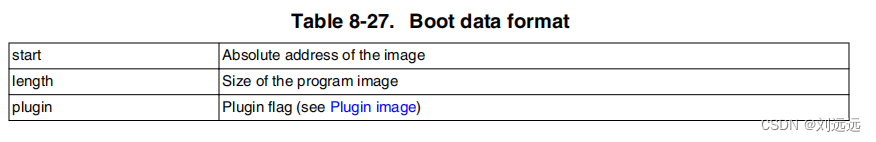

8.7.1.2 Boot data structure

• statrt：镜像在内存中的加载地址，包括空偏移
• length：镜像长度，包括空偏移
• plugin：插件，扩展驱动的

3、DCD表

外设寄存器配置信息，初始化关键外设

        8.7.2 Device Configuration Data(DCD)

     Header:记录DCD大小，版本

CMD：寄存器初始化列表

Table 8-28.Write data commond format

• Tag:DCD命令，一般写为寄存器
• Length：表示命令的大小
• Parameter：设置写寄存器方式（写值/清位/设置位）
• Address：寄存器地址，主要是始终，DDR3相关外设地址
• Value：具体设置值
