一、晶闸管的构造
晶闸管是硅晶体闸流管的简称，俗称可控硅。
*晶闸管相当于一个可以控制的单向导电二极管。

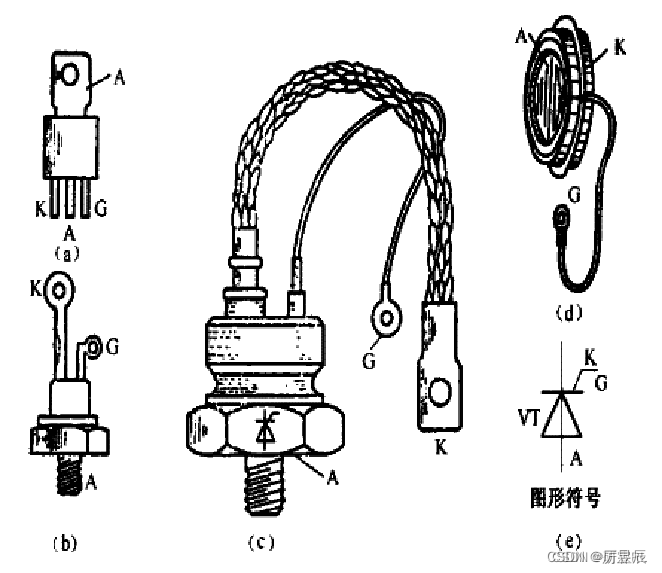

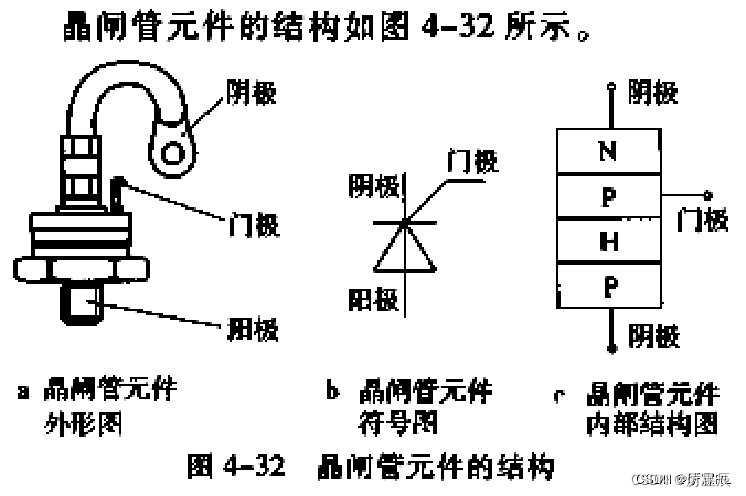

单向晶闸管有阳极（A），阴极（K）和控制极（G）三个极，由4层半导体（P1，N1，P2，N2）三个PN结构成。由最外层的P层和N层分别引出阳极（A）和阴极（K）；由中间的P层引出控制极（G）。如图所示：
二、晶闸管的特性
（1）反向阻断性
说明晶闸管加反向电压不导通，具有反向阻断性。
（2）正向阻断性
说明晶闸管即使加正向电压，但不加控制电压也不导通，即具有正向阻断性。
（3）正向触发导通
说明晶闸管正向触发导通。
（4）持续导通
说明晶闸管控制极的作用仅仅是触发晶闸管导通，一旦导通后，控制极便失去作用。
（5）重新关断
要使已导通的晶闸管重新关断，必需把阳极电压减小到一定值或零。
晶闸管由正向电压和控制电压共同控制其正向导通，一旦导通后，控制电压就失去其作用。
*晶闸管的导通条件
阳极和门极均加正极性电压。
晶闸管导通后门极失去控制作用。
*晶闸管关断的条件
- 去掉阳极电压（过零）
- 阳极加负极性电压
- 减小阳极电压使晶闸管中的电流
小于维持电流
。
晶闸管的主要参数
①通态平均电流（额定正向平均电流）
允许通过阳极和阴极间电流的平均值。
②断态重复峰值电压（正向耐压值）
是在控制极断开和正向阻断条件下，允许重复加在阳极的正向峰值电压。
③反向阻断峰值电压（反向耐压值）
在控制极断开的条件下，允许重复加在阳极的最大反向电压。
④控制极触发电流（擎住电流）
使晶闸管从阻断变为导通所需的最小控制极直流电流。
通常约为
的2~4倍。
⑤维持电流
要保持晶闸管处于导通状态所需要的最小正向电流。
⑥控制极触发电压
使晶闸管从阻断变为导通所需的最小控制极直流电压。
⑦正向平均管压降
指晶闸管正向导通状态下阳极和阴极两端的平均电压降（0.4~1.2V）。
三、晶闸管的识别与检测
（1）引脚的识别
用万用表电阻挡的R×100挡测其任意两个引脚间的正、反向电阻直到找出读数为数十欧的一对引脚，黑表笔所接的一端为G，红表笔所接的一端为K，则另一个空引脚为A。
（2）性能的判别
R×100档→红（K）黑（A）→指针不偏转→黑（A、G）→指针向右偏转→导通（性能良好）
①若G，K之间的正反向电阻=0，或G，A和A，K之间正反向电阻都很小（内部击穿短路）
②若G，K之间的正反向电阻=∞（内部断路）
（3）晶闸管型号的识别
