目录

1 适用场景

2 内核函数

2.1 休眠函数

2.2 唤醒函数

3 驱动框架

4 编程

 4.1 gpio_key_drv.c

4.2 button_test.c

 4.3 Makefile

1 适用场景

在前面引入中断时，我们曾经举过一个例子：

 妈妈怎么知道卧室里小孩醒了？
休眠-唤醒：进去房间陪小孩一起睡觉，小孩醒了会吵醒她  不累，但是妈妈干不了活了
当应用程序必须等待某个事件发生，比如必须等待按键被按下时，可以使用“休眠-唤醒”机制：

• APP 调用 read 等函数试图读取数据，比如读取按键；
• APP 进入内核态，也就是调用驱动中的对应函数，发现有数据则复制到用户空间并马上返回；
• 如果 APP 在内核态，也就是在驱动程序中发现没有数据，则 APP 休眠；
• 当有数据时，比如当按下按键时，驱动程序的中断服务程序被调用，它会记录数据、唤醒 APP；
• APP 继续运行它的内核态代码，也就是驱动程序中的函数，复制数据到用户空间并马上返回。

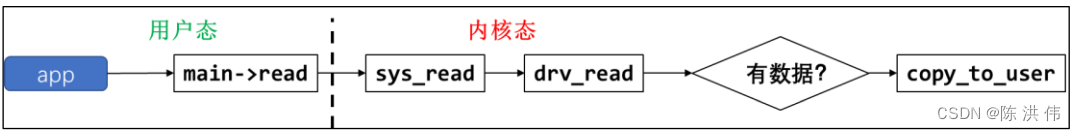

 驱动中有数据时，下图中红线就是 APP1 的执行过程，涉及用户态、内核态：

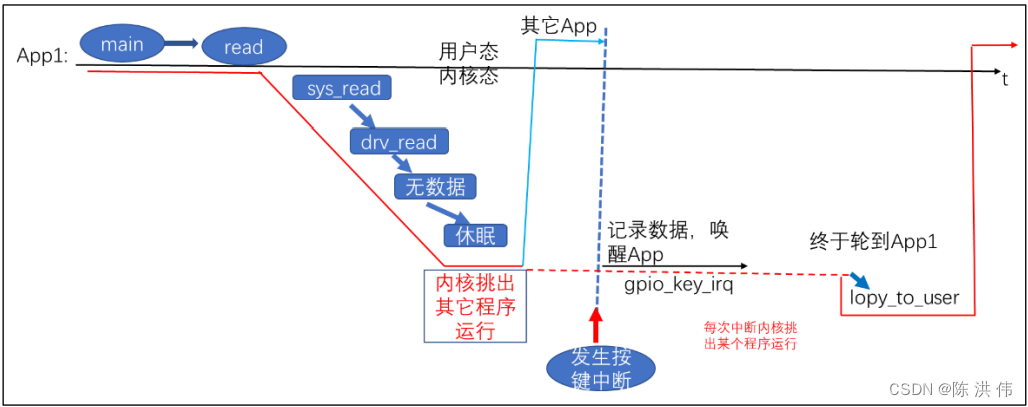

驱动中没有数据时，APP1 在内核态执行到 drv_read 时会休眠。所谓休眠就是把自己的状态改为非 RUNNING，这样内核的调度器就不会让它运行。当按下按键，驱动程序中的中断服务程序被调用，它会记录数据，并唤醒 APP1。所以唤醒就是把程序的状态改为 RUNNING，这样内核的调度器有合适的时间就会让它运行。当 APP1 再次运行时，就会继续执行 drv_read 中剩下的代码，把数据复制回用户空间，返回用户空间。APP1 的执行过程如下图的红色实线所示，它被分成了 2段：

 值得注意的是，上面 2 个图中红线部分都属于 APP1 的“上下文”，或者这样说：红线所涉及的代码，都是 APP1 调用的。但是按键的中断服务程序，不属于APP1 的“上下文”，这是突如其来的，当中断发生时，APP1 正在休眠呢。
在 APP1 的“上下文”，也就是在 APP1 的执行过程中，它是可以休眠的。
在中断的处理过程中，也就是 gpio_key_irq 的执行过程中，它不能休眠：“中断”怎么能休眠？“中断”休眠了，谁来调度其他 APP 啊？
所以，请记住：在中断处理函数中，不能休眠，也就不能调用会导致休眠的函数。

2 内核函数

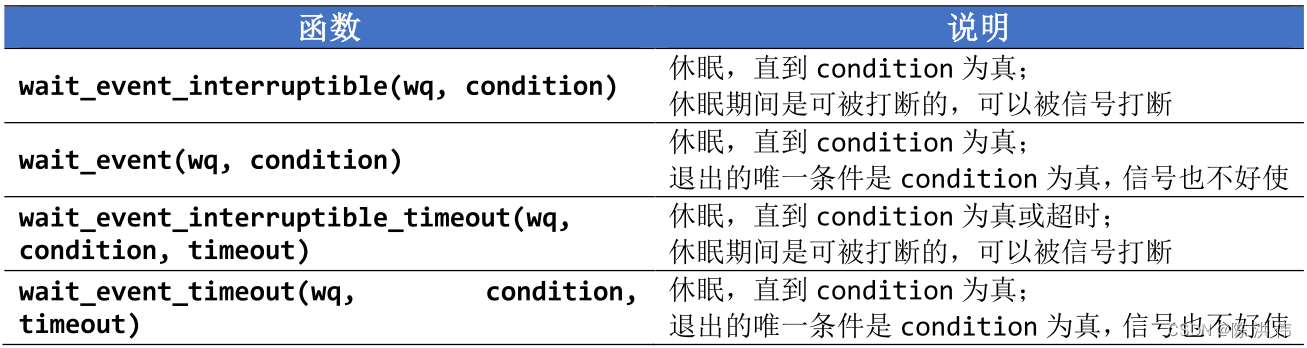

2.1 休眠函数

参考内核源码：include\linux\wait.h。

 比较重要的参数就是：

 wq：waitqueue，等待队列 休眠时除了把程序状态改为非 RUNNING 之外，还要把进程/进程放入wq 中，以后中断服务程序要从 wq 中把它取出来唤醒。 没有 wq 的话，茫茫人海中，中断服务程序去哪里找到你？

condition ：这可以是一个变量，也可以是任何表达式。表示“一直等待，直到 condition
为真”。

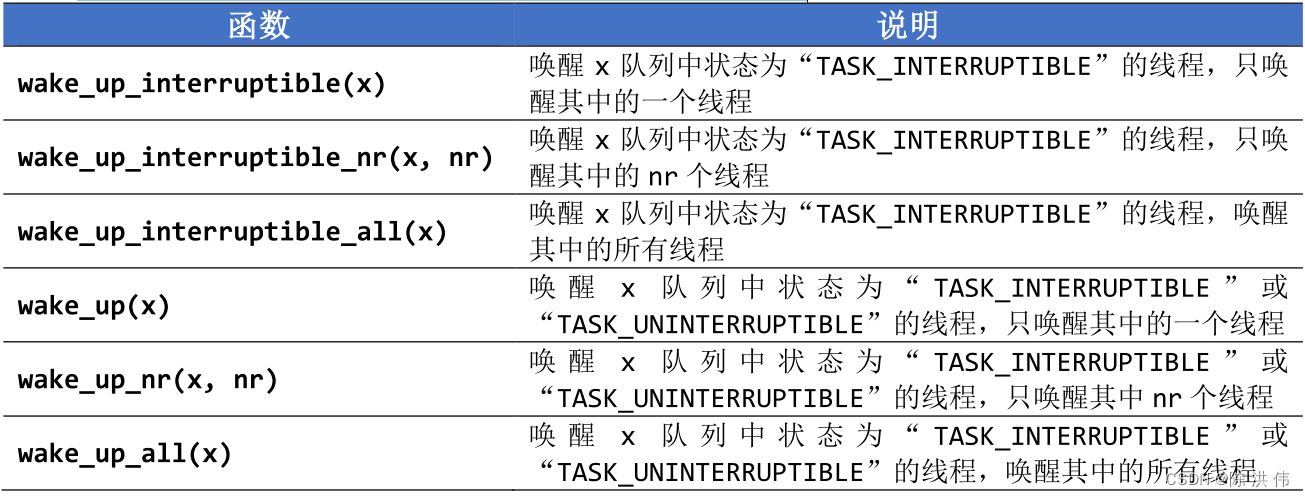

2.2 唤醒函数

参考内核源码：include\linux\wait.h。

 3 驱动框架

驱动框架如下：

要休眠的线程，放在 wq 队列里，中断处理函数从 wq 队列里把它取出来唤醒。
所以，我们要做这几件事：

• 初始化 wq 队列
• 在驱动的 read 函数中，调用 wait_event_interruptible： 它本身会判断 event 是否为 FALSE，如果为 FASLE 表示无数据，则休眠。 当从 wait_event_interruptible 返回后，把数据复制回用户空间。
• 在中断服务程序里： 设置 event 为 TRUE，并调用 wake_up_interruptible 唤醒线程。

4 编程

 4.1 gpio_key_drv.c

#include #include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include struct gpio_key{int gpio;struct gpio_desc *gpiod;int flag;int irq;
} ;static struct gpio_key *gpio_keys_100ask;/* 主设备号                                                                 */
static int major = 0;
static struct class *gpio_key_class;static int g_key = 0;static DECLARE_WAIT_QUEUE_HEAD(gpio_key_wait);/* 实现对应的open/read/write等函数，填入file_operations结构体                   */
static ssize_t gpio_key_drv_read (struct file *file, char __user *buf, size_t size, loff_t *offset)
{//printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);int err;wait_event_interruptible(gpio_key_wait, g_key);err = copy_to_user(buf, &g_key, 4);g_key = 0;return 4;
}/* 定义自己的file_operations结构体                                              */
static struct file_operations gpio_key_drv = {.owner	 = THIS_MODULE,.read    = gpio_key_drv_read,
};static irqreturn_t gpio_key_isr(int irq, void *dev_id)
{struct gpio_key *gpio_key = dev_id;int val;val = gpiod_get_value(gpio_key->gpiod);printk("key %d %d\n", gpio_key->gpio, val);g_key = (gpio_key->gpio << 8) | val;wake_up_interruptible(&gpio_key_wait);return IRQ_HANDLED;
}/* 1. 从platform_device获得GPIO* 2. gpio=>irq* 3. request_irq*/
static int gpio_key_probe(struct platform_device *pdev)
{int err;struct device_node *node = pdev->dev.of_node;int count;int i;enum of_gpio_flags flag;printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);count = of_gpio_count(node);if (!count){printk("%s %s line %d, there isn't any gpio available\n", __FILE__, __FUNCTION__, __LINE__);return -1;}gpio_keys_100ask = kzalloc(sizeof(struct gpio_key) * count, GFP_KERNEL);for (i = 0; i < count; i++){gpio_keys_100ask[i].gpio = of_get_gpio_flags(node, i, &flag);if (gpio_keys_100ask[i].gpio < 0){printk("%s %s line %d, of_get_gpio_flags fail\n", __FILE__, __FUNCTION__, __LINE__);return -1;}gpio_keys_100ask[i].gpiod = gpio_to_desc(gpio_keys_100ask[i].gpio);gpio_keys_100ask[i].flag = flag & OF_GPIO_ACTIVE_LOW;gpio_keys_100ask[i].irq  = gpio_to_irq(gpio_keys_100ask[i].gpio);}for (i = 0; i < count; i++){err = request_irq(gpio_keys_100ask[i].irq, gpio_key_isr, IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING, "100ask_gpio_key", &gpio_keys_100ask[i]);}/* 注册file_operations 	*/major = register_chrdev(0, "100ask_gpio_key", &gpio_key_drv);  /* /dev/100ask_gpio_key */gpio_key_class = class_create(THIS_MODULE, "100ask_gpio_key_class");if (IS_ERR(gpio_key_class)) {printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);unregister_chrdev(major, "100ask_gpio_key");return PTR_ERR(gpio_key_class);}device_create(gpio_key_class, NULL, MKDEV(major, 0), NULL, "100ask_gpio_key"); /* /dev/100ask_gpio_key */return 0;}static int gpio_key_remove(struct platform_device *pdev)
{//int err;struct device_node *node = pdev->dev.of_node;int count;int i;device_destroy(gpio_key_class, MKDEV(major, 0));class_destroy(gpio_key_class);unregister_chrdev(major, "100ask_gpio_key");count = of_gpio_count(node);for (i = 0; i < count; i++){free_irq(gpio_keys_100ask[i].irq, &gpio_keys_100ask[i]);}kfree(gpio_keys_100ask);return 0;
}static const struct of_device_id ask100_keys[] = {{ .compatible = "100ask,gpio_key" },{ },
};/* 1. 定义platform_driver */
static struct platform_driver gpio_keys_driver = {.probe      = gpio_key_probe,.remove     = gpio_key_remove,.driver     = {.name   = "100ask_gpio_key",.of_match_table = ask100_keys,},
};/* 2. 在入口函数注册platform_driver */
static int __init gpio_key_init(void)
{int err;printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);err = platform_driver_register(&gpio_keys_driver); return err;
}/* 3. 有入口函数就应该有出口函数：卸载驱动程序时，就会去调用这个出口函数*     卸载platform_driver*/
static void __exit gpio_key_exit(void)
{printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);platform_driver_unregister(&gpio_keys_driver);
}/* 7. 其他完善：提供设备信息，自动创建设备节点                                     */module_init(gpio_key_init);
module_exit(gpio_key_exit);MODULE_LICENSE("GPL");

4.2 button_test.c

#include
#include
#include
#include
#include
#include /** ./button_test /dev/100ask_button0**/
int main(int argc, char **argv)
{int fd;int val;/* 1. 判断参数 */if (argc != 2) {printf("Usage: %s \n", argv[0]);return -1;}/* 2. 打开文件 */fd = open(argv[1], O_RDWR);if (fd == -1){printf("can not open file %s\n", argv[1]);return -1;}while (1){/* 3. 读文件 */read(fd, &val, 4);printf("get button : 0x%x\n", val);}close(fd);return 0;
}

 4.3 Makefile

# 1. 使用不同的开发板内核时, 一定要修改KERN_DIR
# 2. KERN_DIR中的内核要事先配置、编译, 为了能编译内核, 要先设置下列环境变量:
# 2.1 ARCH,          比如: export ARCH=arm64
# 2.2 CROSS_COMPILE, 比如: export CROSS_COMPILE=aarch64-linux-gnu-
# 2.3 PATH,          比如: export PATH=$PATH:/home/book/100ask_roc-rk3399-pc/ToolChain-6.3.1/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin
# 注意: 不同的开发板不同的编译器上述3个环境变量不一定相同,
#       请参考各开发板的高级用户使用手册KERN_DIR = # 板子所用内核源码的目录all:make -C $(KERN_DIR) M=`pwd` modules clean:make -C $(KERN_DIR) M=`pwd` modules cleanrm -rf modules.order# 参考内核源码drivers/char/ipmi/Makefile
# 要想把a.c, b.c编译成ab.ko, 可以这样指定:
# ab-y := a.o b.o
# obj-m += ab.oobj-m += gpio_key_drv.o
