系统概述

1、接收控制系统框图

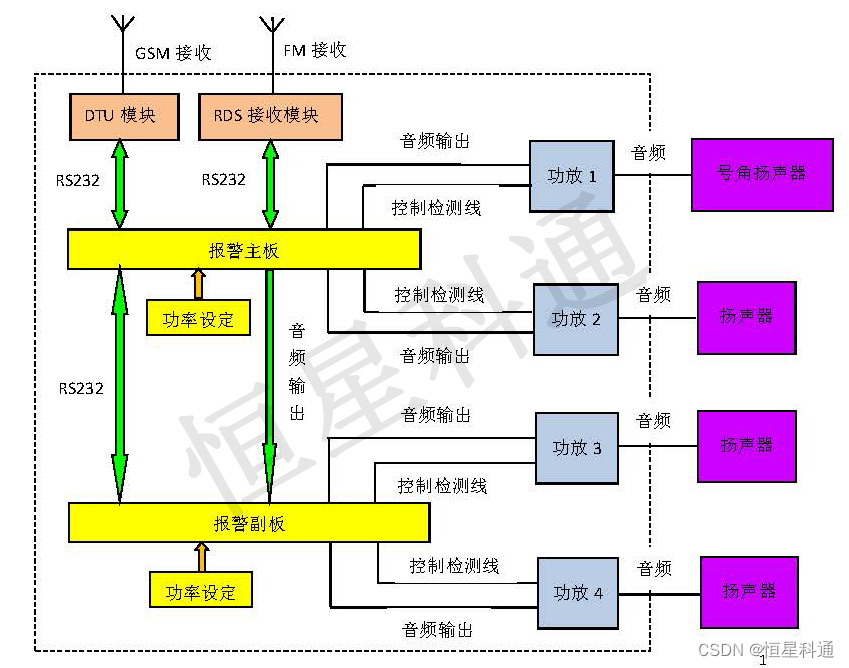

超大功率远程应急广播系统是针对应急广播研发的一套通信系统，其接收控制系统框图如图（1）所示：

2、发射系统框图

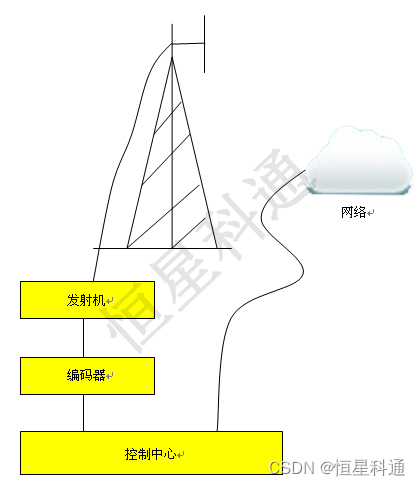

发射系统框图如图（2）所示。

3、接收控制系统功能

接收控制系统可通过GSM(GPRS)和调频FM(RDS副信道)两种控制方式实现与终端的通信。调频FM通道用于对终端的开关机控制以及终端地址的修改，GSM通道用于对终端的开关机状态和四路功放的电压、实时功率的监测，同时可通过此通道对终端进行开关机控制。

3.1 RDS接收控制模块

RDS接收控制模块可远程无线接收主站控制信号，自动控制扩音报警器开关，内置6个频率，可自动扫描6套基站频率，自动优先选择信号好的基站。可智能接收基站群编码控制及音频信号，模块的频率和地址可通过远程修改。采用单向传输，接收基站群指令打开或关闭室外报警器装置。

3.2 报警主板

报警主板主要功能有：

Ø 音频输出功率控制：由M62429的左右声道分别控制2路功放输出，实现功率输出反馈控制（ALC自动电平控制），共500档（功率0—500W）。

Ø AD检测输出功率大小与电压。

Ø DA输出2路报警方波，波形频率定时可变，2路波形幅度不变，送到报警副板。

Ø 按键输入：设置门限功率值，存储到FLASH，下次开机用此设定值，K1为加功率，K2为减功率，K3显示实际输出功率。

Ø LCD显示门限设置功率，两路实际输出功率显示。

Ø 报警功率由小到大时，延时1秒。

Ø 延时反馈控制，延时长度5-100MS。

Ø 通过串口与报警副板通信。有开关机指令与检测指令时发送给报警副板，同时接收报警副板发送的信息。

Ø 接收RDS模块与DTU模块发送的控制指令，并执行相应的操作。

Ø 发送设备的开关机状态与两路功放的功率与电压信息给DTU模块。

3.3 报警副板

报警副板主要功能有：

Ø 接收报警主板送来的音频，控制功放电源，AD检测功放输出功率、电压。

Ø 用M62429的左右声道分别控制两路功放输出，实现控制信号输出大小（ALC自动电平控制），共500档（功率0—500W）。

Ø 按键输入：设置门限功率值，存储到FLASH，下次开机用此设定值，K1为加功率，K2为减功率，K3显示实际输出功率。

Ø LCD显示门限设置功率，两路实际输出功率显示。

Ø 报警功率由小到大时，延时1秒。

Ø 延时反馈控制，延时长度5-100MS。

Ø 通过串口与报警主板通信。接收报警主板的控制指令，有开关机指令时发送设备的开关机状态和两路功放的电压与实际功率到报警主板。

3.4 DTU模块

DTU模块主要实现控制中心与报警主板之间的信息通信，DTU模块收到控制中心的控制指令后通过串口（RS232）发送给报警主板，同时报警主板可通过此通道将终端的开关机状态和四路功放的电压和功率发送给DTU模块，DTU模块收到报警主板返回的信息后通过GSM（GPRS）网络发送给控制中心。在系统开始报警和结束报警时，报警主板会发送设备信息给DTU模块，DTU模块如果连接到控制中心，会把信息发送给控制中心。

注：DTU块必须与控制中心连接上后才可实现以上功能。

DTU模块主要特点有：

Ø 精选工业级器件，满足恶劣应用环境需求

Ø 支持动态IP地址数据中心DNS域名寻址

Ø 支持固定IP地址数据中心

Ø 收发数据无需计算机支持

Ø 点对点，中心对多点等数据传输，传输时延时一般小于一秒

Ø 模块化设计，CPU和无线核心模块分离的设计方式，超强的扩展性

Ø 内嵌PPP、TCP/IP、UDP/IP协议

Ø 特有的DDP协议，保证数据链路畅通

Ø 特有的TDP、AT+协议，满足客户个性化需求

Ø 永远在线及多种触发上线模式

Ø 按数据流量计费，数据和短信互为备份、自由切换

Ø 支持多方通信，TCP/IP Server/Client、UDP/IP、DDP、SMS、AT多种通信方式

Ø 可定义数据通信方式，数据中心服务器远程参数配置，TDP、AT+参数配置，提供完整的数据中心服务程序，可实现数据透明转发GPRS数据

Ø 支持GSM/GPRS，900/1800MHz双频，800/900/1800/1900MHz四频可选，GPRS/EDGE Class 10

3.5 大功率扬声器

大功率扬声器的传声系统采用计算机辅助设计系统进行声学计算，采用稀土材料的钕铁硼磁体材料磁钢设计，号角扬声器。号角驱动头核心部件采用进口材料，具有电声转换效率高、功率大发热量小等特点，音频放大单元全部采用数字功放，单通道最大输出功率可达500W,具有输出过载保护、短路保护、开路保护等功能。

单只号角最远传输距离可达1.5公里米，组成线性整列后，传输距离可达2.5-3KM

该系统可广泛应用于边防、军事、人民防空、突发事件、自然灾害等领域。

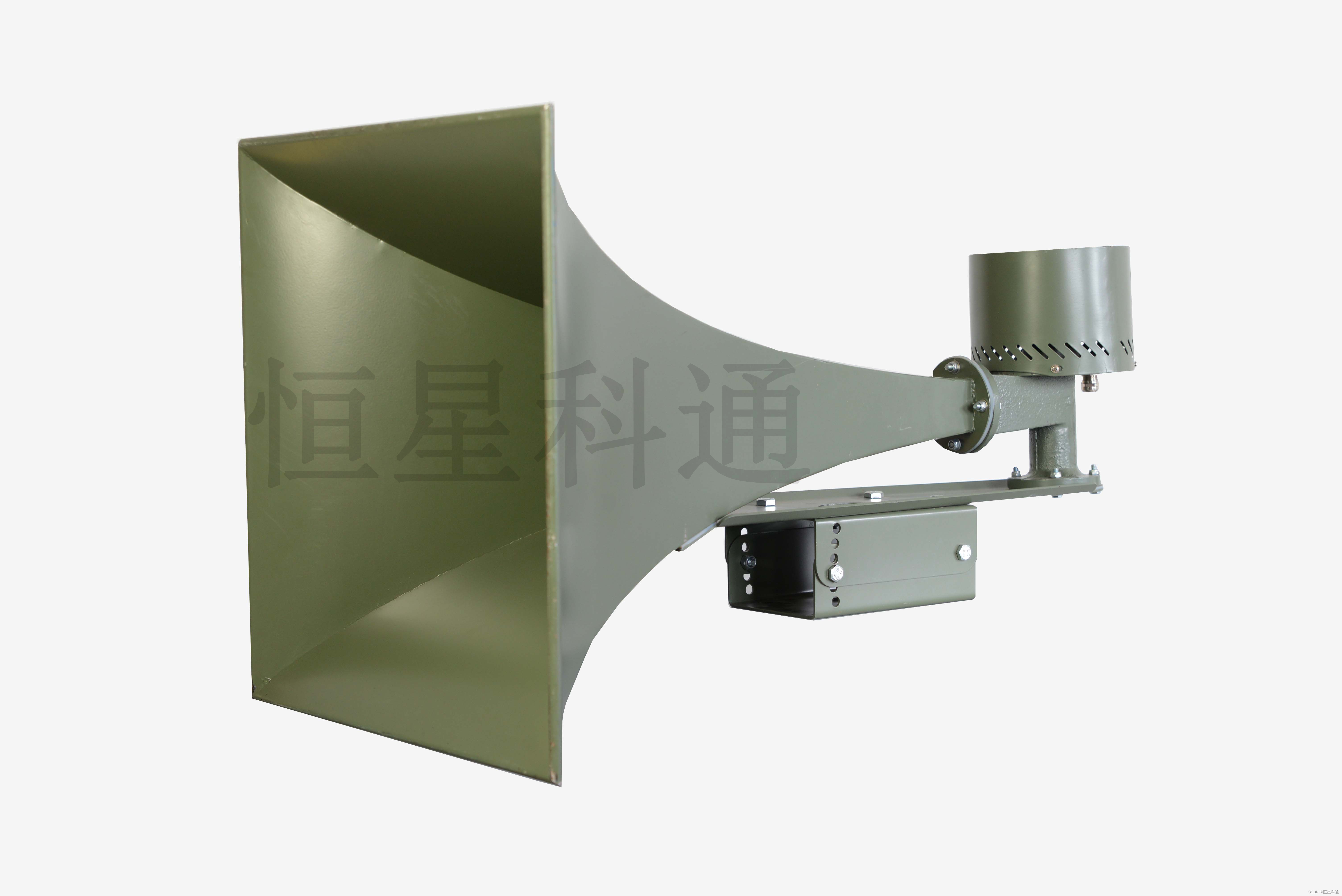

主要特点：采用大功率号角式设计，具有频响范围宽、灵敏度高、传输距离远等特点，额定功率300W，有效鸣传距离可达1000米以上。大功率扬声器实体图如图（3）所示。
