蓝桥杯 stm32 RTC实时时钟
文章代码使用
HAL库。
文章目录
- 前言
- 一、RTC 重要特性：
- 二、CubeMX 创建工程。
- 三、读取系统日期 函数。
- 四、读取系统时间 函数。
- 四、在 LCD 上显示 时间。
- 总结
- 实验效果
前言
RTC (Real Time Clock)： 实时时钟。
RTC 模块拥有一个连续计数的 计数器，在相应的软件配置下，可以提供时钟日历的功能。
一、RTC 重要特性：
参考手册：
-
实时时钟（RTC）是一个独立的 BCD 计时器/计数器。
-
只要电源 电压 保持在工作范围内，RTC 永远不会停止，无论设备状态。（在断电情况下 RTC 仍可以独立运行 ）
-
两个 32 位寄存器包含二进码十进数格式 (BCD) 的秒、分钟、小时、星期几、日期、月份和年份。此外，还可提供二进制格式的亚秒值。系统可以自动将月份的天数补偿为 28、29（闰年）、30 和 31 天。、
-

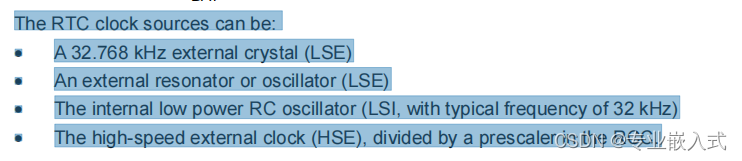

RTC 的 三种 时钟源 :
(1) . 内部低功率RC振荡器。LSI 典型频率为32 kHz。
(2) . 高速外部时钟。 HSE
(3) . 外部谐振器或振荡器。LSE 外部晶振 为 32.768 kHz。（更精确）
虽然 外部谐振器 LSE 更为精确，但是 我们比赛使用的板子 没有外接晶振。 所以 ，我们 使用 内部低功率 32 kHz 的 LSI 。
二、CubeMX 创建工程。
-

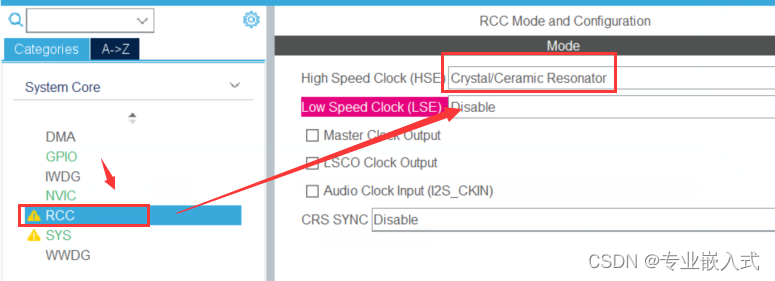

配置 RCC。
-

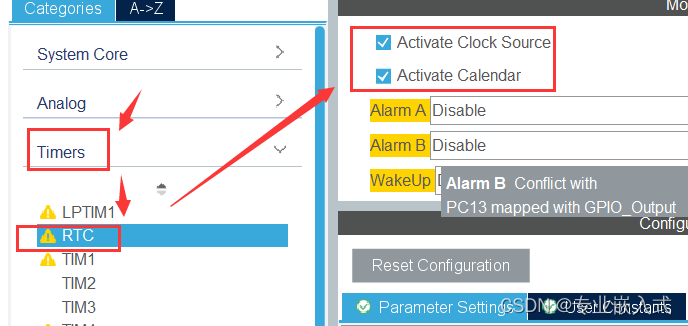

激活 时钟源，日历。
-

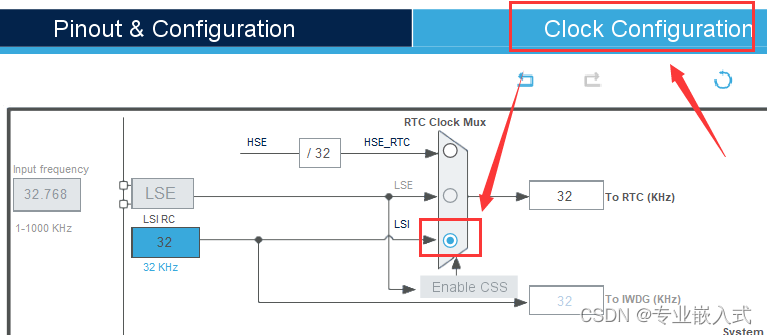

设置 时钟源 为 LSI。
-

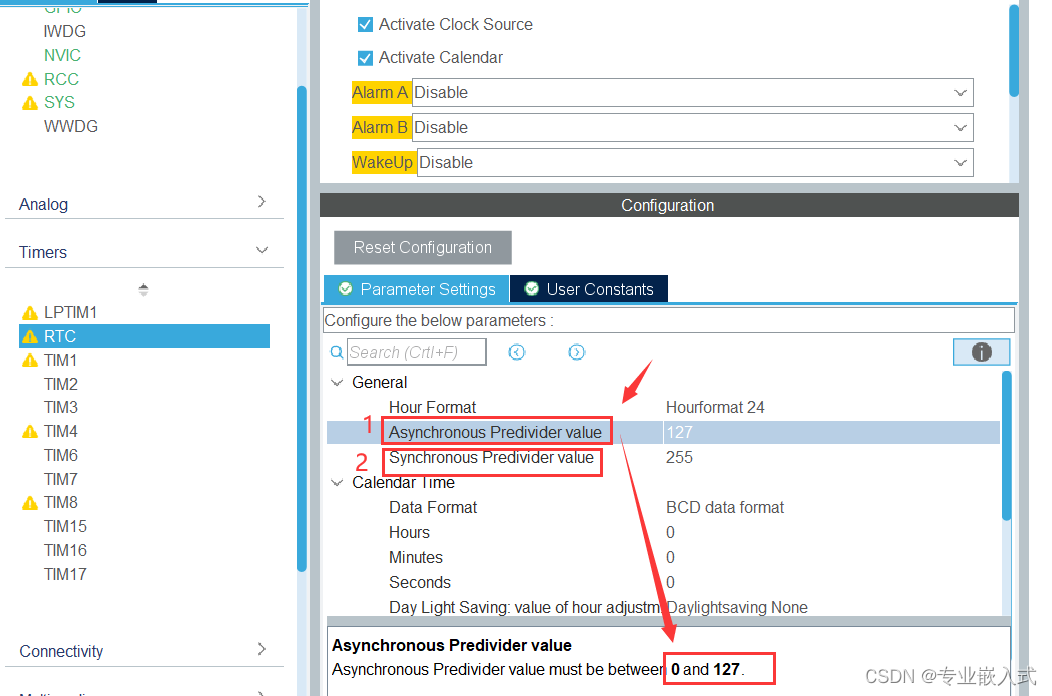

配置分频器。
点击1 ，2 处 可以看到 两处的分频 都是 从 0 开始，则 127 相当于 第 128次。
128 * 256 = 32768，正好是上面 外部谐振器 LSE 的频率。

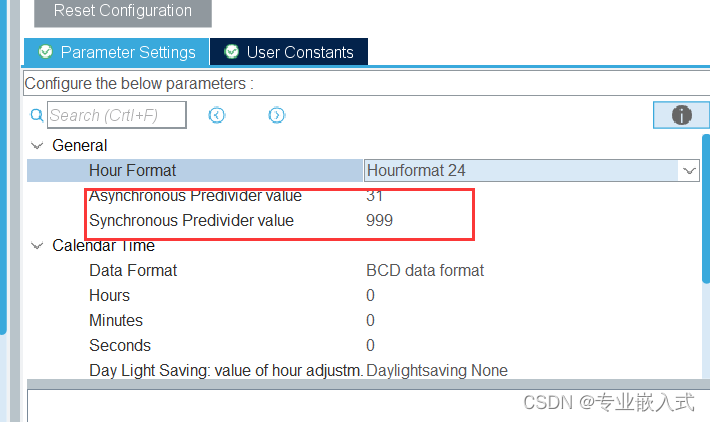

由于我们使用的 时钟源 为 LSI， 它是 32 kHz。则 需要 配置 两个分频器（异步 / 同步分频器），将 RTC 模块的时钟 配置成 1HZ。 （那么每过1 秒就会 计时一次）
32 * 1000 = 32000 ，正好是 32KHZ.
-

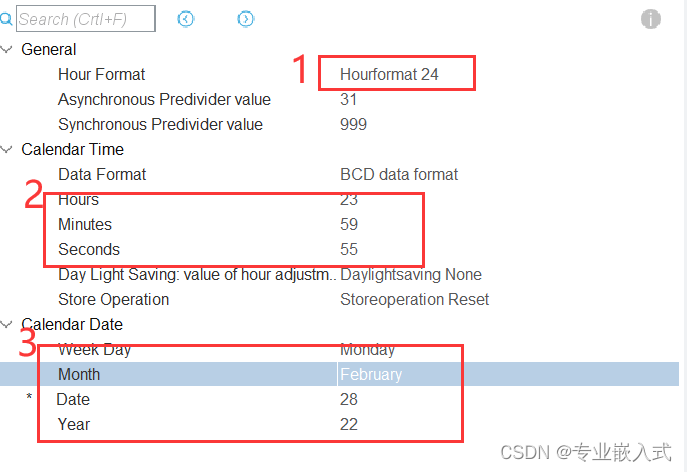

设置 时间 ，日期。
在 1 处可以设置 计时格式（12时 / 24 时 一天）。
在 2 处可以设置 时分秒。（这里便于后面的实验，我们使用 23时 59分 55 秒，过5秒就可以看到变成 0 点）
在 3 处 设置日期 年月，星期。
-
设置工程模式和版本。
-

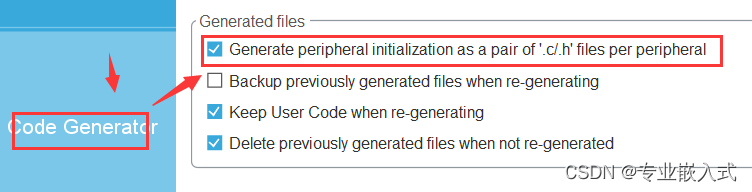

加入.c /.h文件（便于编写代码）。
-
创建工程。
三、读取系统日期 函数。
HAL_RTC_GetDate(RTC_HandleTypeDef *hrtc, RTC_DateTypeDef *sDate, uint32_t Format)
功能： 获取 RTC时钟 的日期.
RTC_DateTypeDef * sDate： 获取 RTC 时间 的结构体.
Format： 获取日期的格式
RTC_FORMAT_BIN 使用16进制
RTC_FORMAT_BCD 使用BCD进制
-
参数 一 对应的结构体 在 头文件 rtc .h 中。
-

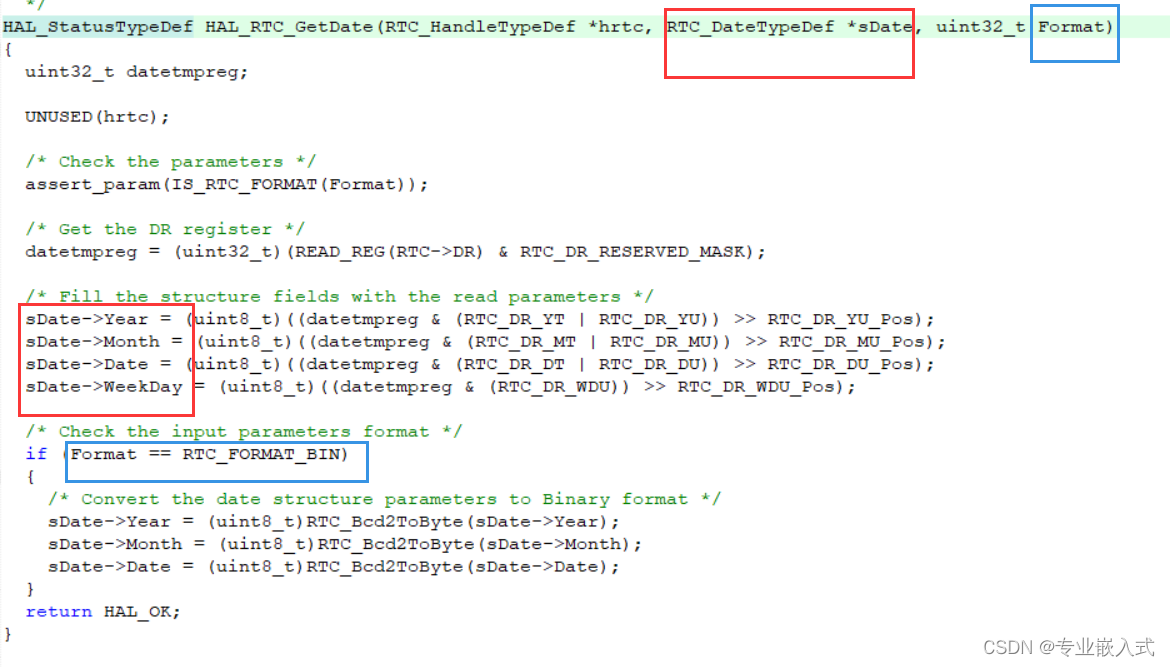

对于 参数 二，参数 三， 我们直接进入 HAL_RTC_GetDate 函数里，就可以找到。
例如：读取 时分秒
RTC_TimeTypeDef rtc_time;//获取时分秒HAL_RTC_GetTime(&hrtc, &rtc_time, RTC_FORMAT_BIN);
四、读取系统时间 函数。
HAL_RTC_GetTime(RTC_HandleTypeDef *hrtc, RTC_TimeTypeDef *sTime, uint32_t Format)
功能： 获取RTC时钟的时间
参数：*RTC_TimeTypeDef sTime： 获取RTC时间的结构体.
Format： 获取时间的格式
RTC_FORMAT_BIN 使用16进制
RTC_FORMAT_BCD 使用BCD进制
- 这里的参数 是进入 HAL_RTC_GetTime 找到的，具体方法和上面一样。
例如：读取 日期
RTC_DateTypeDef rtc_date;//获取 日期HAL_RTC_GetDate(&hrtc, &rtc_date, RTC_FORMAT_BIN);
四、在 LCD 上显示 时间。
这里 大家 有对 LCD 代码有不懂的，可以参考 我之前的文章：蓝桥杯 stm32 LCD显示及 数据格式化
u8 display_buf[20];//显示 日期sprintf((char *)display_buf, "Dta: %02d-%02d-%02d",rtc_date.Year,rtc_date.Month,rtc_date.Date);LCD_DisplayStringLine(Line1, display_buf);//显示时分秒sprintf((char *)display_buf, "Time: %02d-%02d-%02d",rtc_time.Hours,rtc_time.Minutes,rtc_time.Seconds);LCD_DisplayStringLine(Line4, display_buf);总结
实验效果
RTC 实时时钟的实验效果 放在 B 占， 大家有兴趣的可以看看。
以下网址：
https://www.bilibili.com/video/BV1m341197dQ/?vd_source=986c364d205fa1124b337bc665f57c4f
