基本运算放大电路 （四）
创始人
2024-05-23 14:41:19
0次

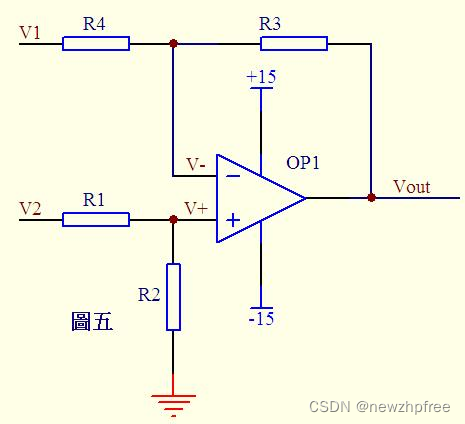

减法器

在这里插入图片描述
由虚断 知 通过R1的电流等于通过R2的电流，同理通过R4的电流等于R3的电流，故有
(V2 – V+)/R1 = V+/R2 ……a
(V1 – V-)/R4 = (V- - Vout)/R3 ……b
如果R1=R2， 则
V+ = V2/2 ……c
如果R3=R4， 则
V- = (Vout + V1)/2 ……d
由虚短知
V+ = V- ……e
所以 Vout=V2-V1
这就是传说中的减法器。

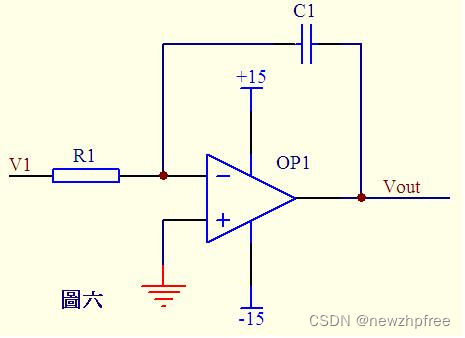

积分电路

在这里插入图片描述
由虚短知，反向输入端的电压与同向端相等，由虚断知，通过R1的电流与通过C1的电流相等。通过R1的电流
i=V1/R1
通过C1的电流
i=CdUc/dt=-CdVout/dt
所以
Vout=((-1/(R1C1))∫V1dt
输出电压与输入电压对时间的积分成正比,这就是传说中的积分电路了。
若V1为恒定电压U，则上式变换为
Vout = -Ut/(R1*C1)
t 是时间，则Vout输出电压是一条从0至负电源电压按时间变化的直线。

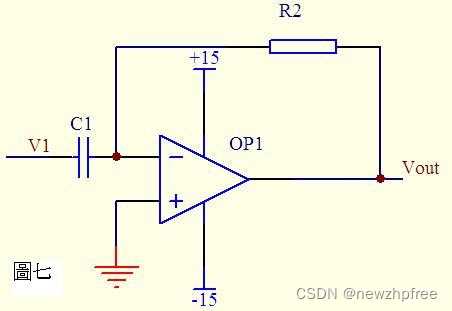

微分电路

在这里插入图片描述
由虚断知，通过电容C1和电阻R2的电流是相等的，由虚短知，运放同向端与反向端电压是相等的。则：
Vout = -i * R2 = -(R2*C1)dV1/dt
这是一个微分电路。
如果V1是一个突然加入的直流电压，则输出Vout对应一个方向与V1相反的脉冲
