D1s RDC2022纪念版开发板开箱评测及点屏教程
作者@new_bee
本文转自：https://bbs.aw-ol.com/topic/3005/
目录
- 芯片介绍
- 开发板介绍
- RT-Smart用户态系统编译使用
- 感想
- 引用
1. 芯片介绍
RISC-V架构由于其精简和开源的特性，得到业界的认可，近几年可谓相当热门。操作系统方面有RT-Thread，Linux等支持。在今年早些时候，Google希望RISC-V成为Android支持的“一级”架构。
D1s 是22nm 64bit RISC-V 架构的处理器，主频720MHz。内置64M DDR2。支持RGB，MIPI等视频输出接口，ADC、DAC、I2S、PCM、DMIC、OWA 等多种音频接口。音视频编解码支持如下：
Video decodingH.265 up to 1080p@60fps H.264 up to 1080p@60fps MPEG-1/2/4, JPEG, VC1 up to 1080p@60fpsVideo encodingJPEG/MJPEG up to 1080p@60fpsSupports input picture scaler up/down

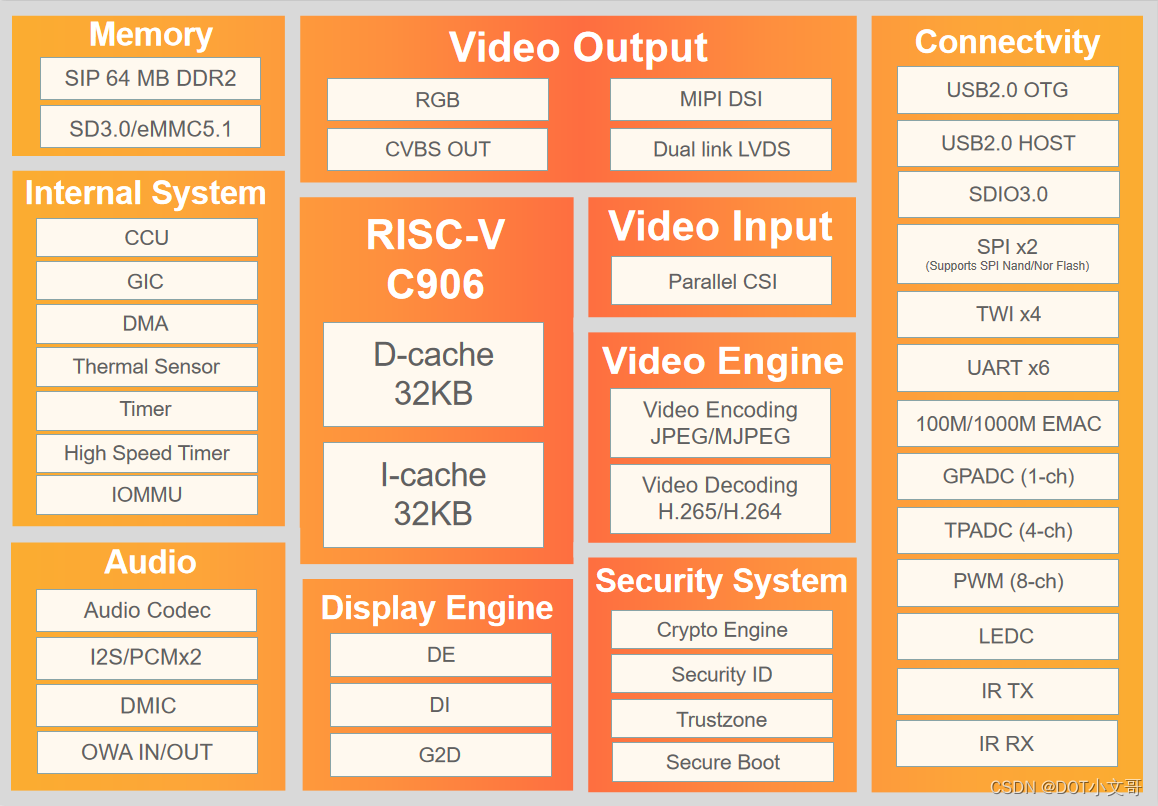

芯片框图如下：
2. 开发板介绍

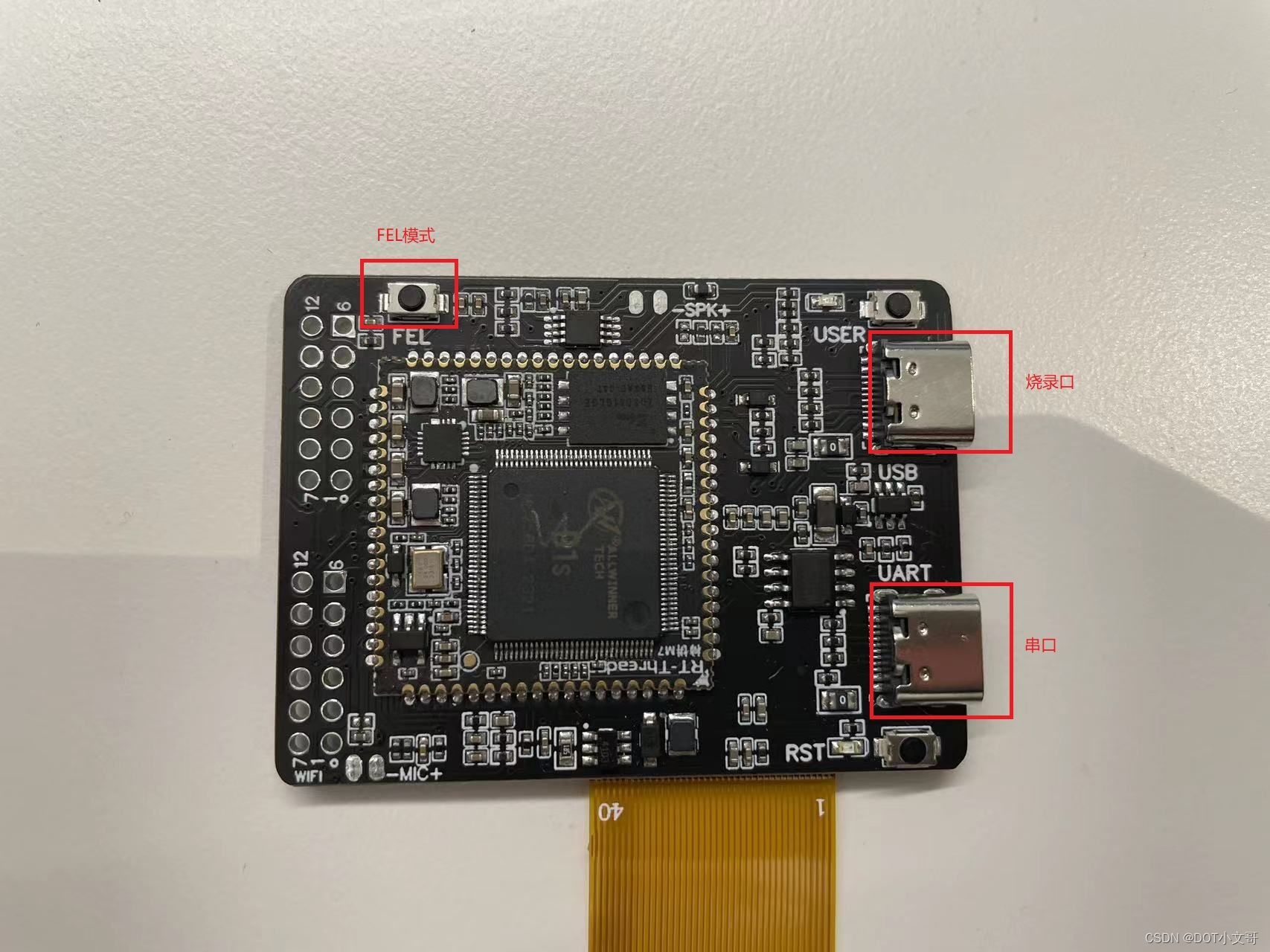

RDC2022 纪念版开发板是基于D1s芯片的小尺寸开发板，尺寸为5.5cm*4cm。正面包含一块D1s核心板，外围电路采用ME3116作为DCDC降压芯片，CH340N作为USB-TTL芯片，PT4103作为背光驱动，并包含一块LM4890音频功放。总体电路比较简洁。
开发板上方USB为烧录口，下方为串口，可以在开发板启动后接串口调试。

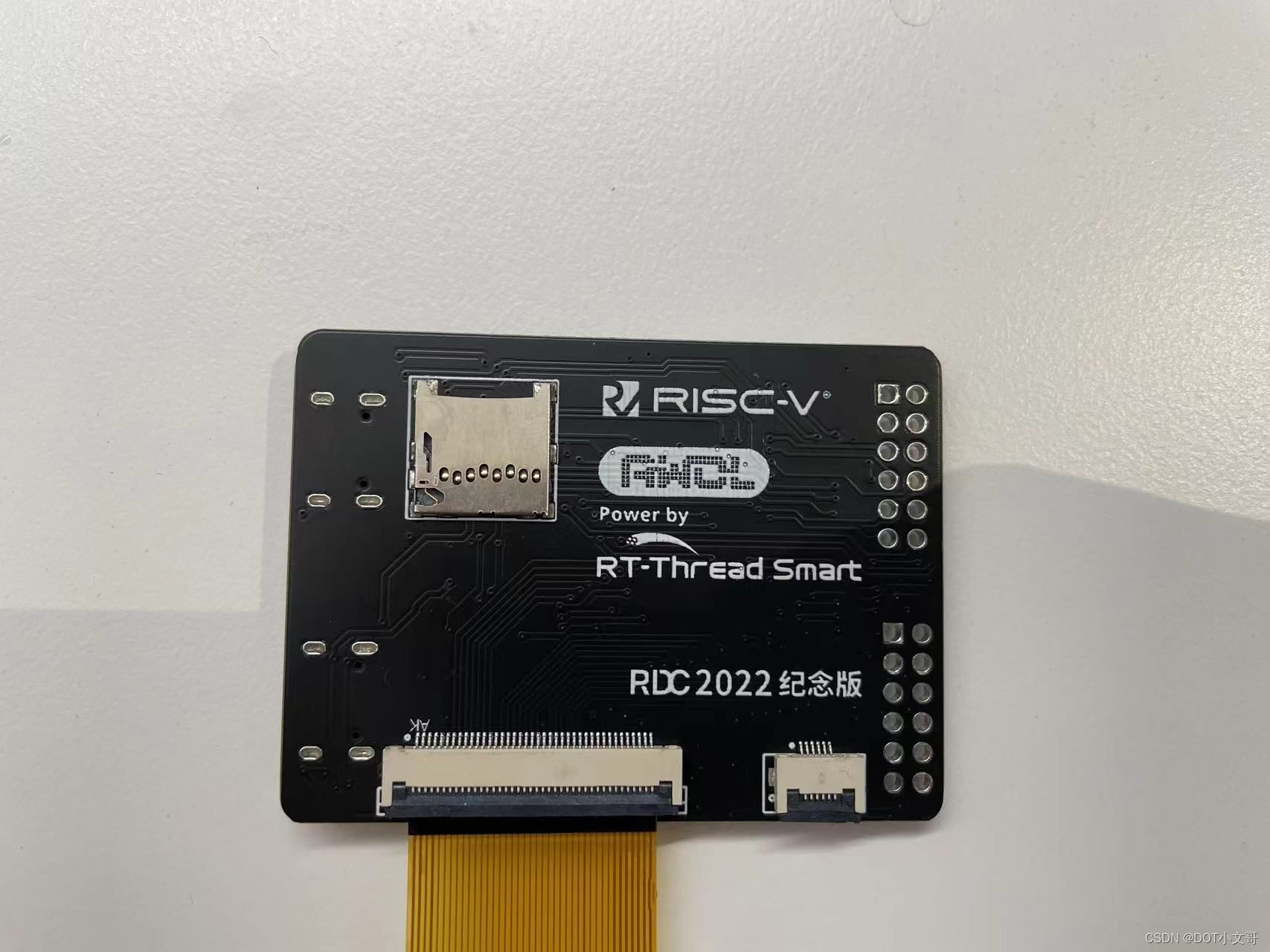

开发板背面为SD卡插槽，一个RGB888接口接显示屏，和一个触摸屏接口。该开发板还包含两组12脚的PMOD接口用于接插外设。

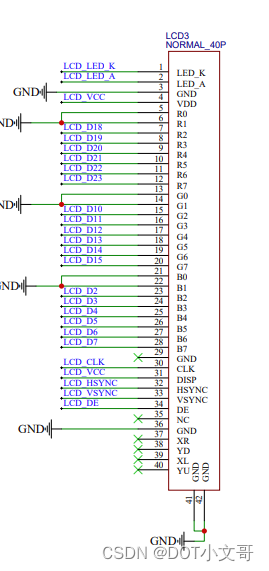

RGB接口按引脚定义可以接入通用RGB屏幕，我这里接的是480*272的屏幕，引脚定义如下：
整体开发板原理图：
2022-RDC-D1S.pdf
3. RT-Smart用户态系统编译使用
RT-Smart 是基于 RT-Thread 操作系统上的混合操作系统，把应用从内核中独立出来，形成独立的用户态应用程序。这样更加安全。
以下编译过程参考了快来尝鲜！！使用 D1s (RDC2022 纪念版) 运行 RT-Smart，并将过程中一些小坑记录下，方便后面遇到同样问题的人。
3.1 刷机&调试环境准备
操作系统：Windows
下载 zadig.7z

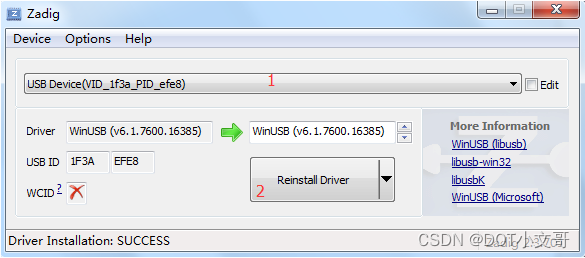

首先用typec数据线一端插入烧录口，按住FEL按钮同时另一端插入电脑，此时设备进入FEL模式。第一次插入设备管理器会发现未知设备。运行Zadig安装驱动，如下图：
之后就可以在FEL模式下刷机。
用typec数据线一端插入调试口，另一端插入电脑。电脑打开串口软件，选择对应串口，波特率设为500000，则可以通过串口进行调试。
3.2 开发编译环境准备
操作系统：Ubuntu 20.04
下载用户态代码：
git clone https://github.com/RT-Thread/userapps.git
下载内核态代码：
注：位置可以与用户态代码分开，只要设置RISCV64的工具链环境变量即可
git clone https://github.com/RT-Thread/rt-thread.git
下载RISC-V 64工具链
cd userapps
python3 tools/get_toolchain.py riscv64
配置RISC-V 64工具链环境变量
注意：按官方脚本需要执行
source smart-env.sh riscv64
这个脚本完成两个工作：
- 设置RTT_CC等环境变量
- copy riscv的config到.config
但是某些shell下获取当前脚本目录错误，导致无法完成copy，第一次使用的话会继续用默认的arm工具链编译。
比较简单的解决办法是执行两步：
source smart-env.sh riscv64
cp configs/def_config_riscv64 .config
3.3 编译rt-thread内核
进入bsp目录
cd rt-thread/bsp/allwinner/d1s
修改编译配置
scons --menuconfig

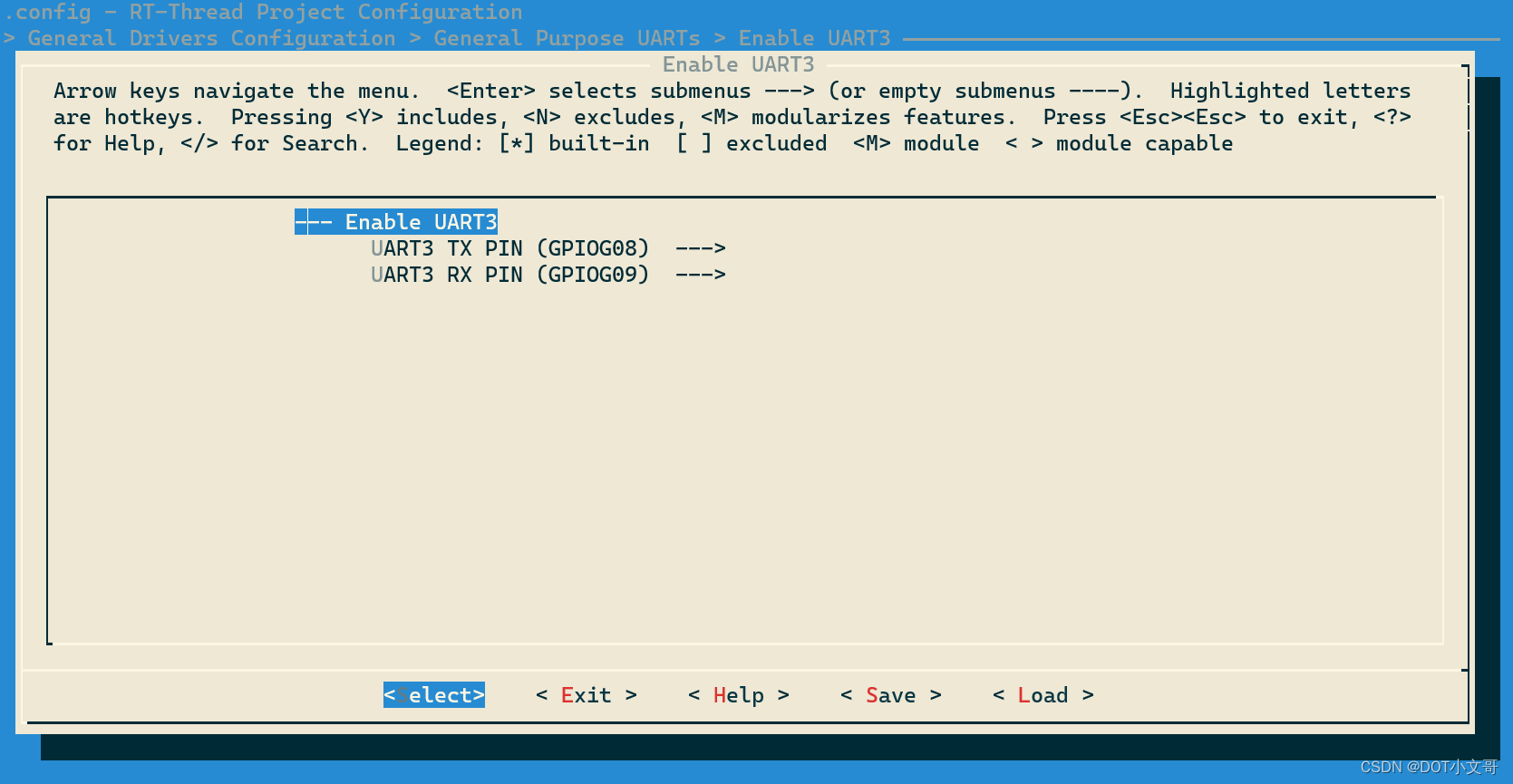

首先打开UART3串口，路径为
General Deivers Configuration->General Purpose UARTs
选中UART3，并修改TX引脚为GPIOG08，RX引脚为GPIOG09

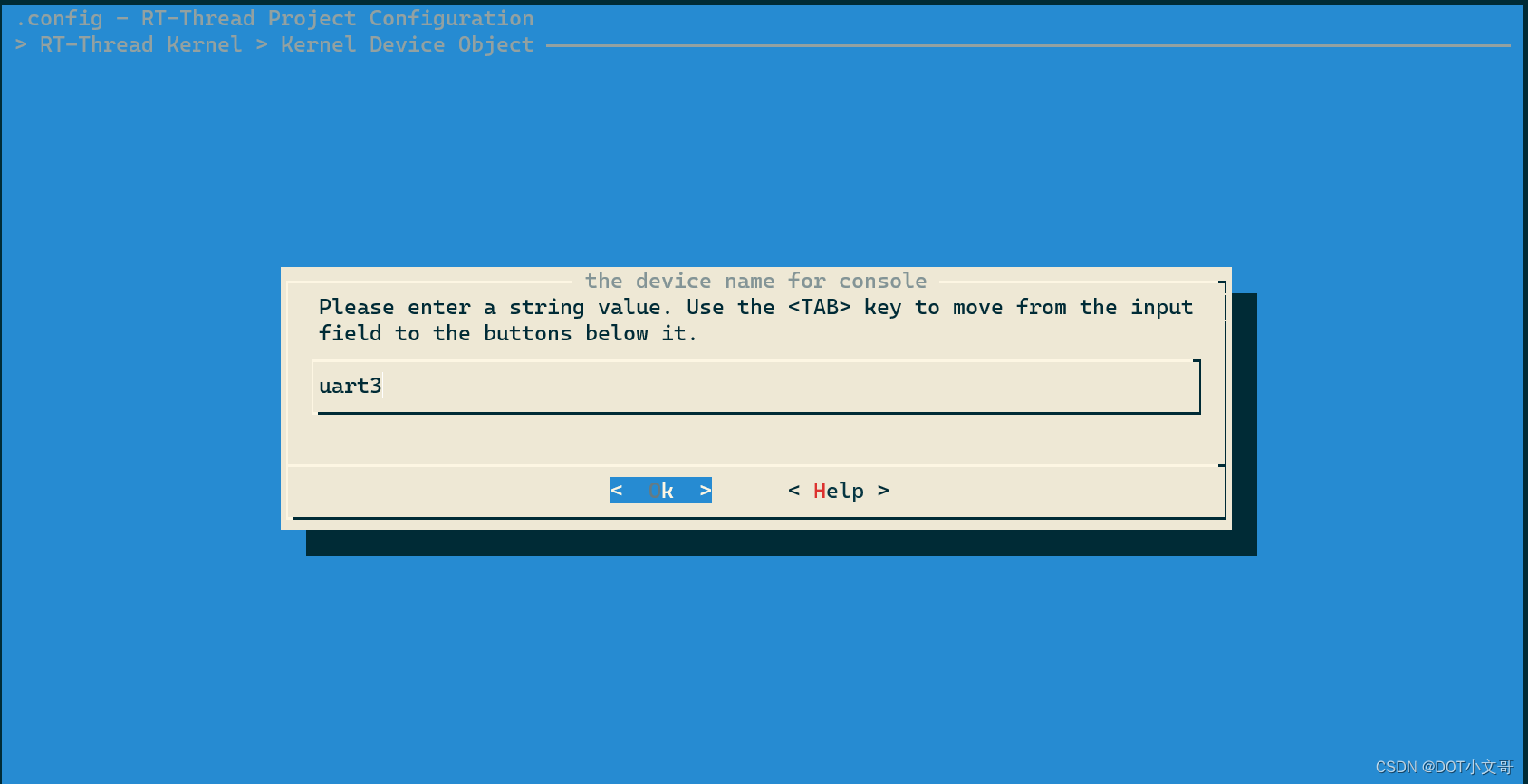

设置终端使用UART3，路径为
RT-Thread Kernel->Kernel Device Object
修改为uart3

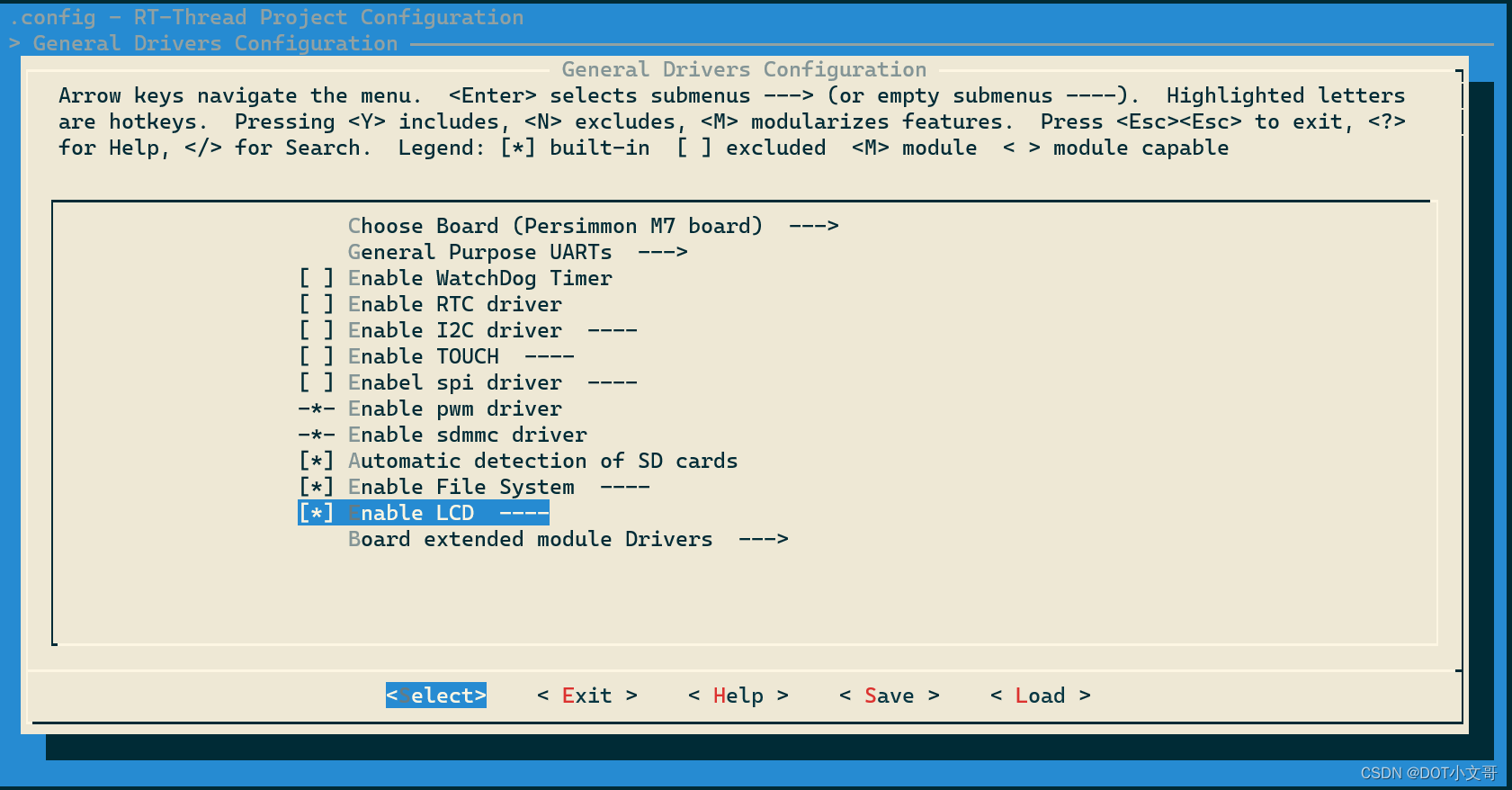

这回目标是点屏，所以要打开LCD驱动，路径为
General Deivers Configuration->Enable LCD
以上完成内核配置，保存退出。
编译内核：
scons

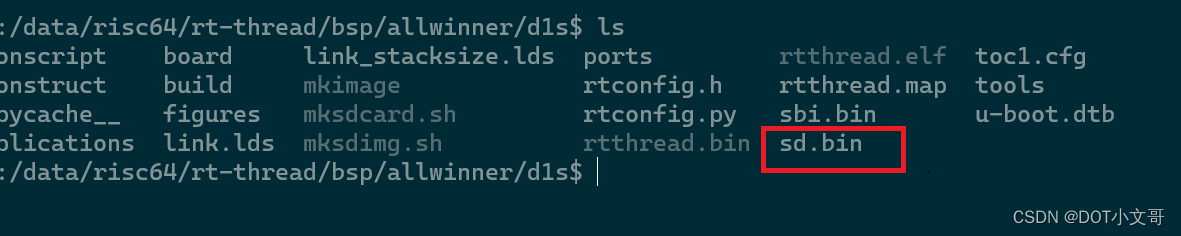

编译成功后会生成内核文件：
烧录内核
下载xfel工具：xfel_v1.2.9.7z
将sd.bin拷贝到windows下xfel工具目录下。按住开发板FEL按钮同时另一端插入电脑。执行命令完成烧录：
xfel.exe sd write 57344 sd.bin
3.4 编译rt-smart用户态应用点屏
首先将D1s bsp目录下 mksdcard.sh 脚本拷贝到userapps目录下。
这里借用丝滑的在RT-Smart用户态运行LVGL的LVGL移植成果
下载修改代码：
https://github.com/Rbb666/RT-Smart-UserAPP.git
拷贝项目下的lvgl到userapps/apps目录下
由于一些宏定义缺失，需要将lvgl-nes/lv_rtt_port下的lv_conf.h和lv_port.h拷到对应目录下

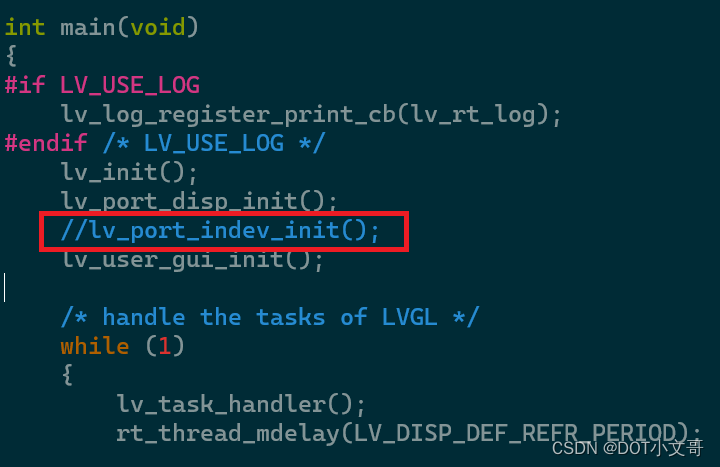

同时，由于我没有触摸屏设备，所以注释掉lv_demo.c中的触摸屏初始化代码
在用户态代码根目录下，编译用户态应用
scons
执行脚本制作root文件系统
./mksdcard.sh
生成sdroot.bin
最后烧录文件系统
xfel.exe sd write 8388608 sdroot.bin
3.5 点屏
烧录完成后重启，就可以用调试口看到目录下有lvgl.elf。执行点亮屏幕
./lvgl.elf
4. 感想
总体而言，RISC-V的生态在厂商和开源社区的努力下逐步完善起来。芯片，开发板，操作系统都有诸多选择，工具链也可以较透明的无缝移植。
但是感触比较深的还是缺少更多的文档和入门教程，对于新人不会像树莓派等有开箱即用的效果（当然树莓派现在的性价比就不说了）。
另外，scons编译确实较方便，不过针对一些复杂的基于makefile的开源项目，移植到scons较为繁复。在用RISCV工具链编译一些基于makefile的开源项目时，也遇到了一些坑，之后会写文章分享。当然RISCV的发展不是一蹴而就的事，仍需业界和开源社区大力支持。
5. 引用
D1s
RT-Thread文档中心
快来尝鲜！！使用 D1s (RDC2022 纪念版) 运行 RT-Smart
丝滑的在RT-Smart用户态运行LVGL
