01

新兴应用场景层出不穷，电源管理芯片市场前景广阔

电源管理芯片是电子设备的电能供应心脏，负责电子设备所需的电能变换、分配、检测等管控功能，是电子设备中的关键器件，其性能优劣对电子产品的性能和可靠性有着直接影响，并且广泛运用于各类电子产品和设备中。目前以消费电子、通信设备、汽车等下游应用占比较高，超过50%，其中通讯领域的应用最多，为25%。

02

全球及中国电源管理芯片市场趋势

据Frost&Sullivan数据统计，全球电池管理芯片市场规模从2016年的198亿美元增长到2020年的328.8亿美元，CAGR为13.5%。预计2025年将增长到525.6亿美元，CAGR达到9.8%。

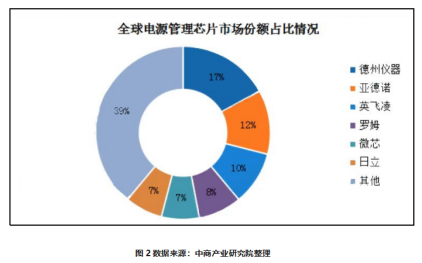

全球电源管理芯片市场集中度较高，国内80%份额被欧美厂商垄断，行业国际巨头所占市场份额较大。据中商产业研究院发布，截止到2022年，国外厂家中的德州仪器、亚德诺、英飞凌、罗姆、微芯、日立等，市场份额占比分别为17%、12%、10%、8%、7%、7%。

中国市场方面，目前电源管理芯片约占全球 35.9% 的市场份额。随着下游电子设备行业发展对电源管理芯片需求的增长，未来其市场规模仍将快速增长。

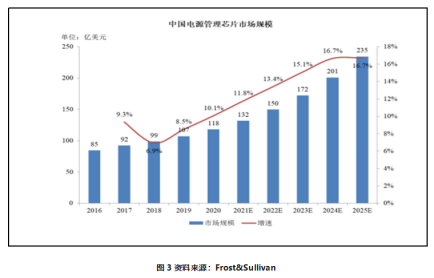

据Frost&Sullivan数据统计，预计到 2025 年中国电源管理芯片的市场规模将从 2020 年的 118 亿美元增长至2025年的 235 亿美元，未来 5 年复合增速高达 14.8%，远高于全球市场的增长率。

屹晶微电子有限公司，是一家专注于逆变电源、电源管理、电机控制、MOS驱动等芯片设计、生产、销售与服务的集成电路设计公司。公司有专业的集成电路设计团队、有经验丰富的逆变电源、电源管理研发团队，拥有自主知识产权的核心技术。

电子产业一站式服务平台华秋电子与屹晶微建立了长期的战略合作伙伴关系，成为其授权代理商。广大客户现可通过华秋商城购买屹晶微系列产品！

EG1163 是一款高压大电流降压型 DC-DC 电源管理芯片，内部集成基准电源、振荡器、误差放大器、限流保护、短路保护、半桥驱动等功能，非常适合高压大电流场合应用，配合外部高压 MOS 管最高能支持 600V电源电压输入。

01

产品特性

• 降压同步整流方案，支持高压大电流方案。
• 外接一个电容可设置工作频率 (0-300KHz)
• UVL0 欠压锁定功能:

Vcc 引脚端的开启电压 16.5V-EG1163

Vcc 引脚端的关闭电压 8V-EG1163

Vcc 引脚端的开启电压 8.5V-EG1163S

Vcc 引脚端的关闭电压 7.5V-EG1163S

• MOS 管内阻递周限流控制
• 支持对蓄电池充电
• 输出短路保护

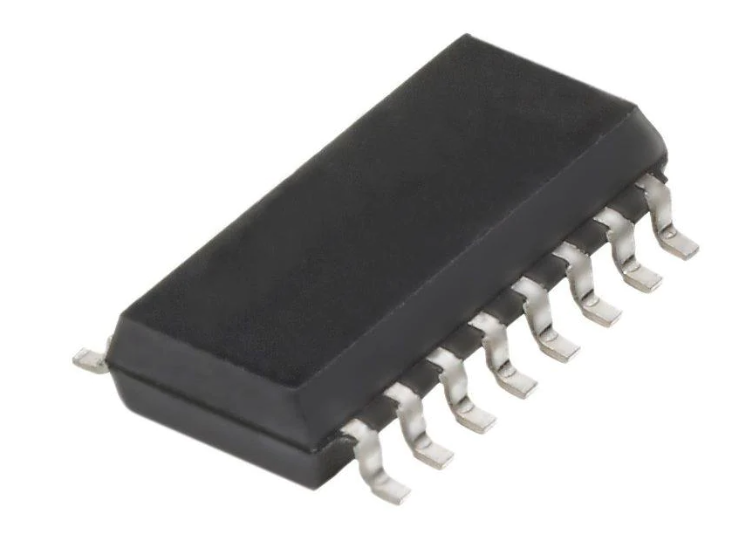

• 封装形式:SOP16

02

应用领域

• 电动摩托车转换器
• 电动自行车转换器
• 高压模拟/数字系统
• 工业控制系统
• 电信电源系统
• 以太网PoE
• 便携式移动设备
• 逆变器系统

03

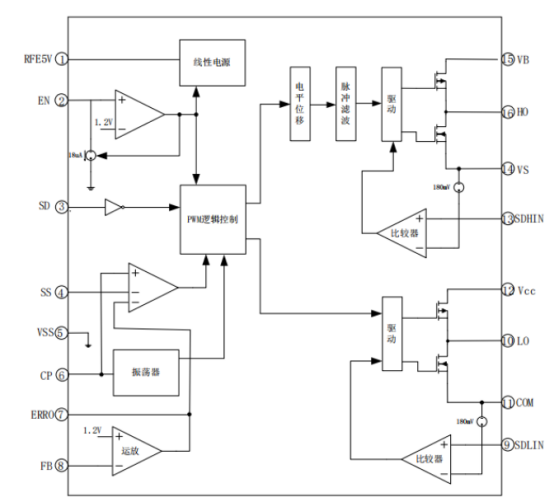

结构框图
