AVL 树的概念

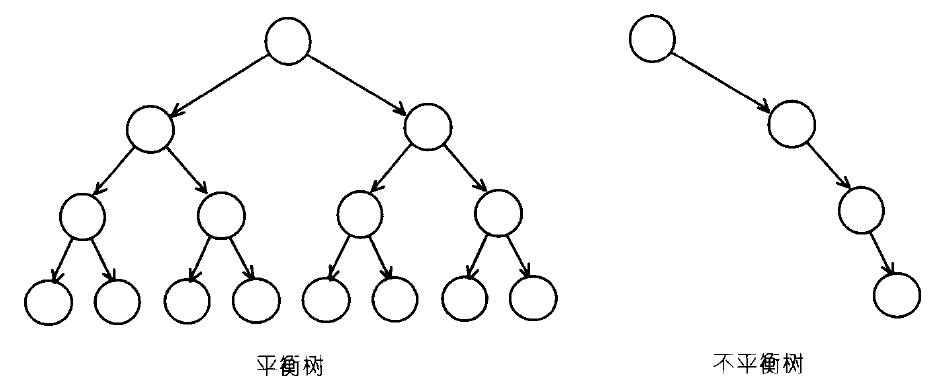

也许因为插入的值不够随机，也许因为经过某些插入或删除操作，二叉搜索树可能会失去平衡，甚至可能退化为单链表，造成搜索效率低。

AVL Tree 是一个「加上了额外平衡条件」的二叉搜索树，其平衡条件的建立是为了确保整棵树的深度为 O(log2N)O(log_2N)O(log2​N)。

AVL Tree 要求任何节点的左右子树高度相差最多为 1。当违反该规定时，就需要进行旋转来保证该规定。

AVL 树的实现

节点的定义

AVL 树节点的定义比一般的二叉搜索树复杂，它需要额外一个 parent 指针，方便后续旋转。并在每个节点中引入平衡因子，便于判断是否需要旋转。

/// @brief AVL 树节点结构
/// @tparam K 节点的 key 值
/// @tparam V 节点的 value 值
template
struct AVLTreeNode {AVLTreeNode(const pair& kv) : _kv(kv), _parent(nullptr), _left(nullptr), _right(nullptr), _bf(0){}pair _kv;AVLTreeNode* _parent;AVLTreeNode* _left;AVLTreeNode* _right;// 左右子树高度相同平衡因子为：0// 左子树高平衡因子为负// 右子树高平衡因子为正int _bf;
};

接口总览

template
class AVLTree {typedef AVLTreeNode Node;
public:Node* Find(const K& key);bool Insert(const pair& kv);private:void RotateR(Node* parent);void RotateL(Node* parent);void RotateLR(Node* parent);void RotateRL(Node* parent);
private:Node* _root = nullptr;
};

查找

AVL 树的查找和普通的搜索二叉树一样：

• 若 key 值大于当前节点的值，在当前节点的右子树中查找
• 若 key 值小于当前节点的值，在当前节点的左子树中查找
• 若 key 值等于当前节点的值，返回当前节点的地址
• 若找到空，查找失败，返回空指针

/// @brief 查找指定 key 值
/// @param key 要查找的 key
/// @return 找到返回节点的指针，没找到返回空指针
Node* Find(const K& key) {Node* cur = _root;while (cur != nullptr) {// key 值与当前节点值比较if (key > cur->_kv.first) {cur = cur->_right;} else if (key < cur->_kv.first) {cur = cur->_left;} else {return cur;}}return nullptr;
}

插入

AVL 的插入整体分为两步：

1. 按照二叉搜索树的方式将节点插入
2. 调整节点的平衡因子

平衡因子是怎么调整的？

设新插入的节点为 pCur，新插入节点的父节点为 pParent。在插入之前，pParent 的平衡因子有三种可能：0、-1、1。

插入分为两种：

• pCur 插入到 pParent 的左侧，将 pParent 的平衡因子减 1
• pCur 插入到 pParent 的右侧，将 pParent 的平衡因子加 1

此时，pParent 的平衡因子可能有三种情况：0、正负 1、正负 2。

1. 0：说明插入之前是正负 1，插入后被调整为 0，满足 AVL 性质插入成功
2. 正负 1：说明插入之前是 0，插入后被调整为正负 1，此时 pParent 变高，需要继续向上更新
3. 正负 2：说明插入之前是正负 1，插入后被调整为正负 2，此时破坏了规定，需要旋转处理

/// @brief 插入指定节点
/// @param kv 待插入的节点
/// @return 插入成功返回 true，失败返回 false
bool Insert(const pair& kv) {if (_root == nullptr) {_root = new Node(kv);return true;}// 先找到要插入的位置Node* parent = nullptr;Node* cur = _root;while (cur != nullptr) {if (kv.first > cur->_kv.first) {parent = cur;cur = cur->_right;} else if (kv.first < cur->_kv.first) {parent = cur;cur = cur->_left;} else {// 已经存在，插入失败return false;}}// 将节点插入cur = new Node(kv);if (kv.first > parent->_kv.first) {parent->_right = cur;cur->_parent = parent;} else {parent->_left = cur;cur->_parent = parent;}// 更新平衡因子，直到正常while (parent != nullptr) {// 调整父亲的平衡因子if (parent->_left == cur) {--parent->_bf;} else {++parent->_bf;}if (parent->_bf == 0) {// 此时不需要再继续调整了，直接退出break;} else if (parent->_bf == 1 || parent->_bf == -1) {// 此时需要继续向上调整cur = parent;parent = parent->_parent;} else if (parent->_bf == 2 || parent->_bf == -2) {// 此时需要旋转处理if (parent->_bf == -2 && cur->_bf == -1) {RotateR(parent);} else if (parent->_bf == 2 && cur->_bf == 1) {RotateL(parent);} else if (parent->_bf == -2 && cur->_bf == 1) {RotateLR(parent);} else if (parent->_bf == 2 && cur->_bf == -1) {RotateRL(parent);} else {assert(false);}// 旋转完了就平衡了，直接退出break;} else {// 此时说明之前就处理错了assert(false);} // end of if (parent->_bf == 0)} // end of while (parent != nullptr)return true;
}

旋转

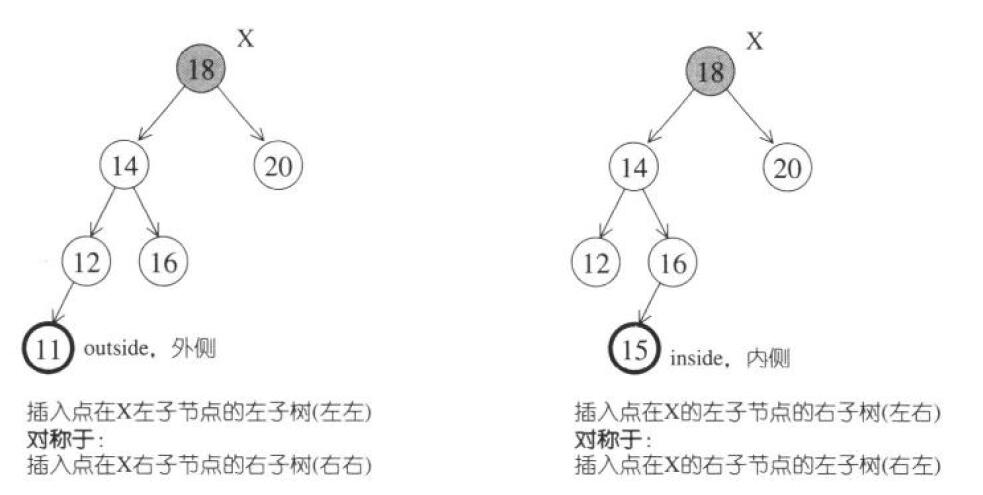

假设平衡因子为正负 2 的节点为 X，由于节点最多拥有两个子节点，因此可以分为四种情况：

1. 插入点位于 X 的左子节点的左子树——左左：右单旋
2. 插入点位于 X 的左子节点的右子树——左右：左右双旋
3. 插入点位于 X 的右子节点的右子树——右右：左单旋
4. 插入点位于 X 的右子节点的左子树——右左：右左双旋

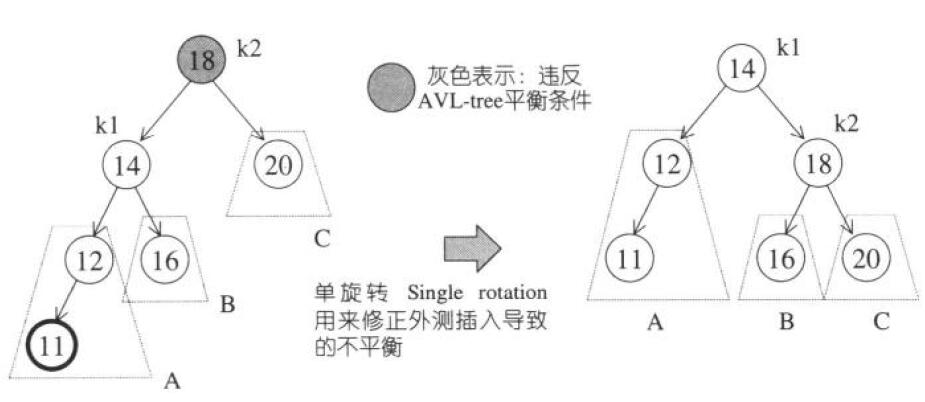

右单旋

假设平衡因子为正负 2 的节点为 parent，parent 的父节点为 pParent，parent 的左子树为 subL，subL 的右子树为 subLR。

右单旋的操作流程：

1. 让 subLR 作为 parent 的左子树
2. 让 parent 作为 subL 的右子树
3. 让 subL 作为整个子树的新根
4. 更新平衡因子

/// @brief 进行右单旋
/// @param parent 平衡因子为正负 2 的节点
void RotateR(Node* parent) {Node* pParent = parent->_parent;Node* subL = parent->_left;Node* subLR = parent->_left->_right;// 更改链接关系// 1. subLR 作为 parent 的左子树parent->_left = subLR;if (subLR != nullptr) {subLR->_parent = parent;}// 2. parent 作为 subL 的右子树subL->_right = parent;parent->_parent = subL;// 3. subL 作为整个子树的新根if (parent == _root) {// parent 为 _root，此时令 subL 为 _root_root = subL;subL->_parent = nullptr;} else {// parent 不为 _root，pParent 也就不为空if (parent == pParent->_left) {pParent->_left = subL;} else {pParent->_right = subL;}subL->_parent = pParent;}// 4. 更新平衡因子// 观察上图明显可知subL->_bf = 0;parent->_bf = 0;
}

左单旋

左单旋与右单旋类似，只是方向不同。

假设平衡因子为正负 2 的节点为 parent，parent 的父节点为 pParent，parent 的右子树为 subR，subR 的左子树为 subRL。

左单旋的操作流程：

1. 让 subRL 作为 parent 的右子树
2. 让 parent 作为 subR 的左子树
3. 让 subR 作为整个子树的新根
4. 更新平衡因子

/// @brief 进行左单旋
/// @param parent 平衡因子为正负 2 的节点
void RotateL(Node* parent) {Node* pParetn = parent->_parent;Node* subR = parent->_right;Node* subRL = parent->_right->_left;// 更改链接关系// 1. subRL 作为 parent 的右子树parent->_right = subRL;if (subRL != nullptr) {subRL->_parent = parent;}// 2. parent 作为 subR 的左子树subR->_left = parent;parent->_parent = subR;// 3. subR 作为整个子树的新根if (parent == _root) {_root = subR;subR->_parent = nullptr;} else {if (parent == pParetn->_left) {pParetn->_left = subR;} else {pParetn->_right = subR;}subR->_parent = pParetn;}// 4. 更新平衡因子subR->_bf = 0;parent->_bf = 0;
}

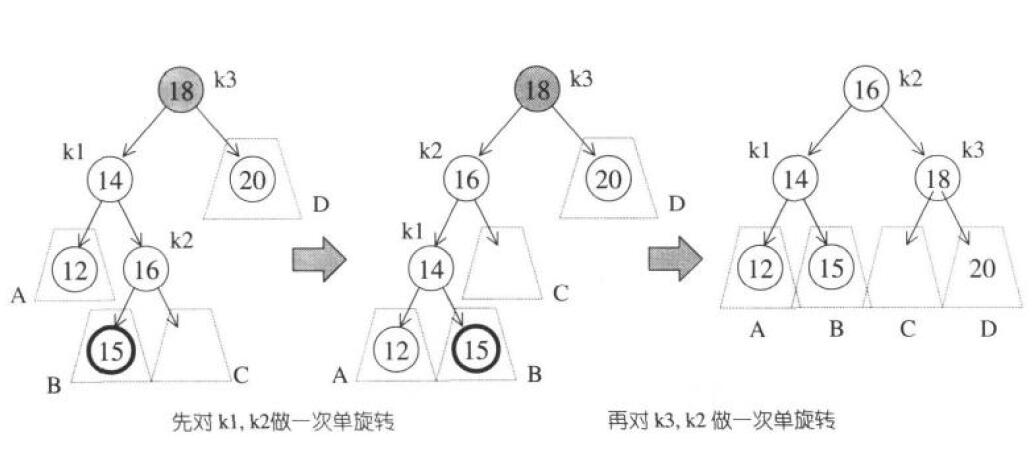

左右双旋

假设平衡因子为正负 2 的节点为 parent，parent 的左子树为 subL，subL 的右子树为 subLR。

左右双旋就是对 subL 进行一次左单旋，对 parent 进行一次右单旋。双旋也就完成了，要注意的是双旋后平衡因子的更新。

此时分三种情况：

1. 新插入的节点是 subLR 的右子树

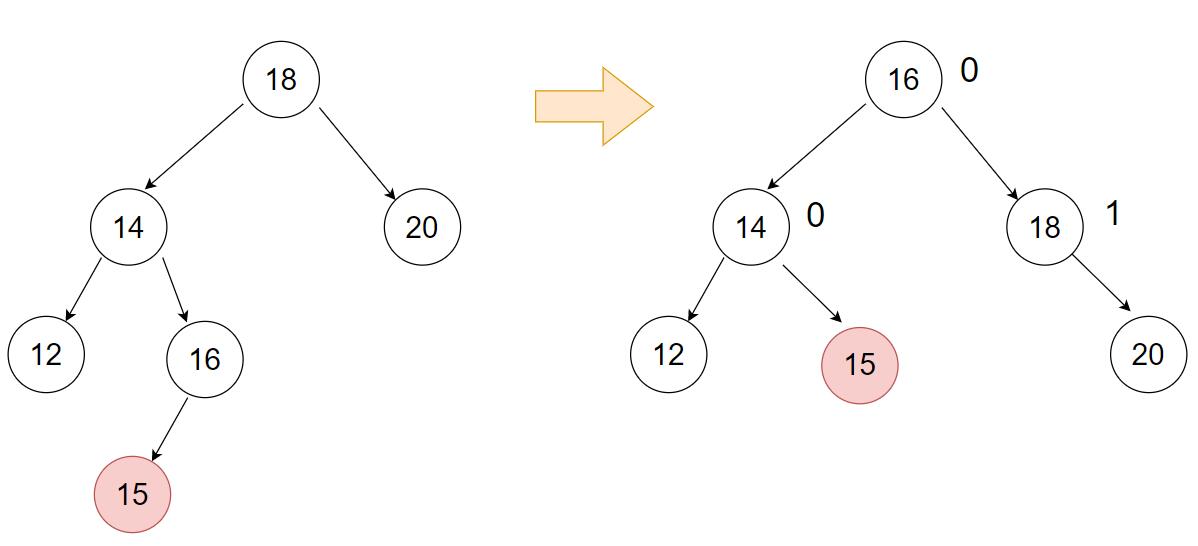

2. 新插入的节点是 subLR 的左子树

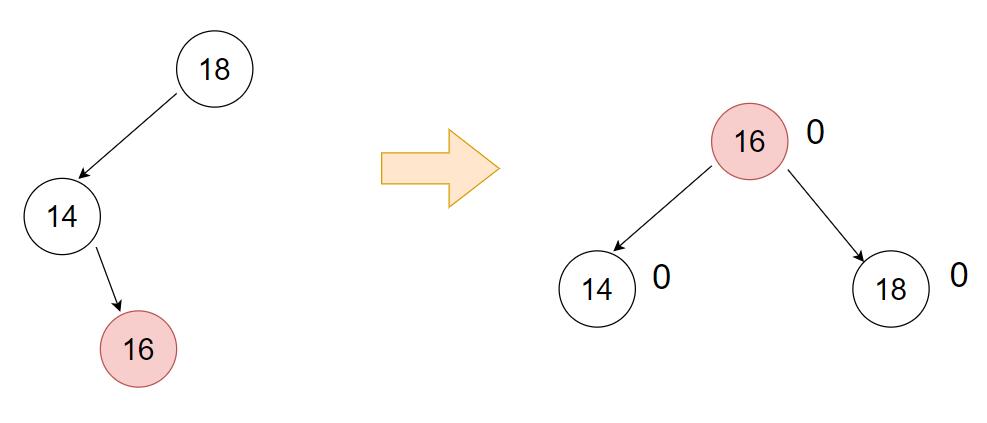

3. 新插入的是 subLR

结合上述情况，写出如下代码：

/// @brief 进行左右双旋
/// @param parent 平衡因子为正负 2 的节点
void RotateLR(Node* parent) {Node* subL = parent->_left;Node* subLR = parent->_left->_right;int bf = subLR->_bf;RotateL(subL);RotateR(parent);if (bf == 1) {// 新插入节点是 subLR 的右子树parent->_bf = 0;subL->_bf = -1;subLR->_bf = 0;} else if (bf == -1) {// 新插入的节点是 subLR 的左子树parent->_bf = 1;subL->_bf = 0;subLR->_bf = 0;} else if (bf == 0) {// 新插入的节点是 subLRparent->_bf = 0;subL->_bf = 0;subLR->_bf = 0;} else {assert(false);}
}

右左双旋

假设平衡因子为正负 2 的节点为 parent，parent 的右子树为 subR，subR 的左子树为 subRL。

右左双旋就是对 subR 进行一次右单旋，对 parent 进行一次左单旋。流程和左右双旋一样，这里就不过多介绍了。

void RotateRL(Node* parent) {Node* subR = parent->_right;Node* subRL = parent->_right->_left;int bf = subRL->_bf;RotateR(subR);RotateL(parent);if (bf == 1) {// 新插入节点是 subRL 的右子树parent->_bf = -1;subR->_bf = 0;subRL->_bf = 0;} else if (bf == -1) {// 新插入的节点是 subRL 的左子树parent->_bf = 0;subR->_bf = 1;subRL->_bf = 0;} else if (bf == 0) {// 新插入的节点是 subRLparent->_bf = 0;subR->_bf = 0;subRL->_bf = 0;} else {assert(false);}
}
