💥1 概述

潮流分析是研究电力系统的一种最基本和最重要的计算。最初，电力系统潮流计算是通过人工手算的，后来为了适应电力系统日益发展的需要，采用了交流计算台。随着电子数字计算机的出现，1956 年 Ward等人编制了实际可行的计算机潮流计算程序。这样，就为日趋复杂的大规模电力系统提供了极其有力的计算手段。经过几十年的时间，电力系统潮流计算已经发展得十分成熟。潮流计算是研究电力系统稳态运行情况的一种计算，是根据给定的运行条件及系统接线情况确定整个电

力系统各个部分的运行状态，如各母线的电压、各元件中流过的功率、系统的功率损耗等等。电力系统潮流计算是计算系统动态稳定和静态稳定的基础。在电力系统规划设计和现有电力系统运行方式的研究中，都需要利用电力系统潮流计算来定量的比较供电方案或运行方式的合理性、可靠性和经济性。

电力系统潮流计算是研究电力系统稳态运行情况的一种计算，它的任务是根据给定的运行条件及系统接线情况确定整个电力系统各部分的运行状态，如各母线的电压（幅值及相角），各元件中流过的功率分布，系统的功率损耗等等。潮流计算是研究电力系统的一种最基本和最重要的计算。潮流计算的一般流程图如下：

电力系统潮流计算的任务是在给定的电力系统运行条件下，计算电力系统的运行状态。电力系统运行条件是指电力系统各母线的负荷功率，发电机的功率，某些母线保持的电压值等。运行状态是指电力系统各母线的电压幅值和相角。电力系统运行状态一经确定，便可以计算出电力网络中功率分布和网损。

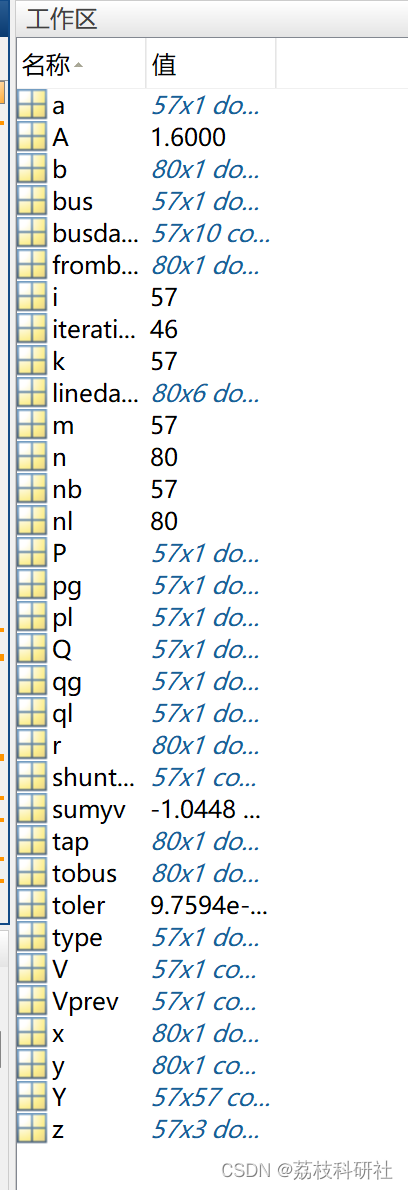

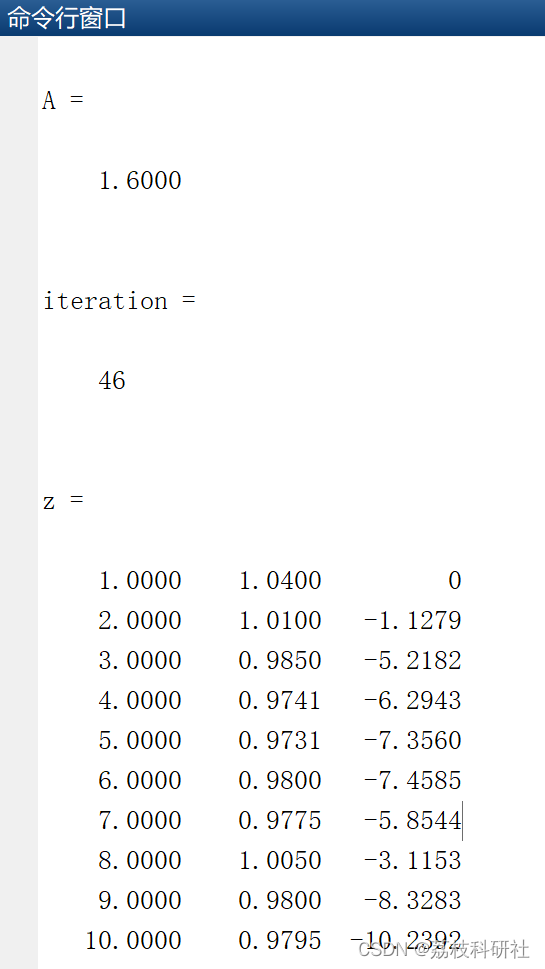

📚2 运行结果

% IEEE 57 bus system

% % BUS NO V PHASE Pg Qg Pl Ql Qmax Qmin type

busdata=[ 1 1.040 0 0 0 0 0 0 0 1 ;

2 1.010 0 0 -0.8 3.0 88.0 50 -17 2 ;

3 .985 0 40 -1 41 21 60 -10 2 ;

4 1.000 0 0 0 0 0 0 0 3;

5 1.000 0 0 0 13 4 0 0 3;

6 .980 0 0 0.8 75 2 25 -8 2;

7 1.000 0 0 0 0 0 0 0 3;

8 1.005 0 450 62.1 150.0 22.0 200 -140 2;

9 0.980 0 0 2.2 121.0 26.0 9 -3 2;

10 1.000 0 0 0 5.0 2 0 0 3;

11 1.000 0 0 0 0 0 0 0 3;

12 1.015 0 310 128.5 377 24 155 -50 2;

13 1.000 0 0 0 18 2.3 0 0 3;

14 1.000 0 0 0 10.5 5.3 0 0 3;

15 1.000 0 0 0 22 5 0 0 3;

16 1.000 0 0 0 43 3 0 0 3;

17 1.000 0 0 0 42 8 0 0 3;

18 1.000 0 0 0 27.2 9.8 0 0 3;

19 1.000 0 0 0 3.3 0.6 0 0 3;

20 1.000 0 0 0 2.3 1.0 0 0 3;

21 1.000 0 0 0 0 0 0 0 3;

22 1.000 0 0 0 0 0 0 0 3;

23 1.008 0 0 0 6.3 2.1 0 0 3;

24 1.000 0 0 0 0 0 0 0 3;

25 1.000 0 0 0 6.3 3.2 0 0 3;

26 1.000 0 0 0 0 0 0 0 3;

27 1.000 0 0 0 9.3 0.5 0 0 3;

28 1.000 0 0 0 4.6 2.3 0 0 3;

29 1.000 0 0 0 17 2.6 0 0 3;

30 1.000 0 0 0 3.6 1.8 0 0 3;

31 1.000 0 0 0 5.8 2.8 0 0 3;

32 1.000 0 0 0 1.6 0.8 0 0 3;

33 1.000 0 0 0 3.8 1.9 0 0 3;

🎉3 参考文献

部分理论来源于网络，如有侵权请联系删除。

[1]王曹静,顾琨,鲁锴,任延涛.电力系统潮流分析浅析[J].科技信息,2011(24):334-335.
