1. 搭建分片集群

1.1 分片集群结构

主从和哨兵可以解决高可用、高并发读的问题。但是依然有两个问题没有解决：

• 海量数据存储问题
• 高并发写的问题

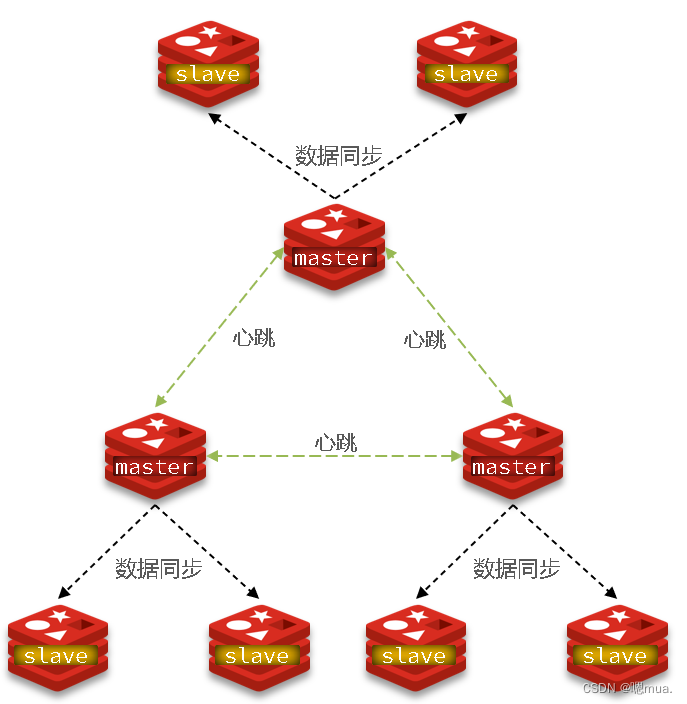

使用分片集群可以解决上述问题，分片集群特征：

• 集群中有多个master，每个master保存不同数据
• 每个master都可以有多个slave节点
• master之间通过ping监测彼此健康状态
• 客户端请求可以访问集群任意节点，最终都会被转发到正确节点


1.2 搭建分片集群

1.2.1 集群结构

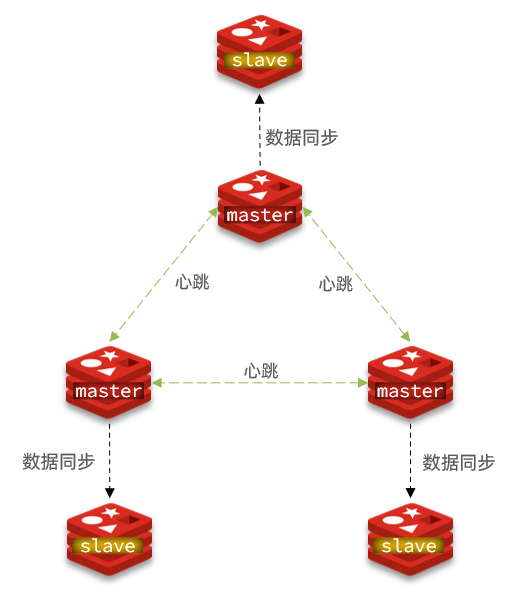

分片集群需要的节点数量较多，这里我们搭建一个最小的分片集群，包含3个master节点，每个master包含一个slave节点，结构如下：

这里我们会在同一台虚拟机中开启6个redis实例，模拟分片集群，信息如下：

1.2.2 准备实例和配置

删除之前的7001、7002、7003这几个目录，重新创建出7001、7002、7003、8001、8002、8003目录：

# 进入/tmp目录
cd /tmp
# 删除旧的，避免配置干扰
rm -rf 7001 7002 7003
# 创建目录
mkdir 7001 7002 7003 8001 8002 8003

在/tmp下准备一个新的redis.conf文件，内容如下：

port 6379
# 开启集群功能
cluster-enabled yes
# 集群的配置文件名称，不需要我们创建，由redis自己维护
cluster-config-file /tmp/6379/nodes.conf
# 节点心跳失败的超时时间
cluster-node-timeout 5000
# 持久化文件存放目录
dir /tmp/6379
# 绑定地址
bind 0.0.0.0
# 让redis后台运行
daemonize yes
# 注册的实例ip
replica-announce-ip 192.168.150.101
# 保护模式
protected-mode no
# 数据库数量
databases 1
# 日志
logfile /tmp/6379/run.log

将这个文件拷贝到每个目录下：

# 进入/tmp目录
cd /tmp
# 执行拷贝
echo 7001 7002 7003 8001 8002 8003 | xargs -t -n 1 cp redis.conf

修改每个目录下的redis.conf，将其中的6379修改为与所在目录一致：

# 进入/tmp目录
cd /tmp
# 修改配置文件
printf '%s\n' 7001 7002 7003 8001 8002 8003 | xargs -I{} -t sed -i 's/6379/{}/g' {}/redis.conf

1.2.3 启动

因为已经配置了后台启动模式，所以可以直接启动服务：

# 进入/tmp目录
cd /tmp
# 一键启动所有服务
printf '%s\n' 7001 7002 7003 8001 8002 8003 | xargs -I{} -t redis-server {}/redis.conf

通过ps查看状态：

ps -ef | grep redis

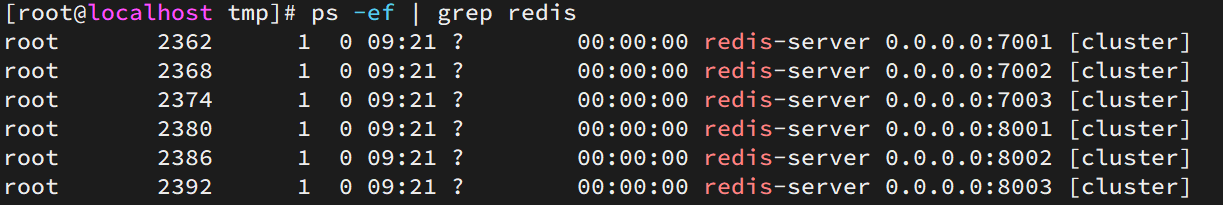

发现服务都已经正常启动：

如果要关闭所有进程，可以执行命令：

ps -ef | grep redis | awk '{print $2}' | xargs kill

或者（推荐这种方式）：

printf '%s\n' 7001 7002 7003 8001 8002 8003 | xargs -I{} -t redis-cli -p {} shutdown

1.2.4 创建集群

虽然服务启动了，但是目前每个服务之间都是独立的，没有任何关联。

我们需要执行命令来创建集群，在Redis5.0之前创建集群比较麻烦，5.0之后集群管理命令都集成到了redis-cli中。

1）Redis5.0之前

Redis5.0之前集群命令都是用redis安装包下的src/redis-trib.rb来实现的。因为redis-trib.rb是有ruby语言编写的所以需要安装ruby环境。

# 安装依赖
yum -y install zlib ruby rubygems
gem install redis

然后通过命令来管理集群：

# 进入redis的src目录
cd /tmp/redis-6.2.4/src
# 创建集群
./redis-trib.rb create --replicas 1 192.168.150.101:7001 192.168.150.101:7002 192.168.150.101:7003 192.168.150.101:8001 192.168.150.101:8002 192.168.150.101:8003

2）Redis5.0以后

我们使用的是Redis6.2.4版本，集群管理以及集成到了redis-cli中，格式如下：

redis-cli --cluster create --cluster-replicas 1 192.168.150.101:7001 192.168.150.101:7002 192.168.150.101:7003 192.168.150.101:8001 192.168.150.101:8002 192.168.150.101:8003

命令说明：

• redis-cli --cluster或者./redis-trib.rb：代表集群操作命令
• create：代表是创建集群
• --replicas 1或者--cluster-replicas 1 ：指定集群中每个master的副本个数为1，此时节点总数 ÷ (replicas + 1) 得到的就是master的数量。因此节点列表中的前n个就是master，其它节点都是slave节点，随机分配到不同master

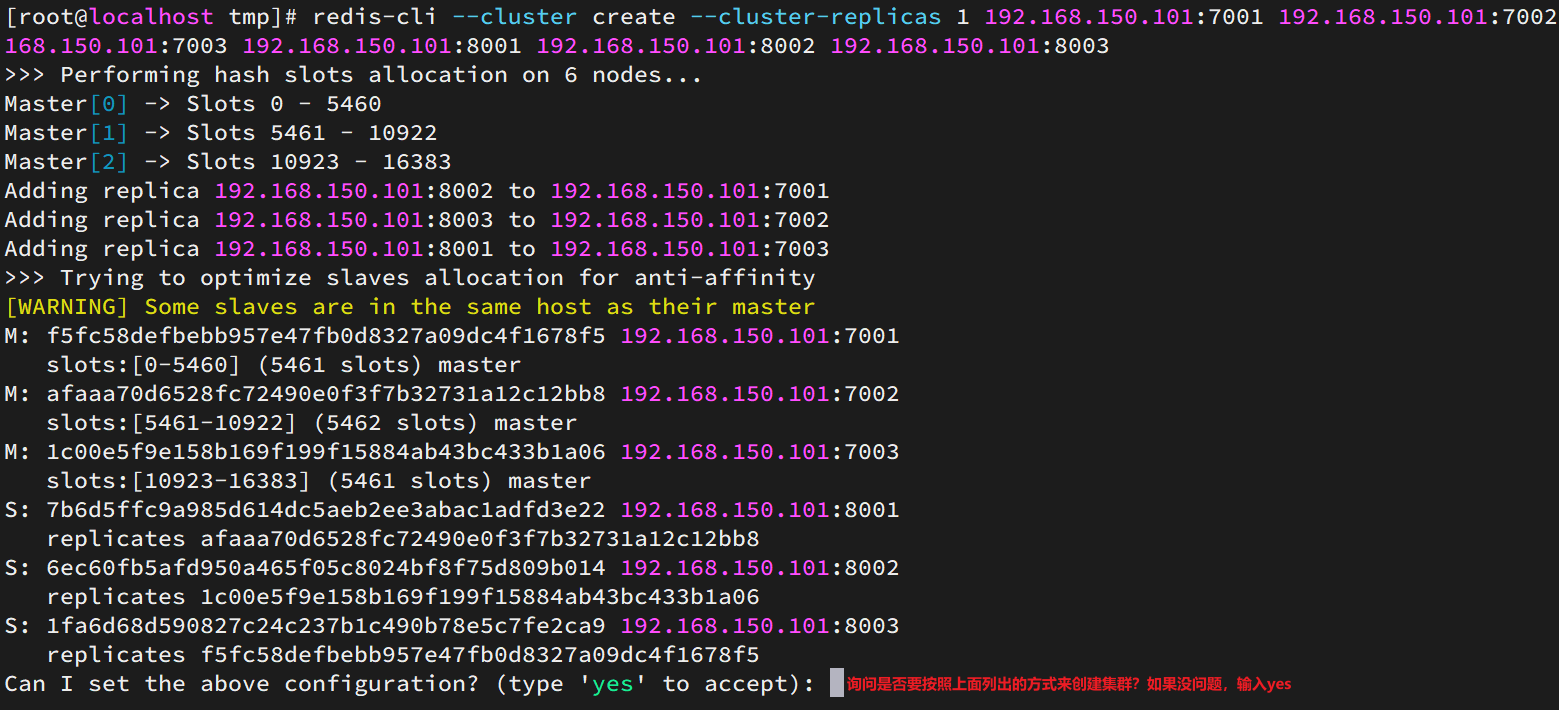

运行后的样子：

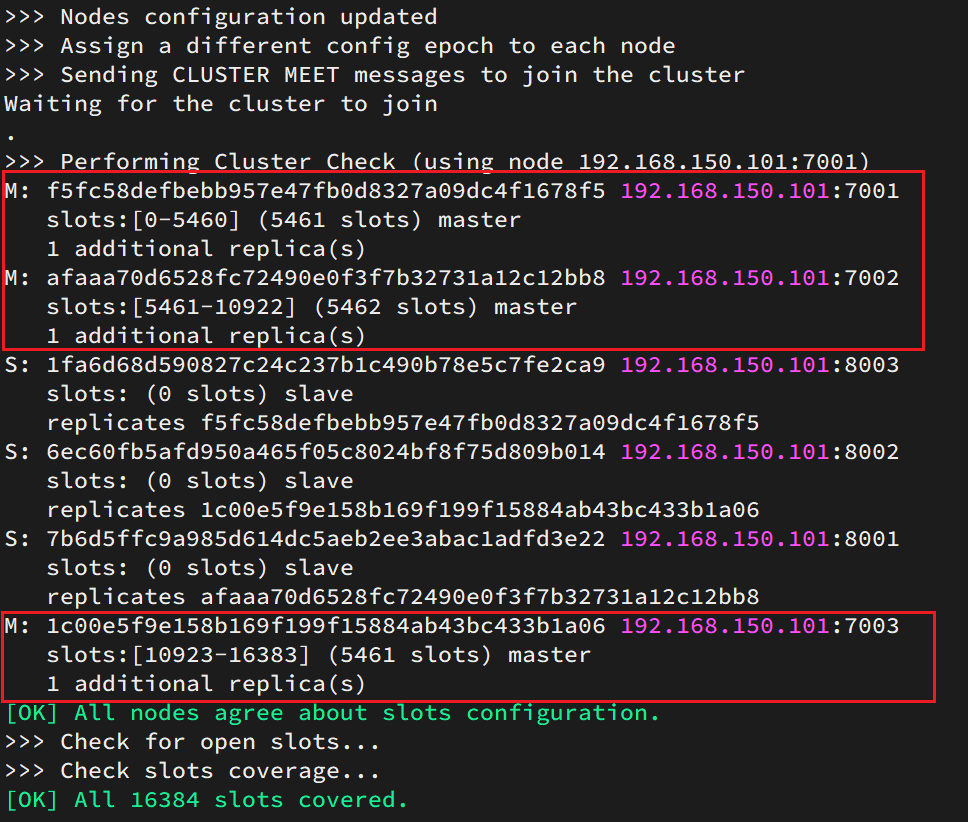

这里输入yes，则集群开始创建：

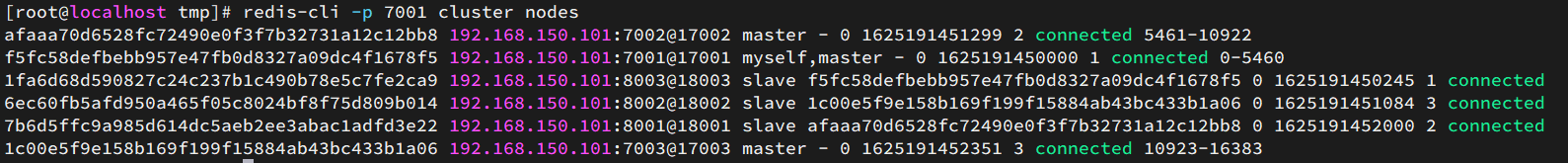

通过命令可以查看集群状态：

redis-cli -p 7001 cluster nodes

1.2.5 测试

尝试连接7001节点，存储一个数据：

# 连接
redis-cli -p 7001
# 存储数据
set num 123
# 读取数据
get num
# 再次存储
set a 1

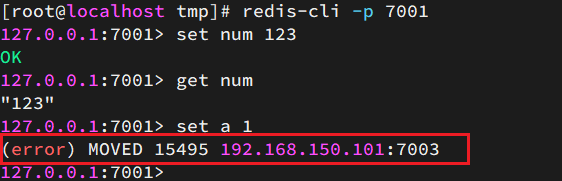

结果悲剧了：

集群操作时，需要给redis-cli加上-c参数才可以(表示集群模式)：

redis-cli -c -p 7001

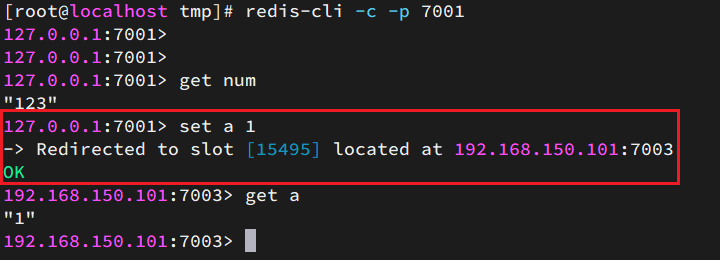

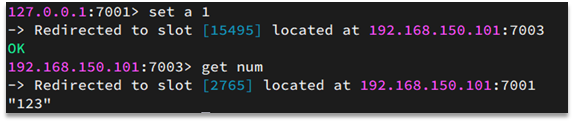

这次可以了：

2. 散列插槽

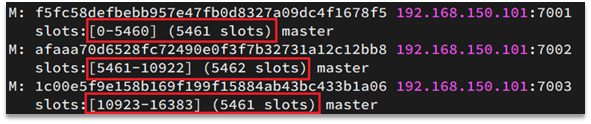

Redis会把每一个master节点映射到0~16383共16384个插槽（hash slot）上，查看集群信息时就能看到：

数据key不是与节点绑定，而是与插槽绑定。redis会根据key的有效部分计算插槽值，分两种情况：

• key中包含"{}"，且“{}”中至少包含1个字符，“{}”中的部分是有效部分
• key中不包含“{}”，整个key都是有效部分

例如：key是num，那么就根据num计算，如果是{itcast}num，则根据itcast计算。计算方式是利用CRC16算法得到一个hash值，然后对16384取余，得到的结果就是slot值。

注：一个插槽并不代表一个key，一个插槽可以存储多个key。

2.1 总结

Redis如何判断某个key应该在哪个实例？

• 将16384个插槽分配到不同的实例。
• 根据key的有效部分计算哈希值，对16384取余。
• 余数作为插槽，寻找插槽所在实例即可。

如何将同一类数据固定的保存在同一个Redis实例中？

• 这一类数据使用相同的有效部分，例如key都以{typeId}为前缀。

3. 集群伸缩

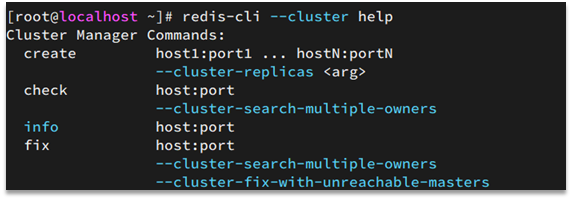

redis-cli --cluster提供了很多操作集群的命令，可以通过下面方式查看：

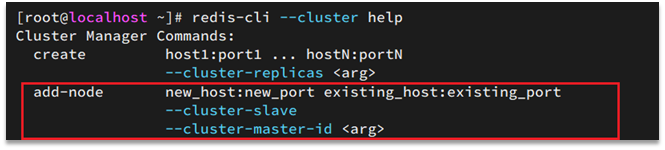

比如，添加节点的命令：

4. 故障转移

当集群中有一个master宕机会发生什么呢？

• 首先是该实例与其它实例失去连接
• 然后是疑似宕机

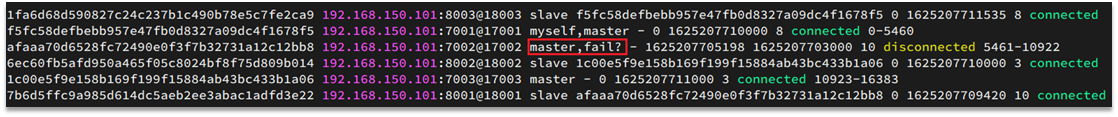

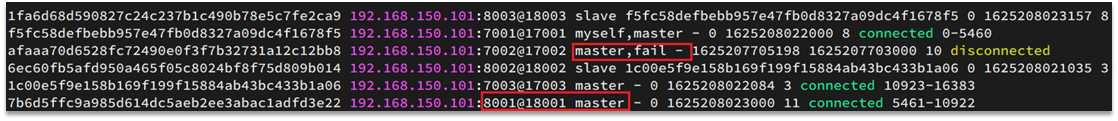

• 最后是确定下线，自动提升一个slave为新的master：

4.1 数据迁移

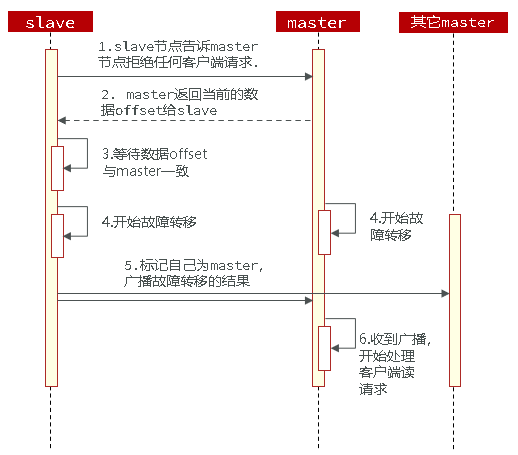

利用cluster failover命令可以手动让集群中的某个master宕机，切换到执行cluster failover命令的这个slave节点，实现无感知的数据迁移。其流程如下：

手动的Failover支持三种不同模式：

• 缺省：默认的流程，如图1~6步
• force：省略了对offset的一致性校验
• takeover：直接执行第5步，忽略数据一致性，忽略master状态和其他master的意见

5. RedisTemplate访问分片集群

RedisTemplate底层同样基于lettuce实现了分片集群的支持，而使用的步骤与哨兵模式基本一致：

1. 引入redis的starter依赖
2. 配置分片集群地址
3. 配置读写分离

1)引依赖

org.springframework.bootspring-boot-starter-data-redis

2）配置

spring:redis:cluster:nodes: # 指定分片集群的每一个节点信息- 192.168.150.101:7001- 192.168.150.101:7002- 192.168.150.101:7003 - 192.168.150.101:8001- 192.168.150.101:8002- 192.168.150.101:8003

3）配置读写分离

//配置读写分离
@Bean
public LettuceClientConfigurationBuilderCustomizer clientConfigurationBuilderCustomizer() {return clientConfigurationBuilder -> clientConfigurationBuilder.readFrom(ReadFrom.REPLICA_PREFERRED);
}
