XAG介绍:

Oracle Grid Infrastructure提供了高可用组件去管理实现集群上面服务的高可用，Oracle Grid Infrastructure agent（XAG）是Oracle Grid Infrastructure的一个管理组件，通过接口AGCTL在Oracle RAC集群上为应用程序(GoldenGate,Apache Tomcat，MySQL server等等)提供管理高可用功能，该框架提供了一个完整的、随时可用的应用程序高可用解决方案，其中包含预定义的Oracle Grid Infrastructure资源配置和代理以集成应用程序

XAG可以集成集群上的资源，通过结合Oracle RAC集群上的network resource资源ora.net1.network，可以方便的为应用实现高可用服务提供VIP绑定，对于需要存放共享目录的安装软件、元数据、数据，可以结合使用Oracle RAC集群上的ACFS文件共享服务ora.xxx.xxxx.acfs，对于需要访问数据库资源的，可以结合使用集群的数据库服务ora.xxx.db

AGCTL:

AGCTL是一个客户端控制工具，通过AGCTL命令行可以实现应用程序XAG的配置以及管理，可以对应用程序进行online,offline,relocate

XAG下载:

1 可以从官方http://oracle.com/goto/clusterware去下载最新版本的XAG软件

2 在Oracle12c之后，Oracle Grid Infrastructure安装软件包含了XAG软件，可以直接进行使用

XAG安装:

--在节点一解压xag安装包
/tmp
unzip /root/p31215432_190000_Generic.zip
chown -R grid.oinstall /tmp/xag
--每个节点创建xag的安装目录
mkdir /u01/app/xag
chown grid.oinstall /u01/app/xag
--在节点一用grid执行xagsetup.sh安装
cd /tmp/xag
+++++++++++++++++++++++++++++++++++++++++++++++++++++
./xagsetup.sh --help
Setup Oracle Grid Infrastructure Agents agent to run in Oracle Cluserware
​
Usage: xagsetup.sh --install --directory  [--nodes [,...] | --all_nodes]
Usage: xagsetup.sh --deinstall [--force] [--nodes [,...] | --all_nodes]
Options:- --install                     Install Oracle Grid Infrastructure Agents to run in Oracle Clusterware--directory                   Installation directory--deinstall                   De-install Oracle Grid Infrastructure Agents from Oracle Clusterware--nodes [,...]          Install/De-install Oracle Grid Infrastructure Agents on specified nodes--all_nodes                   Install/De-install Oracle Grid Infrastructure Agents on all nodes--force                       Remove all Oracle Grid Infrastructure Agents resources during de-install--no_auto_upgrade             Do not upgrade existing XAG types and resources
+++++++++++++++++++++++++++++++++++++++++++++++++
./xagsetup.sh --install --directory /u01/app/xag --all_nodes
​
[grid@rac1 xag]$ ./xagsetup.sh --install --directory /u01/app/xag --all_nodes
Installing Oracle Grid Infrastructure Agents on: rac1
Installing Oracle Grid Infrastructure Agents on: rac2
Updating XAG resources.
Successfully updated XAG resources.
--grid，oracle用户的bash_profile配置XAG的环境变量
export XAG_HOME=/u01/app/xag
export PATH=$XAG_HOME/bin:$ORACLE_HOME/bin:$PATH:/usr/local/bin
--验证版本
agctl query releaseversion
The Oracle Grid Infrastructure Agents release version is 10.2, build version is XAG_MAIN_GENERIC_221011

XAG日志目录:

--从官方下载的xag日志路径
$XAG_HOME/log/rac1
--12c以后自带安装的日志路径
$GRID_BASE/crsdata/rac1/trace/xag

XAG for GoldenGate:

1 支持的GI以及OGG版本:

2 XAG for OGG实现的功能:

• 管理ogg实例应用的故障转移

• 启动ogg实例管理进程

• 监控ogg实例的extract进程状态

• 监控ogg实例的replicat进程状态

• 监控ogg实例的mgr进程状态

• 关闭ogg实例管理进程以及相关依赖资源

• 手动故障转移ogg实例

• 清理ogg实例的状态以及相关依赖资源

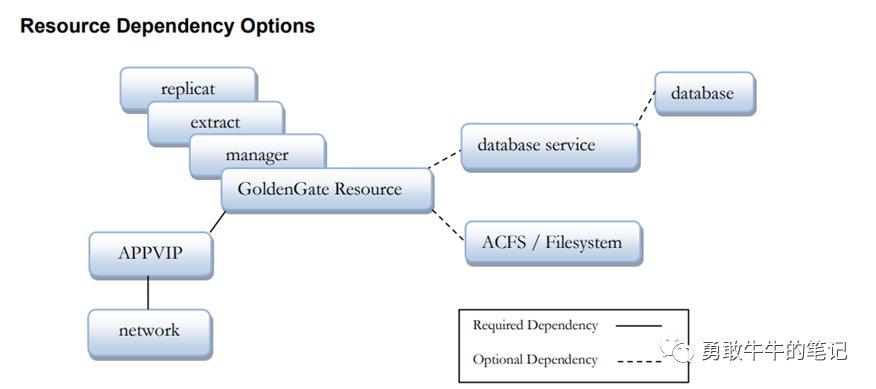

3 ogg实例资源依赖关系:

OGG实例资源与必须要配置一个APPVIP，主要用于源端投递进程访问目标端mgr进程时IP地址，这样可以确保投递进程的正常

其他可选资源依赖项包括ACFS或其他受支持的文件系统，依赖的数据库服务或直接访问数据库。

4 服务实例状态:

• online:ogg实例当前是启动的

• offline:ogg实例当前是关闭的

• intermediate:ogg实例mgr进程在线，但extract或者replicate进程出现abend或者stop

• unknown:集群不能够去管理，检查ogg实例的资源，导致状态出现异常

5 监控OGG EXTRACT以及REPLICAT进程:

• 参数--monitor_extracts以及--monitor_replicats用户指定监控的EXTRACT进程以及REPLICAT进程，一旦被监控的进程abend或者stop，ogg实例的服务状态会变成intermediate，注意这时候是不会触发服务重启failover的

• MGR进程abend或者stop会触发服务进行重启failover，并且failover是通过mgr配置autostart进行进程启动的，所以mgr要配置autostart extract 或者replicat

• 可以通过参数--critical_extracts以及--critical_replicats指定监控重要的核心extract或者replicat进程，一旦被监控的进程abend或者stop，会触发服务的重启failover
