  本周任务：
●1.请根据本文 TensorFlow 代码（训练营内部阅读），编写出相应的 Pytorch 代码
●2.了解残差结构
●3.是否可以将残差模块融入到C3当中（自由探索）

思路：因为本章是识别四种鸟类，拿pytorch写，数据集（下文有下载链接）结构没有划分训练集和测试集。很类似week8的咖啡豆识别，因此本章思路代码参考深度学习Week8-咖啡豆识别（Pytorch）_牛大了2022的博客-CSDN博客

理论知识储备

深度残差网络ResNet（deep residual network）在2015年由何恺明等提出，因为它简单与实用并存，随后很多研究都是建立在ResNet-50或者ResNet-101基础上完成的。

ResNet主要解决深度卷积网络在深度加深时候的“退化”问题。在一般的卷积神经网络中，增大网络深度后带来的第一个问题就是梯度消失、爆炸，这个问Szegedy提出BN后被顺利解决。BN层能对各层的输出做归一化，这样梯度在反向层层传递后仍能保持大小稳定，不会出现过小或过大的情况。

但是作者发现加了BN后再加大深度仍然不容易收敛，其提到了第二个问题--准确率下降问题：层级大到一定程度时准确率就会饱和，然后迅速下降，这种下降即不是梯度消失引起的也不是过拟合造成的，而是由于网络过于复杂，以至于光靠不加约束的放养式的训练很难达到理想的错误率。准确率下降问题不是网络结构本身的问题，而是现有的训练方式不够理想造成的。当前广泛使用的训练方法，无论是SGD，还是RMSProp，或是Adam，都无法在网络深度变大后达到理论上最优的收敛结果。还可以证明只要有理想的训练方式，更深的网络肯定会比较浅的网络效果要好。证明过程也很简单：假设在一种网络Ａ的后面添加几层形成新的网络Ｂ，如果增加的层级只是对Ａ的输出做了个恒等映射（identity mapping），即Ａ的输出经过新增的层级变成Ｂ的输出后没有发生变化，这样网絡Ａ和网络Ｂ的错误率就是相等的，也就证明了加深后的网络不会比加深前的网络效果差。

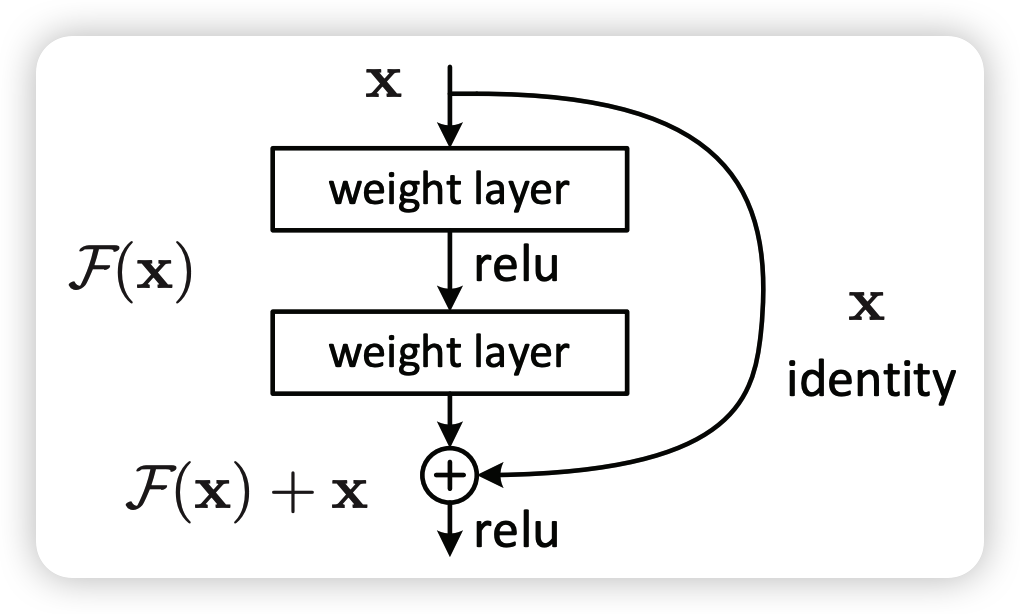

 何恺明提出了一种残差结构来实现上述恒等映射（图1）：整个模块除了正常的卷积层输出外，还有一个分支把输入直接连到输出上，该分支输出和卷积的输出做算术相加得到最终的输出，用公式表达就是H(x)=F(x)+x，ｘ是输入，F(x)是卷积分支的输出，H(x)是整个结构的输出。可以证明F(x)分支中所有参数都是0。H(x)就是个恒等映射。残差结构人为制造了恒等映射，就能让整个结构朝着恒等映射的方向去收敛，确保最终的错误率不会因为深度的变大而越来越差。如果一个网络通过简单的手工设置参数值就能达到想要的结果，那这种结构就很容易通过训练来收敛到该结果，这是一条设计复杂的网络时通用的规则。

一、环境配置

1. 设置GPU

如果设备上支持GPU就使用GPU,否则使用CPU。尽量配置好GPU使用。

import torch
import torch.nn as nn
import torchvision.transforms as transforms
import torchvision
from torchvision import transforms, datasets
import os,PIL,pathlib,warningswarnings.filterwarnings("ignore")             #忽略警告信息device = torch.device("cuda" if torch.cuda.is_available() else "cpu")

2. 导入数据

本地数据集位于./data/bird_photos/目录下。数据集下载：百度网盘 请输入提取码（提取码：0mhm）

data_dir = './data/bird_photos/'
data_dir = pathlib.Path(data_dir)data_paths  = list(data_dir.glob('*'))
classeNames = [str(path).split("\\")[2] for path in data_paths]
print(classeNames)

['Bananaquit', 'Black Skimmer', 'Black Throated Bushtiti', 'Cockatoo']

image_count = len(list(data_dir.glob('*/*')))
print("图片总数为：",image_count)

图片总数为： 565

 图形变换，输出一下：用到torchvision.transforms.Compose()类，有兴趣的朋友可以参考这篇博客：torchvision.transforms.Compose()详解【Pytorch手册】

train_transforms = transforms.Compose([transforms.Resize([224, 224]),  # 将输入图片resize成统一尺寸# transforms.RandomHorizontalFlip(), # 随机水平翻转transforms.ToTensor(),  # 将PIL Image或numpy.ndarray转换为tensor，并归一化到[0,1]之间transforms.Normalize(  # 标准化处理-->转换为标准正太分布（高斯分布），使模型更容易收敛mean=[0.485, 0.456, 0.406],std=[0.229, 0.224, 0.225])  # 其中 mean=[0.485,0.456,0.406]与std=[0.229,0.224,0.225] 从数据集中随机抽样计算得到的。
])test_transform = transforms.Compose([transforms.Resize([224, 224]),  # 将输入图片resize成统一尺寸transforms.ToTensor(),  # 将PIL Image或numpy.ndarray转换为tensor，并归一化到[0,1]之间transforms.Normalize(  # 标准化处理-->转换为标准正太分布（高斯分布），使模型更容易收敛mean=[0.485, 0.456, 0.406],std=[0.229, 0.224, 0.225])  # 其中 mean=[0.485,0.456,0.406]与std=[0.229,0.224,0.225] 从数据集中随机抽样计算得到的。
])total_data = datasets.ImageFolder("./data/bird_photos/", transform=train_transforms)
print(total_data.class_to_idx)

{'Bananaquit': 0, 'Black Skimmer': 1, 'Black Throated Bushtiti': 2, 'Cockatoo': 3}

3. 划分数据集

划分训练集和测试集.

train_size = int(0.8 * len(total_data))
test_size  = len(total_data) - train_size
train_dataset, test_dataset = torch.utils.data.random_split(total_data, [train_size, test_size])

batch_size = 32
train_dl = torch.utils.data.DataLoader(train_dataset,batch_size=batch_size,shuffle=True,num_workers=0)
test_dl = torch.utils.data.DataLoader(test_dataset,batch_size=batch_size,shuffle=True,num_workers=0)
for X, y in test_dl:print("Shape of X [N, C, H, W]: ", X.shape)print("Shape of y: ", y.shape, y.dtype)break

Shape of X [N, C, H, W]:  torch.Size([32, 3, 224, 224])
Shape of y:  torch.Size([32]) torch.int64

二、残差网络（ResNet）介绍

1. 残差网络解决了什么

残差网络是为了解决神经网络隐藏层过多时，而引起的网络退化问题。退化（degradation）问题是指：当网络隐藏层变多时，网络的准确度达到饱和然后急剧退化，而且这个退化不是由于过拟合引起的。

拓展： 深度神经网络的“两朵乌云”
●梯度弥散/爆炸
简单来讲就是网络太深了，会导致模型训练难以收敛。这个问题可以被标准初始化和中间层正规化的方法有效控制。（现阶段知道这么一回事就好了）
●网络退化
随着网络深度增加，网络的表现先是逐渐增加至饱和，然后迅速下降，这个退化不是由于过拟合引起的。

2. ResNet-50介绍

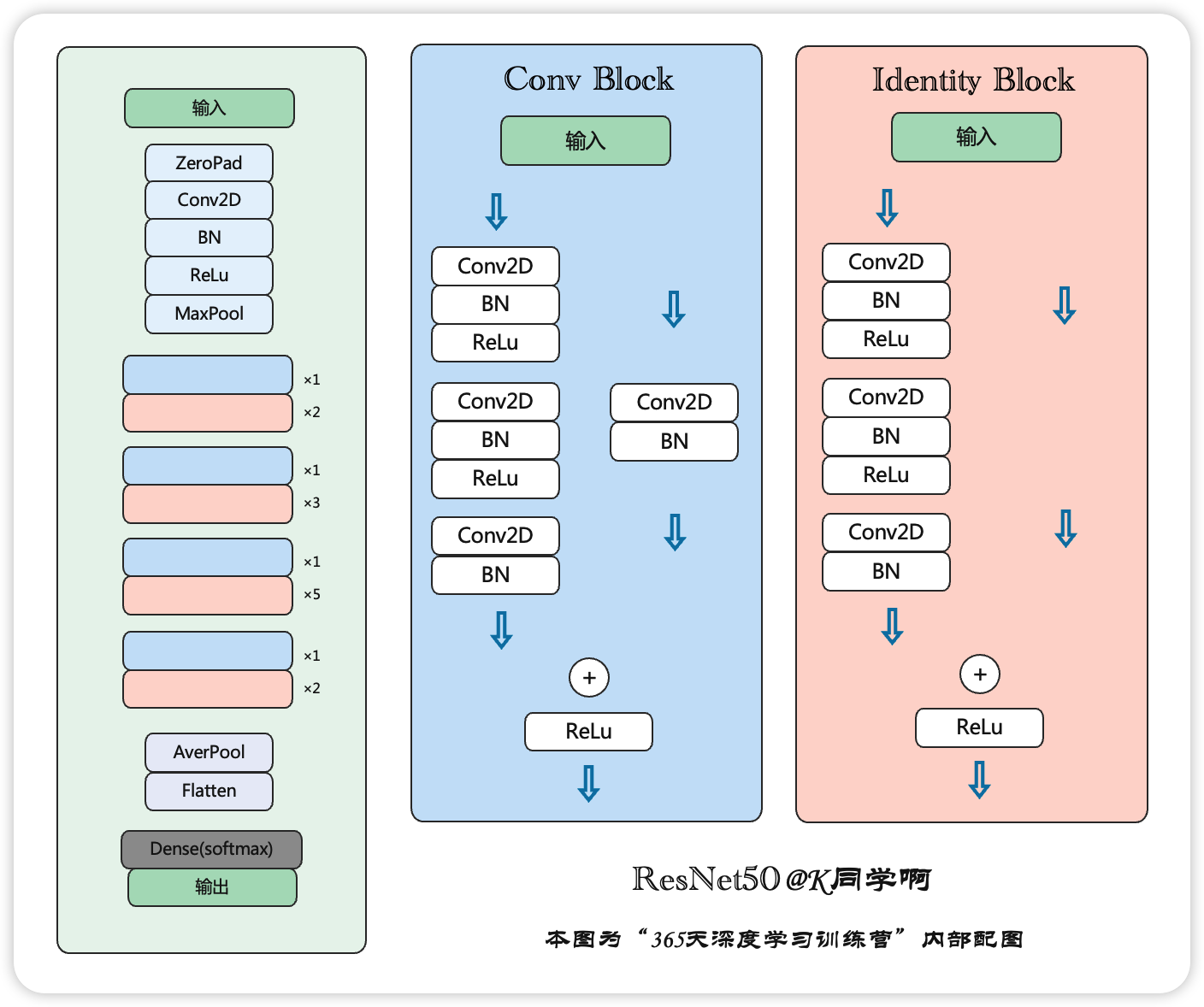

ResNet-50有两个基本的块，分别名为Conv Block和Identity Block

 三、构建ResNet-50网络模型

这里可以参考深度学习Week9-YOLOv5-C3模块实现（Pytorch）_牛大了2022的博客-CSDN博客 的构建思路，虽然像week4week6也有CNN网络的构建，但略微粗糙。week9这篇分成四个类构建，同时用到卷积中的autopad这个函数自动补充pad，这个思路我们也可以用到。

def autopad(k, p=None):  # kernel, padding# Pad to 'same'if p is None:p = k // 2 if isinstance(k, int) else [x // 2 for x in k]  # auto-padreturn p

1.identity block

结合上图的结构，conv2d、BN、ReLu，conv2d、BN、ReLu，conv2d、BN三个模块组成，最后再加个relu层

class IdentityBlock(nn.Module):def __init__(self, in_channel, kernel_size, filters):super(IdentityBlock, self).__init__()filters1, filters2, filters3 = filtersself.conv1 = nn.Sequential(nn.Conv2d(in_channel, filters1, 1, stride=1, padding=0, bias=False),nn.BatchNorm2d(filters1),nn.ReLU(True))self.conv2 = nn.Sequential(nn.Conv2d(filters1, filters2, kernel_size, stride=1, padding=autopad(kernel_size), bias=False),nn.BatchNorm2d(filters2),nn.ReLU(True))self.conv3 = nn.Sequential(nn.Conv2d(filters2, filters3, 1, stride=1, padding=0, bias=False),nn.BatchNorm2d(filters3))self.relu = nn.ReLU(True)def forward(self, x):x1 = self.conv1(x)x1 = self.conv2(x1)x1 = self.conv3(x1)x = x1 + xself.relu(x)return x

2.conv block

比前者多一个conv2d、BN层

class ConvBlock(nn.Module):def __init__(self, in_channel, kernel_size, filters, stride=2):super(ConvBlock, self).__init__()filters1, filters2, filters3 = filtersself.conv1 = nn.Sequential(nn.Conv2d(in_channel, filters1, 1, stride=stride, padding=0, bias=False),nn.BatchNorm2d(filters1),nn.ReLU(True))self.conv2 = nn.Sequential(nn.Conv2d(filters1, filters2, kernel_size, stride=1, padding=autopad(kernel_size), bias=False),nn.BatchNorm2d(filters2),nn.ReLU(True))self.conv3 = nn.Sequential(nn.Conv2d(filters2, filters3, 1, stride=1, padding=0, bias=False),nn.BatchNorm2d(filters3))self.conv4 = nn.Sequential(nn.Conv2d(in_channel, filters3, 1, stride=stride, padding=0, bias=False),nn.BatchNorm2d(filters3))self.relu = nn.ReLU(True)def forward(self, x):x1 = self.conv1(x)x1 = self.conv2(x1)x1 = self.conv3(x1)x2 = self.conv4(x)x = x1 + x2self.relu(x)return x

3.ResNet50

注意def forward上面一行的 4 是识别种类的数目

class ResNet50(nn.Module):def __init__(self, classes=1000):super(ResNet50, self).__init__()self.conv1 = nn.Sequential(nn.Conv2d(3, 64, 7, stride=2, padding=3, bias=False, padding_mode='zeros'),nn.BatchNorm2d(64),nn.ReLU(),nn.MaxPool2d(kernel_size=3, stride=2, padding=0))self.conv2 = nn.Sequential(ConvBlock(64, 3, [64, 64, 256], stride=1),IdentityBlock(256, 3, [64, 64, 256]),IdentityBlock(256, 3, [64, 64, 256]))self.conv3 = nn.Sequential(ConvBlock(256, 3, [128, 128, 512]),IdentityBlock(512, 3, [128, 128, 512]),IdentityBlock(512, 3, [128, 128, 512]),IdentityBlock(512, 3, [128, 128, 512]))self.conv4 = nn.Sequential(ConvBlock(512, 3, [256, 256, 1024]),IdentityBlock(1024, 3, [256, 256, 1024]),IdentityBlock(1024, 3, [256, 256, 1024]),IdentityBlock(1024, 3, [256, 256, 1024]),IdentityBlock(1024, 3, [256, 256, 1024]),IdentityBlock(1024, 3, [256, 256, 1024]))self.conv5 = nn.Sequential(ConvBlock(1024, 3, [512, 512, 2048]),IdentityBlock(2048, 3, [512, 512, 2048]),IdentityBlock(2048, 3, [512, 512, 2048]))self.pool = nn.AvgPool2d(kernel_size=7, stride=7, padding=0)self.fc = nn.Linear(2048, 4)#4是识别种类的数目def forward(self, x):x = self.conv1(x)x = self.conv2(x)x = self.conv3(x)x = self.conv4(x)x = self.conv5(x)x = self.pool(x)x = torch.flatten(x, start_dim=1)x = self.fc(x)return x

4. 查看模型详情

打印下模型

model = ResNet50().to(device)
print(model)

 ResNet50(
  (conv1): Sequential(
    (0): Conv2d(3, 64, kernel_size=(7, 7), stride=(2, 2), padding=(3, 3), bias=False)
    (1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    (2): ReLU()
    (3): MaxPool2d(kernel_size=3, stride=2, padding=0, dilation=1, ceil_mode=False)
  )
  (conv2): Sequential(………………

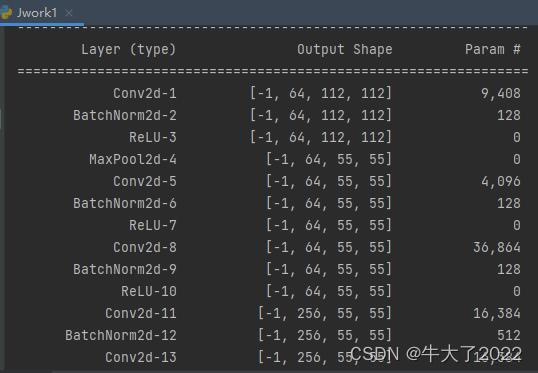

统计模型参数量以及其他指标

import torchsummary as summary
summary.summary(model, (3, 224, 224))

 四、训练与运行

1. 编写训练和测试函数

两个基本上不怎么变。训练部分代码和之前cnn网络一样

# 训练循环
def train(dataloader, model, loss_fn, optimizer):size = len(dataloader.dataset)  # 训练集的大小num_batches = len(dataloader)   # 批次数目, (size/batch_size，向上取整)train_loss, train_acc = 0, 0  # 初始化训练损失和正确率for X, y in dataloader:  # 获取图片及其标签X, y = X.to(device), y.to(device)# 计算预测误差pred = model(X)          # 网络输出loss = loss_fn(pred, y)  # 计算网络输出和真实值之间的差距，targets为真实值，计算二者差值即为损失# 反向传播optimizer.zero_grad()  # grad属性归零loss.backward()        # 反向传播optimizer.step()       # 每一步自动更新# 记录acc与losstrain_acc  += (pred.argmax(1) == y).type(torch.float).sum().item()train_loss += loss.item()train_acc  /= sizetrain_loss /= num_batchesreturn train_acc, train_loss

训练函数和测试函数差别不大，但是由于不进行梯度下降对网络权重进行更新，所以不用优化器

（所以测试函数代码部分和之前几周一样）

def test (dataloader, model, loss_fn):size        = len(dataloader.dataset)  # 测试集的大小num_batches = len(dataloader)          # 批次数目test_loss, test_acc = 0, 0# 当不进行训练时，停止梯度更新，节省计算内存消耗with torch.no_grad():for imgs, target in dataloader:imgs, target = imgs.to(device), target.to(device)# 计算losstarget_pred = model(imgs)loss        = loss_fn(target_pred, target)test_loss += loss.item()test_acc  += (target_pred.argmax(1) == target).type(torch.float).sum().item()test_acc  /= sizetest_loss /= num_batchesreturn test_acc, test_loss

2.训练器的选择和训练

结合之前的实验经验，使用Adam模型。按照实验要求，10轮训练。记得加上4可视化后再运行。

学习率试了1e-7效果并不好，所以用了1e-5，设置动态学习率也许会好一点点。

import copyoptimizer  = torch.optim.Adam(model.parameters(), lr= 1e-4)
loss_fn    = nn.CrossEntropyLoss() # 创建损失函数epochs = 10train_loss = []
train_acc = []
test_loss = []

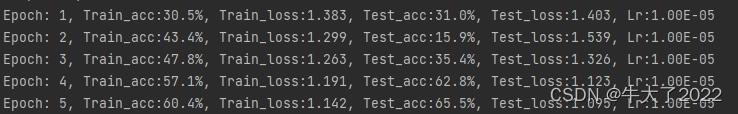

test_acc = []best_acc = 0  # 设置一个最佳准确率，作为最佳模型的判别指标for epoch in range(epochs):# 更新学习率（使用自定义学习率时使用）# adjust_learning_rate(optimizer, epoch, learn_rate)model.train()epoch_train_acc, epoch_train_loss = train(train_dl, model, loss_fn, optimizer)# scheduler.step() # 更新学习率（调用官方动态学习率接口时使用）model.eval()epoch_test_acc, epoch_test_loss = test(test_dl, model, loss_fn)# 保存最佳模型到 best_modelif epoch_test_acc > best_acc:best_acc = epoch_test_accbest_model = copy.deepcopy(model)train_acc.append(epoch_train_acc)train_loss.append(epoch_train_loss)test_acc.append(epoch_test_acc)test_loss.append(epoch_test_loss)# 获取当前的学习率lr = optimizer.state_dict()['param_groups'][0]['lr']template = ('Epoch:{:2d}, Train_acc:{:.1f}%, Train_loss:{:.3f}, Test_acc:{:.1f}%, Test_loss:{:.3f}, Lr:{:.2E}')print(template.format(epoch + 1, epoch_train_acc * 100, epoch_train_loss,epoch_test_acc * 100, epoch_test_loss, lr))# 保存最佳模型到文件中
PATH = './best_model.pth'  # 保存的参数文件名
torch.save(model.state_dict(), PATH)print('Done')

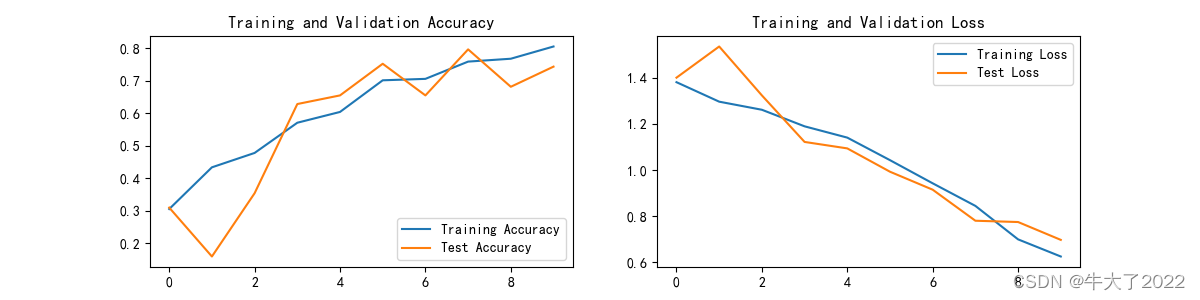

3.结果可视化

import matplotlib.pyplot as plt
#隐藏警告
import warnings
warnings.filterwarnings("ignore")               #忽略警告信息
plt.rcParams['font.sans-serif']    = ['SimHei'] # 用来正常显示中文标签
plt.rcParams['axes.unicode_minus'] = False      # 用来正常显示负号
plt.rcParams['figure.dpi']         = 100        #分辨率epochs_range = range(epochs)plt.figure(figsize=(12, 3))
plt.subplot(1, 2, 1)plt.plot(epochs_range, train_acc, label='Training Accuracy')
plt.plot(epochs_range, test_acc, label='Test Accuracy')
plt.legend(loc='lower right')
plt.title('Training and Validation Accuracy')plt.subplot(1, 2, 2)
plt.plot(epochs_range, train_loss, label='Training Loss')
plt.plot(epochs_range, test_loss, label='Test Loss')
plt.legend(loc='upper right')
plt.title('Training and Validation Loss')
plt.show()

五、模型预测

预测时候可以把上面训练大部分注释掉。

from PIL import Imageclasses = list(total_data.class_to_idx)def predict_one_image(image_path, model, transform, classes):test_img = Image.open(image_path).convert('RGB')plt.imshow(test_img)  # 展示预测的图片test_img = transform(test_img)img = test_img.to(device).unsqueeze(0)model.eval()output = model(img)_,pred = torch.max(output,1)pred_class = classes[pred]print(f'预测结果是：{pred_class}')# 预测训练集中的某张照片predict_one_image(image_path='./data/bird_photos/Bananaquit/007.jpg',model=model,transform=train_transforms,classes=classes)

 模型评估

以往都是看看最后几轮得到准确率，但是跳动比较大就不太好找准确率最高的一回，所以我们用函数返回进行比较。

best_model.eval()
epoch_test_acc, epoch_test_loss = test(test_dl, best_model, loss_fn)
print(epoch_test_acc, epoch_test_loss)
print(epoch_test_acc)
