实现pc1可以访问其它几个pc机器的地址：

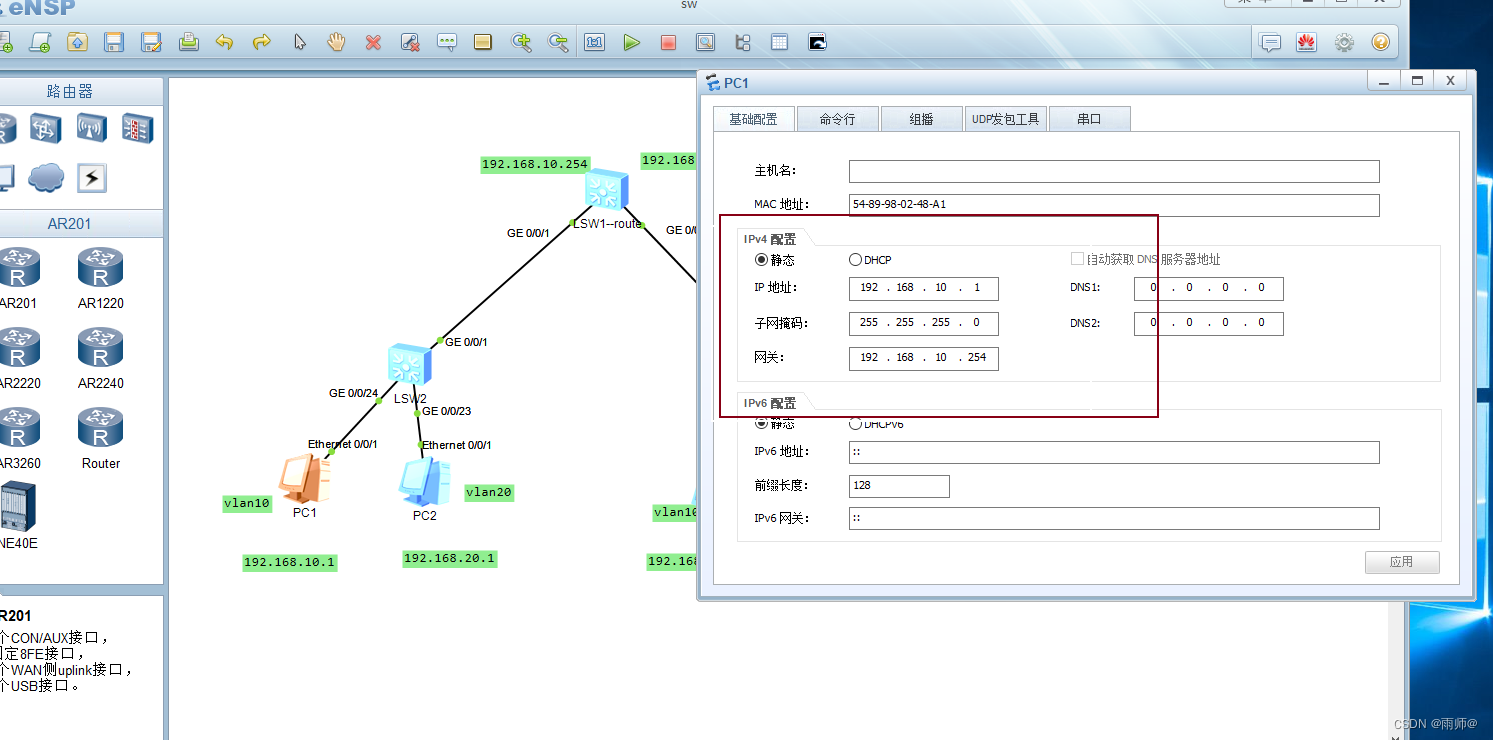

Pc1配置：

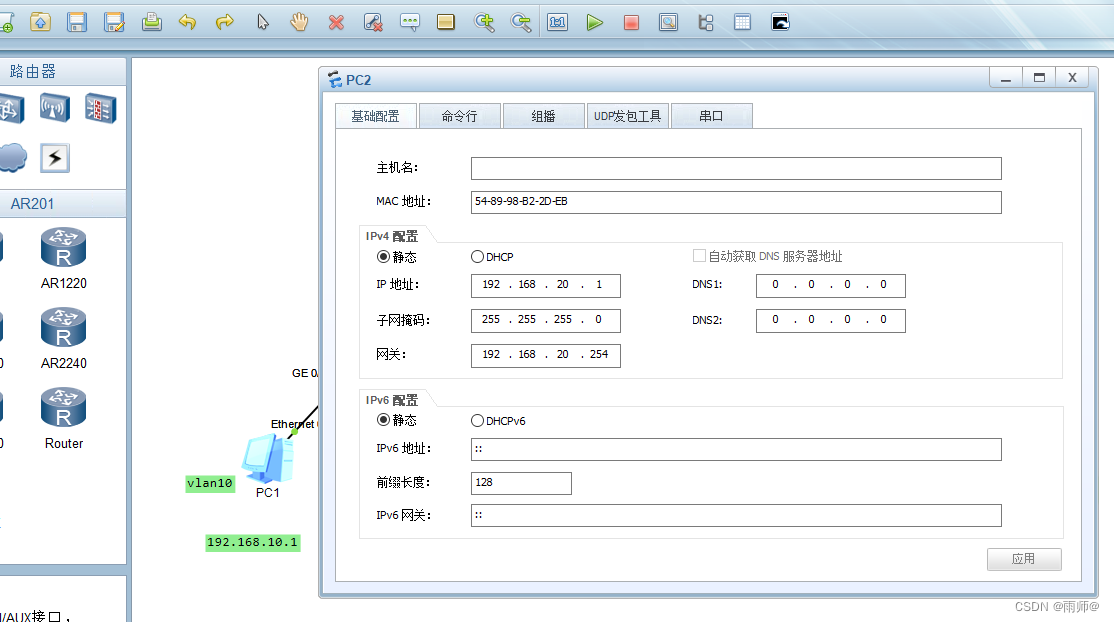

 pc2配置：

 ===============

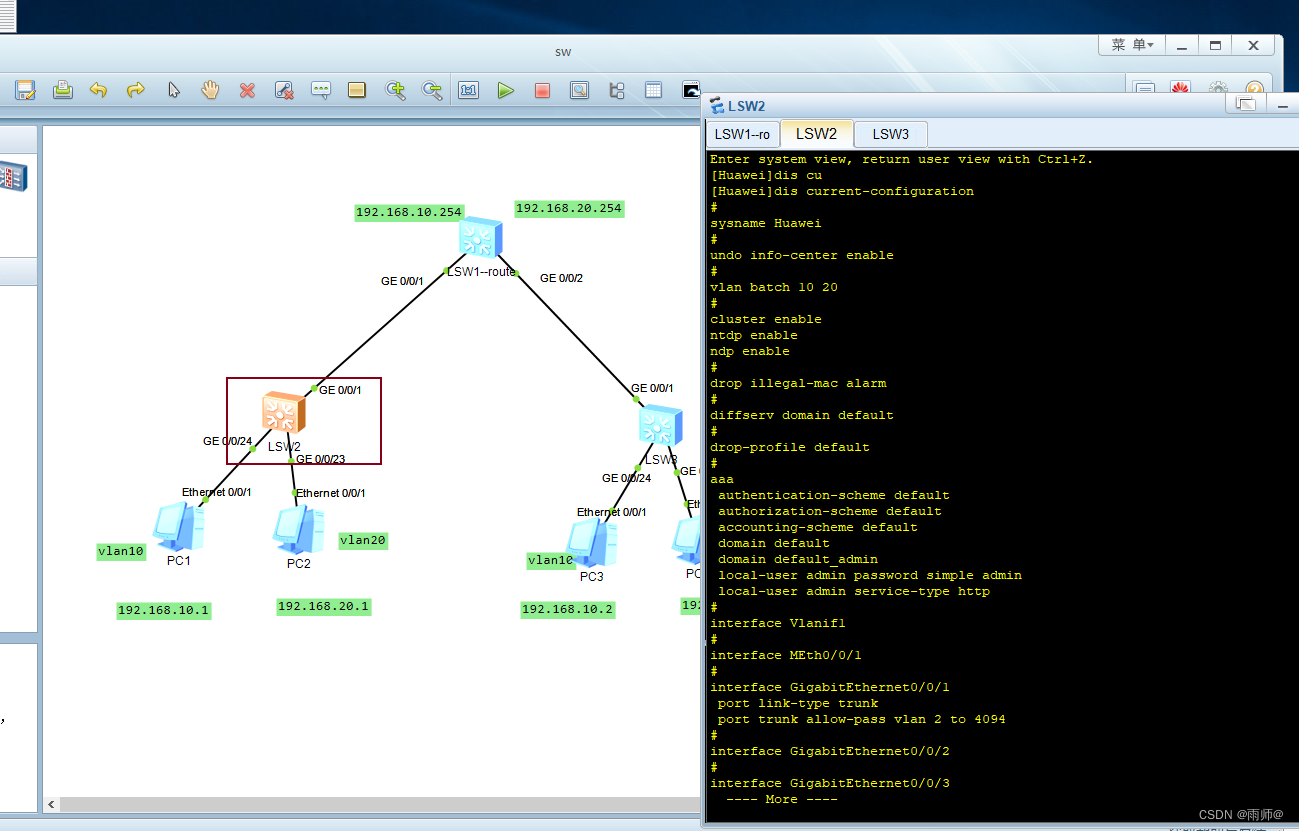

交换机配置 ：SW2

 system-view   #进入系统视图

[Huawei]dis current-configuration   #显示当前配置

undo info-center enable  #关闭多余的信息显示【避免总是出现提示信息--建议关闭，不关也行】

端口配置：GigabitEthernet0/0/1

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

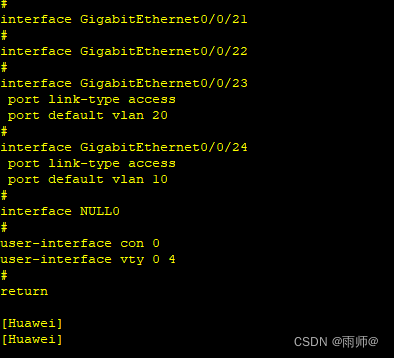

端口配置：GigabitEthernet0/0/23  24的配置

interface GigabitEthernet0/0/23port link-type accessport default vlan 20
#
interface GigabitEthernet0/0/24port link-type accessport default vlan 10

 交换机配置 ：SW3同sw2一样

交换机LSW1配置--配置网关的交换机

#
interface Vlanif1
#
interface Vlanif10ip address 192.168.10.254 255.255.255.0
#
interface Vlanif20ip address 192.168.20.254 255.255.255.0
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2port link-type trunkport trunk allow-pass vlan 2 to 4094

=============

验证：pc1分别ping其它几个都是可以ping通即可

FAQ:配置过程中出现配错端口信息的过程，恢复初始配置的方法

[Huawei]clear configuration interface g0/0/1
Warning: All configurations of the interface will be cleared, and its state willbe shutdown. Continue? [Y/N] :Y

恢复后端口默认关闭了  需要

undo shutdown  重新启动端口

=========================================================================

梳理配置思路：

1.与pc连接的端口

两个交换与pc连接的端口，需要配置端口为  access方式，同时放到对应的VLAN中

[Huawei-GigabitEthernet0/0/23]port link-type access

[Huawei-GigabitEthernet0/0/23]port default vlan 20

2.与核心交换机连接的端口g0/0/1,设置端口的模式为trunk ，允许所有的vlan数据的通过。

[Huawei-GigabitEthernet0/0/1]port link-type trunk

[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all

3.核心交换机的设置：

1.分别创建同下面的两个交换机的一样的vlan （vlan10 ，vlan20），分别设置ip地址，作为下面的pc的网关地址。

vlan10的地址的配置

[Huawei]interface Vlanif 10
[Huawei-Vlanif10]ip add
[Huawei-Vlanif10]ip address 192.168.10.254 24

 vlan20的地址的配置

[Huawei]interface Vlanif 20
[Huawei-Vlanif20]ip add
[Huawei-Vlanif20]ip address 192.168.20.254 24

2.核心交换机与下面配置的交换机的端口配置为trunk模式，同时允许所有vlan通过

[Huawei-GigabitEthernet0/0/1]port link-type trunk

[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all

--------------

[Huawei-GigabitEthernet0/0/2]port link-type trunk

[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan all
