建筑与建筑群综合布线系统工程设计规范概述
随着信息技术的飞速发展,建筑与建筑群综合布线系统在现代化建筑中扮演着至关重要的角色。为了确保布线系统的设计、施工和验收符合国家标准,我国制定了建筑与建筑群综合布线系统工程设计规范。本文将对该规范进行详细解读,以帮助读者更好地理解和应用。
规范适用范围与设计原则
适用范围:本规范适用于新建、扩建、改建建筑与建筑群的综合布线系统工程设计。这包括但不限于住宅、商业、办公、教育、医疗等建筑类型。
设计原则:综合布线系统应遵循以下原则:
开放式结构,支持多种通信系统。
易于管理和维护。
满足未来技术发展需求。
确保系统安全可靠。
综合布线系统组成与设计要求

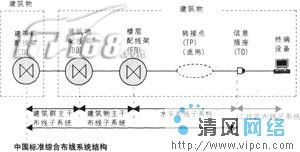

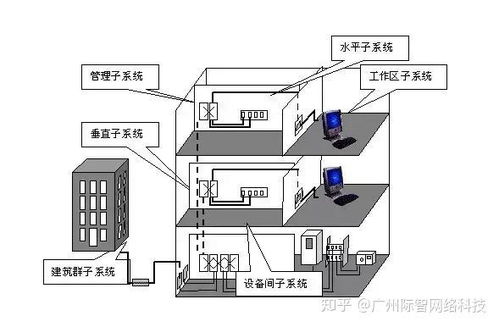

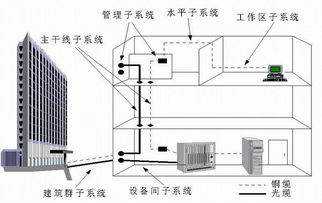

系统组成:综合布线系统通常由以下六个子系统组成:
工作区子系统:连接终端设备与信息插座的连线。
配线子系统:将干线子系统线路延伸到用户工作区。
干线子系统:提供建筑物的干线电缆路由。
设备间子系统:连接中继线交叉连接处和布线交叉连接处。
管理子系统:由交连、互连设备组成。
建筑群子系统:连接不同建筑物的布线系统。
设计要求:
电缆、光缆选择应符合国家标准,确保传输性能。
布线系统应具备良好的电气防护和接地措施。
系统设计应考虑未来扩展需求,预留足够的空间。
系统设计应满足防火、防雷等安全要求。
综合布线系统工程设计规范的主要内容
总则:规范明确了综合布线系统工程设计的基本要求,包括设计依据、设计深度、设计内容等。
术语和符号:规范对综合布线系统设计中的相关术语和符号进行了定义,以便于读者理解和应用。
系统设计:规范详细阐述了综合布线系统的设计内容,包括系统构成、缆线长度划分、系统应用、屏蔽布线系统、开放型办公室布线系统、工业布线系统等。
系统配置设计:规范对工作区、配线子系统、干线子系统、建筑群子系统、进线间等进行了详细的设计要求。
系统指标:规范对综合布线系统的传输性能、电气特性、环境适应性等指标进行了规定。
安装工艺要求:规范对设备间、进线间、工作区、缆线布放等安装工艺提出了具体要求。
管理:规范对综合布线系统的管理进行了规定,包括设备管理、线路管理、故障管理等。
电气防护及接地:规范对综合布线系统的电气防护和接地措施进行了规定。
防火:规范对综合布线系统的防火要求进行了规定。
家居布线系统:规范对家居布线系统的设计要求进行了规定。
总结
建筑与建筑群综合布线系统工程设计规范为我国综合布线系统设计提供了重要的技术依据。遵循该规范,有助于提高布线系统的设计质量,确保系统安全、可靠、高效地运行。在实际工程中,设计人员应充分理解规范内容,结合项目需求,进行合理的设计。
