氨系统安装图纸的重要性

氨系统安装图纸是氨系统安装过程中的重要指导文件，它详细描述了氨系统的组成部分、安装位置、连接方式以及相关尺寸等信息。正确的安装图纸对于确保氨系统的安全、稳定运行至关重要。

氨系统安装图纸的基本内容

氨系统安装图纸通常包括以下基本内容：

系统概述：简要介绍氨系统的功能、用途以及系统的主要组成部分。

设备布置图：展示氨系统中各个设备的安装位置、间距以及相互之间的连接关系。

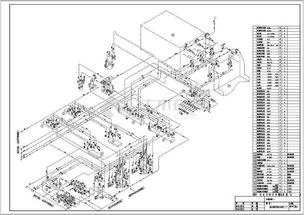

管道布置图：详细标注管道的走向、直径、材质、连接方式以及阀门、法兰等附件的位置。

设备详图：对氨系统中的关键设备进行详细的尺寸标注和结构说明。

电气接线图：展示氨系统中电气设备的接线方式、控制逻辑以及保护措施。

安装要求：列出氨系统安装过程中需要注意的事项，如设备安装精度、管道焊接质量、电气接线规范等。

氨系统阀门安装的注意事项

介质流向：电磁阀必须按照介质流向安装，以确保阀门的正常工作。例如，Y形角座阀应按照介质流向安装。

水锤防护：球阀、蝶阀等阀门应避免任意角度安装，以防止水锤现象的发生。

流向无限制：部分阀门如球阀、蝶阀等，其流向具有一定的灵活性，但安装时应尽量按照介质流向进行。

氨系统桶泵机组的安装工艺及注意事项

氨系统桶泵机组是氨系统中重要的组成部分，其安装工艺及注意事项如下：

适用范围：适用于带有公共底座整体出厂的活塞式制冷压缩机及制冷压缩机组的安装。

解体出厂或无公共底座：对于解体出厂或无公共底座的制冷压缩机，应按照设备技术文件和现行国家标准《压缩机、风机、泵安装工程施工及验收规范》GB 50275执行。

安装步骤：

检查设备完整性，确保无损坏。

按照图纸要求，将设备放置在安装位置。

连接管道、电气线路等附件。

进行系统调试，确保设备运行正常。

氨系统安装图纸的审查与验收

图纸完整性：确保图纸内容完整，无遗漏。

尺寸准确性：检查图纸尺寸标注是否准确，符合实际安装需求。

安装要求符合规范：审查安装要求是否符合现行国家标准和行业规范。

图纸清晰易懂：确保图纸清晰易懂，便于施工人员理解。

氨系统安装图纸是氨系统安装过程中的重要指导文件，它对于确保氨系统的安全、稳定运行具有重要意义。在安装过程中，应严格按照图纸要求进行操作，确保安装质量。同时，加强图纸审查与验收，确保氨系统安装的顺利进行。
