暗埋水暖系统安装图详解
随着现代家居装修的不断发展，暗埋水暖系统因其美观、节能、舒适等特点，越来越受到消费者的青睐。本文将详细介绍暗埋水暖系统的安装图，帮助您更好地了解这一系统。
一、暗埋水暖系统概述
暗埋水暖系统是指将水暖管道埋设在地面或墙面内部，不暴露在外，从而实现家居装修的美观。该系统主要由锅炉、管道、分水器、集水器、温控器等组成。
二、暗埋水暖系统安装图解析

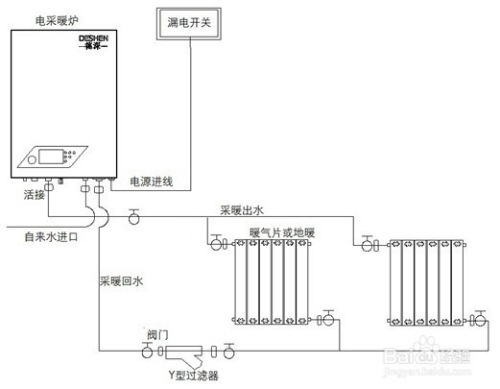

以下是一张典型的暗埋水暖系统安装图，我们将对其进行分析。
1. 系统布局
在安装图中，首先需要明确系统的布局。通常，暗埋水暖系统会按照以下步骤进行布局：
确定锅炉位置：锅炉是整个系统的核心，应选择通风良好、便于操作的位置。
确定管道走向：管道走向应尽量简洁，减少弯头和接头，降低系统阻力。
确定分水器和集水器位置：分水器和集水器是连接管道的关键部件，应选择便于操作和维护的位置。
2. 管道布置
水平布置：管道水平布置时，应尽量保持直线，减少弯头和接头。
垂直布置：管道垂直布置时，应选择合适的坡度，确保排水畅通。
交叉布置：管道交叉布置时，应确保交叉点处的管道连接牢固，避免漏水。
3. 温控器布置
温控器是调节室内温度的关键部件。在安装图中，温控器的布置应考虑以下因素：
位置：温控器应安装在易于操作和维护的位置。
数量：根据房间面积和需求，合理设置温控器数量。
类型：选择适合的温控器类型，如有线、无线等。
4. 系统连接
螺纹连接：适用于小口径管道的连接。
法兰连接：适用于大口径管道的连接。
焊接连接：适用于高温、高压管道的连接。
三、暗埋水暖系统安装注意事项
在安装暗埋水暖系统时，应注意以下事项：
确保管道质量：选择符合国家标准的管道材料，确保系统安全可靠。
合理设计系统：根据实际需求，合理设计系统布局、管道走向、温控器布置等。
注意施工质量：在施工过程中，确保管道连接牢固，避免漏水。
做好保温措施：对管道进行保温处理，降低热量损失。
暗埋水暖系统安装图是家居装修中不可或缺的一部分。通过本文的介绍，相信您对暗埋水暖系统的安装图有了更深入的了解。在安装过程中，请务必注意以上事项，确保系统安全、可靠、美观。
