FreeRTOS任务切换过程深层解析
FreeRTOS 系统的任务切换最终都是在 PendSV 中断服务函数中完成的，uCOS 也是在 PendSV 中断中完成任务切换的。
【为什么用PendSV异常来做任务切换】
PendSV 可以像普通中断一样被 Pending（往 NVIC 的 PendSV 的 Pend 寄存器写 1），常用的场合是 OS 进行上下文切换；它可以手动拉起后，等到比他优先级更高的中断完成后，再执行；

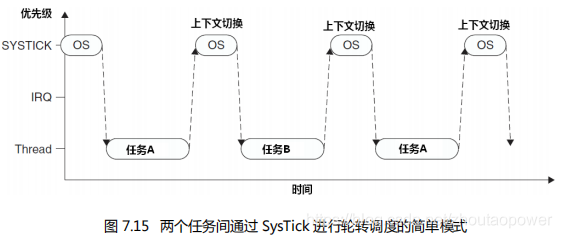

假设，带 OS 系统的 CM3 中有两个就绪的任务，上下文切换可以发生在 SYSTICK 中断中：

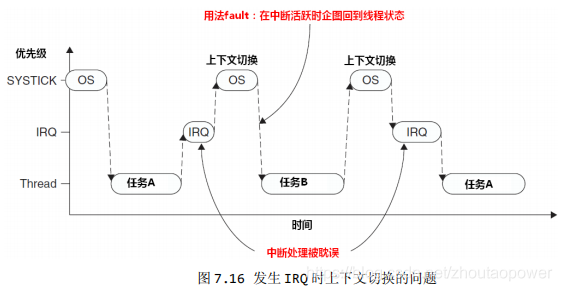

这里展现的是两个任务 A 和 B 轮转调度的过程；但是，如果在产生 SYSTICK 异常时，系统正在响应一个中断，则 SYSTICK 异常会抢占其他 ISR。在这种情况下 OS 是不能执行上下文切换的，否则将使得中断请求被延迟；
而且，如果在 SYSTICK 中做任务切换，那么就会尝试切入线程模式，将导致用法 fault 异常；
为了解决这种问题，早期的 OS 在上下文切换的时候，检查是否有中断需要响应，没有的话，采取切换上下文，然而这种方法的问题在于，可能会将任务切换的动作拖延很久（如果此次的 SYSTICK 无法切换上下文，那么要等到下一次 SYSTICK 再来切换），严重的情况下，如果某 IRQ 来的频率和 SYSTICK 来的频率比较接近的时候，会导致上下文切换迟迟得不到进行；
引入 PendSV 以后，可以将 PendSV 的异常优先级设置为最低，在 PendSV 中去切换上下文，PendSV 会在其他 ISR 得到相应后，立马执行：

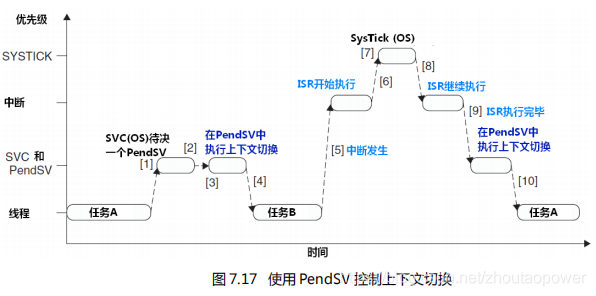

上图的过程可以描述为：
1、任务 A 呼叫 SVC 请求任务切换；
2、OS 收到请求，准备切换上下文，手动 Pending 一个 PendSV；
3、CPU 退出 SVC 的 ISR 后，发现没有其他 IRQ 请求，便立即进入 PendSV 执行上下文切换；
4、正确的切换到任务 B；
5、此刻发生了一个中断，开始执行此中断的 ISR；
6、ISR 执行一半，SYSTICK 来了，抢占了该 IRQ；
7、OS 执行一些逻辑，并手动 Pending PendSV 准备上下文切换；
8、退出 SYSTICK 的 ISR 后，由于之前的 IRQ 优先级高于 PendSV，所以之前的 ISR 继续执行；
9、ISR 执行完毕退出，此刻没有优先级更高的 IRQ，那么执行 PendSV 进行上下文切换；
10、PendSV 执行完毕，顺利切到任务 A，同时进入线程模式；
以上部分摘自：https://www.cnblogs.com/god-of-death/p/14856578.html
【如何设定PendSV优先级】

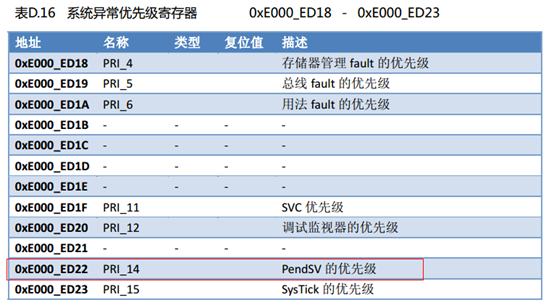

往地址为0xE000ED22的寄存器PRI_14写入PendSV优先级
NVIC_SYSPRI14 EQU 0xE000ED22
NVIC_PENDSV_PRI EQU 0xFFLDR R1, =NVIC_PENDSV_PRI LDR R0, =NVIC_SYSPRI14 STRB R1, [R0] ;将r1 中的 [7:0]存储到 r0 对应的内存BX LR ;返回
【如何触发PendSV异常】

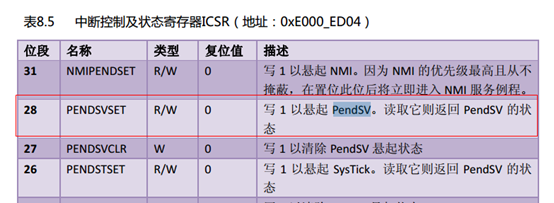

往ICSR第28位写1，即可将PendSV异常挂起。若是当前没有高优先级中断产生，那么程序将会进入PendSV handler
NVIC_INT_CTRL EQU 0xE000ED04
NVIC_PENDSVSET EQU 0x10000000 LDR R0, =NVIC_INT_CTRL LDR R1, =NVIC_PENDSVSETSTR R1, [R0]BX LR
【测试PendSV异常handler实现任务切换】
如何实现任务切换？三个步骤：
步骤一：在进入中断前先设置PSP。
步骤二：将当前寄存器的内容保存到当前任务堆栈中。进入ISR时，cortex-m3会自动保存八个寄存器到PSP中，剩下的几个需要我们手动保存。
步骤三：在Handler中将下一个任务的堆栈中的内容加载到寄存器中，并将PSP指向下一个任务的堆栈。这样就完成了任务切换。
要在PendSV 的ISR中完成这两个步骤，我们先需了解下在进入PendSV ISR时，cortex-M3做了什么？

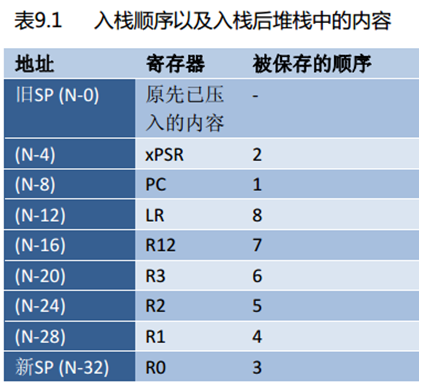

1，入栈。会有8个寄存器自动入栈。入栈内容及顺序如下：
在步骤一中，我们已经设置了PSP，那这8个寄存器就会自动入栈到PSP所指地址处。
2，取向量。找到PendSV ISR的入口地址，这样就能跳到ISR了。
3，更新寄存器内容。
做完这三步后，程序就进入ISR了。
进入ISR前，我们已经完成了步骤一，cortex-M3已经帮我们完成了步骤二的一部分，剩下的需要我们手动完成。
在ISR中添加代码如下：
MRS R0, PSP
保存PSP到R0。为什么是PSP而不是MSP。因为在OS启动的时候，我们已经把SP设置为PSP了。这样使得用户程序使用任务堆栈，OS使用主堆栈，不会互相干扰。不会因为用户程序导致OS崩溃。
STMDB R0!,{R4-R11}
保存R4-R11到PSP中。C语言表达是*(–R0)={R4-R11}，R0中值先自减1，然后将R4-R11的值保存到该值所指向的地址中，即PSP中。
STMDB Rd!，{寄存器列表} 连续存储多个字到Rd中的地址值所指地址处。每次存储前，Rd先自减一次。
若是ISR是从从task0进来，那么此时task0的堆栈中已经保存了该任务的寄存器参数。保存完成后，当前任务堆栈中的内容如下(假设是task0)

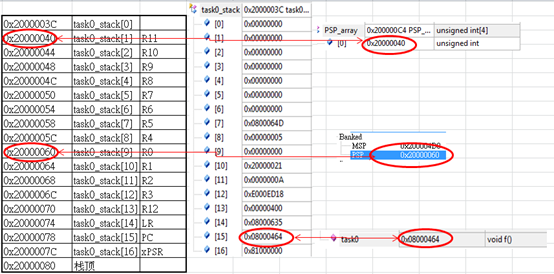

左边表格是预期值，右边是keil调试的实际值。可以看出，是一致的。在任务初始化时(步骤一)，我们将PSP指向任务0的栈顶0x20000080。在进入PendSV之前，cortex-M3自动入栈八个值，此时PSP指向了0x20000060。然后我们再保存R4-R11到0x20000040~0x2000005C。
这样很容易看明白，如果需要下次再切换到task0，只需恢复R4~R11，再将PSP指向0x20000060即可。
测试例程：
#define HW32_REG(ADDRESS) (*((volatile unsigned long *)(ADDRESS)))
void USART1_Init(void);
void task0(void) ; uint32_t curr_task=0; // 当前执行任务
uint32_t next_task=1; // 下一个任务
uint32_t task0_stack[17];
uint32_t task1_stack[17];
uint32_t PSP_array[4];u8 task0_handle=1;
u8 task1_handle=1;void task0(void)
{ while(1){if(task0_handle==1){printf("task0\n");task0_handle=0;task1_handle=1;}}
}void task1(void)
{while(1){if(task1_handle==1){printf("task1\n");task1_handle=0;task0_handle=1;}}
}__asm void SetPendSVPro(void)
{
NVIC_SYSPRI14 EQU 0xE000ED22
NVIC_PENDSV_PRI EQU 0xFFLDR R1, =NVIC_PENDSV_PRI LDR R0, =NVIC_SYSPRI14 STRB R1, [R0]BX LR
}__asm void TriggerPendSV(void)
{
NVIC_INT_CTRL EQU 0xE000ED04
NVIC_PENDSVSET EQU 0x10000000 LDR R0, =NVIC_INT_CTRL LDR R1, =NVIC_PENDSVSETSTR R1, [R0]BX LR
}int main(void)
{SetPendSVPro();LED_Init();uart_init(115200);printf("OS test\n");PSP_array[0] = ((unsigned int) task0_stack) + (sizeof task0_stack) - 16*4;//PSP_array中存储的为task0_stack数组的尾地址-16*4, 即task0_stack[1]的地址HW32_REG((PSP_array[0] + (14*4))) = (unsigned long) task0; /* PC *///task0的PC存储在task0_stack[1]地址+14*4, 即task0_stack[15]的地址中HW32_REG((PSP_array[0] + (15*4))) = 0x01000000; /* xPSR */PSP_array[1] = ((unsigned int) task1_stack) + (sizeof task1_stack) - 16*4;HW32_REG((PSP_array[1] + (14*4))) = (unsigned long) task1; /* PC */HW32_REG((PSP_array[1] + (15*4))) = 0x01000000; /* xPSR */ /* 任务0先执行 */curr_task = 0; /* 设置PSP指向任务0堆栈的栈顶 */__set_PSP((PSP_array[curr_task] + 16*4)); SysTick_Config(9000000);SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);//72/8=9MHZ /* 使用堆栈指针，非特权级状态 */__set_CONTROL(0x3);/* 改变CONTROL后执行ISB (architectural recommendation) */__ISB();/* 启动任务0 */task0(); //LED0=0;while(1);
}__asm void PendSV_Handler(void)
{ // 保存当前任务的寄存器内容MRS R0, PSP // 得到PSP R0 = PSP// xPSR, PC, LR, R12, R0-R3已自动保存STMDB R0!,{R4-R11}// 保存R4-R11共8个寄存器得到当前任务堆栈// 加载下一个任务的内容LDR R1,=__cpp(&curr_task)LDR R3,=__cpp(&PSP_array)LDR R4,=__cpp(&next_task)LDR R4,[R4] // 得到下一个任务的IDSTR R4,[R1] // 设置 curr_task = next_taskLDR R0,[R3, R4, LSL #2] // 从PSP_array中获取PSP的值LDMIA R0!,{R4-R11}// 将任务堆栈中的数值加载到R4-R11中//ADDS R0, R0, #0x20MSR PSP, R0 // 设置PSP指向此任务// ORR LR, LR, #0x04 BX LR // 返回// xPSR, PC, LR, R12, R0-R3会自动的恢复ALIGN 4
}void SysTick_Handler(void)
{LED0=!LED0;//位带操作if(curr_task==0)next_task=1;elsenext_task=0;TriggerPendSV();
}

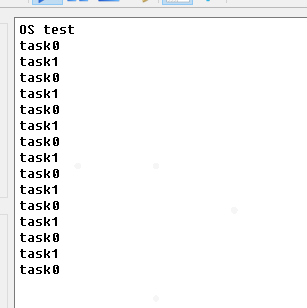

串口输出：
可以看到在任务0和任务1之间来回切换。
【FreeRTOS任务切换源码】
上下文(任务)切换被触发的场合大致分为：
● 可以执行一个系统调用
● 系统滴答定时器(SysTick)中断。
执行系统调用就是执行 FreeRTOS 系统提供的相关 API 函数，比如任务切换函数taskYIELD()，这些 API 函数和任务切换函数
taskYIELD()都统称为系统调用。
函数 taskYIELD()其实就是个宏，在文件 task.h 中有如下定义：
#define taskYIELD() portYIELD()
函数 portYIELD()也是个宏，在文件 portmacro.h 中有如下定义
#define portYIELD() \
{ \
portNVIC_INT_CTRL_REG = portNVIC_PENDSVSET_BIT; \ //通过向中断控制和壮态寄存器 ICSR 的 bit28 写入 1 挂起 PendSV 来启动 PendSV 中断。这样就可以在 PendSV 中断服务函数中进行任务切换了。
\
__dsb( portSY_FULL_READ_WRITE ); \
__isb( portSY_FULL_READ_WRITE ); \
}
中断级的任务切换函数为 portYIELD_FROM_ISR()，定义如下：
#define portYIELD_FROM_ISR( x ) portEND_SWITCHING_ISR( x )#define portEND_SWITCHING_ISR( xSwitchRequired ) \if( xSwitchRequired != pdFALSE ) portYIELD() //可以看出 portYIELD_FROM_ISR()最终也是通过调用函数 portYIELD()来完成任务切换的。
系统滴答定时器(SysTick)中断
void SysTick_Handler(void)
{if(xTaskGetSchedulerState()!=taskSCHEDULER_NOT_STARTED)//系统已经运行{xPortSysTickHandler();}
}
xPortSysTickHandler()源码如下：
void xPortSysTickHandler( void )
{vPortRaiseBASEPRI(); //关闭中断{if( xTaskIncrementTick() != pdFALSE ) //增加时钟计数器 xTickCount 的值{portNVIC_INT_CTRL_REG = portNVIC_PENDSVSET_BIT; //通过向中断控制和壮态寄存器 ICSR 的 bit28 写入 1 挂起 PendSV 来启动 PendSV 中断。这样就可以在 PendSV 中断服务函数中进行任务切换了。}}vPortClearBASEPRIFromISR(); //打开中断
}
真正的任务切换代码在PendSV中断函数中，
FreeRTOS做了如下函数重定义
#define xPortPendSVHandler PendSV_Handler
xPortPendSVHandler函数如下 (汇编 port.c)
__asm void xPortPendSVHandler( void )
{extern uxCriticalNesting;extern pxCurrentTCB;extern vTaskSwitchContext;PRESERVE8mrs r0, psp //读取进程栈指针，保存在寄存器 R0 里面。isbldr r3, =pxCurrentTCB //获取当前任务的任务控制块ldr r2, [r3] //接上，并将任务控制块的地址保存在寄存器 R2 里面tst r14, #0x10 //判断任务是否使用了 FPU，如果任务使用了 FPU 的话在进行任务切换的时候就it eq //需要将 FPU 寄存器 s16~s31 手动保存到任务堆栈中，其中 s0~s15 和 FPSCR 是自动保存的vstmdbeq r0!, {s16-s31} //保存 s16~s31 这 16 个 FPU 寄存器stmdb r0!, {r4-r11, r14} //保存 r4~r11 和 R14 这几个寄存器的值str r0, [r2] //将寄存器 R0 的值写入到寄存器 R2 所保存的地址中去，也就是将新的栈顶保存在任务控制块的第一个字段中。stmdb sp!, {r3} //将寄存器 R3 的值临时压栈，寄存器 R3 中保存了当前任务的任务控制块mov r0, #configMAX_SYSCALL_INTERRUPT_PRIORITY //关闭中断，进入临界区msr basepri, r0 //关闭中断，进入临界区dsbisbbl vTaskSwitchContext //调用函数 vTaskSwitchContext()，此函数用来获取下一个要运行的任务，并将pxCurrentTCB 更新为这个要运行的任务mov r0, #0 //打开中断，退出临界区。msr basepri, r0 //打开中断，退出临界区。ldmia sp!, {r3} //刚刚保存的寄存器 R3 的值出栈，恢复寄存器 R3 的值ldr r1, [r3] //获取新的要运行的任务的任务堆栈栈顶,ldr r0, [r1] //接上，并将栈顶保存在寄存器 R0 中ldmia r0!, {r4-r11, r14} //R4~R11,R14 出栈，也就是即将运行的任务的现场tst r14, #0x10 //判断即将运行的任务是否有使用到 FPU，如果有的话还需要手工恢复 FPU的 s16~s31 寄存器。it eq //同上vldmiaeq r0!, {s16-s31} //同上msr psp, r0 //更新进程栈指针 PSP 的值isbbx r14 //执行此行代码以后硬件自动恢复寄存器 R0~R3、R12、LR、PC 和 xPSR 的值，确定//异常返回以后应该进入处理器模式还是进程模式，使用主栈指针(MSP)还是进程栈指针(PSP)。//很明显这里会进入进程模式，并且使用进程栈指针(PSP)，寄存器 PC 值会被恢复为即将运行的//任务的任务函数，新的任务开始运行！至此，任务切换成功。
}
参考：
https://www.cnblogs.com/WeyneChen/p/4891885.html
https://www.cnblogs.com/god-of-death/p/14856578.html
