在本教程中，了解计算机视觉中使用的流行色彩空间，并将其用于基于颜色的分割。

使用OpenCV色彩空间

• 不同的颜色空间
• • RGB颜色空间
  • LAB颜色空间
  • YCrCB 颜色空间
  • HSV颜色空间
• 如何使用这些颜色空间进行分割
• • 简单方法

• 首先，我们将了解如何在OpenCV中读取图像并将其转换为不同的颜色空间，并了解每个颜色空间的不同通道为我们提供了哪些新信息。
• 我们将应用掩码，来做一个简单的颜色分割算法，在算法中使用系统的方法来选择指定的颜色：1.正确的颜色空间。2.分割的正确阈值。

不同的颜色空间

在本节中，将介绍计算机视觉中使用的一些重要颜色空间。

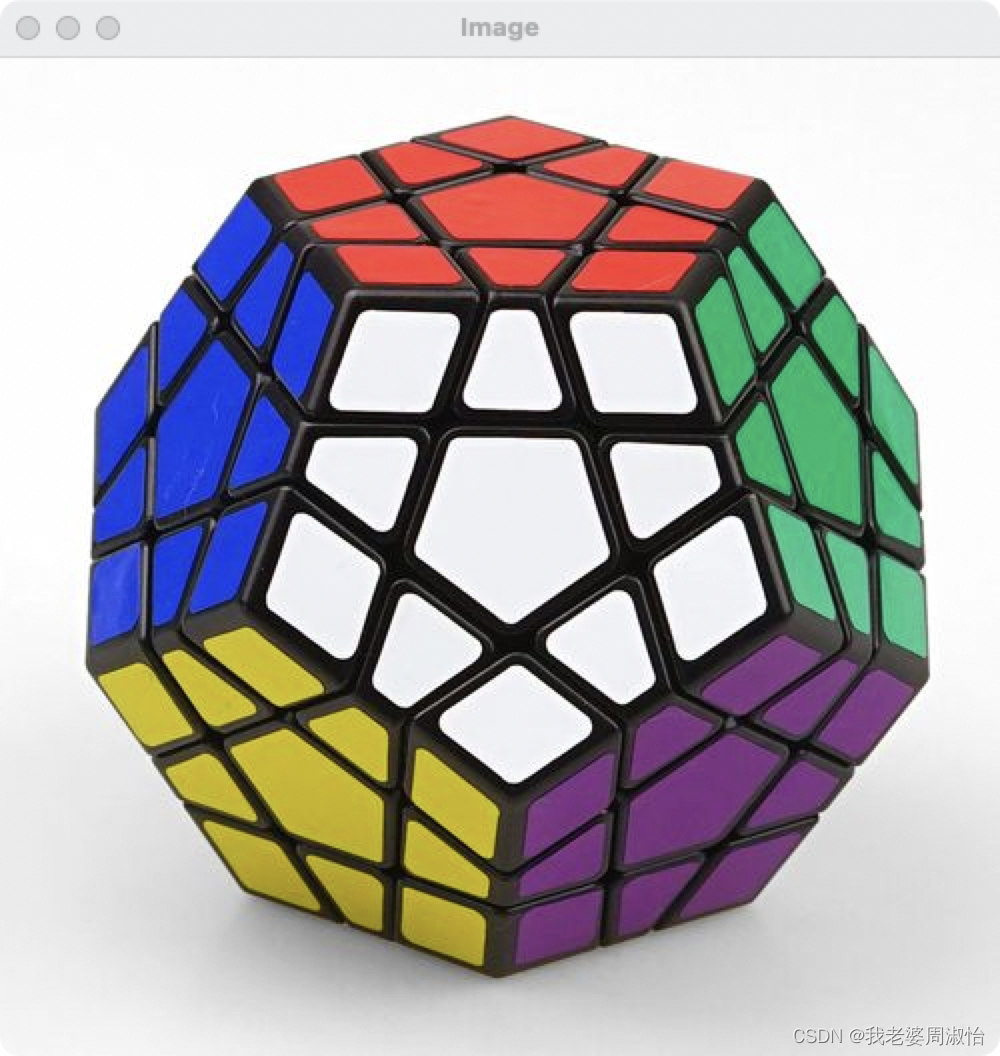

通过加载一个立方体的图像。将讲解不同的颜色空间。

首先是，Opencv默认情况下，它将以BGR格式加载。我们可以使用OpenCV函数cvtColor()在不同的颜色空间之间进行转换，稍后将显示。

Python

#python
img = cv2.imread('cube.jpg')

C++

img = cv::imread('cube.jpg')

RGB颜色空间

RGB颜色空间具有以下属性

• 它是一个加法颜色空间，其中颜色是通过红色、绿色和蓝色值的线性组合获得的。
• 这三个通道与撞击表面的光量相关。

让我们将这两个图像分成R、G和B分量，并观察它们，以获得对颜色空间的更多了解。

LAB颜色空间

Lab颜色空间有三个通道

1. L–亮度（强度）
2. a–颜色成分范围从绿色到红色
3. b–从蓝色到黄色的颜色成分

Lab颜色空间与RGB颜色空间非常不同。在RGB颜色空间中，颜色信息被分成三个通道，但相同的三个通道也编码亮度信息。但在Lab颜色空间中，L通道独立于颜色信息，仅对亮度进行编码。其他两个通道编码颜色。

它具有以下属性。

• 感知均匀的颜色空间，近似于我们感知颜色的方式。
• 独立于设备（捕获或显示）。
• 在Adobe Photoshop中广泛使用。
• 与RGB颜色空间相关的是一个复杂的变换方程。

让我们看看Lab颜色空间中的两幅图像，它们被分成三个通道。

Python

#python
LAB = cv2.cvtColor(img, cv2.COLOR_BGR2LAB)

C++

//C++
cv::cvtColor(img, LAB, cv::COLOR_BGR2LAB);

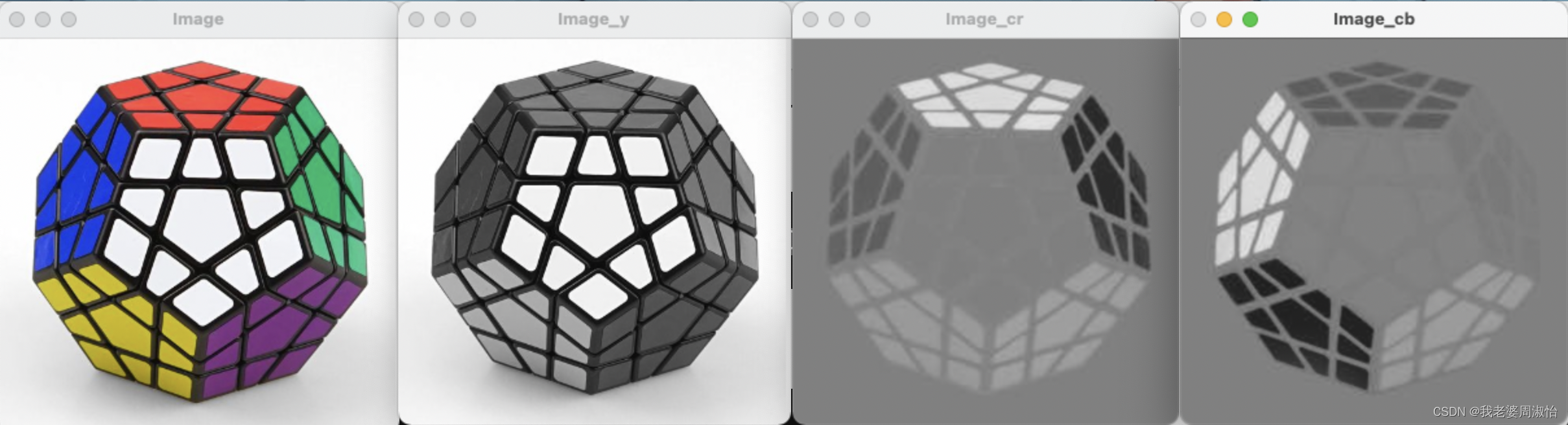

YCrCB 颜色空间

YCrCb颜色空间源自RGB颜色空间，具有以下三种通道。

1. 从RGB获得的亮度经过Y–伽马校正后的分量。
2. Cr=R–Y（红色分量距离Luminance距离）。
3. Cb=B–Y（蓝色分量距离Luminance距离）。

此颜色空间具有以下属性。

• 将亮度和色度分量分离到不同的通道中。
• 主要用于电视传输的压缩（Cr和Cb成分）。

Python

#python
YCB = cv2.cvtColor(img, cv2.COLOR_BGR2YCrCb)

C++

//C++
cv::cvtColor(img, YCB, cv::COLOR_BGR2YCrCb);

HSV颜色空间

HSV颜色空间包含以下三个通道

• H–色调（颜色波长）。
• S–饱和度（颜色的纯度/色调）。
• V–值（强度）。

其中H通道可以用它来描述颜色最为直观

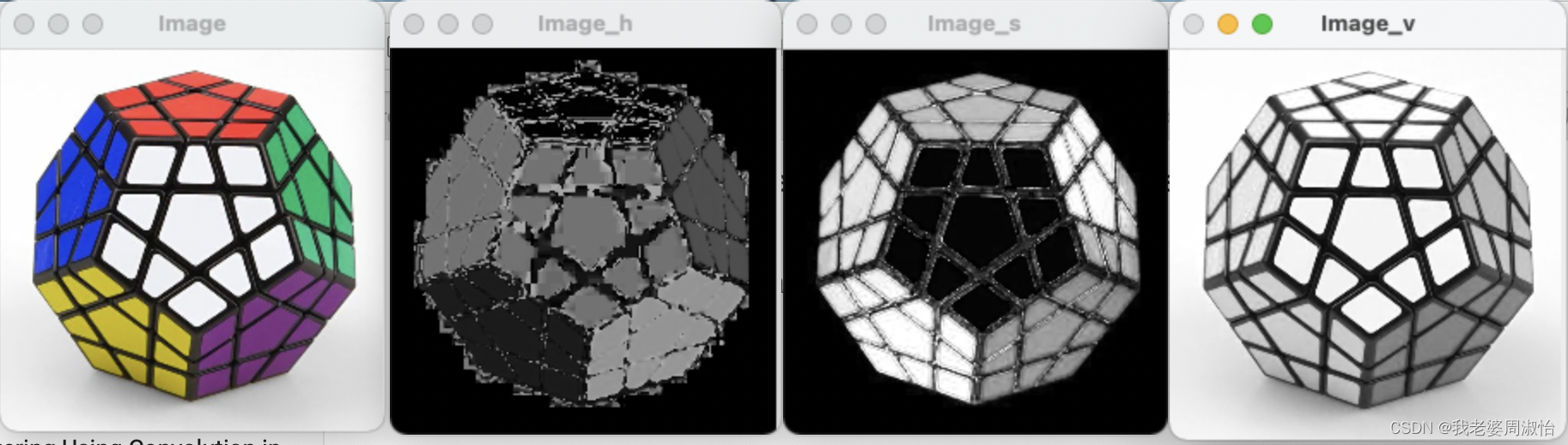

魔方图像的H、S和V分量如下所示。
Python

#python
hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)

C++

//C++
cv::cvtColor(img,hsv, cv::COLOR_BGR2HSV);

如何使用这些颜色空间进行分割

简单方法

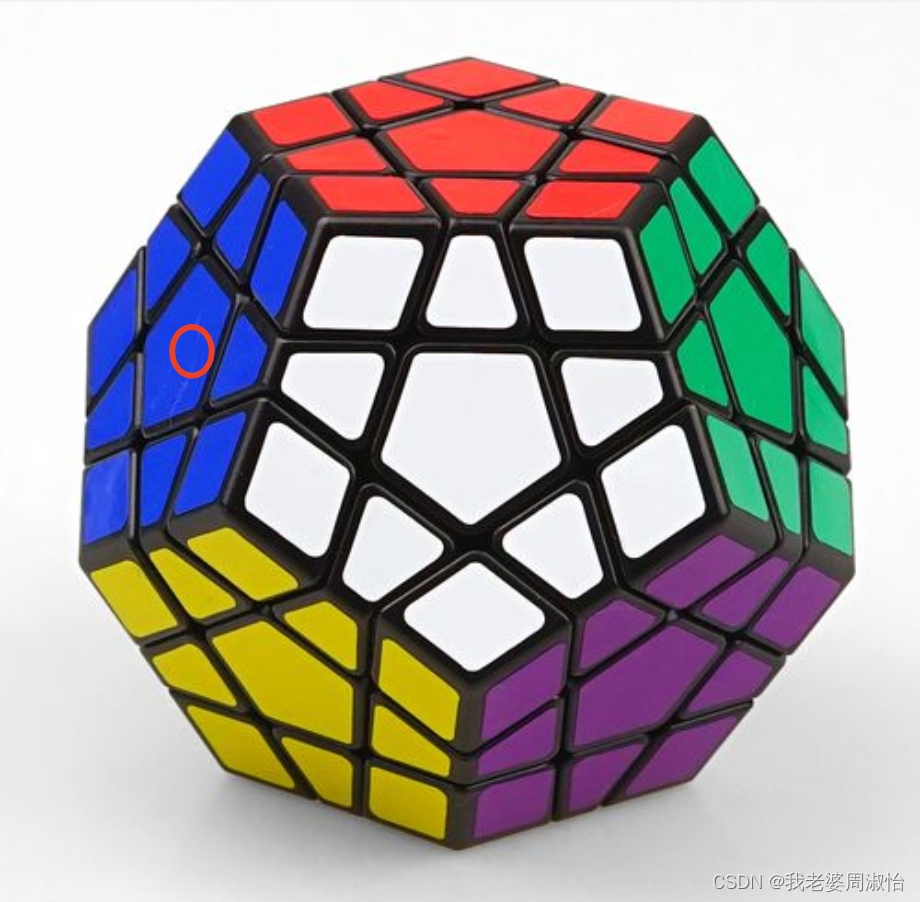

现在我们已经对不同的颜色空间有了一些了解，让我们首先尝试使用它们来检测立方体中的蓝色。

应用阈值进行分割
从图像中所有像素，提取值接近蓝色的像素。我们可以设定一个蓝色颜色范围，来更可能获取到所有的蓝色像素

再使用opencv.inRange()函数查找这个范围内所有的像素，再使用bitwise_and运算从图像中获取这部分像素。（也就是除蓝色范围内的所有像素，其他所有内容去掉）

还要注意，为了将一个像素转换为另一个颜色空间，我们首先需要将1D矩阵转换为3D矩阵。

Python

import cv2
import  numpy as npbright = cv2.imread('data/cube.jpg')
brightLAB = cv2.cvtColor(bright, cv2.COLOR_BGR2LAB)
brightYCB = cv2.cvtColor(bright, cv2.COLOR_BGR2YCrCb)
brightHSV = cv2.cvtColor(bright, cv2.COLOR_BGR2HSV)bgr = [255, 50, 50]
thresh = 50minBGR = np.array([bgr[0] - thresh, bgr[1] - thresh, bgr[2] - thresh])
maxBGR = np.array([bgr[0] + thresh, bgr[1] + thresh, bgr[2] + thresh])maskBGR = cv2.inRange(bright,minBGR,maxBGR)
resultBGR = cv2.bitwise_and(bright, bright, mask = maskBGR)#convert 1D array to 3D, then convert it to HSV and take the first element
# this will be same as shown in the above figure [65, 229, 158]
hsv = cv2.cvtColor( np.uint8([[bgr]] ), cv2.COLOR_BGR2HSV)[0][0]minHSV = np.array([hsv[0] - thresh, hsv[1] - thresh, hsv[2] - thresh])
maxHSV = np.array([hsv[0] + thresh, hsv[1] + thresh, hsv[2] + thresh])maskHSV = cv2.inRange(brightHSV, minHSV, maxHSV)
resultHSV = cv2.bitwise_and(brightHSV, brightHSV, mask = maskHSV)#convert 1D array to 3D, then convert it to YCrCb and take the first element
ycb = cv2.cvtColor( np.uint8([[bgr]] ), cv2.COLOR_BGR2YCrCb)[0][0]minYCB = np.array([ycb[0] - thresh, ycb[1] - thresh, ycb[2] - thresh])
maxYCB = np.array([ycb[0] + thresh, ycb[1] + thresh, ycb[2] + thresh])maskYCB = cv2.inRange(brightYCB, minYCB, maxYCB)
resultYCB = cv2.bitwise_and(brightYCB, brightYCB, mask = maskYCB)#convert 1D array to 3D, then convert it to LAB and take the first element
lab = cv2.cvtColor( np.uint8([[bgr]] ), cv2.COLOR_BGR2LAB)[0][0]minLAB = np.array([lab[0] - thresh, lab[1] - thresh, lab[2] - thresh])
maxLAB = np.array([lab[0] + thresh, lab[1] + thresh, lab[2] + thresh])maskLAB = cv2.inRange(brightLAB, minLAB, maxLAB)

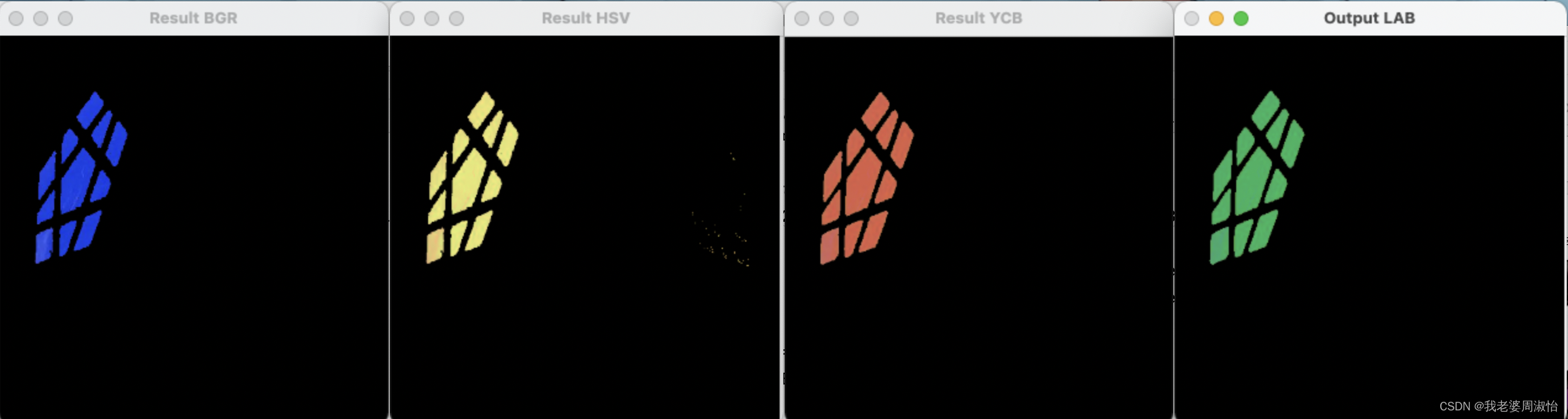

resultLAB = cv2.bitwise_and(brightLAB, brightLAB, mask = maskLAB)cv2.imshow("Result BGR", resultBGR)
cv2.imshow("Result HSV", resultHSV)
cv2.imshow("Result YCB", resultYCB)
cv2.imshow("Output LAB", resultLAB)
cv2.waitKey(0)
cv2.destroyAllWindows()

C++

//C++ code
cv::Vec3b bgrPixel(255, 50, 50);
// Create Mat object from vector since cvtColor accepts a Mat object
Mat3b bgr (bgrPixel);//Convert pixel values to other color spaces.
Mat3b hsv,ycb,lab;
cvtColor(bgr, ycb, COLOR_BGR2YCrCb);
cvtColor(bgr, hsv, COLOR_BGR2HSV);
cvtColor(bgr, lab, COLOR_BGR2Lab);
//Get back the vector from Mat
Vec3b hsvPixel(hsv.at(0,0));
Vec3b ycbPixel(ycb.at(0,0));
Vec3b labPixel(lab.at(0,0));int thresh = 50;cv::Scalar minBGR = cv::Scalar(bgrPixel.val[0] - thresh, bgrPixel.val[1] - thresh, bgrPixel.val[2] - thresh)
cv::Scalar maxBGR = cv::Scalar(bgrPixel.val[0] + thresh, bgrPixel.val[1] + thresh, bgrPixel.val[2] + thresh) cv::Mat maskBGR, resultBGR;
cv::inRange(bright, minBGR, maxBGR, maskBGR);
cv::bitwise_and(bright, bright, resultBGR, maskBGR);cv::Scalar minHSV = cv::Scalar(hsvPixel.val[0] - thresh, hsvPixel.val[1] - thresh, hsvPixel.val[2] - thresh)
cv::Scalar maxHSV = cv::Scalar(hsvPixel.val[0] + thresh, hsvPixel.val[1] + thresh, hsvPixel.val[2] + thresh) cv::Mat maskHSV, resultHSV;
cv::inRange(brightHSV, minHSV, maxHSV, maskHSV);
cv::bitwise_and(brightHSV, brightHSV, resultHSV, maskHSV);cv::Scalar minYCB = cv::Scalar(ycbPixel.val[0] - thresh, ycbPixel.val[1] - thresh, ycbPixel.val[2] - thresh)
cv::Scalar maxYCB = cv::Scalar(ycbPixel.val[0] + thresh, ycbPixel.val[1] + thresh, ycbPixel.val[2] + thresh) cv::Mat maskYCB, resultYCB;
cv::inRange(brightYCB, minYCB, maxYCB, maskYCB);
cv::bitwise_and(brightYCB, brightYCB, resultYCB, maskYCB);cv::Scalar minLAB = cv::Scalar(labPixel.val[0] - thresh, labPixel.val[1] - thresh, labPixel.val[2] - thresh)
cv::Scalar maxLAB = cv::Scalar(labPixel.val[0] + thresh, labPixel.val[1] + thresh, labPixel.val[2] + thresh) cv::Mat maskLAB, resultLAB;
cv::inRange(brightLAB, minLAB, maxLAB, maskLAB);
cv::bitwise_and(brightLAB, brightLAB, resultLAB, maskLAB);cv2::imshow("Result BGR", resultBGR)
cv2::imshow("Result HSV", resultHSV)
cv2::imshow("Result YCB", resultYCB)
cv2::imshow("Output LAB", resultLAB)

我们也可以设计一个GUI，通过人工调节颜色的范围来观察图像中的变化，获取想要的 颜色

python代码如下：

import cv2
import numpy as np
import os#定义HSV滑块的值
def empty(a):h_min = cv2.getTrackbarPos("Hue Min","TrackBars")h_max = cv2.getTrackbarPos("Hue Max", "TrackBars")s_min = cv2.getTrackbarPos("Sat Min", "TrackBars")s_max = cv2.getTrackbarPos("Sat Max", "TrackBars")v_min = cv2.getTrackbarPos("Val Min", "TrackBars")v_max = cv2.getTrackbarPos("Val Max", "TrackBars")print(h_min, h_max, s_min, s_max, v_min, v_max)return h_min, h_max, s_min, s_max, v_min, v_max#图片拼接，将4张图片拼接到一起
def stackImages(scale,imgArray):rows = len(imgArray)cols = len(imgArray[0])rowsAvailable = isinstance(imgArray[0], list)width = imgArray[0][0].shape[1]height = imgArray[0][0].shape[0]if rowsAvailable:for x in range ( 0, rows):for y in range(0, cols):if imgArray[x][y].shape[:2] == imgArray[0][0].shape [:2]:imgArray[x][y] = cv2.resize(imgArray[x][y], (0, 0), None, scale, scale)else:imgArray[x][y] = cv2.resize(imgArray[x][y], (imgArray[0][0].shape[1], imgArray[0][0].shape[0]), None, scale, scale)if len(imgArray[x][y].shape) == 2: imgArray[x][y]= cv2.cvtColor( imgArray[x][y], cv2.COLOR_GRAY2BGR)imageBlank = np.zeros((height, width, 3), np.uint8)hor = [imageBlank]*rowshor_con = [imageBlank]*rowsfor x in range(0, rows):hor[x] = np.hstack(imgArray[x])ver = np.vstack(hor)else:for x in range(0, rows):if imgArray[x].shape[:2] == imgArray[0].shape[:2]:imgArray[x] = cv2.resize(imgArray[x], (0, 0), None, scale, scale)else:imgArray[x] = cv2.resize(imgArray[x], (imgArray[0].shape[1], imgArray[0].shape[0]), None,scale, scale)if len(imgArray[x].shape) == 2: imgArray[x] = cv2.cvtColor(imgArray[x], cv2.COLOR_GRAY2BGR)hor= np.hstack(imgArray)ver = horreturn verroot = os.path.dirname(os.path.dirname(os.path.abspath(__file__)))
path = os.path.join(root,'data/cube.jpg')
cv2.namedWindow("TrackBars")
# 创建一个窗口，放置6个滑动条rackBars")
cv2.resizeWindow("TrackBars",640,240)
cv2.createTrackbar("Hue Min","TrackBars",0,179,empty)
cv2.createTrackbar("Hue Max","TrackBars",19,179,empty)
cv2.createTrackbar("Sat Min","TrackBars",110,255,empty)
cv2.createTrackbar("Sat Max","TrackBars",240,255,empty)
cv2.createTrackbar("Val Min","TrackBars",153,255,empty)
cv2.createTrackbar("Val Max","TrackBars",255,255,empty)while True:img = cv2.imread(path)imgHSV = cv2.cvtColor(img,cv2.COLOR_BGR2HSV)# 调用回调函数，获取滑动条的值h_min = cv2.getTrackbarPos("Hue Min","TrackBars")h_max = cv2.getTrackbarPos("Hue Max", "TrackBars")s_min = cv2.getTrackbarPos("Sat Min", "TrackBars")s_max = cv2.getTrackbarPos("Sat Max", "TrackBars")v_min = cv2.getTrackbarPos("Val Min", "TrackBars")v_max = cv2.getTrackbarPos("Val Max", "TrackBars")h_min, h_max, s_min, s_max, v_min, v_max = empty(0)lower = np.array([h_min,s_min,v_min])upper = np.array([h_max,s_max,v_max])# 获得指定颜色范围内的掩码mask = cv2.inRange(imgHSV,lower,upper)# 对原图图像进行按位与的操作，掩码区域保留imgResult = cv2.bitwise_and(img,img,mask=mask)# cv2.imshow("Original",img)# cv2.imshow("HSV",imgHSV)# cv2.imshow("Mask", mask)# cv2.imshow("Result", imgResult)imgStack = stackImages(0.6,([img,imgHSV],[mask,imgResult]))cv2.imshow("Stacked Images", imgStack)cv2.waitKey(1)
