动态路由协议RIP
创始人
2024-04-21 18:12:39
0

数据来源

 一、动态路由

基于某种协议实现

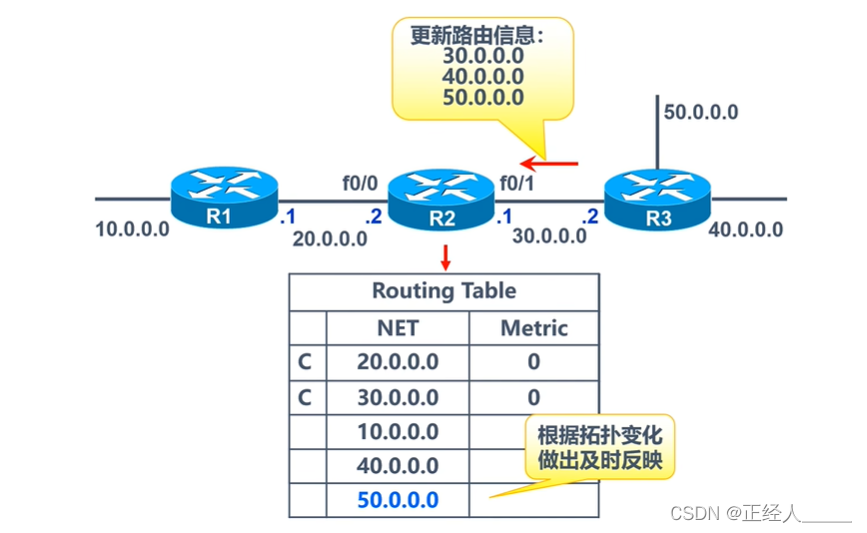

1)动态路由拓补图

2)动态路由特点

  • 减少了管理任务
  • 占用了网络带宽

3)动态路由协议概述

        路由器之间用来交换信息的语言

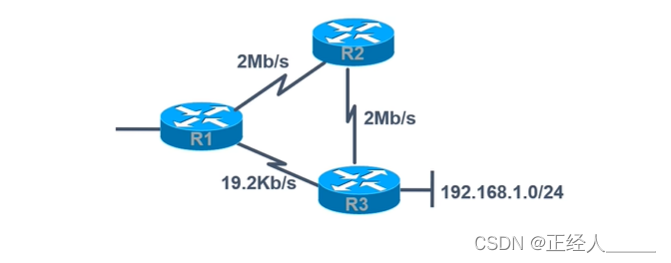

4)度量值

        跳数、带宽、负载、时延、可靠性、成本

        跳数:经过一个路由器就是一跳,两个就是两跳

 5)收敛

        使所有路由表都达到一致状态的过程(当所有路由器都学习到了所有路由条目,就可以说是收敛完成)

6)静态路由与动态路由的比较

        网络中静态路由和动态路由互相补充

7)对路由协议的分类

距离矢量路由协议

  • 依据从源网络到目标网络所经过的路由器的个数选择路由
  • RIP、IGRP

RIP是距离-矢量路由选择协议

RIP的基本概念

  • 定期更新(间隔:30s)
  • 邻居
  • 广播更新
  • 全路由表更新

链路状态路由协议

  • 综合考虑从源网络到目标网络的各条路径的情况选择路由
  • OSPF、IS-IS

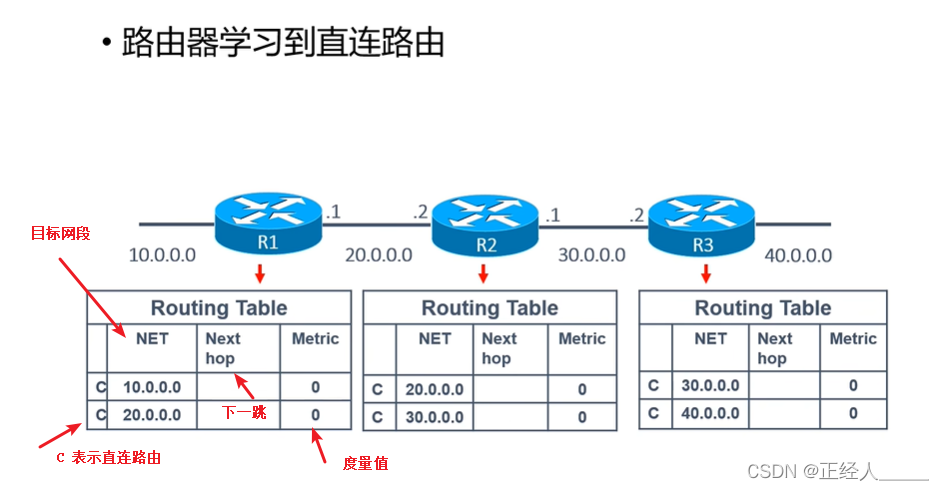

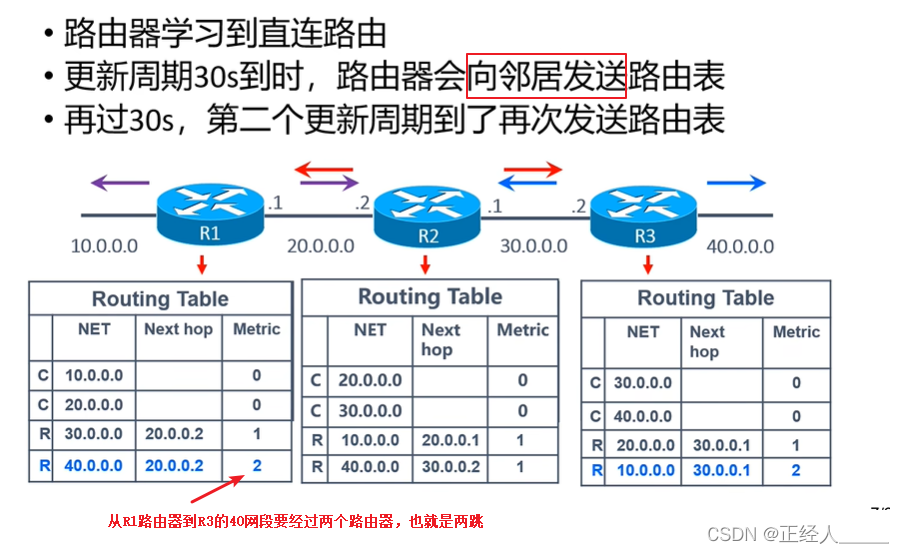

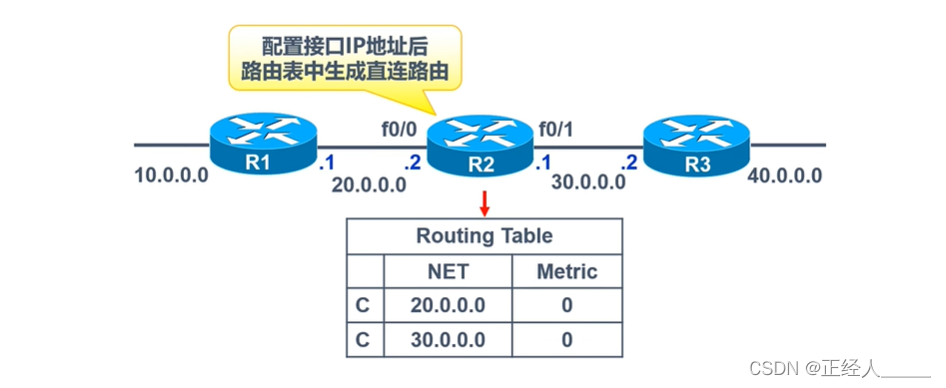

8)动态路由学习路由条目的完整学习过程

RIP度量值为跳数

        最大跳数为15跳,16跳为不可达

RIP更新时间

        每隔30s发送路由更新消息,UDP520端口

RIP路由更新消息

        发送整个路由表信息

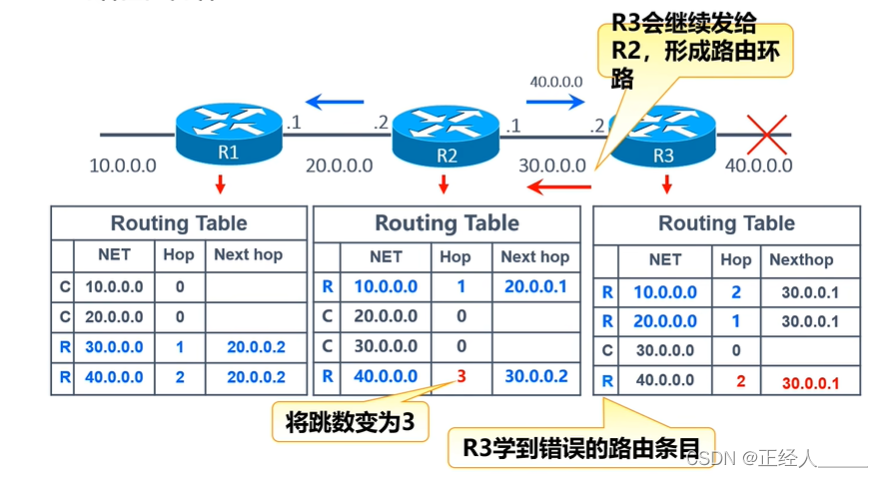

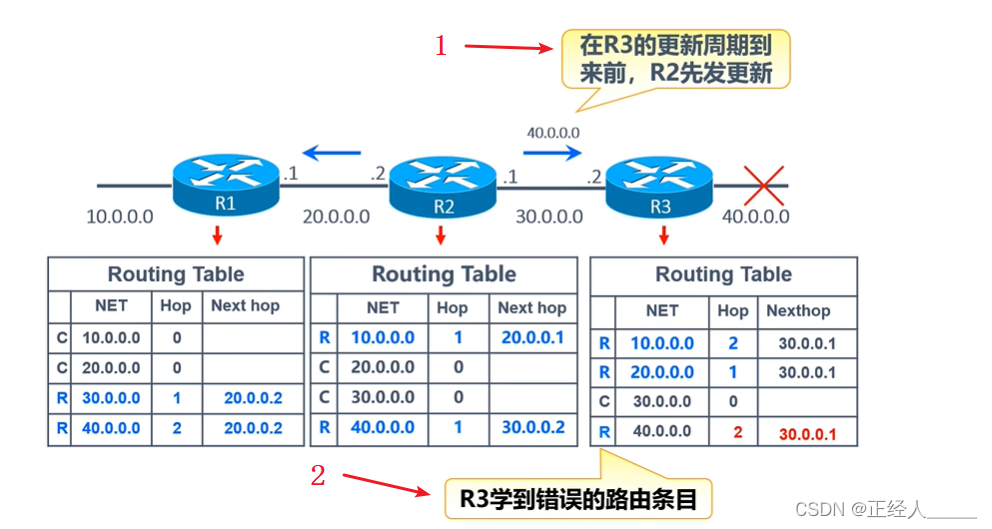

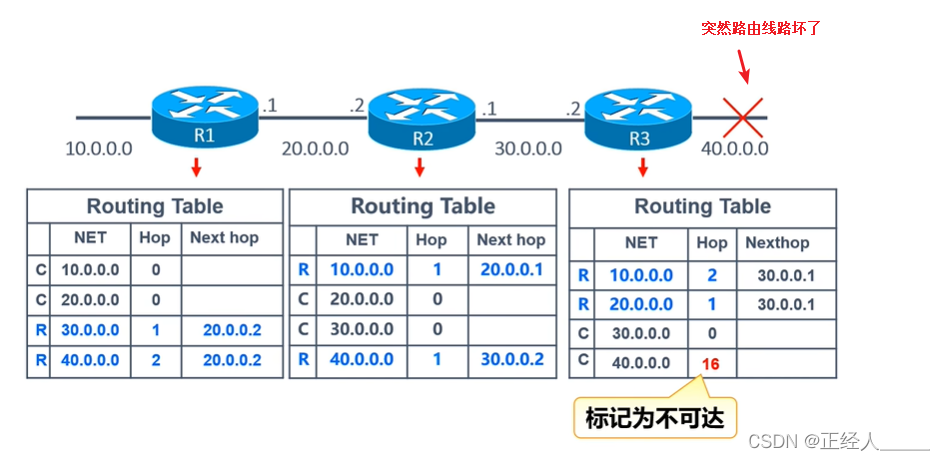

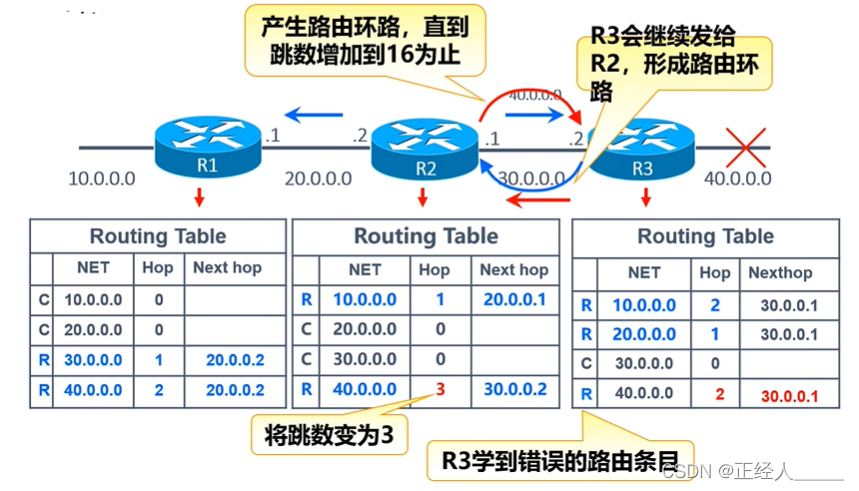

 9)路由环路

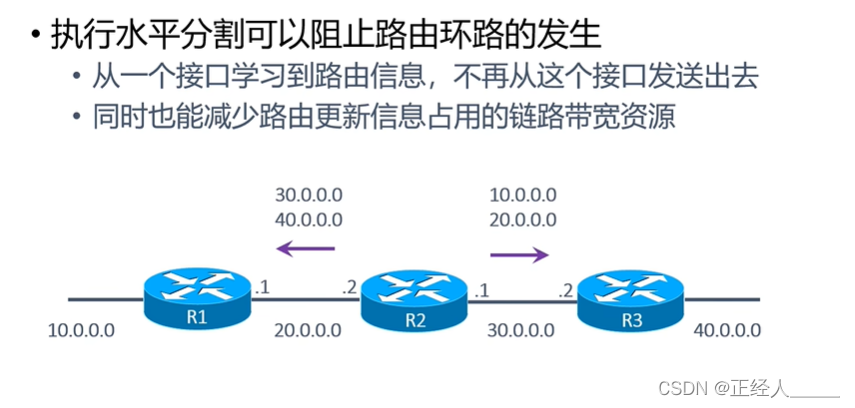

水平分割是默认开启的,不用手动配置

二、实验

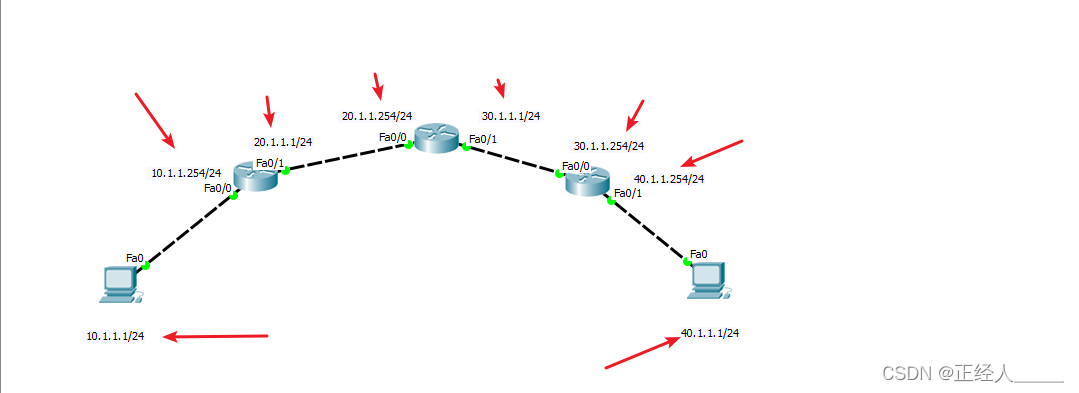

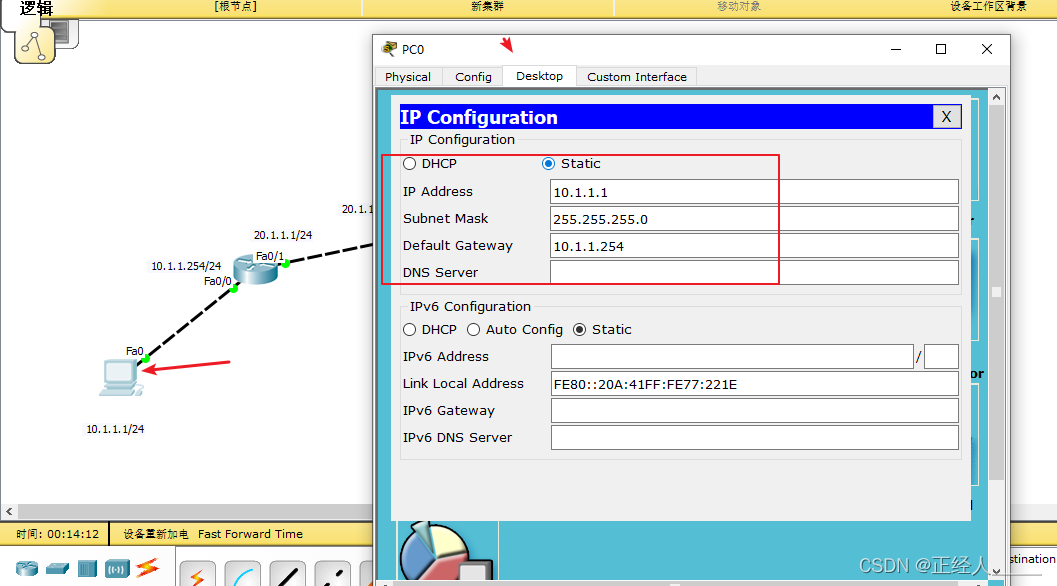

        1)配置给PC和路由器配置IP

   配置路由器的命令:

                en                                                                                          # 进入特权模式

                conf t                                                                                     # 进入全局配置模式

                int  Fa0/x                                                                                # 进入需要配置的端口

                ip add ip地址 子网掩码(/24就是3个255,255.255.255.0) # 配置IP

                no shut                                                                                    # 开启端口

                exit                                                                                          # 退到上一级

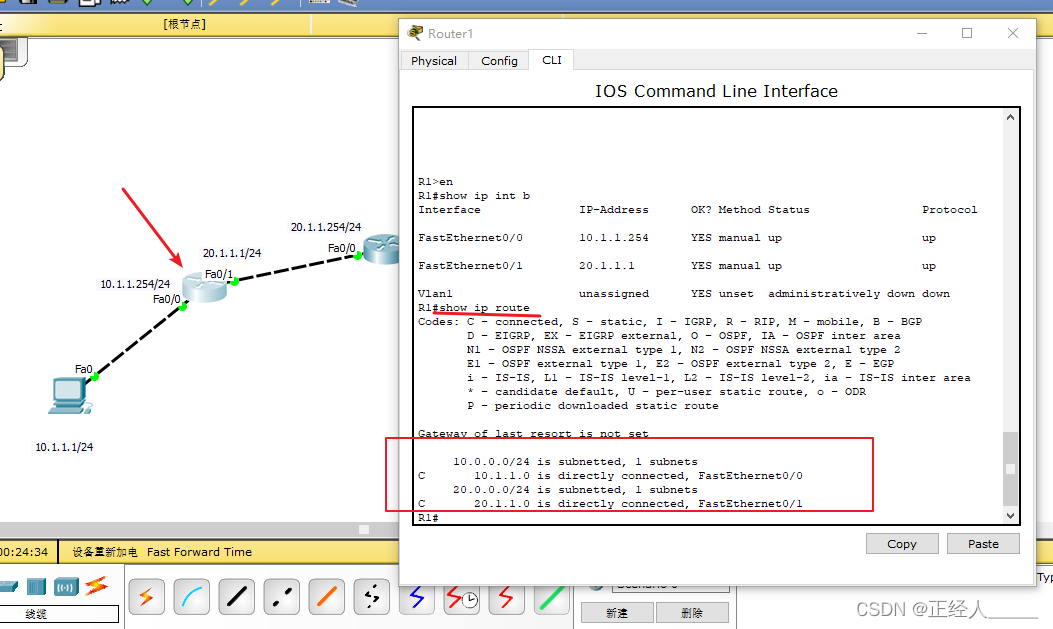

现在的路由表都是直连的

         2)配置动态路由

                en                                                                                          # 进入特权模式

                conf t                                                                                     # 进入全局配置模式

                router  rip                   # 起个rip路由协议

                version                  # 使用rip协议的版本2,版本1路由器交流时默认不发送子网掩码

                no auto-summary    # 告诉路由器不要自动汇总(这条命令不设置路由器学到的其他路由的路由条目会被汇总,目标网段的子网掩码会被改变比如学到的是 /24,最终应用到自己身上的是/8 )

                network 10.0.0.0       # 激活10网段的接口作用是告诉路由器交流是的广播应该往那个方向发送,这里的网段的写法是按照IP地址的分类方式来写的,也就是说只认IP的第一位,如:192.168.1.254 ,那只需写192.0.0.0即可

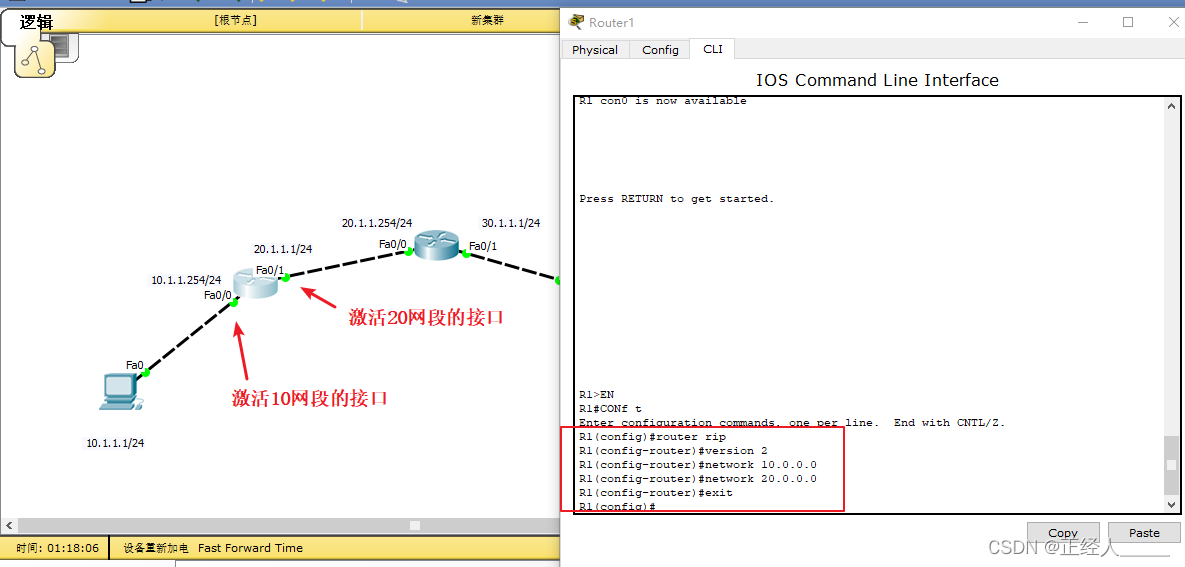

        配置第一个路由器

        en                                 # 进入特权模式

        conf t                           # 进入全局配置模式

        router  rip                   # 起个rip路由协议

        version                  # 使用rip协议的版本2

        no auto-summary    # 告诉路由器不要自动汇总

        network 10.0.0.0       # 激活10网段的接口

        network 20.0.0.0       # 激活20网段的接口



        配置第二个路由器

        en                                 # 进入特权模式

        conf t                           # 进入全局配置模式

        router  rip                   # 起个rip路由协议

        version                  # 使用rip协议的版本2

        no auto-summary    # 告诉路由器不要自动汇总

        network 20.0.0.0       # 激活20网段的接口

        network 30.0.0.0       # 激活30网段的接口

        配置第二个路由器

        en                                 # 进入特权模式

        conf t                           # 进入全局配置模式

        router  rip                   # 起个rip路由协议

        version                  # 使用rip协议的版本2

        no auto-summary    # 告诉路由器不要自动汇总

        network 30.0.0.0       # 激活10网段的接口

        network 40.0.0.0       # 激活20网段的接口

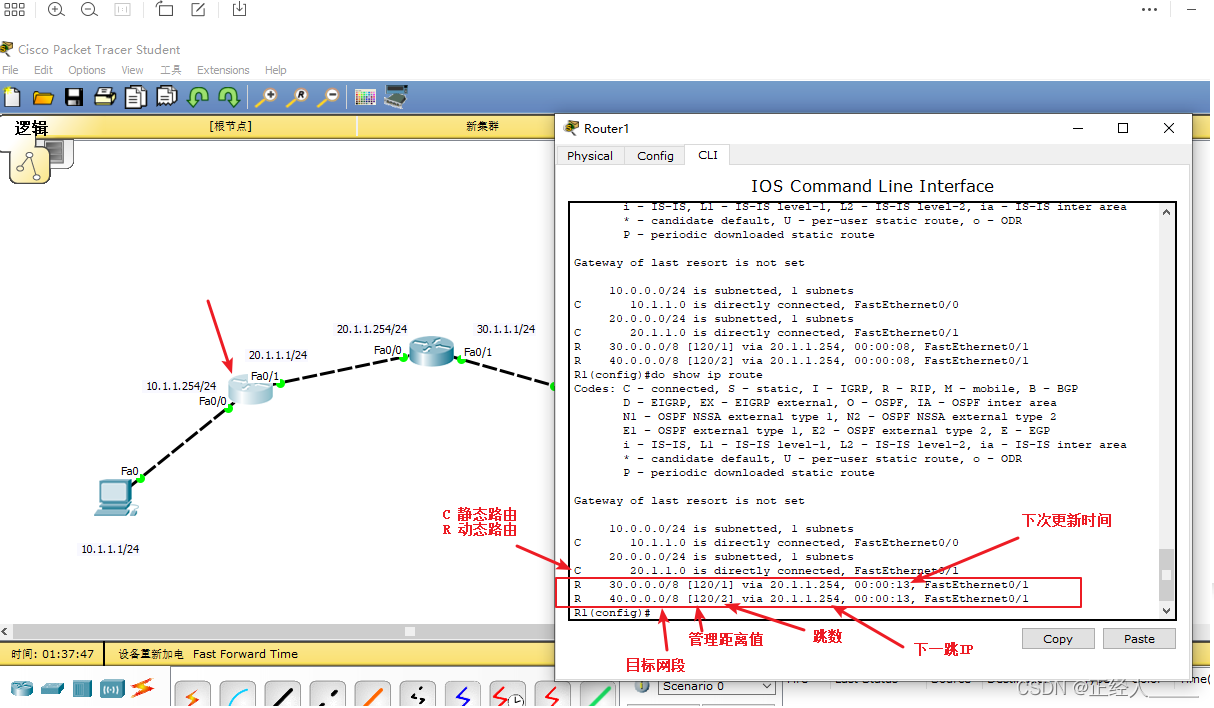

配置完之后可以查看路由表检查一下,命令:do show ip route  # 如果是特权模式下不用加do

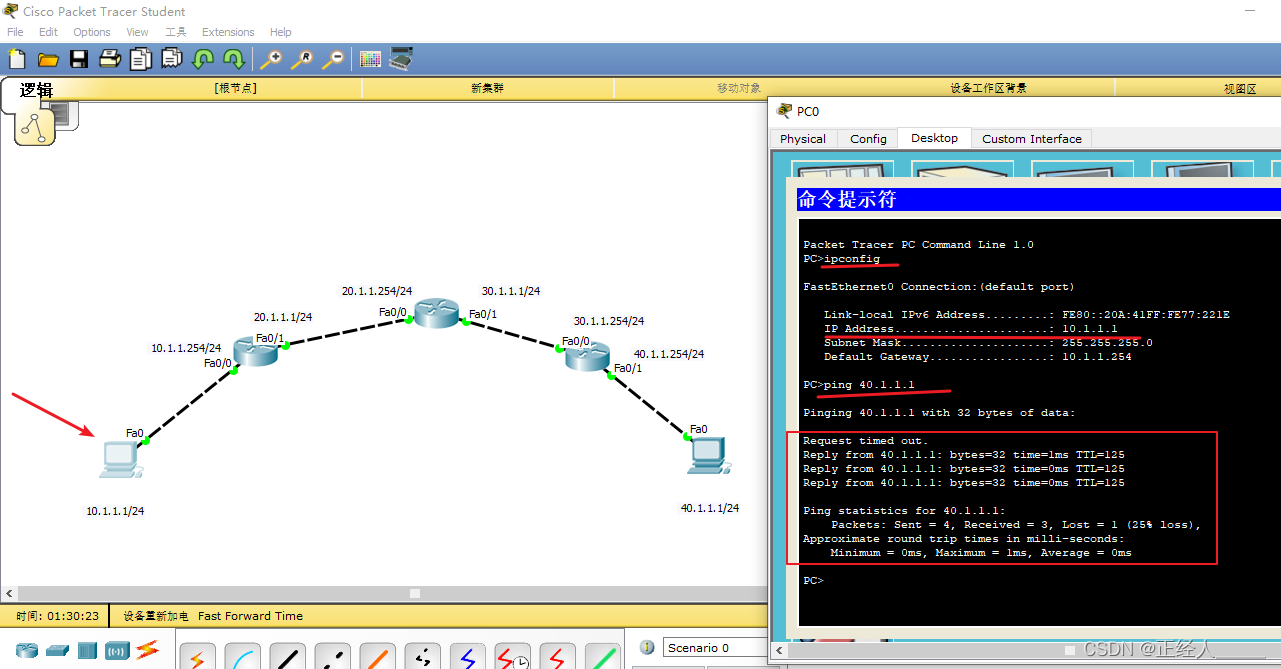

 使用一台PC  ping一下另一台pc测试网络连通性,命令:ping 目标网段
