1 概述

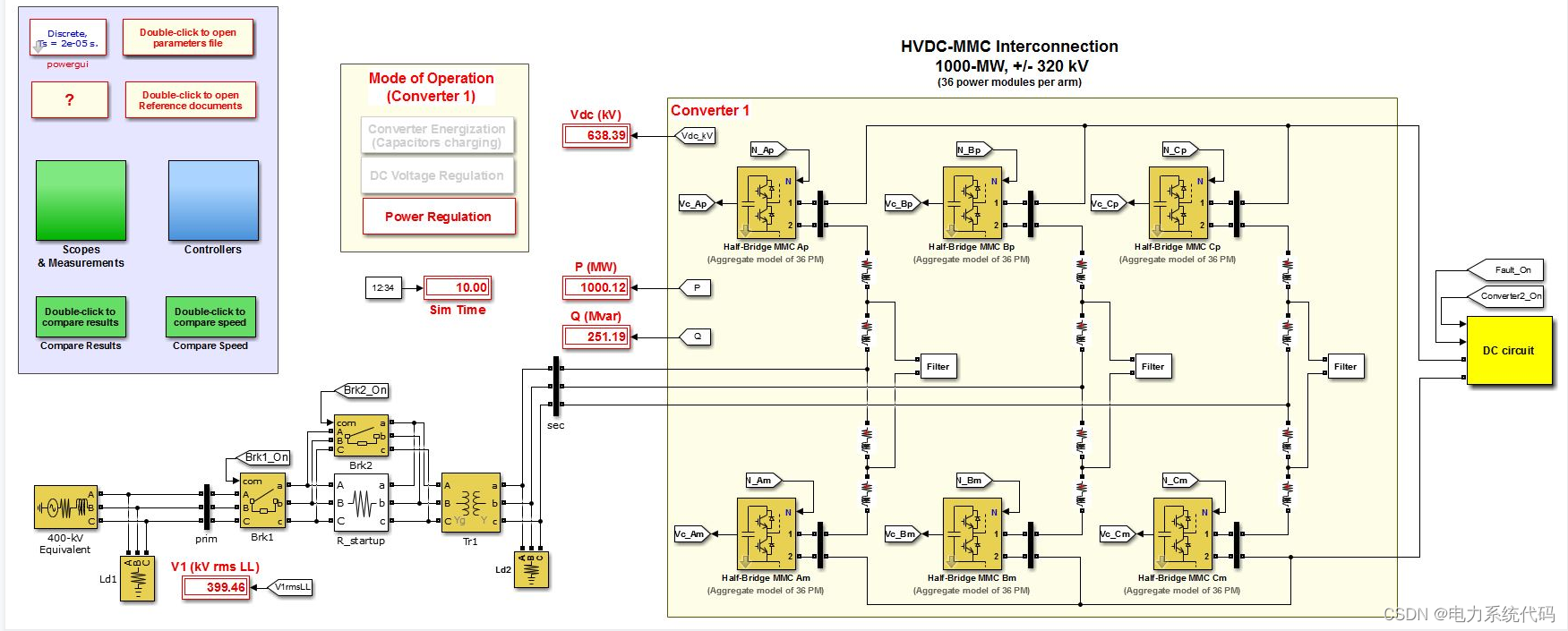

1000 MW HVDC-MMC 互连的 SPS 模型。本文基于模块化多电平转换器 (MMC) 技术的电压源转换器 (VSC) 的高压直流 (HVDC) 互连的 SimPowerSystems (SPS) 模型。 SPS 仿真通过使用聚合 MMC 模型进行了优化。

直流输电线路正成为国家间电力交换和可再生能源（水力发电厂、海上风力发电厂和太阳能发电厂）向电网输送电力的首选方式。其中一些系统目前正在运行，例如Dolwin1项目（海上风电HVDC链路），或计划用于未来的项目，如Northern Pass（加拿大-美国1090-MW直流链路）。

本文案例将说明目前使用的一种典型VSC拓扑：模块化多电平转换器（MMC）技术。在该示例中，MMC转换器使用聚合模型来实现，以模拟每臂 36 个电源模块。通过该聚合模型，可以很好地描述控制系统动力学、变流器谐波和循环电流现象。然而，只有一个虚拟电容器来代表手臂的 36 个电容器，该模型假设所有电源模块的电容器电压是均衡的。聚合模型的运行速度比详细模型要快得多，模型将详细为每个单独的电源模块使用两个开关设备和一个电容器。这种聚合模型也非常适合实时仿真。

模拟本文SPS模型10秒钟，可以观察启动（电容器充电）、电压调节和功率调节期间的互连操作。还提供了该聚合模型与SPS详细模型之间的比较。

2 主要模块说明

2.1 简化电网

电网使用 400 kV、50 Hz 等效电压和两个断路器为转换器 1 供电.

2.2 转换器 1

转换器 1 使用 6 个半桥 MMC 模块实现，每个模块代表 36 个电源模块。此自定义 SPS 模块使用开关功能模型，其中仅使用一个等效模块来表示所有电源模块。控制信号是一个二元向量 [Nin, Nbl]，其中 Nin 表示插入模块的数量，Nbl 表示处于阻塞状态的模块数量。输出 Vc（电容器电压）只有一个元素，并给出电容器模块的平均值。

2.3 直流电路

在直流电路子系统中，将会发现电缆的简化模型，以及使用直流电源和理想开关建模的第二个转换器。您还将找到一个开关，用于在电缆上应用故障。

2.4 控制器

控制器子系统包含操作互连所需的各种控制系统。它包括以下子系统：有功和无功功率调节器-直流电压调节器-带前馈的dq电流调节器-PLL和测量子系统-用于控制转换器1（Converter1 ）半桥MMC的PWM发电机。在文件夹中还可以找到对转换器1的各种操作模式进行编程的排序器区域。

2.5 示波器和测量

该子系统包含用于在仿真期间观察多个信号的所有示波器。功率和基波电压计算也在子系统中进行。

3 讲解

3.1 参数设置

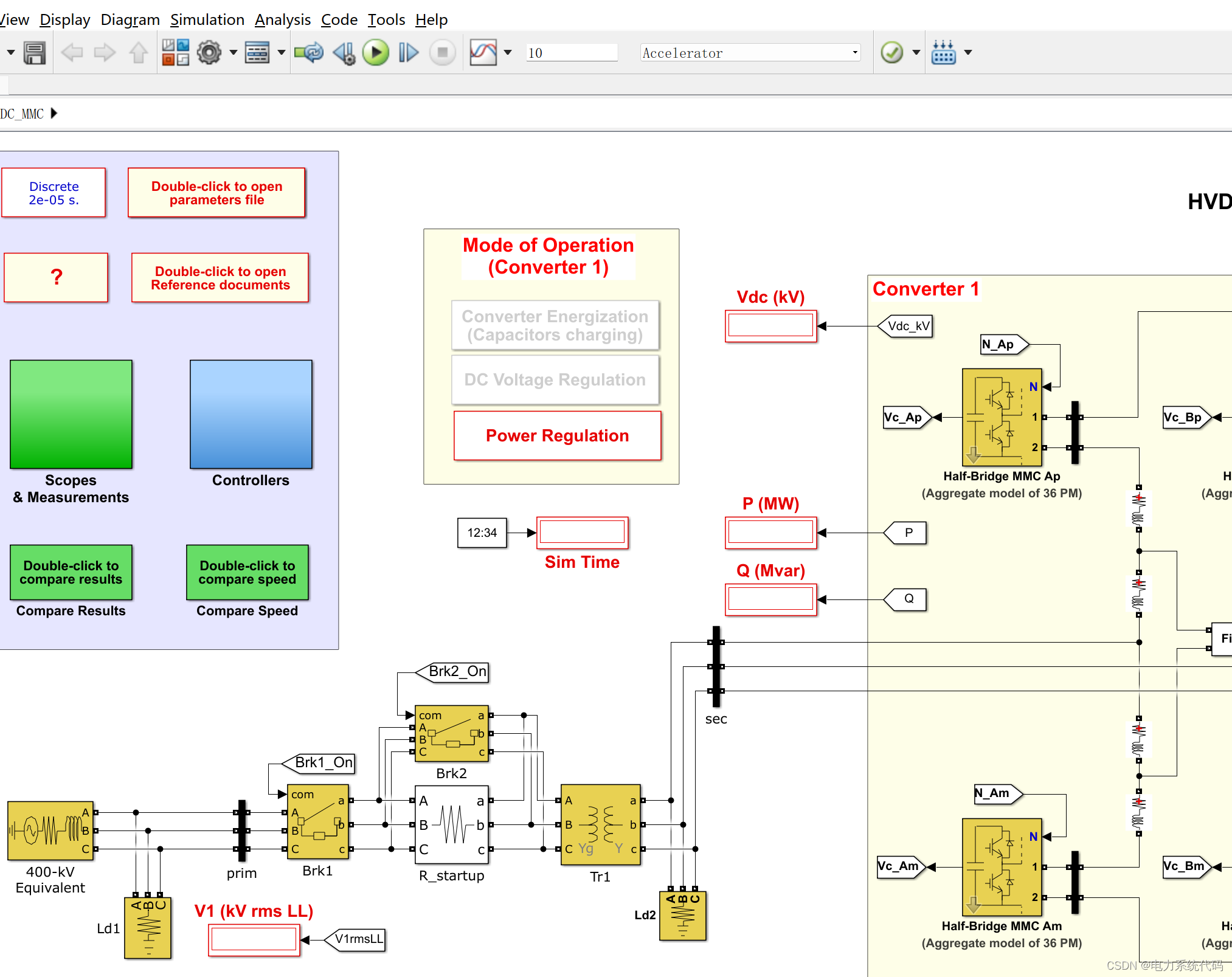

模拟SPS 模型 10 秒，可以观察启动（电容器充电）、电压调节和功率调节期间的互连操作。运行模型所需的所有参数都可以在：HVDC_MMC_param.m这一子函数中看到。当示例打开时，该文件会在 MATLAB 工作区中自动执行。运行模型并观察到：

%HVDC_MMC_param.m:% 此模块为SPS模型参数文件: HVDC_MMC.slxload sound                     % 操作面板使用的sound.matFnom= 50;                      % 系统频率 (Hz)
Pnom= 1000e6;                  %转换器三相额定功率(MVA)
Vnom_prim= 400e3;              % 标称初级电压 (V)
Vnom_sec= 333e3;               % 标称二次电压 (V)
Nb_PM=36;                      % 每臂电源模块数
Vnom_dc= 640e3;                % 直流标称电压 (V)
C_PM= 1.758e-3; % 电源模块电容器 (F)
%% 能量输入 kJ/MVA
W_kJ_MVA= 0.5 * C_PM * (Vnom_dc/Nb_PM)^2 * Nb_PM * 6 / (Pnom/1e6)/1e3;
Vc0_PM=0;                     % 电容初始电压 (V)%% 序列器时序：
Tbrk1_On=0.1;                 % 断路器1合闸时间(换流器充电量)
Tbrk2_On=1.0;                 % 断路器 2 的闭合时间（s）（跨启动电阻）
%===========================================================%
Tdeblock=1.5;                 %转换器解除阻塞时间 (s)
Ton_VDCreg=1.5;               % VDC 稳压器开启时间 (s) - VDC 稳压
Tramping_Vdc_ref=2;           % 开始时间 Vdc_ref 上升到标称值 (s)
Slope_Vdc_ref=Vnom_dc/5;      % 爬坡 (V/s)
%==========================================================%
Ton_PQreg=4;                  % Preg & Qreg 稳压器开启时间 (s) - PQ 调节
Tramping_Pref=Ton_PQreg+0.2;  % 预爬坡开始时间（s）
Slope_Pref=0.5;               % 爬坡(V/s)
Tramping_Qref=Ton_PQreg+3.5;  % 预爬坡开始时间（s）
Slope_Qref=0.5;               % 爬坡(V/s)
%==========================================================%
Ton_Converter2=4;             % 转换器 2 等效开启时间 (s)
%%
Tfault= 9999;             %直流故障时序( s )
Rfault=1;                 %直流故障电阻(欧姆)%% PWM 输出脉冲选择器
pp=0;
for p=1:2:72pp=pp+1;SelectPulses1(p)=pp;SelectPulses1(p+1)=pp+36;
end
%====================================================%
Ts_Power= 20e-6;    % SPS仿真时间步长( s )
Ts_Control=40e-6;   % 控制系统时间步长（s）
Ts=Ts_Control;%% 变压器阻抗
Lxfo= 0.12;         % 总漏感 (pu)
Rxfo= 0.003;        % 总绕组电阻( pu )Zbase= Vnom_sec^2/Pnom;Larm_pu=0.15;
Rarm_pu=Larm_pu/100;Zbase= Vnom_sec^2/Pnom;
Larm=Larm_pu*(Zbase/(2*pi*Fnom));
Rarm=Rarm_pu*Zbase;
w=2*pi*Fnom;
wc2=(2*w)^2;
Cfilter=1/(Larm*wc2);      % 2次谐波滤波器的电容值( F )
Rfilter=1/(Cfilter*w)*30;  % 2次谐波滤波器的阻值(欧姆)
Topen_Filter=1e6;          % 二谐波滤波器的分断器开启时间( s )%% 控制参数%======(1)调制器参数======
Fc=Fnom*3.37;        %载波频率( Hz )%======(2)dq 和 Vdc 测量滤波器截止频率：==
Fn_filter=1000;
Zeta_filter=1;%======(3)有功功率调节器=======
Kp_Preg= 0.5/3;                % 比例增益
Ki_Preg= 1.0;                  % 积分增益
Limits_Preg = [ 1.2, 0.8 ] ;   %输出上限/下限 (pu)%======(4)无功功率调节器======
Kp_Qreg= 0.5/3;                % 比例增益
Ki_Qreg= 1.0;                  % 积分增益
Limits_Qreg = [ 0.25, -0.25 ]; % 输出上限/下限 (pu)%=====(5)直流稳压器==========
Kp_VDCreg=4;                   %比例增益
Ki_VDCreg=100;                 %积分增益
Limits_VDCreg= [ 2.0  -2.0];   % 输出上限/下限 (pu)%======(6)电流调节器========
Kp_Ireg= 0.6;                  % 比例增益
Ki_Ireg= 6;                    % 积分增益
Limits_Ireg= [ 2.0  -2.0];     % 输出上限/下限 (pu)%=====(7)前馈系数==========
Lff=Larm_pu/2;
Rff= Rarm_pu/2;%% 电力系统参数Psc= Pnom*20;     % 短路功率 (MVA)
X_R= 7;           % X/R ratio
P_Ld1= Psc/30;   % 负载（主母线）（MW）
R_startup= 400;   % 启动阻力(欧姆)%=====电缆数据======
R_cable = 0.5;      %欧姆
L_cable= 15e-3;   % (H)% 接地( RC)
Rg= 100;              % 欧姆
Cg= 50e-9;            % (F)

在 0.1 秒时，断路器 1 闭合，转换器 1 通过电阻器通电以降低充电电流。电容器正在充电，并且在 1 秒时，启动电阻器通过闭合断路器 2 短路。

在 1.5 秒时，转换器 1 被解除阻塞并且电压调节器被启用。

在 2 秒时，电压调节器设定点斜升至互连的标称直流工作电压：640 kV (+/-320 kV)。

在 4 秒时，PQ 稳压器启用，转换器 2 开关闭合。

在 4.2 秒时，有功功率调节器设定点斜升至 1pu (1000 MW)。

在 7.5 秒时，无功功率调节器设定点斜升至 0.25pu (250 Mvar)。

如果在工作区中将参数“Tfault”的值设置为 7（实际默认值 =9999）并重新开始仿真，则在 7s 时将在电缆中间施加直流故障。半桥 MMC 将被阻塞，互连将在两个周期后关闭（Brk1 将打开）。

3.2 SPS 比较

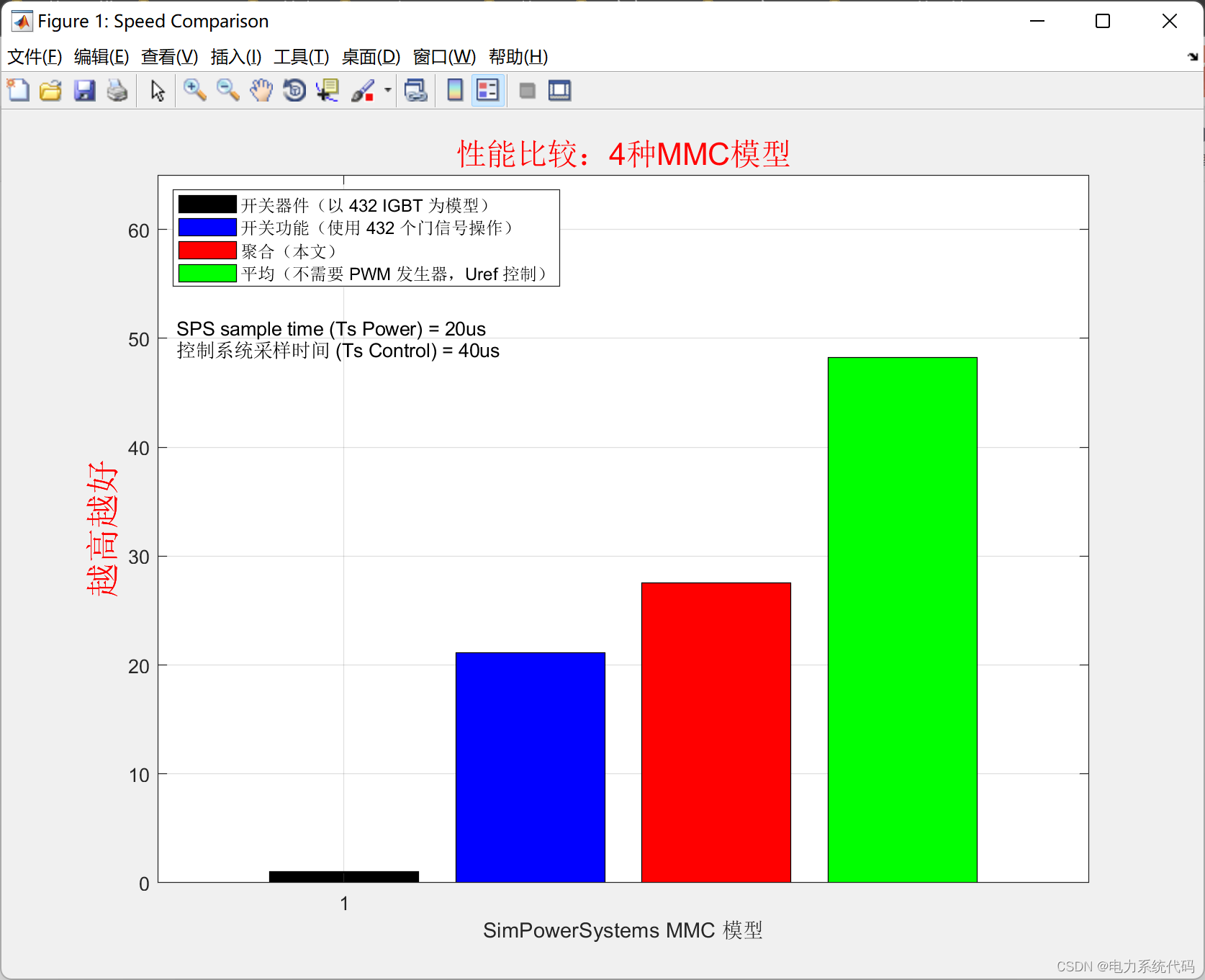

要将此模型的结果与包含 432 (2*36*6) 个 IGBT 的详细 SPS 模型进行比较，只需双击比较结果子系统。要将此模型与其他 SPS MMC 模型的仿真速度进行比较，只需双击 Compare Speed 子系统。

close all
%
% Ts_Power=20us & Ts_Control=40us
%ExecTime(1)=1351;   % SwD (s)
ExecTime(2)=64;    % SwF (s)
ExecTime(3)=49;     % Agg (s)
ExecTime(4)=28;     % Avg (s)
%
h1=figure;
set(h1,'Name','Speed Comparison');
ScreenS=get(0,'Screensize');
set(h1,'Position',[ScreenS(3)*0.2 ScreenS(4)*0.16 ScreenS(3)*0.58 ScreenS(4)*0.67])
bar(1,1./(ExecTime(1)/max(ExecTime)),'k')
hold on
bar(2,1./(ExecTime(2)/max(ExecTime)),'b')
bar(3,1./(ExecTime(3)/max(ExecTime)),'r')
bar(4,1./(ExecTime(4)/max(ExecTime)),'g')
ylabel('越高越好','Fontsize',18,'Color','r')
title('性能比较：4种MMC模型','Fontsize',16,'Color','r')
legend('开关器件（以 432 IGBT 为模型）','开关功能（使用 432 个门信号操作）','聚合（本文）', '平均（不需要 PWM 发生器，Uref 控制）','Location','NorthWest')
grid
axis([0 5 0 65])
xlabel('SimPowerSystems MMC 模型')
text(0.1,51,'SPS sample time (Ts Power) = 20us')
text(0.1,49,'控制系统采样时间 (Ts Control) = 40us')

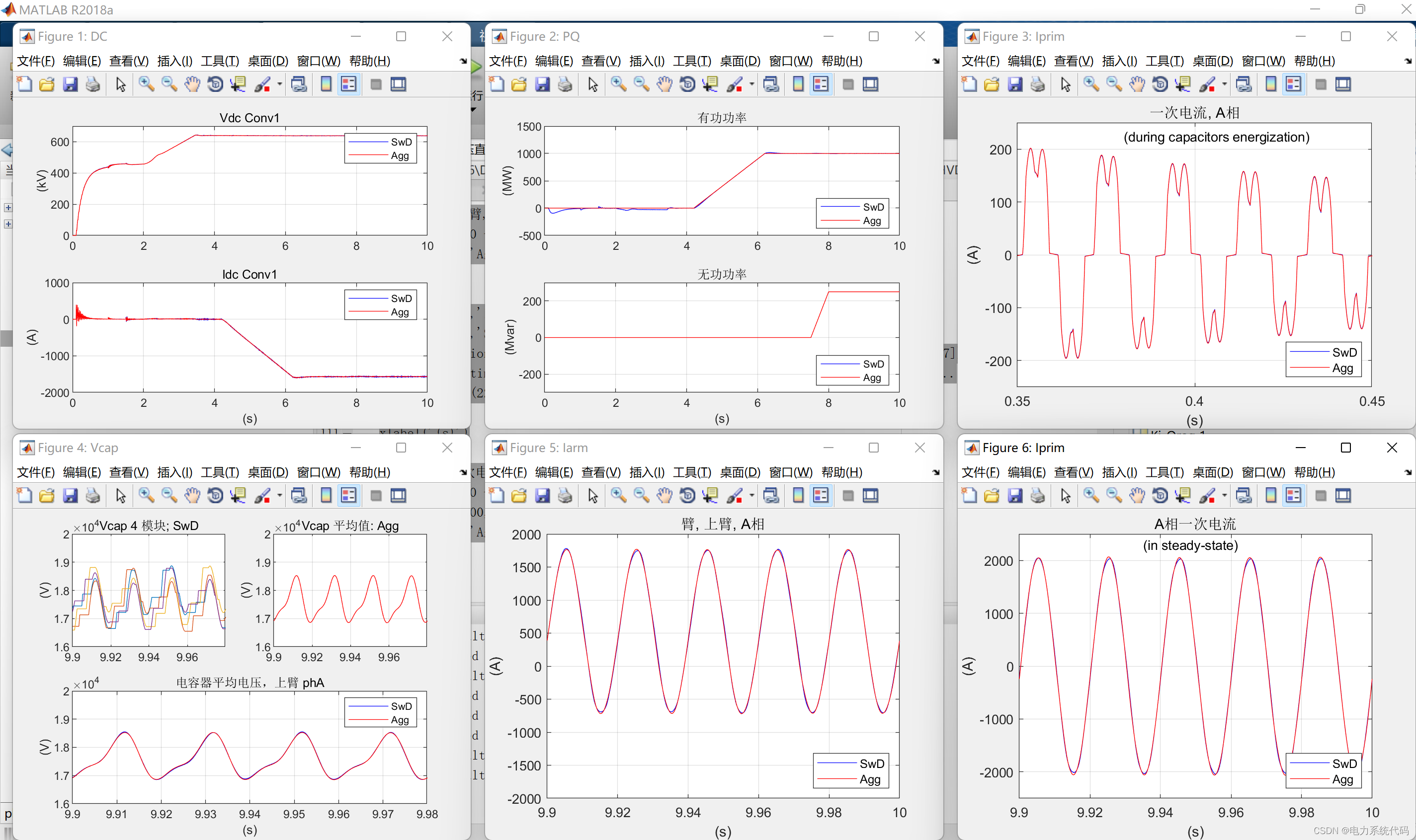

3.3 结果比较

%.......h1=figure;
set(h1,'Name','DC');
ScreenS=get(0,'Screensize');
set(h1,'Position',[ScreenS(3)*0.01 ScreenS(4)*0.52 ScreenS(3)*0.32 ScreenS(4)*0.37])
subplot(2,1,1)
plot(results.time3,results.signals(1).values*1e-3,'b', ...
results.time3,results.signals(11).values*1e-3,'r')
ylabel('(kV)')
grid
title('Vdc Conv1')
axis([0 10 0 700])
legend('SwD','Agg')
subplot(2,1,2)
plot(results.time3,results.signals(2).values,'b', ...
results.time3,results.signals(12).values,'r')
ylabel('(A)')
xlabel('(s)')
grid
title('Idc Conv1')
legend('SwD','Agg')
axis([0 10 -2000 1000])
%
h1=figure;
set(h1,'Name','PQ');
ScreenS=get(0,'Screensize');
set(h1,'Position',[ScreenS(3)*0.34 ScreenS(4)*0.52 ScreenS(3)*0.32 ScreenS(4)*0.37])
subplot(2,1,1)
plot(results.time2,results.signals(3).values,'b', ...
results.time2,results.signals(13).values,'r')
ylabel('(MW)')
grid
title('有功功率')
axis([0 10 -500 1500])
legend('SwD','Agg','Location','southeast')
subplot(2,1,2)
plot(results.time2,results.signals(4).values,'b', ...
results.time2,results.signals(14).values,'r')
ylabel('(Mvar)')
xlabel('(s)')
grid
title('无功功率')
axis([0 10 -300 300])
legend('SwD','Agg','Location','southeast')
%
%
h1=figure;
set(h1,'Name','Iprim');
ScreenS=get(0,'Screensize');
set(h1,'Position',[ScreenS(3)*0.67 ScreenS(4)*0.52 ScreenS(3)*0.32 ScreenS(4)*0.37])
plot(results.time1(1:25000),results.signals(5).values(1:25000),'b')
hold on
plot(results.time1(1:25000),results.signals(15).values(1:25000),'r')
ylabel('(A)')
xlabel('(s)')
grid
title('一次电流, A相')
axis([0.35 0.45 -250 250])
text(0.38,225,'(during capacitors energization)')
legend('SwD','Agg','Location','southeast')
%
h1=figure;
set(h1,'Name','Vcap');
ScreenS=get(0,'Screensize');
set(h1,'Position',[ScreenS(3)*0.01 ScreenS(4)*0.06 ScreenS(3)*0.32 ScreenS(4)*0.37])
subplot(2,2,1)
plot(results.time1(225000:250000),results.signals(6).values)
ylabel('(V)')
axis([9.9 9.98 16000 20000])
grid
title('Vcap 4 模块; SwD')
subplot(2,2,2)
plot(results.time1(225000:250000),results.signals(16).values,'r')
axis([9.9 9.98 16000 20000])
ylabel('(V)')
grid
title('Vcap 平均值: Agg')
subplot(2,2,[3:4])
plot(results.time1(225000:250000),results.signals(7).values,'b', ...
results.time1(225000:250000),results.signals(17).values,'r')
ylabel('(V)')
axis([9.9 9.98 16000 20000])
xlabel('(s)')
grid
title('电容器平均电压，上臂 phA')
legend('SwD','Agg','Location','northeast')
%
h1=figure;
set(h1,'Name','Iarm');
ScreenS=get(0,'Screensize');
set(h1,'Position',[ScreenS(3)*0.34 ScreenS(4)*0.06 ScreenS(3)*0.32 ScreenS(4)*0.37])
plot(results.time1(225000:250000),results.signals(8).values,'b', ...
results.time1(225000:250000),results.signals(18).values,'r')
ylabel('(A)')
xlabel('(s)')
grid
title('臂, 上臂, A相')
axis([9.9 10.0 -2000 2000])
legend('SwD','Agg','Location','southeast')
%
h1=figure;
set(h1,'Name','Iprim');
ScreenS=get(0,'Screensize');
set(h1,'Position',[ScreenS(3)*0.67 ScreenS(4)*0.06 ScreenS(3)*0.32 ScreenS(4)*0.37])
plot(results.time1(225000:250000),results.signals(5).values(225000:250000),'b', ...
results.time1(225000:250000),results.signals(15).values(225000:250000),'r')
ylabel('(A)')
xlabel('(s)')
grid
title('A相一次电流')
axis([9.9 10.0 -2500 2500])
text(9.935,2300,'(in steady-state)')
legend('SwD','Agg','Location','southeast')
%

需要准备：

Simulink
SimPowerSystems
Simscape

 3.4 参考文献

[1]VSC-HVDC Transmission with Cascaded Two-Level Converters
Bjorn Jacobson, Patrik Karlsson, Gunnar Asplund, Lennart Harnefors, Tomas Jonsson
ABB,Sweden
CIGRE 2010 B4-110

[2]Setup and Performance of the Real-Time Simulator used for Hardware-in-Loop-Tests of a
VSC-Based HVDC scheme for Offshore Applications.
O. Venjakob, S. Kubera, R. Hibberts-Caswell, P.A. Forsyth, T.L. Maguire
Siemens, Germany & RTDS Technologies, Canada
Paper submitted to the International Conference on Power Systems Transients (IPST2013) in
Vancouver, Canada July 18-20, 2013.
