1. 裂缝波导天线

波导裂缝天线属于阵列天线，如图1-1所示，在一根波导上开一系列裂缝可构成线阵天线，三种波导裂缝线阵（两种在宽边，一种在窄边）通过控制裂缝的偏置或倾角实现所要求的口径幅度分布。

图1-1 波导裂缝线阵示意图

如图1-2所示，将波导裂缝线阵按一定的间距一根一根地排开就形成面阵。通过控制对每根波导的激励和裂缝倾角或偏置，就可以得到一个可控的二维口径分布，从而产生期望的波瓣。

图1-2 波导裂缝面阵示意图

根据波导裂缝阵列天线的单元间距和馈电方式选择，主要可分为谐振阵(驻波阵)和非谐振阵(行波阵)二种。

2. 驻波阵列

驻波阵列是指同一根波导上的裂缝间距为λg/2。阵列采用端馈或中馈波导端面短路，波导腔内电场分布呈驻波状态。对于并联裂缝，如纵向偏置缝，短路板距末端缝中心λg/4，裂缝总是位于驻波电压的波峰点，如图1-3所示。

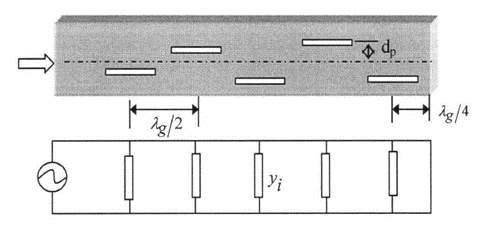

图1-3 宽边纵向并联裂缝驻波阵列及等效电路

对于串联裂缝，如倾斜裂缝，短路板距末端缝中心λg/2，裂缝总是位于驻波电流的波峰点，如图1-4。由于每隔λg/2波导壁表面电流的方向相反，相邻纵向偏置裂缝，应位于波导宽边中心线的两侧，而相邻倾斜裂缝应倾斜方向相反。

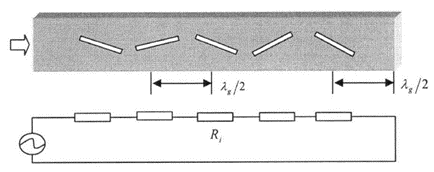

图1-4宽边倾斜串联裂缝驻波阵列及等效电路

行波阵列是指辐射波导的一端接激励信号，另一端接匹配负载。这种阵列裂缝单元间距偏离λg/2，故各辐射裂缝的反射波不会因同相叠加而产生大的驻波。如图1-5所示，相邻裂缝位于波导中心线的两侧，能量从一端馈入，沿途一边辐射，一边向前传输。通过控制裂缝的参数控制辐射量，实现分布加权。

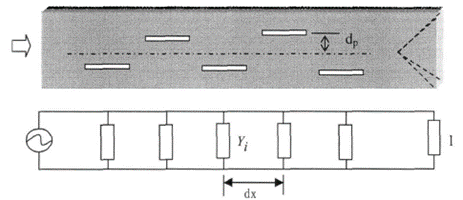

图1-5 宽边倾斜串联裂缝驻波阵列及等效电路
