前言

SIMD(Single Instruction Multiple Data)是CPU硬件层面支持的用于对数据进行并行操作。

原理：采用一个控制器来控制多个处理器，同时对一组数据（又称“数据向量”）中的每一个分别执行相同的操作从而实现空间上的并行性的技术

它的指令集存在如下：

• X86下的实现为MMX、SSE、AVX指令集

• ARM下的实现为NEON指令集

MMX

1996年Intel推出了X86的MMX(MultiMedia eXtension)指令集

• MMX定义了8个64位寄存器(MM0-MM7),以及相应的操作指令
• 可用于以“压缩”格式保存64位整数或多个较小整数,并没有浮点数的支持！

注意：上面说的是x86的指令扩展，可以看到有点类似于64兼容32操作系统架构"rdi->edi"。

2003年才以 x86-64 和 64 位 PowerPC 处理器架构的形式引入到（在此之前是 32 位）个人计算机领域的主流。

SSE

1999年推出了全面覆盖MMX的SSE(Streaming SIMD Extensions)流式SIMD扩展指令集

• 添加了8个新的128位寄存器(XMM0-XMM7)
• 开始支持单个寄存器存储4个32位单精度浮点数

X86-64架构世界的到来：

• 在原来的基础上添加了8个寄存器(XMM8至XMM15)
• 支持单个寄存器存储2个64位双精度浮点数

AVX

2011年推出了延伸SSE的AVX(Advanced Vector Extensions)高级向量扩展指令集

• 引入了16个256位寄存器(YMM0-YMM15)
• AVX的256位寄存器和SSE的128位寄存器存在着相互重叠的关系(XMM寄存器为YMM寄存器的低位)

最好不要混用AVX与SSE指令集，否在会导致transition penalty(过渡处罚)

目前Apple OS X 10.6.8、Linux 2.6.30、Windows 7,可见现在AVX指令集是一个主流指令集

总结：

使用

实现SIMD的方法如下：

1. 使用Intel开发的跨平台函数库（Intel IPP库）
2. 借助于Auto-vectorization(自动矢量化)，即借助编译器将标量操作转化为矢量操作
3. 使用编译器指示符，如Cilk里的#pragma simd和OpenMP里的#pragma omp simd
4. 使用内置函数，高级语言中类似调用普通函数一样使用simd，函数的具体实现定义在编译器中
5. 使用汇编直接操作SIMD指令和寄存器，高级语言中嵌入汇编代码，极致的性能优化

FFmpeg对simd的使用就是“内置函数”形式
如：4.2.2中 的libavutil/x86/intmath.h:#include

4.2.2中没找到向量寄存器的使用

内置函数使用

SSE/AVX指令主要定义于以下一些头文件中：

• : SSE, 支持同时对4个32位单精度浮点数的操作。
• : SSE 2, 支持同时对2个64位双精度浮点数的操作。
• : SSE 3, 支持对SIMD寄存器的水平操作(horizontal operation)，如hadd, hsub等…。
• : SSSE 3, 增加了额外的instructions。
• : SSE 4.1, 支持点乘以及更多的整形操作。
• : SSE 4.2, 增加了额外的instructions。
• : AVX, 支持同时操作8个单精度浮点数或4个双精度浮点数。

每一个头文件都包含了之前的所有头文件，所以引用immintrin.h即可使用SSE、AVX的内在函数

SSE/AVX命名规则

数据类型通常以_mxxx(T)的方式进行命名

xxx代表数据的位数:

• SSE提供的__m128为128位
• AVX提供的__m256为256位

T为类型:

• 若为单精度浮点型则省略
• 若为整形则为i，如__m128i
• 若为双精度浮点型则为d，如__m256d。

操作浮点数的内置函数命名方式为_mm(xxx)_name_PT

name为函数执行的操作的名字:

• _mm_add_ps ,加法
• _mm_sub_ps ,减法

P代表的是对矢量或者标量进行操作:

• _mm_add_ss ,只对最低位的32位浮点数执行加法
• _mm_add_ps ,对4个32位浮点数执行加法操作

T代表浮点数的类型:

• _mm_add_pd, d则为双精度浮点
• _mm_add_ps, s则为单精度浮点型

操作整形的内置函数命名方式为：_mm(xxx)_name_epUY

U为整数的类型:

• _mm_adds_epu16 , u为无符号类型
• _mm_adds_epi16 , i为有符号类型

Y为操作的数据类型的位数:

• _mm_cvtpd_pi32

SSE/AVX操作类别

存取操作(load/store/set)

• load系列可以用来从内存中载入数据到SSE/AVX提供的类型中
• store系列可以将SSE/AVX提供的类型中的数据存储到内存中
• set系列可以直接设置SSE/AVX提供的类型中的数据

算术运算(常用部分)

• _mm_add_ps，_mm_add_ss等加法系列
• _mm_sub_ps，_mm_sub_pd等减法系列
• _mm_mul_ps，_mm_mul_epi32等乘法系列
• _mm_div_ps，_mm_div_ss等除法系列
• _mm_sqrt_pd，_mm_rsqrt_ps等开平方系列
• _mm_rcp_ps，_mm_rcp_ss等求倒数系列
• _mm_dp_pd，_mm_dp_ps计算点乘

比较运算(常用部分)

• _mm_max_ps逐分量对比两个数据，并将较大的分量存储到返回类型的对应位置中。
• _mm_min_ps逐分量对比两个数据，并将较小的分量存储到返回类型的对应位置中。
• _mm_cmpeq_ps逐分量对比两个数据是否相等。
• _mm_cmpge_ps逐分量对比一个数据是否大于等于另一个是否相等。
• _mm_cmpgt_ps逐分量对比一个数据是否大于另一个是否相等。
• _mm_cmple_ps逐分量对比一个数据是否小于等于另一个是否相等。
• _mm_cmplt_ps逐分量对比一个数据是否小于另一个是否相等。
• _mm_cmpneq_ps逐分量对比一个数据是否不等于另一个是否相等。
• _mm_cmpnge_ps逐分量对比一个数据是否不大于等于另一个是否相等。
• _mm_cmpngt_ps逐分量对比一个数据是否不大于另一个是否相等。
• _mm_cmpnle_ps逐分量对比一个数据是否不小于等于另一个是否相等。
• _mm_cmpnlt_ps逐分量对比一个数据是否不小于另一个是否相等。

逻辑运算(常用部分)

• _mm_and_pd对两个数据逐分量and
• _mm_andnot_ps先对第一个数进行not，然后再对两个数据进行逐分量and
• _mm_or_pd对两个数据逐分量or
• _mm_xor_ps对两个数据逐分量xor

实战

以下使用宏定义方式分别运行AVX、SSE指令集：

//Building :
//- AVX Pattern "clang demo.c -D AVX -mavx && ./a.out"
//- SSE Pattern "clang demo.c && ./a.out"
#include
#include
#include #define N 170 * 1024 * 1024
#define SEED 0x100int main(){
#if defined(AVX)//AVXfloat* a = (float*) _mm_malloc(N * sizeof(float), 32);float* b = (float*) _mm_malloc(N * sizeof(float), 32);float* c = (float*) _mm_malloc(N * sizeof(float), 32);
#else//SSEfloat* a = (float*) _mm_malloc(N * sizeof(float), 16);float* b = (float*) _mm_malloc(N * sizeof(float), 16);float* c = (float*) _mm_malloc(N * sizeof(float), 16);
#endifsrand(SEED);for (int i = 0; i < N; i++) {a[i] = b[i] = (float)(rand() % N);}struct timeval before, after;gettimeofday(&before, NULL);//====================begin times====================int i = 0;
#if defined(AVX)//AVX__m256 A,B,C; // 向量类型 __m256 = 8xfloatfor (; i < (N & (~(unsigned)7)); i+=8) {A = _mm256_load_ps(&a[i]);  //256bit = 32byte 表示并行操作32byte数据B = _mm256_load_ps(&b[i]);//将压缩的单精度浮点值从对齐的内存位置移动到目标向量。对应的英特尔®avx指令为 VMOVAPSC = _mm256_mul_ps(A,B);//将浮点数与32个向量相乘。对应的英特尔®avx指令为 VMULPS_mm256_store_ps(&c[i],C);//将打包的单精度浮点值从float32向量移动到对齐的内存位置。相应的英特尔®AVX指令是VMOVAPS。  即__m256 C 移动到 c指针的位置}
#else//SSE__m128 A,B,C; // 向量类型 __m128 = 4xfloatfor (; i < (N & (~(unsigned)3)); i+=4) {A = _mm_load_ps(&a[i]);B = _mm_load_ps(&b[i]);C = _mm_mul_ps(A,B);_mm_store_ps(&c[i],C);}
#endif//====================end times====================gettimeofday(&after, NULL);printf("%f, %f, %f, %f\n", c[0], c[1], c[N-2], c[N-1]);double msecs = 0.0;msecs = (after.tv_sec - before.tv_sec)*1000.0 + (after.tv_usec - before.tv_usec)/1000.0;
#if defined(AVX)printf("AVX pattern execution time = %2.3lf ms\n", msecs);
#elseprintf("SSE pattern execution time = %2.3lf ms\n", msecs);
#endif_mm_free(c);_mm_free(b);_mm_free(a);return 0;
}

运行结果：

$ clang demo.c && ./a.out
SSE pattern execution time = 512.333 ms$ clang demo.c -D AVX -mavx && ./a.out
AVX pattern execution time = 417.597 ms

汇编使用

go的数据操作模块

var a []byte
var b []byte
for i,_ := range a{if a[i] != b[i]return false;
}

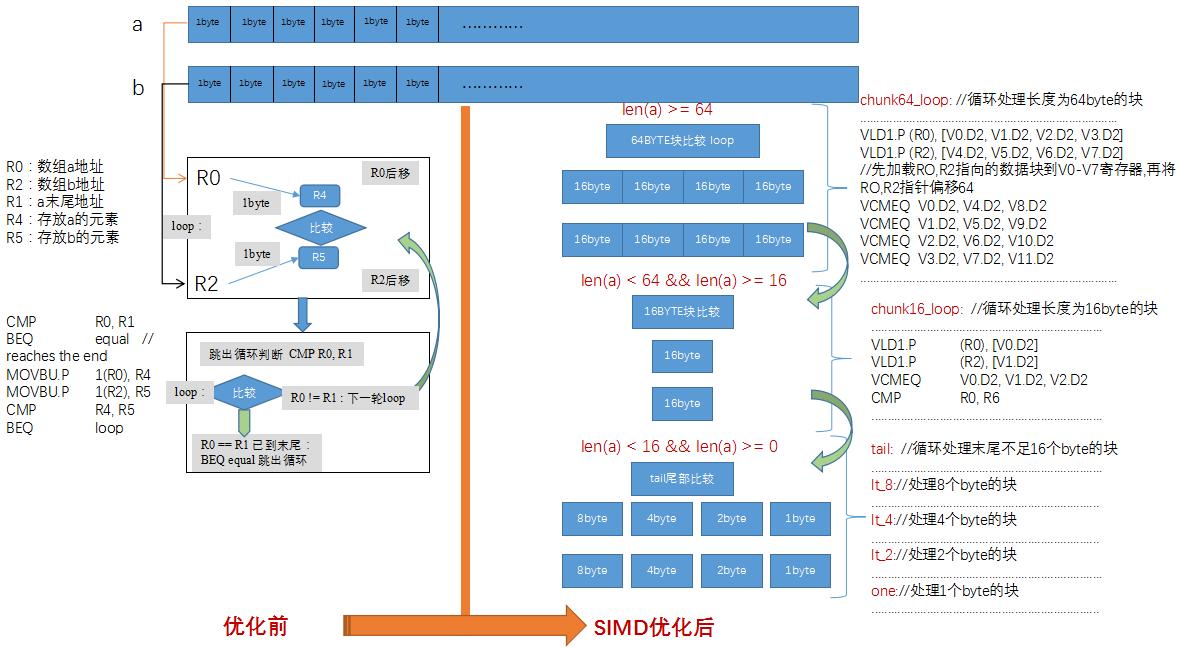

下图是使用 SIMD 技术优化汇编代码前后的对比图：

优化前代码详解

//func Equal(a, b []byte) bool
TEXT bytes·Equal(SB),NOSPLIT,$0-49
//---------数据加载------------// 将栈上数据取到寄存器中// 对数组长度进行比较，如果不相等直接返回0MOVD a_len+8(FP), R1        // 取数组a的长度MOVD b_len+32(FP), R3      // 取数组b的长度CMP R1, R3                         // 数组长度比较BNE notequal                      // 数组长度不同，跳到notequalMOVD a+0(FP), R0              // 将数组a的地址加载到通用寄存器R0中MOVD b+24(FP), R2            // 将数组b的地址加载到通用寄存器R2中ADD R0, R1                         // R1保存数组a末尾的地址
//-----------------------------
//--------数组循环比较操作-------
loop:CMP R0, R1                         // 判断是否到了数组a末尾BEQ equal                           // 如果已经到了末尾，说明之前都是相等的，跳转到标签equalMOVBU.P 1(R0), R4             // 从数组a中取一个byte加载到通用寄存器R4中MOVBU.P 1(R2), R5             // 从数组b中取一个byte加载到通用寄存器R5中CMP R4, R5                         // 比较寄存器R4、R5中的值BEQ loop                             // 相等则继续下一轮循环操作
//-----------------------------
//-------------不相等-----------
notequal:MOVB ZR, ret+48(FP)          // 数组不相等，返回0RET
//-----------------------------
//-------------相等-------------
equal:MOVD $1, R0                       // 数组相等，返回1MOVB R0, ret+48(FP)RET
//-----------------------------

优化后代码详解

// 函数的参数，此处是通过寄存器传递参数的
// 调用memeqbody的父函数已经将参数放入了如下寄存器中
// R0: 寄存器R0保存数组a的地址
// R1: 寄存器R1数组a的末尾地址
// R2: 寄存器R2保存数组b的地址
// R8: 寄存器R8存放比较的结果
TEXT runtime·memeqbody<>(SB),NOSPLIT,$0
//---------------数组长度判断-----------------
// 根据数组长度判断按照何种分块开始处理CMP    $1, R1BEQ    oneCMP    $16, R1BLO    tailBIC    $0x3f, R1, R3CBZ    R3, chunk16ADD    R3, R0, R6//------------处理长度为64 bytes的块-----------
// 按64 bytes为块循环处理
chunk64_loop:
// 加载RO,R2指向的数据块到SIMD向量寄存器中，并将RO,R2指针偏移64位VLD1.P (R0), [V0.D2, V1.D2, V2.D2, V3.D2]VLD1.P (R2), [V4.D2, V5.D2, V6.D2, V7.D2]
// 使用SIMD比较指令，一条指令比较128位，即16个bytes，结果存入V8-v11寄存器VCMEQ  V0.D2, V4.D2, V8.D2VCMEQ  V1.D2, V5.D2, V9.D2VCMEQ  V2.D2, V6.D2, V10.D2VCMEQ  V3.D2, V7.D2, V11.D2
// 通过SIMD与运算指令，合并比较结果，最终保存在寄存器V8中VAND   V8.B16, V9.B16, V8.B16VAND   V8.B16, V10.B16, V8.B16VAND   V8.B16, V11.B16, V8.B16
// 下面指令判断是否末尾还有64bytes大小的块可继续64bytes的循环处理
// 判断是否相等，不相等则直接跳到not_equal返回CMP    R0, R6                             // 比较指令，比较RO和R6的值，修改寄存器标志位，对应下面的BNE指令VMOV   V8.D[0], R4VMOV   V8.D[1], R5                   // 转移V8寄存器保存的结果数据到R4,R5寄存器CBZ    R4, not_equalCBZ    R5, not_equal                   // 跳转指令，若R4,R5寄存器的bit位出现0，表示不相等，跳转not_equalBNE    chunk64_loop                  // 标志位不等于0，对应上面RO!=R6则跳转chunk64_loopAND    $0x3f, R1, R1                   // 仅保存R1末尾的后6位，这里保存的是末尾不足64bytes块的大小CBZ    R1, equal                         // R1为0,跳转equal，否则向下顺序执行...............................................
...............................................//-----------循环处理长度为16 bytes的块------------
chunk16_loop:VLD1.P (R0), [V0.D2]VLD1.P (R2), [V1.D2]VCMEQ    V0.D2, V1.D2, V2.D2CMP R0, R6VMOV V2.D[0], R4VMOV V2.D[1], R5CBZ R4, not_equalCBZ R5, not_equalBNE chunk16_loopAND $0xf, R1, R1CBZ R1, equal
//-----处理数组末尾长度小于16、8、4、2 bytes的块-----
tail:TBZ $3, R1, lt_8MOVD.P 8(R0), R4MOVD.P 8(R2), R5CMP R4, R5BNE not_equallt_8:TBZ $2, R1, lt_4MOVWU.P 4(R0), R4MOVWU.P 4(R2), R5CMP R4, R5BNE not_equallt_4:TBZ $1, R1, lt_2MOVHU.P 2(R0), R4MOVHU.P 2(R2), R5CMP R4, R5BNE not_equallt_2:TBZ     $0, R1, equalone:MOVBU (R0), R4MOVBU (R2), R5CMP R4, R5BNE not_equal
//-----------------判断相等返回1----------------
equal:MOVD $1, R0MOVB R0, (R8)RET
//----------------判断不相等返回0----------------
not_equal:MOVB ZR, (R8)RET

上述优化代码中:

• 使用 VLD1(数据加载指令)一次加载 64bytes 数据到 SIMD 寄存器
• 再使用 VCMEQ(相等比较指令)比较 SIMD 寄存器保存的数据内容得到结果

大于 16byte 小于 64byte 块数据，使用一个 SIMD 寄存器一次处理 16byte 块的数据

小于 16byte 数据块使用通用寄存器保存数据，一次比较 8\4\2\1byte 的数据块
