一

前言

编号范围对象(NUMBER RANGE)是SAP ERP 软件中的一个重要概念. 主要用来获取流水号. 在标准功能及自开发功能中大量使用.系统中的几乎所有对象的号码都是通过编号范围对象获取的.

二

编号范围对象的创建

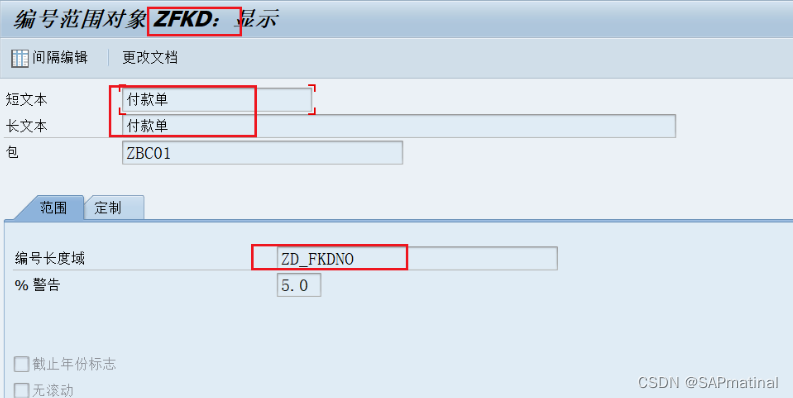

事务代码SNRO 用于创建编号范围对象

三

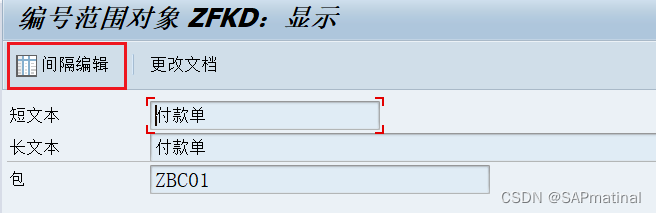

编号范围对象的配置

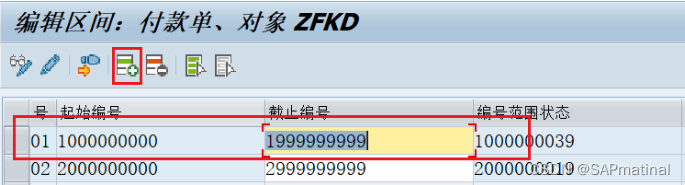

创建好的编号范围对象需要在不同的集团维护号码范围.该维护结果会记录到表NRIV中. 如果碰到大量维护的情况, 也可以用SE16N直接编辑表NRIV.

四

编号获取

创建好的号码对象可以调用函数

NUMBER_GET_NEXT 获取号码对象的下一个号码

五

编号范围的缓存

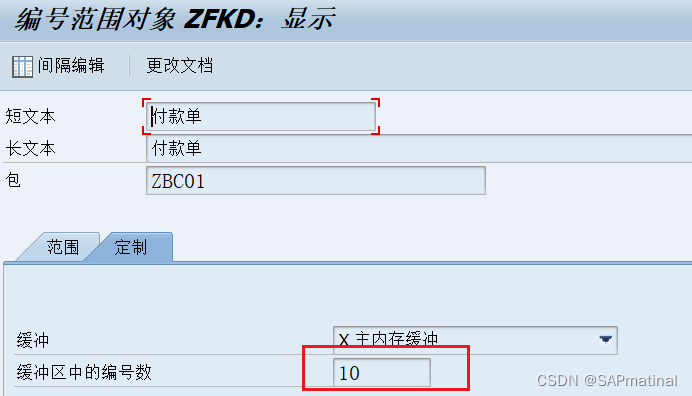

创建编号范围对象时, 按需要设置一个合理的缓冲数量. 这个缓冲设置对系统性能影响至关重要.

不同的缓冲类型对系统的影响不太一样, 感兴趣的朋友可以通过F1帮助了解缓冲类型的区别. 一般设置主内存缓存就行了.

六

号码缓冲的检查

SM56 检查number range 缓冲情况

然后检查一下表TNRO 看看NUMBER RANGE 对象是否都有BUFFER

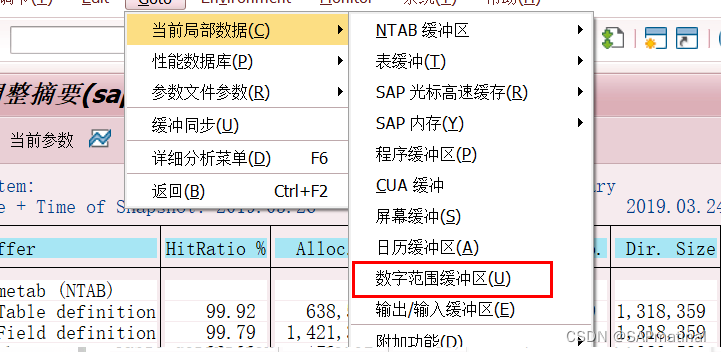

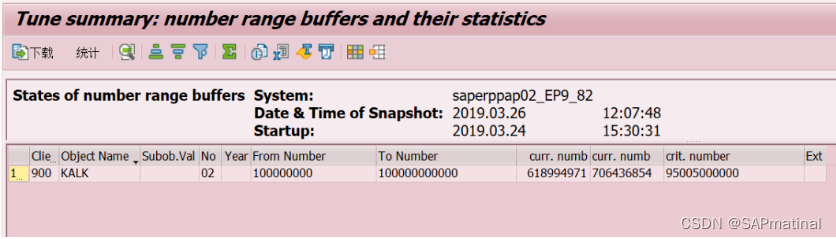

可以通过ST02  菜单 查看号码缓存的情况. (图一)

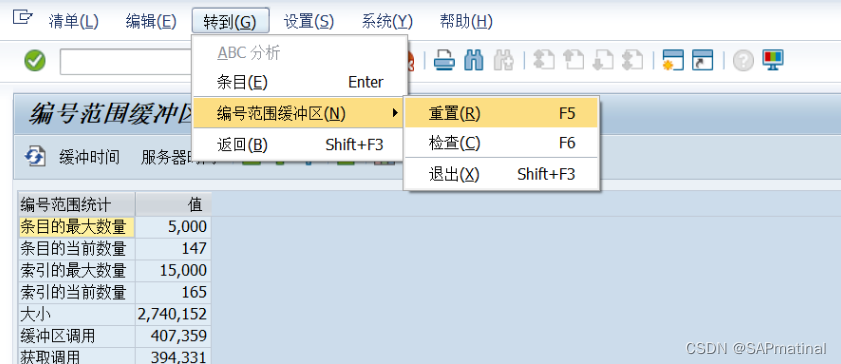

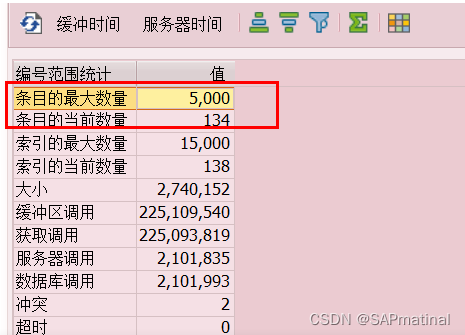

SM56中 条目的最大数量是允许缓存的号码对象的个数,条目的当前数量是已经缓存了的号码对象的个数 (图二)

七

 编号范围缓存对性能的影响

当大量处理数据需要不断的获取新的号码时,需随时观察SM50/SM66. 如果进程监控中出现大量等待 NRIV的情况. 则说明号码范围缓存不足影响了系统性能.解决方法如下:

01

查找影响性能的号码范围

使用事务代码SM50或SM66查看正在访问表NRIV的进程,双击该进程能看到使用的号码范围对象明细(这个细节无法截图体现)

找到大量进程使用的号码范围对象 比如 KALK

如果出现进程访问NRIV导致了数据库死锁. 就需要强制终止死锁的进程.

02

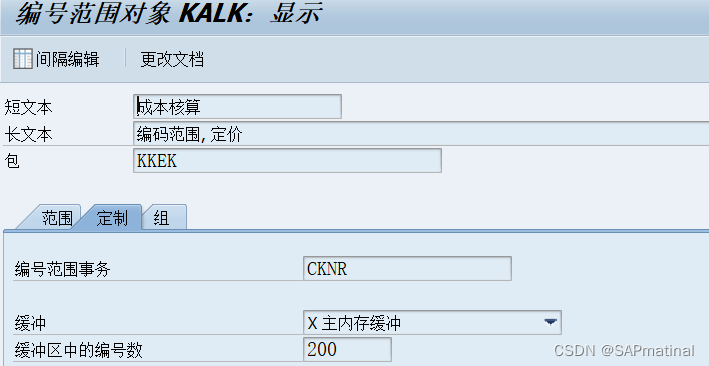

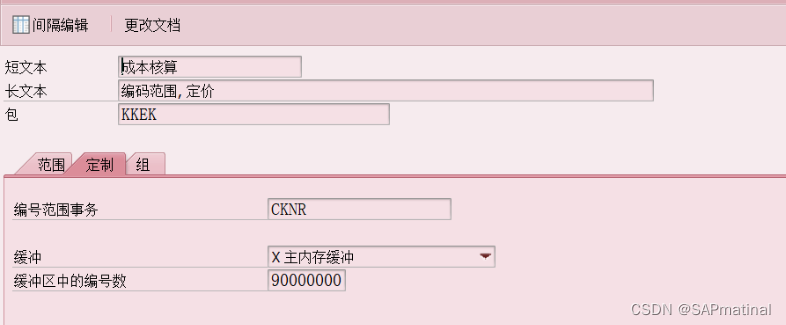

检查号码对象是否维护了缓存

03

检查号码对象是否成功缓存

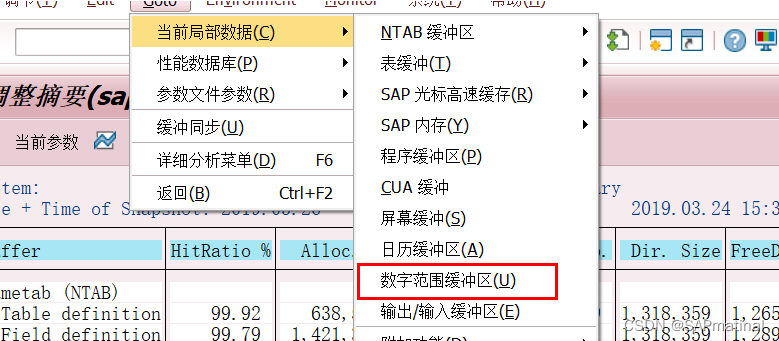

执行事物代码ST02检查号码范围是否成功的缓存了.

如果ST02中有缓存. 则考虑加大缓存数改善性能

04

重置缓存

如果ST02中没有该对象的缓存. 执行后面的步骤重置缓存

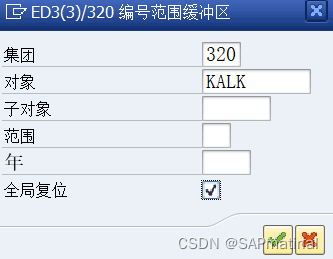

SM56 先重置特定对象的缓存

05

检查重置结果

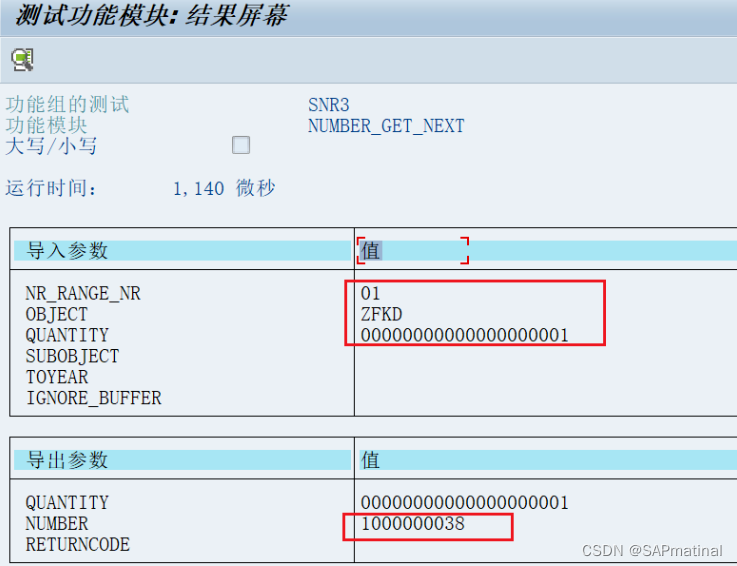

重置后. 执行SE37 获取一下该对象的号码

然后再检查ST02中的缓存

(示例: 对于自定义列表的程序ZLIST_PARA_N ,因为每个商品都要快速获取大量获取KALK的号码. 所以可以把这个号码范围设置为最大 9千万. 期初列表结束后再调整到合理的范畴  门店数*并发进程数)

KLAK设置成主内存缓存时.

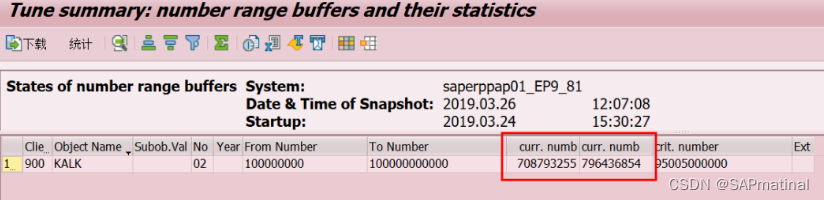

貌似每个服务器也是单独缓存的. 因为不同的服务器进入ST02看到的缓存号码从 缓存号码到 的内容不一致(如下图, 可以看到每个服务器都缓存了9千万的数据

八

总结

号码范围是SAP中的很重要的一个概念. 项目上线前,一般需要针对常用单据的编号范围对象设置一个合适的缓存数量. 以免大量业务处理同时获取新的号码产生大量的NRIV表的写入,导致系统瓶颈, 从而影响整个系统的性能.

设置号码范围缓存可能出现以下情况

系统中产生的单号出现跳号的现象

单号顺序与创建时间戳顺序不一致

一般情况下,客户可能不希望财务凭证号码出现上述情况.这就需要对财务凭证的号码范围对象取消缓存,并接受由此导致的系统性能下降.
